1. Hoa gió kiến trúc là gì?
Hoa gió kiến trúc là cách gọi thường gặp trong hồ sơ quy hoạch và thiết kế để chỉ *biểu đồ hoa gió (wind rose)* dùng mô tả phân bố thống kê của hướng gió và thường đồng thời thể hiện các khoảng tốc độ gió tại một vị trí trong một khoảng thời gian xác định. Về bản chất, đây là dữ liệu khí tượng được đưa vào bài toán quy hoạch kiến trúc và tổng mặt bằng, chứ không phải một loại biểu đồ riêng của ngành kiến trúc.
Trên hoa gió, mỗi cánh tương ứng với một hướng mà gió *thổi từ đó đến*. Chiều dài cánh thường biểu diễn tần suất xuất hiện của hướng gió; các phần màu hoặc ký hiệu trên cánh có thể biểu diễn những khoảng tốc độ khác nhau.
Trong dự án xây dựng hệ thống xử lý nước thải, hoa gió có ý nghĩa trực tiếp khi lựa chọn vị trí và tổ chức tổng mặt bằng vì nhiều công trình có khả năng phát sinh mùi như khu tiếp nhận nước thải, song chắn rác, bể điều hòa, công trình kỵ khí, bể chứa bùn hoặc khu tách nước bùn.
Hoa gió giúp người thiết kế trả lời các câu hỏi như:
- nguồn mùi nằm ở đầu gió hay cuối gió so với khu dân cư;
- nhà điều hành có thường xuyên nằm phía cuối gió của khu xử lý bùn hay không;
- hướng gió thay đổi như thế nào giữa các mùa;
- vị trí nào trên mặt bằng có nguy cơ tiếp nhận khí gây mùi thường xuyên hơn;
- việc bố trí công trình có phù hợp với yêu cầu quy hoạch và khoảng cách an toàn về môi trường hay không.
Tuy nhiên, hoa gió *không phải mô hình phát tán ô nhiễm*. Từ một biểu đồ hoa gió không thể xác định trực tiếp nồng độ H₂S, NH₃ hoặc mức mùi tại một nhà dân cụ thể. Bài toán đó còn phụ thuộc tải lượng phát thải, chiều cao nguồn, nhiệt độ, trạng thái ổn định khí quyển, địa hình, công trình xung quanh và các điều kiện khuếch tán khác.

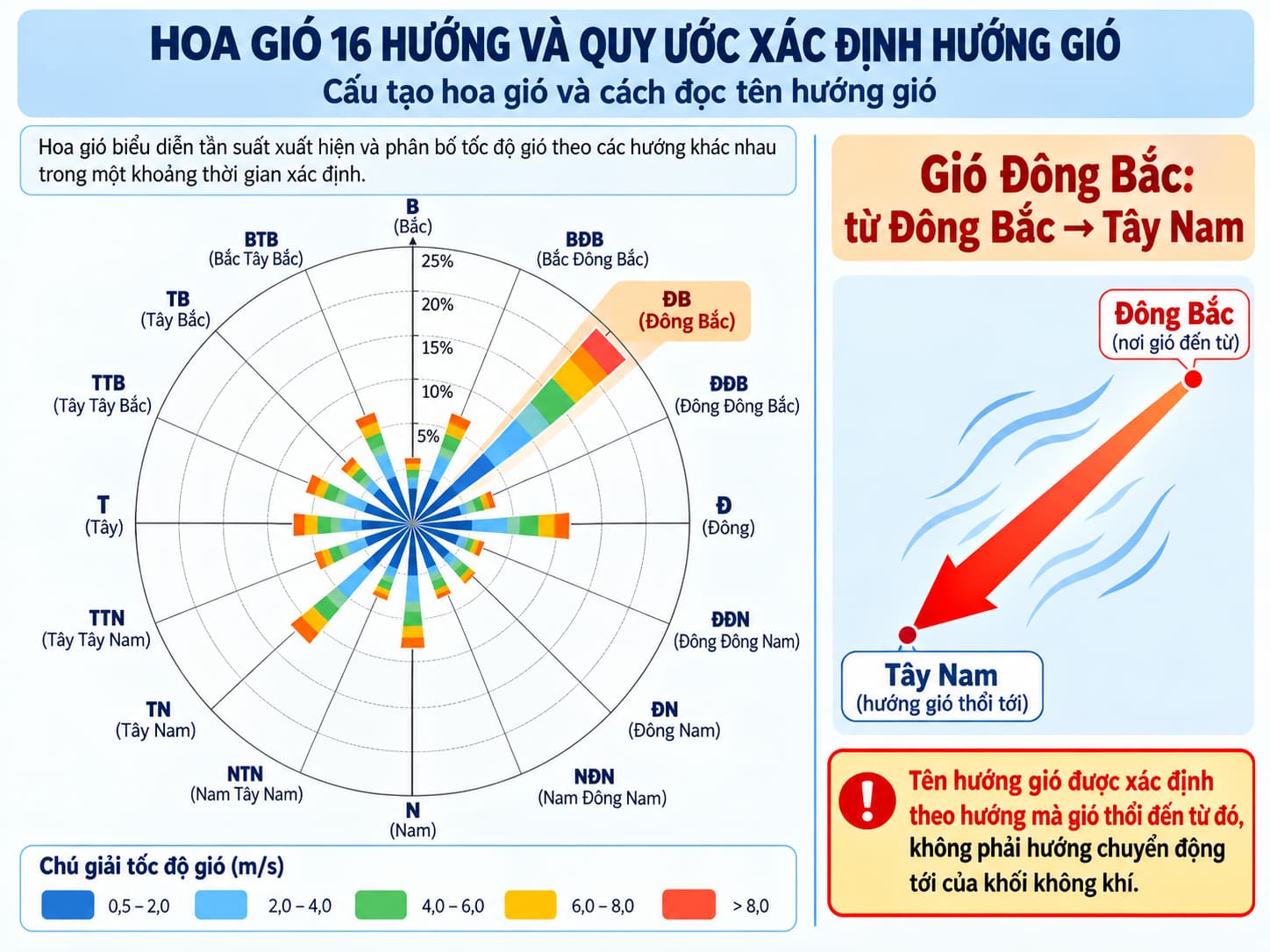

2. Quy tắc quan trọng nhất khi đọc hoa gió
Điểm dễ nhầm nhất là *hướng gió được gọi theo nơi gió xuất phát*.
Gió Bắc là gió từ Bắc thổi về Nam. Gió Đông là gió từ Đông thổi về Tây. Tương tự, gió Đông Bắc là gió từ Đông Bắc chuyển động chủ yếu về Tây Nam.
Nếu hoa gió có cánh lớn nhất ở phía Đông Bắc, điều đó không có nghĩa không khí đang chuyển động về Đông Bắc. Nó có nghĩa *gió từ Đông Bắc xuất hiện thường xuyên*, nên vùng nằm phía Tây Nam của nguồn phát thải thường là vùng cuối gió tương ứng.
Về mặt hình học, nếu hướng gió khí tượng là \(\theta_{\text{from}}\), hướng chuyển động sơ bộ của dòng khí có thể biểu diễn:
Trong đó:
- \(\theta_{\text{from}}\): hướng gió thổi đến từ đó;
- \(\theta_{\text{to}}\): hướng mà dòng khí chuyển động tới;
- góc được quy ước theo hệ phương vị khí tượng, với Bắc bằng \(0^\circ\) hoặc \(360^\circ\), Đông bằng \(90^\circ\), Nam bằng \(180^\circ\), Tây bằng \(270^\circ\).
Trong thiết kế tổng mặt bằng, thay vì chỉ hỏi “hướng gió chủ đạo là hướng nào?”, nên đặt câu hỏi chính xác hơn:
*Với từng hướng gió có tần suất đáng kể, nguồn mùi nằm ở đâu và đối tượng nào sẽ nằm phía cuối gió của nguồn đó?*
3. Các thông tin cần đọc trên hoa gió
3.1. Hướng gió
Hoa gió có thể chia vòng tròn thành 8, 16 hoặc nhiều cung hướng hơn.
Hệ 8 hướng thông dụng gồm:
- N: Bắc;
- NE: Đông Bắc;
- E: Đông;
- SE: Đông Nam;
- S: Nam;
- SW: Tây Nam;
- W: Tây;
- NW: Tây Bắc.
Hoa gió 16 hướng bổ sung các cung trung gian như Bắc Đông Bắc, Đông Đông Bắc, Đông Đông Nam, Nam Đông Nam và các hướng tương ứng phía Tây.
Số cung càng lớn thì độ phân giải theo hướng càng cao, nhưng chất lượng kết luận vẫn phụ thuộc số lượng và tính đại diện của dữ liệu khí tượng.
3.2. Tần suất xuất hiện
Chiều dài cánh thường biểu diễn tỷ lệ số quan trắc có gió đến từ cung hướng tương ứng.
Về nguyên tắc:
Trong đó:
- \(f_i\): tần suất của cung hướng \(i\), %;
- \(n_i\): số quan trắc thuộc cung hướng \(i\);
- \(N\): tổng số quan trắc được sử dụng theo quy ước xử lý của bộ dữ liệu.
Nếu cánh Đông Bắc đạt 20%, có thể hiểu rằng khoảng 20% số quan trắc được phân vào cung Đông Bắc theo cách chia hướng của biểu đồ.
Cánh dài hơn nghĩa là hướng đó *xuất hiện thường xuyên hơn*. Nó không có nghĩa gió từ hướng đó luôn mạnh hơn.
3.3. Phân bố tốc độ gió
Nhiều hoa gió chia mỗi cánh thành các đoạn màu tương ứng với từng khoảng tốc độ.
Khi đó phải đọc đồng thời:
- tổng chiều dài cánh để biết tần suất hướng gió;
- tỷ lệ từng màu để biết phân bố tốc độ trong hướng đó.
Hai hướng đều có tần suất 20% nhưng một hướng chủ yếu có tốc độ thấp còn hướng kia chủ yếu có tốc độ trung bình hoặc cao sẽ tạo điều kiện vận chuyển và khuếch tán chất ô nhiễm khác nhau.
Không nên mặc định khoảng tốc độ theo màu sắc. Các ngưỡng phải được đọc trực tiếp từ chú giải của từng biểu đồ.
3.4. Gió lặng
Một số hoa gió thể hiện tỷ lệ *gió lặng (calm)* ở tâm biểu đồ hoặc trong phần chú giải.
Gió lặng không nhất thiết có nghĩa vận tốc bằng tuyệt đối bằng 0. Bộ dữ liệu thường sử dụng một ngưỡng tốc độ nhất định để phân loại, vì vậy phải kiểm tra quy ước của nguồn số liệu.
Đối với hệ thống xử lý nước thải, tỷ lệ gió lặng đáng kể cần được chú ý. Khi vận tốc gió nhỏ, khả năng vận chuyển theo phương ngang giảm và khí gây mùi có thể lưu lại gần nguồn lâu hơn trong những điều kiện khí quyển bất lợi.
Tuy nhiên, không thể kết luận chỉ từ tốc độ gió rằng gió càng nhỏ thì nồng độ mùi luôn càng lớn. Trạng thái ổn định khí quyển, đối lưu nhiệt, địa hình và đặc tính nguồn phát thải cũng quyết định mức khuếch tán.
4. Cách đọc hoa gió trong hồ sơ dự án
4.1. Kiểm tra nguồn và thời kỳ dữ liệu trước khi đọc hướng chủ đạo
Một hoa gió chỉ có ý nghĩa khi biết nó đại diện cho điều kiện nào.
Trước khi sử dụng cần kiểm tra:
- vị trí trạm hoặc điểm đo;
- khoảng thời gian thống kê;
- số năm dữ liệu;
- hoa gió năm, mùa hay tháng;
- cao độ đo gió nếu có;
- tỷ lệ dữ liệu thiếu;
- đơn vị tốc độ gió;
- ngưỡng xác định gió lặng;
- cách chia các cung hướng.
Hoa gió tháng 1 không thể mặc nhiên đại diện cho cả năm. Tương tự, hoa gió của một trạm khí tượng ở xa không nhất thiết phản ánh chính xác trường gió tại một khu đất có địa hình đặc biệt.
Đối với Việt Nam, chế độ gió có thể thay đổi đáng kể theo mùa, đặc biệt tại khu vực chịu ảnh hưởng của gió mùa, địa hình núi, thung lũng hoặc biển. Vì vậy đối với dự án có nguy cơ mùi đáng kể, chỉ sử dụng hoa gió trung bình năm thường chưa đủ.
4.2. Xác định các hướng có tần suất đáng kể
Không nên chỉ tìm một cánh dài nhất rồi bỏ qua phần còn lại.
Giả sử:
- Đông Bắc: 25%;
- Đông: 18%;
- Bắc: 15%;
- Tây Nam: 14%.
Mặc dù Đông Bắc là hướng có tần suất cao nhất, các hướng Đông, Bắc và Tây Nam vẫn có ý nghĩa đối với bố trí tổng mặt bằng.
Đặc biệt, Tây Nam là hướng gần đối nghịch với Đông Bắc. Nếu đặt nhà điều hành ở phía Đông Bắc của khu xử lý mùi nhằm tránh gió Đông Bắc, nhà điều hành lại có thể trở thành đối tượng nằm cuối gió khi xuất hiện gió Tây Nam.
Vì vậy cần xem cả *cấu trúc phân bố hướng*, không chỉ một giá trị cực đại.
4.3. Chuyển hướng gió thành hướng phát tán sơ bộ
Có thể sử dụng bảng quy đổi đơn giản:
| Gió thổi từ | Dòng khí chuyển động chủ yếu về |
|---|---|
| Bắc | Nam |
| Đông Bắc | Tây Nam |
| Đông | Tây |
| Đông Nam | Tây Bắc |
| Nam | Bắc |
| Tây Nam | Đông Bắc |
| Tây | Đông |
| Tây Bắc | Đông Nam |
Đây chỉ là quan hệ hình học để đọc hướng. Trên thực địa, chất ô nhiễm không di chuyển theo một đường thẳng đơn lẻ mà phân tán trong một trường dòng có nhiễu động.
4.4. Kiểm tra đồng thời tốc độ và gió lặng
Hướng có tần suất lớn nhất chưa chắc là điều kiện phát tán mùi bất lợi nhất.
Gió tương đối mạnh có thể làm tăng pha loãng gần nguồn nhưng đồng thời vận chuyển khí đi xa hơn. Ngược lại, gió yếu trong điều kiện khí quyển ổn định có thể làm tăng nguy cơ lưu giữ chất ô nhiễm gần mặt đất.
Vì vậy cần phân biệt:
*hướng gió xuất hiện nhiều nhất ≠ trường hợp phát tán bất lợi nhất.*

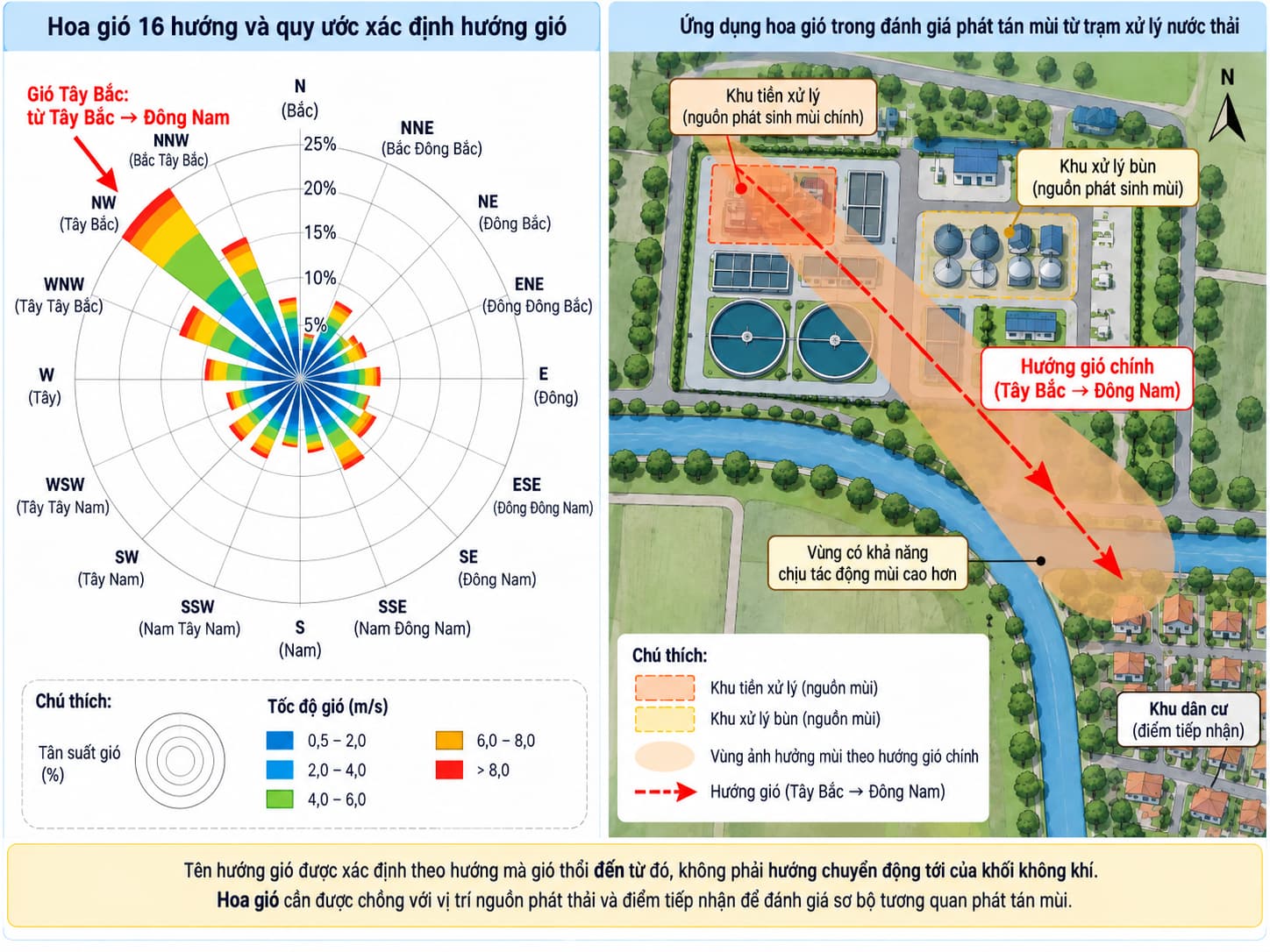

5. Ứng dụng hoa gió khi bố trí hệ thống xử lý nước thải
5.1. Nhận diện đúng nguồn mùi
Không phải tất cả các bể đều có mức phát sinh mùi như nhau.
Các vị trí thường cần xem xét gồm:
- điểm tiếp nhận nước thải;
- song chắn rác và khu chứa rác;
- hố thu;
- bể điều hòa;
- công trình kỵ khí;
- bể chứa hoặc nén bùn;
- thiết bị tách nước bùn;
- khu lưu bùn;
- trạm tiếp nhận bùn hoặc chất thải từ bên ngoài;
- các bể chứa nước thải có nguy cơ hình thành điều kiện yếm khí.
Mức phát sinh thực tế phụ thuộc thành phần nước thải, nhiệt độ, thời gian lưu, tải lượng hữu cơ, sulfide, trạng thái oxy hóa – khử và chế độ vận hành. Vì vậy không nên phân loại mức mùi chỉ dựa vào tên công trình.
5.2. Xác định đối tượng cần bảo vệ
Sau khi xác định nguồn cần kiểm soát, phải xác định các điểm tiếp nhận:
- khu dân cư;
- nhà ở gần ranh giới;
- trường học;
- cơ sở y tế;
- công trình dịch vụ;
- nhà điều hành;
- phòng thí nghiệm;
- khu vực có người làm việc thường xuyên.
Bài toán tổng mặt bằng lúc này trở thành mối quan hệ:
*nguồn phát thải → chế độ gió → điểm tiếp nhận.*
Đây là bước chuyển quan trọng từ việc “đọc biểu đồ” sang sử dụng hoa gió trong thiết kế.
5.3. Không tuyệt đối hóa quy tắc đầu gió – cuối gió
Nguyên tắc bố trí các công trình có nguy cơ mùi ở phía cuối hướng gió chủ đạo so với khu vực cần bảo vệ là hợp lý về mặt quy hoạch. Tuy nhiên nó không thể thay thế toàn bộ bài toán kiểm soát mùi.
Chế độ gió có thể:
- đổi hướng theo mùa;
- có hai hướng đối nghịch cùng chiếm tỷ lệ lớn;
- thay đổi giữa ngày và đêm;
- bị biến đổi bởi địa hình;
- bị công trình cao tầng làm lệch hướng;
- xuất hiện nhiều thời kỳ gió yếu hoặc gió lặng.
Do đó, một vị trí được coi là “cuối gió” theo hoa gió năm có thể trở thành “đầu gió” trong một mùa khác.
Phương án tổng mặt bằng tốt phải kết hợp cả bố trí không gian và kiểm soát phát thải tại nguồn.
6. Hoa gió và khoảng cách an toàn về môi trường
Hoa gió và khoảng cách an toàn về môi trường có liên quan nhưng *không phải cùng một khái niệm*.
Hoa gió cho biết chế độ hướng và tốc độ gió. Khoảng cách an toàn về môi trường là khoảng cách phải kiểm tra theo quy chuẩn, quy hoạch và loại công trình cụ thể.
Không được lập luận rằng công trình đã nằm cuối hướng gió nên có thể tự ý giảm khoảng cách đến khu dân cư. Ngược lại, một dự án bảo đảm khoảng cách hình học cũng chưa có nghĩa phương án bố trí nguồn mùi đã tối ưu theo khí tượng.
6.1. QCVN 01:2021/BXD tại thời điểm tháng 9/2026
Tại thời điểm bài viết được cập nhật tháng 9/2026, *QCVN 01:2021/BXD – Quy chuẩn kỹ thuật quốc gia về Quy hoạch xây dựng vẫn đang được áp dụng*. Thông tư 46/2026/TT-BXD đã ban hành QCVN 01:2026/BXD nhưng quy chuẩn mới chỉ có hiệu lực từ ngày 01/01/2027 và khi đó mới thay thế QCVN 01:2021/BXD.
Theo QCVN 01:2021/BXD, vị trí nhà máy hoặc trạm xử lý nước thải quy hoạch mới phải ưu tiên ở *cuối dòng chảy của nguồn tiếp nhận nước thải sau xử lý, cuối hướng gió chính của đô thị và tại khu vực có đất dự phòng mở rộng*. Nếu bắt buộc bố trí ở đầu nguồn nước hoặc hướng gió chính của đô thị, khoảng cách an toàn về môi trường quy định tại Bảng 2.22 phải tăng tối thiểu 1,5 lần.
Bảng 2.22 của QCVN 01:2021/BXD quy định đối với một số công trình chính:
| Loại công trình | < 200 m³/ngày | 200–5.000 m³/ngày | > 5.000–50.000 m³/ngày | > 50.000 m³/ngày |
|---|---|---|---|---|
| Trạm bơm nước thải | 15 m | 20 m | 25 m | 30 m |
| Xử lý bùn cặn kiểu sân phơi bùn | 150 m | 200 m | 400 m | 500 m |
| Xử lý bùn cặn bằng thiết bị cơ khí | 100 m | 150 m | 300 m | 400 m |
| Xử lý nước thải bằng phương pháp cơ học, hóa lý và sinh học | 80 m | 100 m | 250 m | 350 m |
| Xử lý cơ học, hóa lý và sinh học xây dựng khép kín, có thu gom và xử lý mùi | 10 m | 15 m | 30 m | 40 m |
Các giá trị trên là nội dung của quy chuẩn quy hoạch hiện hành tại thời điểm tháng 9/2026, không phải một bảng khoảng cách có thể áp dụng tách rời khỏi phạm vi và điều kiện của quy chuẩn. QCVN cũng yêu cầu bố trí dải cây xanh cách ly quanh nhà máy, trạm xử lý nước thải quy hoạch mới với chiều rộng tối thiểu 10 m và không bố trí công trình dân dụng trong phạm vi khoảng cách an toàn về môi trường.
Điểm đáng chú ý là sự khác biệt rất lớn giữa công trình hở và công trình xây dựng khép kín có thu gom, xử lý mùi. Điều đó cho thấy *giải pháp kiểm soát nguồn phát thải có ảnh hưởng trực tiếp đến cách tổ chức khoảng cách trong quy hoạch*, nhưng chỉ được áp dụng đúng theo loại công trình và điều kiện mà quy chuẩn quy định.
6.2. QCVN 01:2025/BTNMT về khoảng cách an toàn môi trường
QCVN 01:2025/BTNMT được ban hành kèm Thông tư 02/2025/TT-BTNMT và có hiệu lực từ ngày 12/08/2025. Quy chuẩn điều chỉnh khoảng cách an toàn về môi trường đối với khu dân cư của các cơ sở có nguy cơ phát tán bụi, mùi khó chịu và tiếng ồn thuộc phạm vi của quy chuẩn.
Đối với nhà máy, trạm xử lý nước thải thuộc phạm vi áp dụng, Bảng 1 quy định giá trị khoảng cách an toàn môi trường cơ sở như sau:
| Hạng mục | < 5.000 m³/ngày | 5.000–< 50.000 m³/ngày | ≥ 50.000 m³/ngày |
|---|---|---|---|
| Xử lý cơ học, hóa lý và sinh học | 100 m | 250 m | 350 m |
| Công trình xây dựng ngầm, có hệ thống thu gom và xử lý khí gây mùi | 15 m | 30 m | 40 m |
| Xử lý bùn bằng sân phơi bùn | 150 m | 400 m | 500 m |
| Xử lý bùn bằng thiết bị cơ khí | 100 m | 300 m | 400 m |
Các giá trị này được thể hiện trực tiếp tại Bảng 1 của QCVN 01:2025/BTNMT.
Quy chuẩn xác định khoảng cách theo công thức:
Trong đó:
- \(L_{KCATMT}\): khoảng cách an toàn về môi trường cần xác định, m;
- \(K_{CN}\): hệ số điều chỉnh theo mức độ công nghệ áp dụng;
- \(L_{KCCS}\): khoảng cách an toàn về môi trường cơ sở quy định tại Bảng 1.
Phương pháp và ý nghĩa các đại lượng được quy định tại mục 3 của QCVN 01:2025/BTNMT.
Quy chuẩn còn quy định trường hợp cơ sở xử lý chất thải hoặc khu xử lý chất thải tập trung đầu tư mới bắt buộc phải đặt ở *đầu hướng gió chính của đô thị* thì khoảng cách an toàn về môi trường cơ sở phải tăng tối thiểu 1,5 lần. Đây là ví dụ trực tiếp cho thấy dữ liệu hoa gió có thể tác động đến yêu cầu quy hoạch khoảng cách.
Tuy nhiên cần đặc biệt lưu ý phạm vi áp dụng. Mục 1.1.5 của QCVN 01:2025/BTNMT quy định *công trình xử lý nước thải sinh hoạt tại các đô thị được thực hiện theo quy hoạch xử lý nước thải hoặc quy định của Ủy ban nhân dân cấp tỉnh*. Vì vậy không được lấy Bảng 1 của QCVN 01:2025/BTNMT rồi áp dụng máy móc cho mọi trạm xử lý nước thải sinh hoạt đô thị.
Trong hồ sơ thực tế cần xác định rõ:
- loại dự án;
- loại nước thải;
- vị trí trong hay ngoài đô thị;
- tình trạng quy hoạch;
- thời điểm phê duyệt;
- phạm vi của từng quy chuẩn;
- các quy định địa phương có liên quan.
Không nên lấy đồng thời nhiều bảng khoảng cách rồi tự chọn giá trị nhỏ nhất hoặc lớn nhất mà không xác định căn cứ áp dụng.
6.3. Giai đoạn chuyển tiếp sang QCVN 01:2026/BXD
QCVN 01:2026/BXD đã được Bộ Xây dựng ban hành nhưng có hiệu lực từ ngày 01/01/2027. Từ thời điểm đó, quy chuẩn này thay thế QCVN 01:2021/BXD.
Quy chuẩn mới tiếp tục duy trì nguyên tắc quan trọng đối với vị trí trạm xử lý nước thải: nhà máy, trạm xử lý phát triển mới phải ưu tiên bố trí *ở cuối dòng chảy của nguồn tiếp nhận nước thải sau xử lý, cuối hướng gió chính của đô thị và tại nơi có đất dự phòng mở rộng*.
QCVN 01:2026/BXD cũng yêu cầu bố trí dải cây xanh cách ly với khu vực dân dụng quanh nhà máy, trạm xử lý nước thải quy hoạch mới với chiều rộng không nhỏ hơn 10 m và không bố trí công trình dân dụng trong phạm vi khoảng cách an toàn về môi trường.
7. Các tiêu chuẩn và quy chuẩn kỹ thuật liên quan khác
Hoa gió chỉ giải quyết một phần của bài toán tổng mặt bằng. Thiết kế công trình thoát nước và xử lý nước thải còn phải kiểm tra các tài liệu chuyên ngành phù hợp.
*QCVN 07-2:2023/BXD – Công trình thoát nước* quy định các yêu cầu kỹ thuật và quản lý bắt buộc đối với đầu tư xây dựng mới, cải tạo và nâng cấp công trình thoát nước, xử lý nước thải.
*TCVN 7957:2023 – Thoát nước – Mạng lưới và công trình bên ngoài – Yêu cầu thiết kế* hiện còn hiệu lực và thay thế TCVN 7957:2008. Tiêu chuẩn áp dụng cho thiết kế xây dựng mới, cải tạo, mở rộng và nâng cấp hệ thống thoát nước của đô thị, khu dân cư tập trung và khu công nghiệp.
TCVN 7957:2023 viện dẫn *TCVN 7222:2022 – Yêu cầu chung về môi trường đối với các trạm xử lý nước thải sinh hoạt tập trung*, vì vậy đây cũng là tài liệu cần kiểm tra khi thiết kế công trình thuộc phạm vi tương ứng.
Trong thực tế nên phân biệt rõ vai trò:
- hoa gió: phân tích chế độ khí tượng và quan hệ đầu gió – cuối gió;
- quy chuẩn quy hoạch: kiểm soát vị trí và tổ chức không gian;
- quy chuẩn khoảng cách môi trường: xác định yêu cầu về khoảng cách trong phạm vi áp dụng;
- quy chuẩn hạ tầng kỹ thuật: quy định yêu cầu bắt buộc đối với công trình thoát nước;
- tiêu chuẩn thiết kế: hỗ trợ lựa chọn và tính toán giải pháp kỹ thuật;
- hồ sơ môi trường của dự án: đánh giá các tác động cụ thể không thể giải quyết chỉ bằng khoảng cách quy hoạch.
8. Ví dụ áp dụng hoa gió vào một phương án tổng mặt bằng
Giả sử một dự án có dữ liệu:
- gió Đông Bắc: 28%;
- gió Đông: 15%;
- gió Bắc: 11%;
- gió Tây Nam: 17%;
- các hướng khác: 21%;
- gió lặng: 8%.
Giả sử khu tiền xử lý và khu tách nước bùn là hai nguồn có nguy cơ mùi đáng kể.
Nếu chỉ nhìn vào cánh lớn nhất, có thể kết luận gió chủ đạo là Đông Bắc và đặt các nguồn mùi về phía Tây Nam của khu vực cần bảo vệ.
Cách phân tích này chưa đủ.
Khi có gió Đông Bắc, khí từ nguồn sẽ được vận chuyển chủ yếu về Tây Nam. Vì vậy cần hạn chế bố trí nhà điều hành, khu vực làm việc thường xuyên hoặc khu dân cư ở phía Tây Nam của các nguồn phát thải.
Tuy nhiên, gió Tây Nam vẫn chiếm 17%. Khi đó hướng vận chuyển đảo ngược về Đông Bắc. Nếu nhà điều hành được đưa hoàn toàn về Đông Bắc chỉ để tránh gió Đông Bắc thì nó lại trở thành điểm tiếp nhận trong điều kiện gió Tây Nam.
Ngoài ra, tỷ lệ gió lặng 8% cho thấy vẫn tồn tại các thời kỳ khả năng vận chuyển tự nhiên thấp. Với khu tiếp nhận nước thải hoặc khu bùn có tải lượng mùi lớn, chỉ điều chỉnh vị trí không đủ để kiểm soát tác động.
Phương án kỹ thuật hợp lý hơn là kết hợp:
- bố trí mặt bằng theo cả các hướng gió chính và hướng gió thứ cấp;
- duy trì khoảng cách theo quy định áp dụng;
- bao che nguồn phát sinh mùi mạnh;
- thu gom khí tại các khu vực cần thiết;
- duy trì áp suất âm trong nhà hoặc bể kín khi phù hợp;
- xử lý khí thu gom;
- kiểm soát thời gian lưu nước thải và bùn;
- hạn chế hình thành điều kiện yếm khí ngoài thiết kế;
- bố trí cây xanh cách ly đúng chức năng và yêu cầu quy hoạch.
9. Hoa gió năm hay hoa gió theo mùa?
Hoa gió năm phù hợp để nhìn tổng thể nhưng có thể che mất biến động mùa.
Ví dụ:
- mùa khô chủ yếu có gió Đông Bắc;
- mùa mưa chủ yếu có gió Tây Nam.
Hoa gió năm có thể cho thấy hai cánh gần tương đương và không thể hiện rõ thời điểm mỗi hướng chiếm ưu thế.
Đối với dự án có nguồn mùi đáng kể, nên kiểm tra tối thiểu:
- hoa gió năm;
- hoa gió của các mùa khí hậu chính tại khu vực.
Nếu tải lượng sản xuất biến động theo tháng hoặc mùa, nên so sánh chế độ gió với tải lượng phát thải. Trường hợp đáng lưu ý nhất có thể không phải tháng có gió mạnh nhất mà là thời điểm *tải lượng mùi cao trùng với hướng gió vận chuyển khí về phía đối tượng nhạy cảm*.

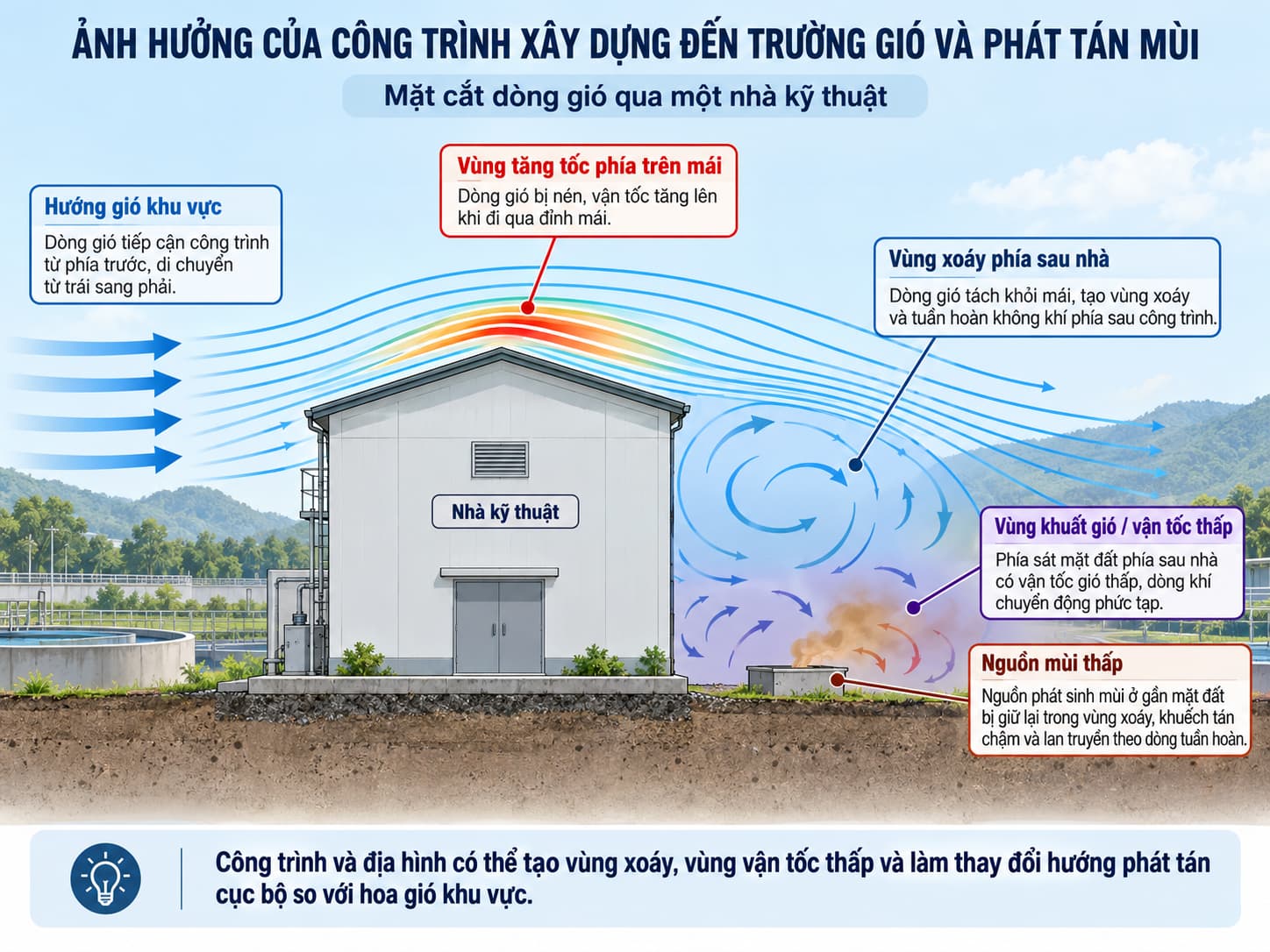

10. Ảnh hưởng của địa hình và công trình đến trường gió thực tế
Hoa gió tại trạm khí tượng thể hiện chế độ gió ở quy mô nhất định. Khi dòng khí đi vào khu vực dự án, trường gió có thể bị biến đổi bởi:
- nhà xưởng;
- nhà ép bùn;
- bồn và silo;
- tường chắn;
- công trình cao;
- đồi và sườn dốc;
- thung lũng;
- hàng cây dày.
Phía sau một vật cản lớn có thể hình thành vùng xoáy và tuần hoàn. Nếu nguồn mùi nằm trong vùng khuất gió, điều kiện phát tán gần nguồn có thể rất khác với suy luận đơn giản từ hoa gió khu vực.
Hàng cây cũng không nên được coi là một “tường chặn mùi”. Cây xanh có vai trò cảnh quan, cách ly và có thể tác động đến trường dòng, nhưng không thay thế giải pháp thu gom và xử lý khí tại nguồn.
11. Khi nào hoa gió là chưa đủ?
Hoa gió có thể hỗ trợ lựa chọn phương án sơ bộ nhưng không thay thế đánh giá khuếch tán khi dự án có mức độ nhạy cảm cao.
Nên xem xét phân tích sâu hơn khi:
- trạm xử lý nằm gần khu dân cư;
- nguồn nước thải có nguy cơ sinh H₂S lớn;
- có công trình xử lý kỵ khí;
- khu xử lý bùn có quy mô lớn;
- tiếp nhận bùn hoặc nước thải từ bên ngoài;
- địa hình phức tạp;
- có nhiều công trình cao xung quanh;
- dự án từng phát sinh phản ánh về mùi;
- cần chứng minh tác động tại một điểm tiếp nhận cụ thể.
Trong trường hợp đó cần kết hợp dữ liệu khí tượng chi tiết với đặc tính nguồn phát thải và phương pháp đánh giá khuếch tán phù hợp.
Đối với trường dòng rất cục bộ quanh nhà và thiết bị, một số dự án đặc thù có thể cần mô phỏng động lực học chất lưu. Đây là một cấp độ phân tích khác và không nên đồng nhất với việc đọc hoa gió.
12. Những sai lầm thường gặp
12.1. Nhầm hướng gió với hướng dòng khí đi tới
“Gió Tây Nam” nghĩa là gió từ Tây Nam thổi về Đông Bắc, không phải gió đang đi về Tây Nam.
Đây là lỗi có thể dẫn trực tiếp đến bố trí nguồn mùi và khu làm việc ngược với ý đồ thiết kế.
12.2. Chỉ nhìn cánh dài nhất
Các hướng thứ cấp có tần suất 10–20% vẫn có thể tạo ra hàng trăm hoặc hàng nghìn giờ ảnh hưởng trong một năm.
Không nên bỏ qua chúng chỉ vì không phải hướng cực đại.
12.3. Không đọc phân bố tốc độ
Cùng tần suất không có nghĩa điều kiện phát tán giống nhau.
Phải đọc cả tốc độ gió và tỷ lệ gió lặng.
12.4. Dùng hoa gió năm thay cho mọi mùa
Hoa gió năm không cho biết hướng nào chiếm ưu thế vào mùa nào.
Đây là vấn đề đặc biệt quan trọng ở vùng khí hậu gió mùa.
12.5. Dùng dữ liệu khí tượng không đại diện
Trạm đo nằm cách xa dự án hoặc ở điều kiện địa hình khác có thể không đại diện đầy đủ cho khu đất.
Khi sử dụng số liệu phải có đánh giá về tính phù hợp.
12.6. Cho rằng đúng hướng gió thì không cần khoảng cách an toàn
Đây là nhầm lẫn giữa một tiêu chí khí tượng và một yêu cầu quy hoạch – môi trường.
Cả hai phải được kiểm tra độc lập rồi tích hợp vào cùng phương án.
12.7. Cho rằng đủ khoảng cách thì không cần kiểm soát mùi
Khoảng cách giúp giảm nguy cơ tác động nhưng không xử lý nguyên nhân phát sinh.
Một trạm có nguồn H₂S lớn, bể hở hoặc khu bùn vận hành không tốt vẫn có thể phát sinh vấn đề dù khoảng cách quy hoạch đã đáp ứng.
13. Trình tự sử dụng hoa gió khi thiết kế tổng mặt bằng
Một quy trình thực tế có thể được tổ chức như sau:
- xác định vị trí và ranh giới khu đất;
- thu thập dữ liệu gió đủ đại diện;
- lập hoặc kiểm tra hoa gió năm và theo mùa;
- xác định các nguồn phát sinh mùi;
- phân loại mức độ và thời gian phát thải của từng nguồn;
- xác định khu dân cư và các điểm tiếp nhận nhạy cảm;
- chồng các hướng gió chính lên tổng mặt bằng;
- kiểm tra khoảng cách an toàn môi trường theo văn bản áp dụng;
- bố trí nhà điều hành và khu làm việc;
- xác định các nguồn cần bao che và thu gom khí;
- kiểm tra ảnh hưởng của địa hình và công trình;
- đánh giá lại phương án trong các hướng gió thứ cấp và mùa bất lợi;
- thực hiện đánh giá khuếch tán sâu hơn nếu rủi ro của dự án yêu cầu.
Cốt lõi của quá trình này không phải là tìm một vị trí “không bao giờ có mùi”. Trong thực tế, mục tiêu là *giảm xác suất và mức độ tác động bằng nhiều lớp kiểm soát*, từ quy hoạch vị trí đến công nghệ và vận hành.
14. Checklist kiểm tra hoa gió cho dự án xử lý nước thải
Trước khi chốt phương án tổng mặt bằng, nên kiểm tra:
- nguồn số liệu khí tượng có rõ ràng không;
- dữ liệu có đại diện cho khu đất không;
- thời kỳ quan trắc có đủ dài không;
- đã xem hoa gió theo mùa chưa;
- đã xác định đúng quy ước hướng gió chưa;
- đã kiểm tra các hướng thứ cấp chưa;
- đã xem cơ cấu tốc độ gió chưa;
- tỷ lệ gió lặng là bao nhiêu;
- đâu là các nguồn mùi chính;
- đâu là các điểm tiếp nhận nhạy cảm;
- có nguồn nào nằm đầu gió của khu dân cư trong mùa bất lợi không;
- khoảng cách an toàn môi trường được xác định theo văn bản nào;
- dự án có thuộc phạm vi QCVN 01:2025/BTNMT không;
- có quy hoạch hoặc quy định địa phương riêng không;
- cây xanh cách ly đã được bố trí đúng yêu cầu chưa;
- nhà điều hành có bị đặt cuối gió của khu bùn hoặc khu tiền xử lý không;
- nguồn mùi lớn đã được xem xét bao che và thu gom khí chưa;
- địa hình hoặc công trình có thể tạo vùng khuất gió không;
- có cần mô hình phát tán chi tiết hơn không.
15. Kết luận
Hoa gió là một dữ liệu nền quan trọng khi lựa chọn vị trí và bố trí tổng mặt bằng hệ thống xử lý nước thải, nhưng giá trị của nó chỉ xuất hiện khi được đọc đúng.
Điểm cần nhớ đầu tiên là *tên hướng gió chỉ nơi gió thổi đến từ đó*. Gió Đông Bắc thổi từ Đông Bắc về Tây Nam; vì vậy phía Tây Nam của một nguồn phát thải là vùng cuối gió tương ứng trong điều kiện đó.
Điểm thứ hai là không nên đồng nhất “hướng gió chủ đạo” với “điều kiện phát tán bất lợi nhất”. Tần suất, tốc độ, gió lặng, biến động mùa, địa hình và vật cản đều có thể thay đổi mức độ tác động.
Điểm thứ ba là hoa gió không thể tách rời quy hoạch và yêu cầu môi trường. Vị trí trạm xử lý phải được kiểm tra đồng thời theo *hướng gió, vị trí nguồn mùi, điểm tiếp nhận, khoảng cách an toàn môi trường, công nghệ kiểm soát mùi và quy hoạch được phê duyệt*.
Trong một dự án được tổ chức tốt, hoa gió không phải là hình vẽ đặt ở góc bản đồ. Nó là một trong những dữ liệu giúp chuyển từ bố trí mặt bằng theo hình học sang bố trí mặt bằng dựa trên điều kiện môi trường thực tế.
