Ống siphon — kiểm tra áp suất đỉnh, HGL/EGL và chống hóa hơi

1. Ống siphon: nguyên lý, HGL và áp suất tại đỉnh siphon

Ống siphon là một cấu hình đường ống cho phép chất lỏng chảy từ một bể hoặc vùng có cao độ cao hơn sang vị trí thấp hơn, trong khi một phần đường ống phải đi *cao hơn mặt nước nguồn trước khi hạ xuống đầu xả. Điểm cao nhất của tuyến thường được gọi là đỉnh siphon*.

Điểm dễ gây nhầm lẫn là chất lỏng tại đỉnh siphon không được “đẩy” qua đỉnh chỉ nhờ áp suất khí quyển. Chuyển động của dòng được quyết định bởi *chênh lệch tổng cột áp giữa đầu nguồn và đầu xả*, trong khi áp suất khí quyển góp phần duy trì cột chất lỏng liên tục bằng cách tác dụng lên mặt thoáng của bể nguồn.

Trong thiết kế thực tế, ba vấn đề quan trọng nhất của siphon là:

điều kiện để dòng siphon hình thành và duy trì;
vị trí của đường đo áp HGL và đường năng lượng EGL;
áp suất thấp tại đỉnh siphon và nguy cơ hóa hơi, tách khí hoặc mất siphon.

Phân tích đúng các yếu tố này giúp xác định cao độ tối đa của đỉnh ống, đường kính phù hợp, tổn thất cho phép và mức độ an toàn của hệ thống.

2. Nguyên lý hoạt động của ống siphon

Xét một bể chứa hở ở bên trái, đầu xả ở bên phải thấp hơn mặt nước nguồn. Đường ống đi từ bể nguồn lên cao, vượt qua thành bể tại đỉnh siphon rồi hạ xuống đầu xả.

Nếu đường ống đã được điền đầy chất lỏng và không có túi khí lớn, dòng có thể duy trì nhờ chênh lệch năng lượng giữa mặt thoáng nguồn và đầu xả.

Áp dụng phương trình năng lượng giữa mặt thoáng bể nguồn và đầu xả:

z_1+\frac{p_1}{\rho g}+\frac{v_1^2}{2g} = z_2+\frac{p_2}{\rho g}+\frac{v_2^2}{2g} +h_L

Với hai đầu đều thông với khí quyển:

p_1=p_2=p_{atm}

Nếu bể nguồn lớn, vận tốc tại mặt thoáng có thể xem gần bằng 0:

v_1\approx0

Khi đó:

z_1-z_2 = \frac{v^2}{2g} +h_L

Trong đó:

\(z_1\): cao độ mặt nước nguồn, m;
\(z_2\): cao độ đầu xả, m;
\(v\): vận tốc trung bình trong ống, m/s;
\(h_L\): tổng tổn thất cột áp từ bể nguồn đến đầu xả, m.

Phương trình cho thấy động lực của siphon là *chênh lệch cao độ giữa nguồn và đầu xả*, không phải riêng chiều cao từ mặt nước nguồn đến đỉnh siphon.

Nếu đầu xả càng thấp, cột áp khả dụng càng lớn và lưu lượng có xu hướng tăng cho đến khi tổn thất thủy lực cân bằng với cột áp khả dụng.

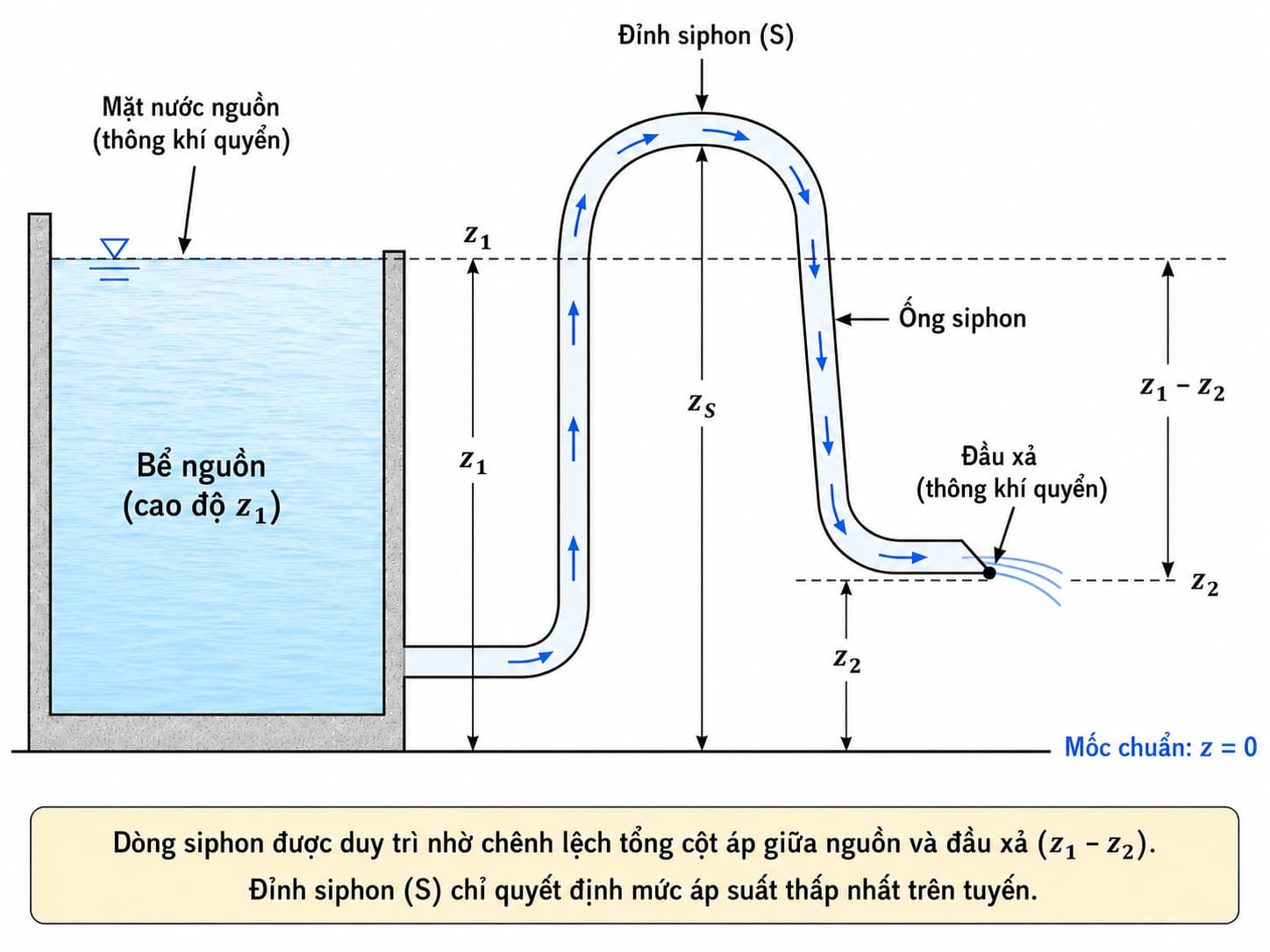

Dòng chảy qua ống siphon

3. Điều kiện để siphon hoạt động

Ống siphon không tự hoạt động chỉ vì đầu xả thấp hơn mặt nước nguồn. Muốn hình thành dòng liên tục, đường ống phải được điền đầy chất lỏng hoặc phải có cơ chế loại bỏ không khí ban đầu.

3.1. Mồi đầy đường ống

Trước khi dòng siphon hình thành, không khí trong đoạn ống đi lên và tại đỉnh phải được loại bỏ đủ mức để tạo cột chất lỏng liên tục.

Việc mồi có thể thực hiện bằng:

bơm chân không;
bơm mồi;
van và đường cấp nước để điền đầy ống;
cấu hình hệ thống cho phép ngập đầy tự nhiên;
thiết bị xả khí tại đỉnh.

Nếu còn túi khí lớn ở đỉnh, cột chất lỏng bị gián đoạn và siphon có thể không khởi động hoặc hoạt động không ổn định.

3.2. Đầu xả phải có tổng cột áp thấp hơn nguồn

Trong trường hợp hai đầu đều thông khí quyển, đầu xả phải thấp hơn mặt nước nguồn đủ để thắng:

cột áp vận tốc;
tổn thất ma sát;
tổn thất cục bộ.

Nếu:

z_1-z_2 \leq h_L+\frac{v^2}{2g}

thì không thể duy trì lưu lượng tương ứng.

Ở trạng thái thực tế, lưu lượng sẽ tự điều chỉnh đến điểm mà cột áp khả dụng bằng tổng nhu cầu năng lượng của dòng.

3.3. Đường ống phải kín khí

Đây là điều kiện đặc biệt quan trọng trên nhánh đi lên và vùng gần đỉnh siphon.

Áp suất trong đoạn này thường thấp hơn áp suất khí quyển. Vì vậy, một khe hở nhỏ không nhất thiết làm nước rò ra ngoài mà có thể khiến *không khí bị hút vào trong ống*.

Không khí tích tụ tại đỉnh làm:

giảm tiết diện dòng chảy;
tăng tổn thất;
gây dao động dòng;
làm gián đoạn cột chất lỏng;
cuối cùng làm mất siphon.

4. Đường năng lượng EGL và đường đo áp HGL trong siphon

Phân tích siphon bằng riêng cao độ hình học thường dễ dẫn đến nhầm lẫn. Công cụ trực quan nhất là đường năng lượng và đường đo áp.

Đường năng lượng EGL biểu diễn tổng:

EGL = z+\frac{p}{\rho g}+\frac{v^2}{2g}

Đường đo áp HGL biểu diễn:

HGL = z+\frac{p}{\rho g}

Khoảng cách giữa hai đường:

EGL-HGL = \frac{v^2}{2g}

nếu hệ số hiệu chỉnh động năng được xem gần bằng 1.

Trong đường ống có đường kính không đổi, vận tốc gần như không đổi nên khoảng cách giữa EGL và HGL gần như không đổi trên các đoạn không thay đổi tiết diện.

Cả hai đường đều giảm dần theo chiều dòng chảy do tổn thất năng lượng.

4.1. HGL có thể nằm dưới tâm ống

Đây là đặc điểm rất quan trọng của siphon.

Áp suất tương đối so với khí quyển tại một điểm được xác định từ:

\frac{p_g}{\rho g} = HGL-z

Trong đó \(p_g\) là áp suất dư so với khí quyển.

Nếu HGL nằm trên tâm ống:

$$p_g>0$$

Nếu HGL đi qua tâm ống:

$$p_g=0$$

Nếu HGL nằm dưới tâm ống:

$$p_g<0$$

Do đoạn ống tại đỉnh siphon nằm cao hơn mặt nước nguồn, HGL thường nằm *thấp hơn tâm ống tại đỉnh*, nghĩa là áp suất trong ống nhỏ hơn áp suất khí quyển.

Đây là trạng thái hoàn toàn có thể xảy ra về mặt thủy lực và không có nghĩa là áp suất tuyệt đối âm.

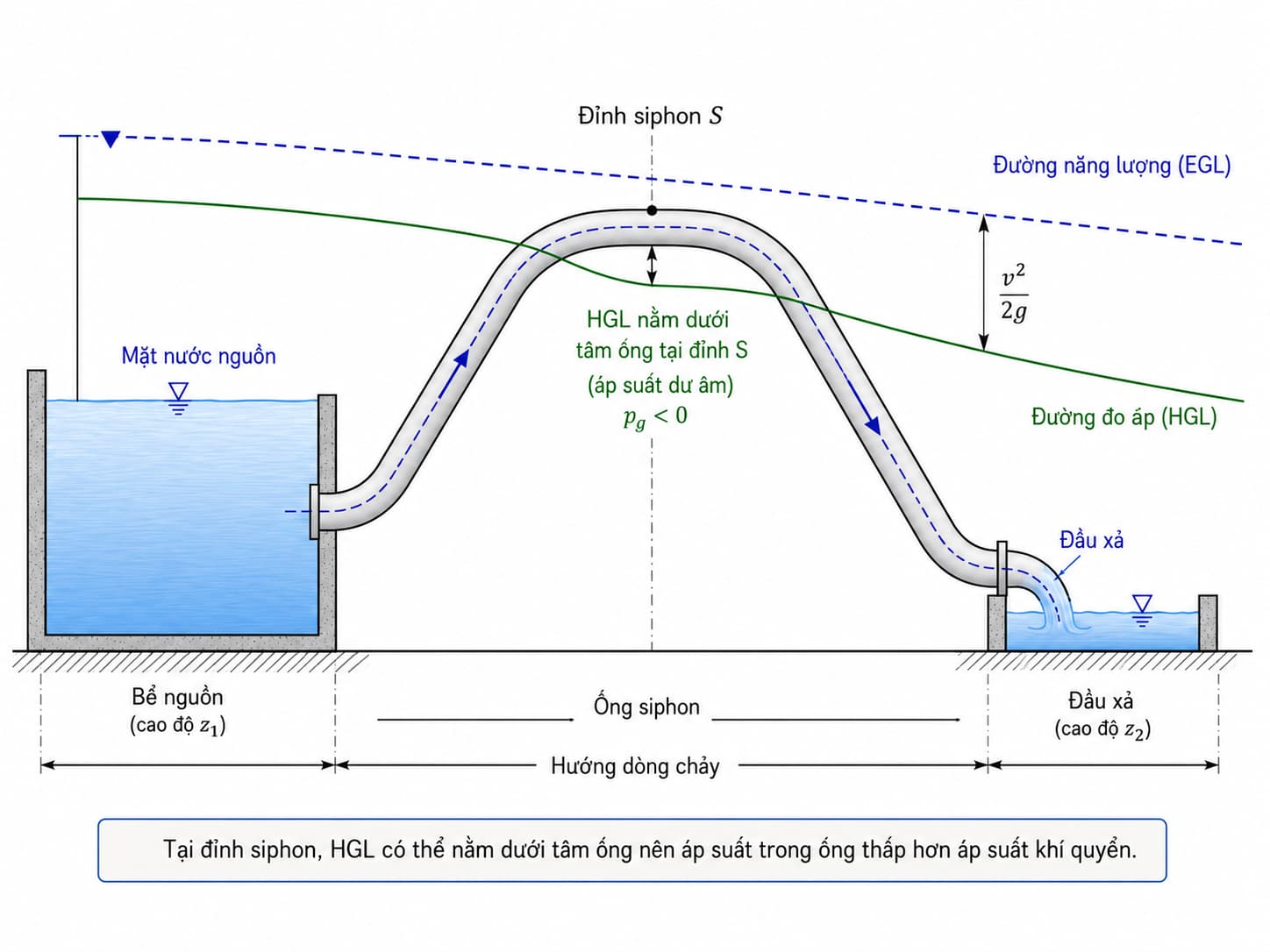

Đường năng lượng EGL và đường đo áp HGL trong ống siphon

5. Vì sao áp suất tại đỉnh siphon thường thấp nhất?

Xét phương trình năng lượng từ mặt thoáng bể nguồn đến đỉnh siphon \(S\):

z_1+\frac{p_{atm}}{\rho g} = z_S+\frac{p_S}{\rho g} +\frac{v_S^2}{2g} +h_{L,1-S}

Sắp xếp lại:

\frac{p_S}{\rho g} = \frac{p_{atm}}{\rho g} + z_1-z_S - \frac{v_S^2}{2g} - h_{L,1-S}

Nếu biểu diễn theo áp suất dư:

\frac{p_{g,S}}{\rho g} = z_1-z_S - \frac{v_S^2}{2g} - h_{L,1-S}

Do \(z_S>z_1\), thành phần \(z_1-z_S\) là âm. Ngoài ra còn phải trừ thêm cột áp vận tốc và tổn thất trên nhánh đi lên.

Vì vậy áp suất tại đỉnh giảm khi:

đỉnh siphon càng cao;
vận tốc dòng càng lớn;
tổn thất trên nhánh đi lên càng lớn.

Trong nhiều hệ thống, đỉnh siphon là vị trí có áp suất thấp nhất trên toàn tuyến.

6. Áp suất dư âm không đồng nghĩa với chân không tuyệt đối

Trong thực tế thường gặp cách diễn đạt “áp suất âm” tại đỉnh siphon. Cách nói này chỉ đúng khi đang xét *áp suất dư so với khí quyển*.

Quan hệ giữa áp suất tuyệt đối và áp suất dư là:

p_{abs}=p_{atm}+p_g

Dù \(p_g<0\), áp suất tuyệt đối vẫn phải lớn hơn hoặc bằng giới hạn vật lý tương ứng với trạng thái của chất lỏng.

Ví dụ, nếu áp suất dư là \(-60\) kPa và áp suất khí quyển khoảng 100 kPa thì áp suất tuyệt đối vẫn khoảng 40 kPa.

Vấn đề thực sự xuất hiện khi áp suất tuyệt đối tiến gần áp suất hơi bão hòa của chất lỏng.

7. Giới hạn do áp suất hơi bão hòa

Chất lỏng có thể duy trì pha lỏng liên tục tại đỉnh siphon chỉ khi áp suất tuyệt đối còn đủ cao so với áp suất hơi bão hòa.

Điều kiện cơ bản:

$$p_S>p_v$$

Trong đó:

\(p_S\): áp suất tuyệt đối tại đỉnh siphon;
\(p_v\): áp suất hơi bão hòa của chất lỏng tại nhiệt độ đang xét.

Nếu \(p_S\) giảm đến gần áp suất hơi bão hòa \(p_v\), chất lỏng có thể bắt đầu hóa hơi cục bộ. Ngoài ra, khi áp suất giảm, khí hòa tan trong nước cũng có thể tách ra khỏi pha lỏng ngay cả trước khi đạt giới hạn hóa hơi. Hơi hoặc khí tích tụ tại đỉnh siphon có thể làm gián đoạn cột chất lỏng và dẫn đến mất siphon.

Từ phương trình năng lượng:

\frac{p_S}{\rho g} =  \frac{p_{atm}}{\rho g} - (z_S-z_1) - \frac{v_S^2}{2g} - h_{L,1-S}

Muốn tránh hóa hơi:

\frac{p_{atm}-p_v}{\rho g} > (z_S-z_1) + \frac{v_S^2}{2g} + h_{L,1-S}

Phương trình này cho thấy chiều cao hình học cho phép của đỉnh siphon luôn nhỏ hơn cột áp khí quyển lý thuyết vì phải trừ:

cột áp tương ứng với áp suất hơi;
cột áp vận tốc;
tổn thất thủy lực;
phần dự phòng an toàn.

Do đó, không nên sử dụng giá trị “khoảng 10 m cột nước” như một giới hạn thiết kế trực tiếp cho siphon.

Giới hạn thực tế phụ thuộc vào:

áp suất khí quyển tại vị trí công trình;
cao độ địa hình;
nhiệt độ chất lỏng;
vận tốc trong ống;
tổn thất trên nhánh đi lên;
lượng khí hòa tan;
mức dự phòng vận hành.

8. Phân biệt hóa hơi và tách khí hòa tan

Hai hiện tượng này thường bị gộp chung nhưng bản chất khác nhau.

8.1. Hóa hơi do áp suất thấp

Nếu áp suất tuyệt đối giảm xuống gần áp suất hơi bão hòa, một phần chất lỏng chuyển sang pha hơi.

Đây là cơ chế tương tự điều kiện khởi đầu của xâm thực trong hệ thống bơm.

8.2. Tách khí hòa tan

Nước tự nhiên và nước thải luôn có một lượng khí hòa tan nhất định. Khi áp suất giảm, độ hòa tan của khí cũng giảm và khí có thể thoát ra khỏi pha lỏng.

Quá trình tách khí có thể xảy ra trước khi áp suất đạt đến áp suất hơi bão hòa.

Khí tách ra thường di chuyển đến điểm cao nhất của hệ thống và tích tụ tại đỉnh siphon. Theo thời gian, túi khí có thể lớn dần và làm giảm khả năng vận chuyển.

Trong vận hành thực tế, hiện tượng tích tụ khí thường là một trong những nguyên nhân quan trọng gây suy giảm hoặc mất siphon.

9. Tổn thất trên nhánh đi lên ảnh hưởng trực tiếp đến áp suất đỉnh

Một quan niệm sai phổ biến là chỉ cần kiểm tra cao độ \(z_S-z_1\).

Thực tế:

\frac{p_{g,S}}{\rho g} = -(z_S-z_1) - \frac{v_S^2}{2g} - h_{L,1-S}

Vì vậy mọi tổn thất trước đỉnh đều làm áp suất tại đỉnh giảm thêm.

Các thành phần cần tính gồm:

ma sát dọc đường;
tổn thất cửa vào;
co, cút;
van;
thay đổi tiết diện;
thiết bị hoặc phụ kiện trên nhánh đi lên.

Nếu tổn thất ma sát được tính bằng Darcy–Weisbach:

h_f=f\frac{L}{D}\frac{v^2}{2g}

và tổn thất cục bộ:

h_m=\sum K\frac{v^2}{2g}

thì:

h_{L,1-S}=h_f+h_m

Do cả hai thành phần đều tăng mạnh theo vận tốc, tăng lưu lượng siphon có thể làm áp suất đỉnh giảm đáng kể.

Đây là lý do không thể đánh giá an toàn của siphon chỉ ở trạng thái lưu lượng danh định mà cần kiểm tra cả lưu lượng cực đại có khả năng xảy ra.

10. Ảnh hưởng của đường kính ống

Đường kính có tác động kép đến hoạt động siphon.

Với lưu lượng \(Q\):

v=\frac{4Q}{\pi D^2}

Khi giảm đường kính:

vận tốc tăng;
cột áp vận tốc tăng;
tổn thất ma sát tăng;
áp suất tại đỉnh giảm.

Do đó một đường ống nhỏ hơn có thể vẫn vận chuyển được lưu lượng yêu cầu về mặt tiết diện nhưng lại tạo điều kiện áp suất bất lợi tại đỉnh.

Ngược lại, tăng đường kính thường làm:

giảm vận tốc;
giảm tổn thất;
nâng HGL tại đỉnh;
tăng dự phòng chống hóa hơi và tích tụ khí.

Tuy nhiên, đường kính lớn hơn cũng có thể làm vận tốc quá thấp trong một số hệ thống nước thải, tăng nguy cơ lắng cặn. Vì vậy lựa chọn đường kính cần cân bằng giữa tổn thất áp lực và khả năng tự làm sạch của tuyến.

11. Cao độ đỉnh siphon nên được kiểm tra như thế nào?

Thay vì dùng một giới hạn chiều cao cố định, nên kiểm tra trực tiếp áp suất tuyệt đối tại đỉnh.

Quy trình tính có thể thực hiện theo:

Q,D \rightarrow v \rightarrow Re \rightarrow f \rightarrow h_{L,1-S} \rightarrow p_S

Sau đó so sánh:

p_S \quad \text{với} \quad p_v

Có thể biểu diễn cột áp áp suất tuyệt đối còn lại so với áp suất hơi:

H_{margin} = \frac{p_S-p_v}{\rho g}

Nếu \(H_{margin}\) nhỏ, hệ thống nhạy với:

tăng nhiệt độ;
giảm áp suất khí quyển;
tăng lưu lượng;
tăng độ nhám;
bám cặn;
sai lệch cao độ;
phát sinh thêm tổn thất.

Do đó trong thiết kế nên duy trì một khoảng dự phòng kỹ thuật thay vì đặt đỉnh siphon sát giới hạn lý thuyết.

12. Ảnh hưởng của cao độ địa lý và áp suất khí quyển

Áp suất khí quyển giảm khi cao độ địa hình tăng.

Từ:

\frac{p_S}{\rho g} = \frac{p_{atm}}{\rho g} - (z_S-z_1) - \frac{v^2}{2g} - h_L

có thể thấy nếu \(p_{atm}\) giảm thì áp suất tuyệt đối tại đỉnh cũng giảm tương ứng.

Do đó một siphon hoạt động ổn định gần mực nước biển chưa chắc có cùng mức dự phòng khi đặt ở khu vực địa hình cao.

Đây là một trong những lý do không nên sử dụng một giá trị chiều cao siphon cố định cho mọi công trình.

13. Ảnh hưởng của nhiệt độ

Nhiệt độ tác động đến siphon theo hai hướng.

Thứ nhất, áp suất hơi bão hòa tăng khi nhiệt độ chất lỏng tăng. Điều này làm giảm khoảng cách giữa áp suất đỉnh và giới hạn hóa hơi.

Thứ hai, độ nhớt thay đổi theo nhiệt độ, từ đó ảnh hưởng đến Reynolds, hệ số ma sát và tổn thất đường ống.

Trong nhiều bài toán nước ở nhiệt độ thông thường, ảnh hưởng thứ nhất thường quan trọng hơn khi đánh giá nguy cơ hóa hơi tại đỉnh.

Vì vậy nếu hệ thống có nhiệt độ biến động lớn theo mùa hoặc theo quá trình công nghệ, nên kiểm tra trường hợp nhiệt độ cao nhất có thể xảy ra.

14. Điểm thấp nhất về áp suất không phải lúc nào cũng đúng tại đỉnh hình học

Trong siphon có đường kính đồng nhất và tổn thất phân bố thông thường, vị trí đỉnh hình học thường gần với vị trí áp suất thấp nhất.

Tuy nhiên, nếu tuyến có:

thu hẹp tiết diện;
van tiết lưu;
phụ kiện gây tổn thất lớn;
vận tốc cục bộ tăng mạnh;

thì áp suất thấp nhất có thể xuất hiện tại hoặc ngay sau những vị trí này.

Vì vậy trong hệ thống phức tạp, cần dựng đầy đủ HGL theo tuyến thay vì chỉ kiểm tra một điểm đỉnh hình học.

15. HGL trên nhánh đi xuống

Sau khi vượt qua đỉnh siphon, đường ống đi xuống.

Mặc dù EGL tiếp tục giảm do ma sát, cao độ \(z\) giảm nhanh nên cột áp áp suất:

\frac{p}{\rho g} = HGL-z

có thể tăng trở lại.

Điều này giải thích tại sao áp suất thấp nhất thường xuất hiện gần đỉnh và sau đó dần hồi phục trên nhánh xuống.

Nếu đầu xả tự do ra khí quyển, HGL tại ngay mặt cắt đầu xả đi qua cao độ tâm ống vì:

$$p_g=0$$

trong khi EGL cao hơn HGL một khoảng:

\frac{v^2}{2g}

Cách dựng này rất hữu ích để kiểm tra tính hợp lý của sơ đồ năng lượng toàn tuyến.

16. Siphon và hiện tượng mất siphon

Một siphon đang hoạt động có thể mất dòng khi cột chất lỏng liên tục bị phá vỡ.

Các nguyên nhân thường gặp gồm:

không khí lọt qua mối nối hoặc van;
khí hòa tan tách ra và tích tụ tại đỉnh;
áp suất giảm quá thấp gây hóa hơi;
mực nước nguồn giảm làm tăng chiều cao hút tương đối;
lưu lượng tăng làm tăng tổn thất;
đầu vào hút khí hoặc tạo xoáy;
đường ống không được điền đầy sau khi dừng;
van xả khí tại đỉnh hoạt động không phù hợp với chế độ áp suất âm.

Một khi túi khí tại đỉnh đủ lớn, tiết diện dòng bị thu hẹp, tổn thất tăng và áp suất có thể giảm sâu hơn. Quá trình này có thể tạo phản hồi bất lợi khiến dòng giảm dần rồi mất hoàn toàn.

17. Bố trí van khí tại đỉnh siphon cần thận trọng

Trong mạng đường ống áp lực thông thường, điểm cao thường được bố trí van xả khí. Tuy nhiên siphon có đặc thù là áp suất tại đỉnh có thể thấp hơn khí quyển.

Nếu sử dụng loại van không phù hợp, van có thể hút không khí vào đường ống thay vì chỉ xả khí.

Do đó cần xác định rõ mục đích thiết bị tại đỉnh:

xả khí trong quá trình mồi;
hút chân không để khởi động;
duy trì siphon;
phá siphon có kiểm soát;
chống áp suất âm quá mức.

Thiết bị và trình tự vận hành phải phù hợp với từng chức năng. Không nên áp dụng máy móc cấu hình van khí của đường ống áp lực thông thường cho siphon.

18. Siphon trong công trình xử lý nước và nước thải

Siphon có thể được sử dụng khi cần vượt qua một vật cản hoặc thành công trình mà không muốn xuyên ống qua cao độ thấp.

Một số ứng dụng có thể gặp gồm:

chuyển nước qua thành bể;
tháo nước giữa các công trình có chênh lệch cao độ;
hút nước từ bể chứa;
hệ thống xả hoặc tháo cạn;
một số tuyến dẫn tự chảy có điểm cao cục bộ.

Ưu điểm là có thể vận chuyển nước mà không cần bơm liên tục nếu đầu xả đủ thấp.

Tuy nhiên siphon thường nhạy với:

khí lọt vào;
thay đổi mực nước;
tích tụ khí;
chất rắn và cặn;
điều kiện mồi.

Trong hệ thống nước thải có nhiều chất rắn hoặc khí hòa tan, yêu cầu vận hành thường khắt khe hơn so với nước sạch.

19. Ví dụ kiểm tra áp suất tại đỉnh siphon

Giả sử một hệ siphon có các điều kiện minh họa:

đỉnh siphon cao hơn mặt nước nguồn (4.0) m;
vận tốc trong ống (1.5) m/s;
tổn thất từ mặt nước nguồn đến đỉnh (1.0) m;
áp suất khí quyển tương đương (10.3) m cột nước.

Cột áp vận tốc:

\frac{v^2}{2g} = \frac{1.5^2}{2\times9.81} \approx0.115\ \text{m}

Áp suất dư tại đỉnh:

\frac{p_{g,S}}{\rho g} = -4.0-0.115-1.0

\frac{p_{g,S}}{\rho g} \approx-5.12\ \text{m}

Áp suất tuyệt đối tương đương:

\frac{p_{S}}{\rho g} = 10.3-5.12

\frac{p_S}{\rho g} \approx5.18\ \text{m cột nước}

Như vậy dù áp suất dư âm hơn 5 m cột nước, áp suất tuyệt đối vẫn dương đáng kể.

Bước tiếp theo không phải kết luận ngay rằng hệ thống an toàn, mà phải so sánh giá trị này với cột áp tương ứng của áp suất hơi bão hòa tại nhiệt độ vận hành và duy trì khoảng dự phòng phù hợp.

Ví dụ cũng cho thấy nếu chỉ xét chiều cao hình học 4 m mà bỏ qua tổn thất và cột áp vận tốc thì sẽ đánh giá áp suất đỉnh cao hơn thực tế khoảng 1,1 m cột nước.

20. Các lỗi thường gặp khi phân tích siphon

20.1. Cho rằng áp suất khí quyển “đẩy nước qua đỉnh”

Áp suất khí quyển là một phần của cân bằng áp suất, nhưng dòng được duy trì bởi chênh lệch tổng cột áp giữa nguồn và đầu xả.

20.2. Chỉ kiểm tra chiều cao đỉnh siphon

Cao độ chỉ là một thành phần. Phải tính thêm cột áp vận tốc và toàn bộ tổn thất từ nguồn đến đỉnh.

20.3. Sử dụng áp suất dư để so sánh với áp suất hơi

Điều kiện hóa hơi phải được kiểm tra bằng *áp suất tuyệt đối*.

20.4. Bỏ qua khí hòa tan

Một hệ thống có thể chưa đạt giới hạn hóa hơi nhưng vẫn phát sinh khí tách ra do giảm áp.

20.5. Cho rằng HGL luôn phải nằm trên đường ống

Trong siphon, HGL nằm dưới tâm ống tại đoạn áp suất âm là hoàn toàn bình thường.

20.6. Không kiểm tra điều kiện mực nước thấp nhất

Khi mực nước bể nguồn giảm, chênh cao từ mặt nước đến đỉnh tăng và áp suất tại đỉnh giảm. Trường hợp mực nước thấp nhất thường bất lợi hơn trường hợp mực nước bình thường.

20.7. Không kiểm tra lưu lượng lớn nhất

Lưu lượng cao làm tăng vận tốc và tổn thất, từ đó kéo HGL xuống thấp hơn tại đỉnh.

21. Quy trình kiểm tra thiết kế một ống siphon

Một quy trình tính hợp lý có thể thực hiện theo chuỗi:

xác định mực nước nguồn lớn nhất và nhỏ nhất;
xác định cao độ đỉnh siphon và đầu xả;
lựa chọn đường kính trong;
tính vận tốc theo từng trạng thái lưu lượng;
xác định Reynolds và hệ số ma sát;
tính tổn thất từ nguồn đến đỉnh;
dựng EGL và HGL;
tính áp suất tuyệt đối tại đỉnh;
so sánh với áp suất hơi tại nhiệt độ bất lợi;
kiểm tra nguy cơ tách khí và tích tụ khí;
kiểm tra điều kiện mồi và tái khởi động;
kiểm tra độ kín khí của toàn bộ nhánh áp suất âm.

22. Kết luận

Ống siphon hoạt động nhờ chênh lệch năng lượng giữa nguồn và đầu xả thấp hơn, trong điều kiện cột chất lỏng trong ống được duy trì liên tục.

Đỉnh siphon là vị trí đặc biệt vì cao độ lớn làm HGL có thể nằm dưới tâm ống, dẫn đến áp suất trong ống thấp hơn khí quyển. Mức áp suất tại đây phụ thuộc đồng thời vào:

cao độ đỉnh;
vận tốc;
tổn thất trên nhánh đi lên;
áp suất khí quyển;
nhiệt độ và áp suất hơi của chất lỏng.

Do đó, giới hạn thiết kế siphon không nên được xác định bằng một giá trị chiều cao cố định. Cách kiểm tra đúng là dựng cân bằng năng lượng, xác định HGL và tính *áp suất tuyệt đối tại đỉnh*, sau đó đánh giá khoảng dự phòng so với áp suất hơi bão hòa và nguy cơ tách khí.

Trong vận hành, độ kín khí và khả năng kiểm soát khí tại đỉnh quan trọng không kém tính toán thủy lực. Một siphon có đủ cột áp về lý thuyết vẫn có thể hoạt động không ổn định nếu khí liên tục xâm nhập hoặc tích tụ tại điểm cao.
