Phương trình Darcy–Weisbach: Tổn thất thủy lực trong đường ống — Hướng dẫn kỹ thuật

19-08-2026 Newater Việt Nam
Phân tích chuyên sâu phương trình Darcy–Weisbach để xác định tổn thất cột áp do ma sát, phương pháp xác định hệ số ma sát f (Colebrook, Swamee–Jain) và ứng dụng trong thiết kế đường ống và bơm.

1. Phương trình Darcy–Weisbach: tính tổn thất thủy lực trong đường ống

Phương trình Darcy–Weisbach là một trong những quan hệ cơ bản nhất để xác định *tổn thất cột áp do ma sát dọc đường trong đường ống*. Khác với các công thức thực nghiệm chỉ phù hợp với một số loại chất lỏng hoặc khoảng điều kiện nhất định, Darcy–Weisbach được xây dựng trên cơ sở cân bằng năng lượng và có thể áp dụng cho nhiều chất lỏng Newton khi xác định đúng hệ số ma sát.

Trong thiết kế hệ thống cấp nước, thoát nước có áp, đường ống công nghệ, trạm bơm và các công trình xử lý nước – nước thải, tổn thất ma sát trong đường ống thường là một thành phần quan trọng của tổng cột áp hệ thống. Sai số trong việc xác định vận tốc, đường kính ống hoặc hệ số ma sát có thể dẫn đến sai lệch đáng kể khi lựa chọn bơm, xác định áp suất vận hành hoặc đánh giá khả năng tải của đường ống.

Phương trình Darcy–Weisbach có dạng:

$$h_f=f\frac{L}{D}\frac{v^2}{2g}$$

Trong đó:

  • \(h_f\): tổn thất cột áp do ma sát dọc đường, m.
  • \(f\): hệ số ma sát Darcy, không thứ nguyên.
  • \(L\): chiều dài đoạn ống, m.
  • \(D\): đường kính trong của ống, m.
  • \(v\): vận tốc trung bình của dòng chảy trong ống, m/s.
  • \(g\): gia tốc trọng trường, m/s².

Nhìn trực tiếp từ phương trình có thể thấy tổn thất thủy lực không chỉ phụ thuộc vào chiều dài đường ống mà còn rất nhạy với vận tốc dòng chảy. Tuy nhiên, vì hệ số ma sát \(f\) cũng thay đổi theo chế độ dòng chảy và độ nhám thành ống, quan hệ thực tế giữa lưu lượng và tổn thất không đơn giản chỉ là tỷ lệ với \(v^2\).

2. Bản chất của tổn thất Darcy–Weisbach

Khi chất lỏng chuyển động trong đường ống, ứng suất cắt xuất hiện giữa các lớp chất lỏng và giữa chất lỏng với thành ống. Một phần cơ năng của dòng chảy liên tục bị chuyển hóa thành nhiệt do tính nhớt và chuyển động rối. Phần cơ năng không thể phục hồi này được biểu diễn dưới dạng tổn thất cột áp \(h_f\).

Trong phương trình năng lượng giữa hai mặt cắt của một đường ống:

$$z_1+\frac{p_1}{\rho g}+\alpha_1\frac{v_1^2}{2g} = z_2+\frac{p_2}{\rho g}+\alpha_2\frac{v_2^2}{2g} +h_f$$

với trường hợp không có bơm, tuabin hoặc các thành phần tổn thất khác giữa hai mặt cắt.

Ở đây:

  • \(z\): cao độ hình học, m.
  • \(p/(\rho g)\): cột áp áp suất, m.
  • \(\alpha v^2/(2g)\): cột áp động năng.
  • \(\alpha\): hệ số hiệu chỉnh động năng.
  • \(\rho\): khối lượng riêng chất lỏng, kg/m³.

Nếu đường ống có đường kính không đổi, dòng ổn định và chất lỏng gần như không nén được thì \(v_1=v_2\). Khi đó, phần suy giảm tổng năng lượng giữa hai mặt cắt chủ yếu được thể hiện qua \(h_f\).

Có thể hiểu \(h_f\) chính là độ giảm của *đường năng lượng* do ma sát dọc thành ống.

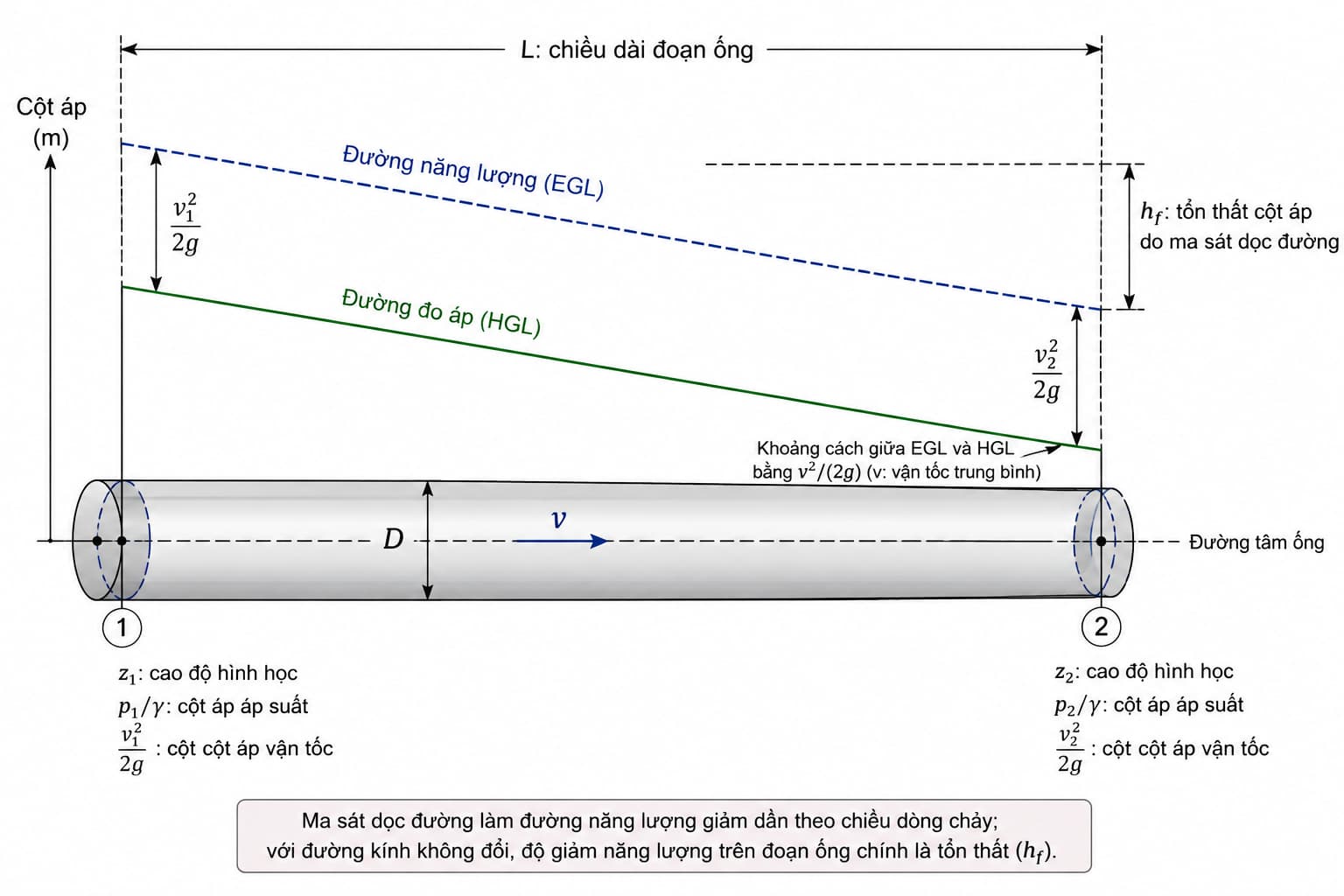

Tổn thất cột áp Darcy–Weisbach và sự suy giảm đường năng lượng trong đường ống

3. Từ tổn thất cột áp đến tổn thất áp suất

Trong nhiều bài toán đường ống, kết quả cần quan tâm không phải cột áp mà là độ giảm áp suất.

Quan hệ giữa tổn thất cột áp và tổn thất áp suất là:

$$\Delta p_f=\rho g h_f$$

Thay phương trình Darcy–Weisbach:

$$\Delta p_f = f\frac{L}{D}\frac{\rho v^2}{2}$$

Do đó, gradient áp suất do ma sát có thể viết:

$$\frac{\Delta p_f}{L} = f\frac{1}{D}\frac{\rho v^2}{2}$$

Dạng này đặc biệt hữu ích khi kiểm tra áp suất trên các đường ống công nghệ dài hoặc khi cần biểu diễn tổn thất dưới dạng Pa/m, kPa/100 m.

Đối với chất lỏng có khối lượng riêng gần như không đổi, sử dụng \(h_f\) thường thuận tiện hơn vì cột áp có ý nghĩa trực tiếp trong phương trình năng lượng và lựa chọn bơm.

4. Ý nghĩa của từng thành phần trong phương trình

4.1. Ảnh hưởng của chiều dài đường ống

Nếu các thông số khác không đổi:

$$h_f\propto L$$

Một đoạn ống dài gấp đôi sẽ tạo tổn thất ma sát dọc đường xấp xỉ gấp đôi.

Đây là lý do chiều dài thực tế của tuyến ống phải được xác định đúng khi tính tổng cột áp hệ thống. Tuy nhiên, không nên tự động cộng chiều dài tương đương của phụ kiện vào chiều dài hình học nếu tổn thất cục bộ đã được tính riêng bằng hệ số \(K\), vì điều đó có thể dẫn đến tính trùng tổn thất.

4.2. Ảnh hưởng của đường kính

Trong biểu thức Darcy–Weisbach:

$$h_f\propto\frac{1}{D}v^2$$

nhưng vận tốc lại liên hệ với lưu lượng theo:

$$v=\frac{Q}{A} = \frac{4Q}{\pi D^2}$$

Nếu lưu lượng \(Q\) không đổi thì:

$$v\propto\frac{1}{D^2}$$

và nếu tạm coi (f) không thay đổi:

$$h_f\propto\frac{1}{D^5}$$

Quan hệ này cho thấy đường kính có ảnh hưởng rất mạnh đến tổn thất thủy lực.

Trong thực tế \(f\) cũng thay đổi khi \(D\) và số Reynolds thay đổi nên số mũ chính xác không cố định bằng 5. Tuy nhiên, kết quả trên vẫn thể hiện đúng bản chất thiết kế: *giảm đường kính một lượng tương đối nhỏ có thể làm tổn thất áp lực tăng rất mạnh*.

Vì vậy, lựa chọn đường kính đường ống không nên chỉ dựa trên việc “đủ tiết diện cho lưu lượng”, mà phải đồng thời đánh giá:

  • vận tốc dòng chảy;
  • tổn thất cột áp;
  • áp suất vận hành;
  • công suất bơm;
  • nguy cơ lắng cặn hoặc tắc nghẽn;
  • chi phí đầu tư và chi phí năng lượng.
4.3. Ảnh hưởng của vận tốc

Nếu \(f\) được coi gần như không đổi:

$$h_f\propto v^2$$

Ví dụ, khi vận tốc tăng gấp đôi, thành phần \(v^2/(2g)\) tăng gấp bốn lần.

Trong dòng chảy rối, \(f\) không hoàn toàn cố định nhưng thường thay đổi chậm hơn nhiều so với \(v^2\). Vì vậy, tổn thất thủy lực của hệ thống đường ống có dòng rối thường có xu hướng gần với quan hệ:

$$h_f\propto Q^n$$

với \(n\) thường gần 2 trong một khoảng vận hành nhất định.

Đây cũng là cơ sở khiến đường đặc tính hệ thống bơm thường được biểu diễn dưới dạng đường cong tăng nhanh theo lưu lượng.

5. Hệ số ma sát Darcy (f)

Hệ số ma sát \(f\) là thành phần quyết định mức độ tác động của ma sát thành ống. Nó không phải một hằng số vật liệu đơn giản mà phụ thuộc chủ yếu vào:

  • số Reynolds \(Re\);
  • độ nhám tương đối \(\varepsilon/D\);
  • chế độ dòng chảy.

Số Reynolds của dòng trong ống tròn được xác định:

$$Re=\frac{\rho vD}{\mu} = \frac{vD}{\nu}$$

Trong đó:

  • \(\mu\): độ nhớt động lực, Pa·s.
  • \(\nu=\mu/\rho\): độ nhớt động học, m²/s.
  • \(\varepsilon\): độ nhám tuyệt đối của bề mặt trong ống, m.

Độ nhám tương đối:

$$\frac{\varepsilon}{D}$$

là đại lượng không thứ nguyên thể hiện mức độ nhám của thành ống so với kích thước thủy lực của dòng chảy.

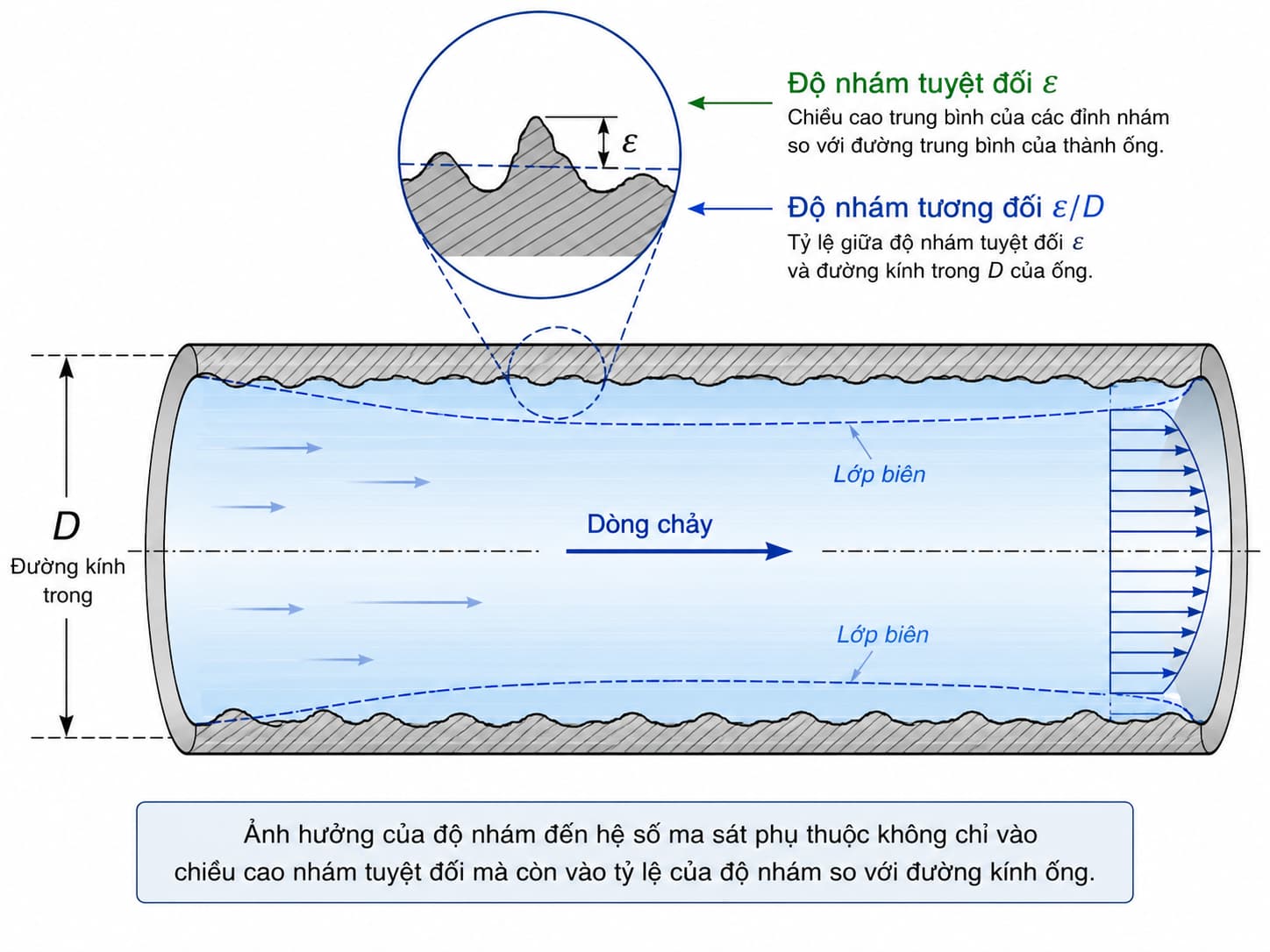

Độ nhám tuyệt đối và độ nhám tương đối của thành ống

6. Hệ số ma sát trong dòng chảy tầng

Đối với dòng chảy tầng phát triển đầy đủ trong ống tròn:

$$f=\frac{64}{Re}$$

Khi thay vào Darcy–Weisbach:

$$h_f = \frac{64}{Re} \frac{L}{D} \frac{v^2}{2g}$$

Vì \(Re\propto v\), nên đối với dòng tầng:

$$h_f\propto v$$

hoặc:

$$h_f\propto Q$$

Đây là điểm khác biệt quan trọng so với dòng rối, nơi tổn thất thường tăng gần với bình phương lưu lượng.

Trong chế độ dòng tầng, độ nhám thành ống gần như không chi phối hệ số ma sát theo cách nó tác động trong dòng rối. Ảnh hưởng chủ yếu đến từ tính nhớt của chất lỏng.

7. Hệ số ma sát trong dòng chảy rối

Khi dòng chuyển sang chế độ rối, hệ số ma sát phụ thuộc đồng thời vào \(Re\) và \(\varepsilon/D\).

Một trong những quan hệ được sử dụng phổ biến là phương trình Colebrook–White:

$$\frac{1}{\sqrt{f}} = -2\log_{10} \left( \frac{\varepsilon}{3.7D} + \frac{2.51}{Re\sqrt{f}} \right)$$

Do (f) xuất hiện ở cả hai vế, phương trình phải được giải lặp hoặc giải bằng công cụ số.

Về mặt vật lý, phương trình cho thấy hai ảnh hưởng cùng tồn tại:

  • ảnh hưởng của độ nhớt thông qua \(Re\);
  • ảnh hưởng của độ nhám thành ống thông qua \(\varepsilon/D\).

Khi \(Re\) tăng rất lớn và ảnh hưởng của độ nhám trở nên chi phối, hệ số ma sát dần ít phụ thuộc vào Reynolds. Đây là vùng dòng rối nhám hoàn toàn.

Trong tính toán tự động, việc giải Colebrook bằng phép lặp không gây khó khăn. Khi cần tính nhanh thủ công hoặc lập bảng tính, có thể sử dụng các phương trình tường minh gần đúng phù hợp với phạm vi áp dụng của chúng.

Một biểu thức thường dùng là dạng Swamee–Jain:

$$f= \frac{0.25} { \left[ \log_{10} \left( \frac{\varepsilon}{3.7D} + \frac{5.74}{Re^{0.9}} \right) \right]^2 }$$

Khi sử dụng các công thức gần đúng, cần bảo đảm \(Re\) và \(\varepsilon/D\) nằm trong phạm vi áp dụng của phương trình được chọn.

7.1. Biểu đồ Moody

Biểu đồ Moody biểu diễn \(f\) theo \(Re\) cho nhiều giá trị \(\varepsilon/D\), qua đó cho phép nhìn trực quan sự chuyển đổi giữa các vùng dòng chảy.

Trong vùng dòng tầng, đường biểu diễn tuân theo:

$$f=\frac{64}{Re}$$

Khi chuyển sang dòng rối, các đường cong tách dần theo độ nhám tương đối.

Biểu đồ Moody đặc biệt hữu ích để hiểu bản chất của hệ số ma sát, mặc dù trong tính toán thiết kế hiện nay \(f\) thường được xác định trực tiếp bằng phương trình hoặc phần mềm.

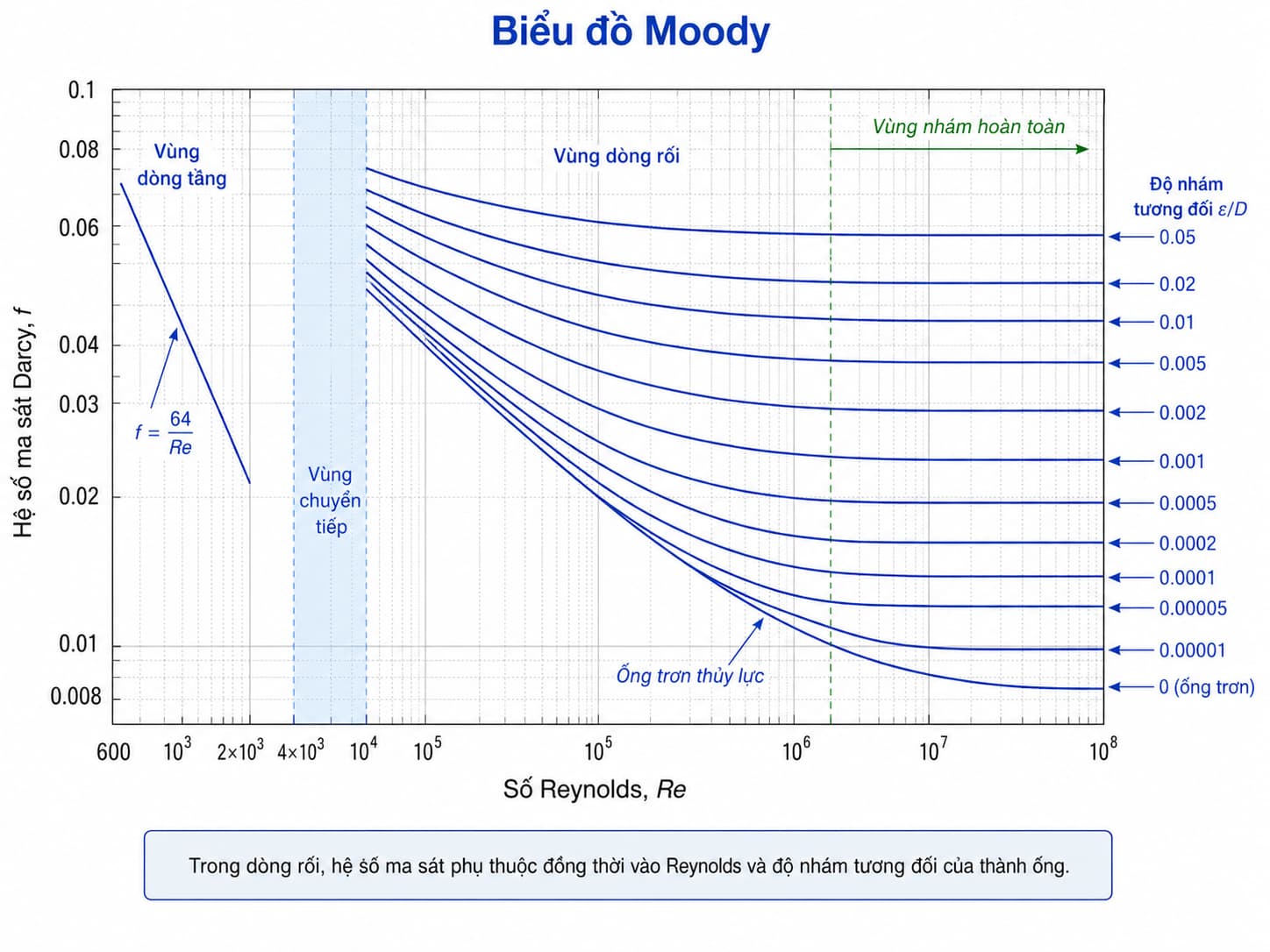

Biểu đồ Moody xác định hệ số ma sát Darcy theo Reynolds và độ nhám tương đối

8. Không nhầm hệ số ma sát Darcy và Fanning

Một lỗi dễ gặp khi sử dụng tài liệu quốc tế là nhầm hệ số ma sát Darcy với hệ số ma sát Fanning.

Quan hệ giữa hai hệ số là:

$$f_D=4f_F$$

Trong đó:

  • \(f_D\): hệ số ma sát Darcy.
  • \(f_F\): hệ số ma sát Fanning.

Phương trình Darcy–Weisbach trong bài này sử dụng \(f_D\):

$$h_f=f_D\frac{L}{D}\frac{v^2}{2g}$$

Nếu lấy một giá trị hệ số Fanning rồi đưa trực tiếp vào phương trình trên, tổn thất tính được sẽ thấp hơn bốn lần.

Do đó, khi lấy hệ số ma sát từ phần mềm, biểu đồ, tài liệu hoặc công thức khác, phải kiểm tra rõ loại hệ số được sử dụng.

9. Xác định vận tốc từ lưu lượng

Trong thực tế thiết kế, đầu vào thường là lưu lượng \(Q\), không phải vận tốc.

Đối với ống tròn:

$$A=\frac{\pi D^2}{4}$$

và:

$$v=\frac{Q}{A} = \frac{4Q}{\pi D^2}$$

Do đó, quy trình tính Darcy–Weisbach thường không bắt đầu trực tiếp từ \(h_f\), mà theo chuỗi:

$$Q,D \rightarrow v \rightarrow Re \rightarrow \frac{\varepsilon}{D} \rightarrow f \rightarrow h_f$$

10. Ví dụ tính toán Darcy–Weisbach

Xét một ví dụ minh họa với các giả thiết:

  • chiều dài đường ống \(L=100\) m;
  • đường kính trong \(D=0.15\) m;
  • lưu lượng \(Q=0.020\) m³/s;
  • độ nhám tuyệt đối giả định \(\varepsilon=0.0001\) m;
  • độ nhớt động học của chất lỏng giả định \(\nu=1.0\times10^{-6}\) m²/s;
  • \(g=9.81\) m/s².

Diện tích tiết diện:

$$A= \frac{\pi D^2}{4} = \frac{\pi(0.15)^2}{4} \approx0.01767\ \text{m}^2$$

Vận tốc:

$$v= \frac{Q}{A} = \frac{0.020}{0.01767} \approx1.132\ \text{m/s}$$

Số Reynolds:

$$Re= \frac{vD}{\nu} = \frac{1.132\times0.15}{1.0\times10^{-6}} \approx1.70\times10^5$$

Dòng chảy thuộc vùng rối.

Độ nhám tương đối:

$$\frac{\varepsilon}{D} = \frac{0.0001}{0.15} \approx6.67\times10^{-4}$$

Nếu sử dụng biểu thức Swamee–Jain:

$$f\approx0.0200$$

Tổn thất cột áp:

$$h_f= 0.0200 \times \frac{100}{0.15} \times \frac{1.132^2}{2\times9.81}$$
$$h_f\approx0.87\ \text{m}$$

Như vậy, riêng ma sát dọc đường trên đoạn ống 100 m tạo tổn thất khoảng 0,87 m cột chất lỏng theo các giả thiết đã chọn.

Kết quả này chưa bao gồm tổn thất qua van, co, tê, thu mở rộng, cửa vào, cửa ra hoặc các thiết bị trên tuyến.

Điểm quan trọng của ví dụ không phải giá trị 0,87 m, mà là trình tự tính: không thể chọn tùy ý \(f\) rồi đưa vào Darcy–Weisbach mà phải xác định \(f\) từ \(Re\) và độ nhám tương đối.

11. Tổn thất dọc đường và tổn thất cục bộ

Darcy–Weisbach mô tả tổn thất ma sát phân bố dọc theo chiều dài đường ống.

Các phụ kiện hoặc thay đổi hình học thường được tính bằng:

$$h_m=K\frac{v^2}{2g}$$

Trong đó:

  • \(h_m\): tổn thất cục bộ, m;
  • \(K\): hệ số tổn thất cục bộ.

Tổng tổn thất trên tuyến có thể biểu diễn:

$$h_L = \sum h_f+\sum h_m$$

hay:

$$h_L = \sum \left( f\frac{L}{D}\frac{v^2}{2g} \right) + \sum \left( K\frac{v^2}{2g} \right)$$

Nếu hệ thống gồm nhiều đoạn có đường kính hoặc lưu lượng khác nhau, không nên sử dụng một vận tốc duy nhất cho toàn tuyến. Mỗi đoạn cần được tính với \(D\), \(v\), \(Re\) và \(f\) tương ứng.

11.1. Phương pháp chiều dài tương đương

Tổn thất cục bộ đôi khi được quy đổi thành một chiều dài ống tương đương \(L_e\):

$$K\frac{v^2}{2g} = f\frac{L_e}{D}\frac{v^2}{2g}$$

suy ra:

$$\frac{L_e}{D} = \frac{K}{f}$$

Phương pháp này thuận tiện cho một số bảng thiết kế, nhưng về mặt tính toán trực tiếp, sử dụng hệ số \(K\) thường minh bạch hơn vì tránh trộn chiều dài hình học với tổn thất do phụ kiện.

12. Darcy–Weisbach trong phương trình cột áp hệ thống

Đối với một hệ thống bơm giữa hai bể hở, cột áp bơm có thể biểu diễn khái quát:

$$H_p = \Delta z + \sum h_f + \sum h_m$$

nếu áp suất tại hai mặt thoáng bằng nhau và vận tốc tại bể có thể bỏ qua.

Trong đó \(\Delta z\) là cột áp tĩnh.

Vì thành phần ma sát phụ thuộc lưu lượng, có thể viết đường đặc tính hệ thống dưới dạng:

$$H_{sys} = H_{static} + H_{loss}(Q)$$

Trong vùng dòng rối, nếu coi \(f\) thay đổi không nhiều:

$$H_{loss}\approx kQ^2$$

do đó:

$$H_{sys}\approx H_{static}+kQ^2$$

Đây là mối liên hệ trực tiếp giữa Darcy–Weisbach và bài toán xác định điểm làm việc của bơm.

Khi tăng lưu lượng, không chỉ lưu lượng qua bơm thay đổi mà tổn thất đường ống cũng tăng nhanh, làm điểm làm việc dịch chuyển trên đường đặc tính bơm.

13. Ảnh hưởng của độ nhám thực tế của đường ống

Trong tính toán lý tưởng, \(\varepsilon\) thường được lấy từ đặc tính vật liệu hoặc dữ liệu nhà sản xuất. Tuy nhiên, đường ống sau một thời gian vận hành có thể có trạng thái bề mặt khác đáng kể so với lúc mới.

Các yếu tố có thể làm thay đổi đặc tính thủy lực gồm:

  • ăn mòn;
  • đóng cặn;
  • kết tủa khoáng;
  • bám màng sinh học;
  • tích tụ chất rắn;
  • sai lệch đường kính trong thực tế;
  • biến dạng hoặc xuống cấp bề mặt.

Vì vậy, khi đánh giá hệ thống đang vận hành, việc sử dụng độ nhám của “ống mới” có thể làm đánh giá thấp tổn thất.

Đối với đường ống nước thải, vấn đề còn phức tạp hơn vì sự tích tụ cặn hoặc chất rắn có thể đồng thời làm tăng độ nhám và giảm tiết diện thủy lực. Khi đó, tác động lên tổn thất có thể lớn hơn nhiều so với chỉ thay đổi \(\varepsilon\).

14. Đường kính nào được sử dụng trong Darcy–Weisbach?

Đối với ống tròn chảy đầy, \(D\) là *đường kính trong thực tế* của đường ống.

Không nên mặc nhiên sử dụng đường kính danh nghĩa nếu đường kính trong khác đáng kể do:

  • chiều dày thành ống;
  • cấp áp lực;
  • vật liệu;
  • lớp lót;
  • đóng cặn.

Do vận tốc phụ thuộc vào \(D^2\) và Darcy–Weisbach còn chứa thêm tỷ số \(L/D\), sai số trong đường kính có thể gây sai số lớn trong \(h_f\).

Đối với ống hoặc kênh kín có tiết diện không tròn, có thể sử dụng đường kính thủy lực:

$$D_h=\frac{4A}{P_w}$$

Trong đó:

  • \(A\): diện tích tiết diện dòng chảy;
  • \(P_w\): chu vi ướt.

Tuy nhiên, việc áp dụng các tương quan hệ số ma sát của ống tròn cho tiết diện không tròn cần xem xét điều kiện hình học và chế độ dòng chảy, đặc biệt khi tiết diện khác xa dạng tròn.

15. Điều kiện áp dụng và các giả thiết cần chú ý

Dạng Darcy–Weisbach thông dụng phù hợp nhất với dòng ổn định hoặc gần ổn định trong đường ống có chất lỏng được xem là liên tục.

Khi áp dụng cần xác định rõ:

  • đường ống có chảy đầy hay không;
  • chất lỏng có thể xem là Newton hay không;
  • dòng có ổn định hay biến động mạnh;
  • mật độ và độ nhớt có thay đổi đáng kể theo nhiệt độ hay không;
  • có hiện tượng hai pha khí – lỏng hay không;
  • có đóng cặn hoặc huyền phù đậm đặc làm thay đổi tính lưu biến hay không.

Đối với bùn đặc, polymer, dung dịch có tính phi Newton hoặc dòng hai pha, không nên sử dụng máy móc quan hệ (Re), (f) và Colebrook của chất lỏng Newton.

Darcy–Weisbach vẫn cung cấp khung cân bằng năng lượng hữu ích, nhưng mô hình xác định hệ số ma sát phải phù hợp với tính lưu biến và trạng thái dòng thực tế.

16. Những lỗi thường gặp khi sử dụng Darcy–Weisbach

16.1. Sử dụng đường kính danh nghĩa thay cho đường kính trong

Sai số này làm sai đồng thời vận tốc, Reynolds, độ nhám tương đối và tỷ số \(L/D\).

16.2. Chọn hệ số ma sát cố định cho mọi trường hợp

Một giá trị (f) có thể phù hợp với một khoảng vận hành nhưng không phải hằng số phổ quát.

Khi lưu lượng, nhiệt độ, đường kính hoặc trạng thái bề mặt thay đổi, \(Re\) hoặc \(\varepsilon/D\) cũng thay đổi.

16.3. Nhầm hệ số Darcy với Fanning

Sai số có thể lên đến hệ số 4 nếu dùng trực tiếp sai định nghĩa.

16.4. Dùng cùng một vận tốc cho các đoạn ống khác đường kính

Mỗi đoạn phải tính:

$$v_i=\frac{Q_i}{A_i}$$

Nếu tuyến có phân nhánh, \(Q_i\) cũng thay đổi giữa các đoạn.

16.5. Bỏ qua tổn thất cục bộ

Với tuyến dài và ít phụ kiện, ma sát dọc đường có thể chi phối. Nhưng trong hệ thống có nhiều van, co, thiết bị hoặc tuyến ống ngắn, tổn thất cục bộ có thể trở thành thành phần đáng kể.

16.6. Tính trùng tổn thất phụ kiện

Nếu đã cộng tổn thất bằng \(K\), không nên tiếp tục cộng chiều dài tương đương của chính phụ kiện đó.

16.7. Sử dụng độ nhám không phù hợp với trạng thái vận hành

Đặc biệt với hệ thống cũ, nước thải hoặc chất lỏng dễ đóng cặn, đây có thể là nguồn sai số đáng kể.

17. So sánh Darcy–Weisbach với các công thức thực nghiệm

Darcy–Weisbach có ưu điểm lớn là cấu trúc vật lý rõ ràng và sử dụng được cho nhiều chất lỏng khi xác định đúng hệ số ma sát.

Một số công thức thực nghiệm khác có thể thuận tiện cho những bài toán nhất định, nhưng thường có phạm vi áp dụng hẹp hơn về:

  • loại chất lỏng;
  • đơn vị;
  • đường kính;
  • trạng thái bề mặt;
  • chế độ dòng.

Darcy–Weisbach yêu cầu thêm bước xác định (f), nhưng đổi lại cho phép người thiết kế nhìn rõ tác động của Reynolds, độ nhớt và độ nhám.

Đối với các công cụ tính toán hiện đại, việc giải Colebrook hoặc tính (f) gần như không còn là trở ngại. Vì vậy, Darcy–Weisbach là lựa chọn phù hợp khi cần một mô hình thủy lực có tính tổng quát và minh bạch.

18. Ý nghĩa của Darcy–Weisbach trong thiết kế công trình xử lý

Trong công trình xử lý nước và nước thải, phương trình Darcy–Weisbach có thể xuất hiện ở nhiều bài toán:

  • tính tổn thất đường ống hút và đẩy của bơm;
  • xác định cột áp tổng của trạm bơm;
  • kiểm tra HGL của tuyến ống áp lực;
  • tính đường ống tuần hoàn bùn hoặc nước;
  • tính đường ống cấp hóa chất khi có kích thước và chế độ dòng phù hợp;
  • tính tổn thất giữa các công trình đơn vị có dòng chảy trong ống;
  • kiểm tra áp lực còn lại tại các điểm phân phối;
  • xây dựng đường đặc tính hệ thống.

Trong các bài toán này, giá trị của Darcy–Weisbach không chỉ nằm ở việc tính ra một con số \(h_f\). Quan trọng hơn là nó cho phép liên kết trực tiếp:

$$Q \rightarrow v \rightarrow Re \rightarrow f \rightarrow h_f \rightarrow H_{system} \rightarrow \text{điểm làm việc của hệ thống}$$

Do đó, đây là một phương trình nền tảng để hiểu toàn bộ logic thủy lực của mạng đường ống và hệ thống bơm.

19. Kết luận

Phương trình Darcy–Weisbach biểu diễn tổn thất ma sát dọc đường dưới dạng:

$$h_f=f\frac{L}{D}\frac{v^2}{2g}$$

Để sử dụng đúng phương trình, cần đặc biệt chú ý ba vấn đề.

Thứ nhất, vận tốc phải được xác định từ *đường kính trong thực tế* và lưu lượng của từng đoạn ống.

Thứ hai, hệ số ma sát (f) phải phù hợp với số Reynolds và độ nhám tương đối. Với dòng tầng có thể sử dụng (f=64/Re); với dòng rối cần xác định theo Colebrook–White, biểu đồ Moody hoặc quan hệ gần đúng phù hợp.

Thứ ba, tổn thất Darcy–Weisbach chỉ là tổn thất phân bố dọc đường. Khi tính tổng cột áp hệ thống còn phải xét tổn thất cục bộ, cao độ hình học và các thành phần năng lượng khác.

Trong thiết kế thực tế, ảnh hưởng mạnh của đường kính và vận tốc khiến Darcy–Weisbach trở thành một công cụ quan trọng không chỉ để tính tổn thất mà còn để đánh giá tính hợp lý của đường kính ống, công suất bơm và chi phí năng lượng của hệ thống.

Bài viết liên quan

Ống siphon — nguyên lý, HGL/EGL, áp suất đỉnh và kiểm tra thiết kế
