Phân biệt hấp phụ vật lý và hấp phụ hóa học trong xử lý môi trường — Cơ chế và ứng dụng kỹ thuật

1. Mở đầu

Hấp phụ là một trong những cơ chế quan trọng nhất trong xử lý nước, nước thải và khí thải. Than hoạt tính giữ các hợp chất hữu cơ, vật liệu chứa oxit kim loại giữ phosphat hoặc arsenic, zeolit giữ một số ion, còn các vật liệu chức năng hóa được phát triển để loại bỏ chọn lọc kim loại hoặc chất ô nhiễm đặc thù. Tuy cùng được gọi là hấp phụ, lực giữ chất ô nhiễm trên bề mặt vật liệu có thể khác nhau đáng kể.

Hai khái niệm thường được sử dụng để mô tả bản chất tương tác này là *hấp phụ vật lý (physisorption) và hấp phụ hóa học (chemisorption)*. Việc phân biệt hai cơ chế không chỉ có ý nghĩa lý thuyết. Nó liên quan trực tiếp đến khả năng hấp phụ, tính chọn lọc, ảnh hưởng của nhiệt độ, khả năng giải hấp – tái sinh vật liệu và cách diễn giải kết quả thí nghiệm.

Điểm quan trọng là không nên xem hấp phụ vật lý và hấp phụ hóa học như hai trạng thái luôn tách biệt tuyệt đối. Trong nhiều hệ xử lý thực tế, đặc biệt với nước và nước thải có thành phần phức tạp, nhiều dạng tương tác có thể đồng thời tồn tại.

2. Hấp phụ là hiện tượng gì?

Theo thuật ngữ của IUPAC, hấp phụ là hiện tượng làm tăng nồng độ của một chất tại bề mặt phân cách do tác dụng của các lực bề mặt; hiện tượng này có thể xảy ra tại bề mặt rắn – lỏng hoặc rắn – khí.

Trong một hệ hấp phụ rắn – lỏng:

• *Chất hấp phụ* là pha rắn tạo bề mặt hấp phụ, chẳng hạn than hoạt tính, zeolit, alumina hoạt tính, biochar hoặc vật liệu oxit kim loại.
• *Chất bị hấp phụ* là chất từ pha lỏng được giữ tại hoặc gần bề mặt vật liệu.

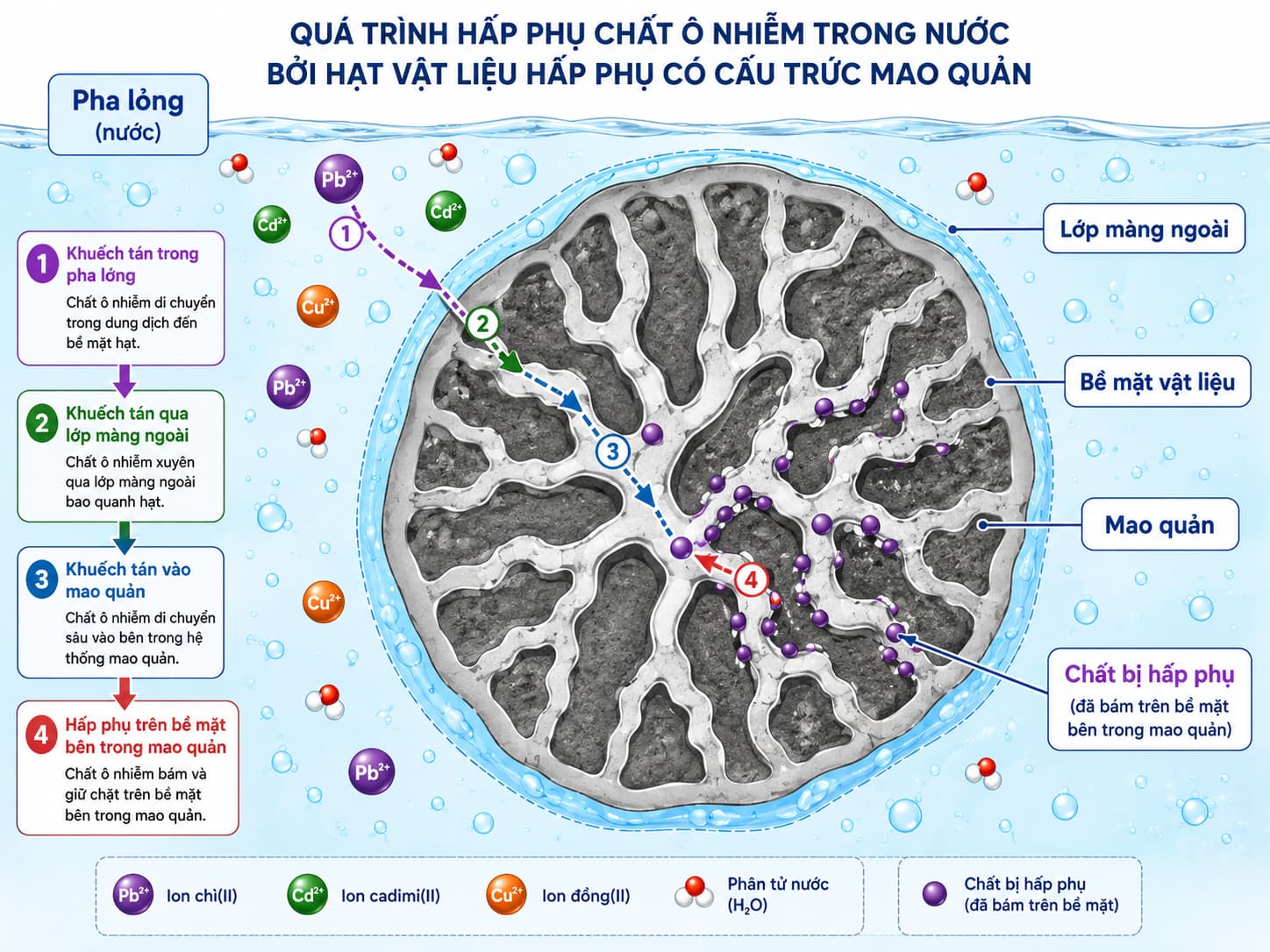

• *Bề mặt hấp phụ* không chỉ là bề mặt hình học nhìn thấy bên ngoài hạt. Với vật liệu xốp, phần lớn diện tích bề mặt có thể nằm trong hệ thống vi mao quản và mao quản của hạt.

Hấp phụ cần được phân biệt với hấp thụ. Trong hấp phụ, sự tích tụ chủ yếu xảy ra tại vùng bề mặt hoặc bề mặt phân cách; trong hấp thụ, chất đi vào thể tích của pha vật liệu. Thuật ngữ chung *sorption* có thể được sử dụng khi cả hai hiện tượng cùng xảy ra hoặc khi cơ chế thực tế chưa được xác định rõ.

3. Bản chất của hấp phụ vật lý

Hấp phụ vật lý là quá trình trong đó chất bị hấp phụ được giữ trên bề mặt chủ yếu bởi các tương tác liên phân tử, đặc biệt là lực van der Waals, mà không gây ra sự thay đổi đáng kể cấu trúc orbital điện tử của các chất tham gia. Đây cũng là cách IUPAC phân biệt hấp phụ vật lý với hấp phụ hóa học.

Có thể hình dung hấp phụ vật lý như sự hút giữa bề mặt vật liệu và phân tử chất ô nhiễm mà không cần hình thành một liên kết hóa học mới có tính đặc hiệu cao.

3.1. Lực tương tác tương đối yếu nhưng tổng hiệu ứng có thể lớn

Một tương tác van der Waals riêng lẻ tương đối yếu. Tuy nhiên, đối với một phân tử hữu cơ có kích thước lớn tiếp xúc với bề mặt carbon trên một diện tích đáng kể, tổng hợp rất nhiều tương tác yếu có thể tạo nên ái lực hấp phụ đủ lớn.

Điều này giải thích tại sao than hoạt tính có thể giữ hiệu quả nhiều hợp chất hữu cơ mặc dù giữa chất ô nhiễm và bề mặt carbon không nhất thiết phải hình thành liên kết hóa học mới.

Khả năng hấp phụ vật lý thường chịu ảnh hưởng mạnh bởi:

• diện tích bề mặt hữu hiệu của vật liệu;
• kích thước và phân bố mao quản;
• khả năng phân cực của phân tử;
• tính tương hợp giữa bề mặt và chất bị hấp phụ;
• đặc tính ưa nước – kỵ nước;
• nhiệt độ;
• nồng độ hoặc áp suất riêng phần của chất bị hấp phụ.

Trong dung dịch nước, tình hình phức tạp hơn hệ khí – rắn vì phân tử nước, ion và các chất hữu cơ khác đồng thời cạnh tranh với chất mục tiêu tại bề mặt vật liệu.

3.2. Hấp phụ vật lý có thể tạo nhiều lớp

Do tương tác không nhất thiết chỉ giới hạn tại các vị trí tạo liên kết hóa học cụ thể, hấp phụ vật lý trên bề mặt thích hợp có thể tiếp tục từ lớp phân tử đầu tiên sang những lớp tiếp theo.

Trong hấp phụ khí trên bề mặt rắn, điều này là cơ sở của các mô hình hấp phụ đơn lớp – đa lớp và phương pháp BET xác định diện tích bề mặt. IUPAC cũng phân biệt dung lượng đơn lớp trong hấp phụ vật lý với hấp phụ hóa học.

Tuy nhiên, đối với hấp phụ chất ô nhiễm từ nước bằng vật liệu xốp, không nên đơn giản diễn giải toàn bộ quá trình theo hình ảnh “nhiều lớp phân tử”. Sự lấp đầy vi mao quản, tương tác dung môi – bề mặt và cạnh tranh hấp phụ thường đóng vai trò rất lớn.

3.3. Khả năng giải hấp thường thuận lợi hơn

Do liên kết giữa chất bị hấp phụ và bề mặt tương đối yếu, hấp phụ vật lý thường có tính thuận nghịch cao hơn hấp phụ hóa học. Khi thay đổi nhiệt độ, nồng độ, áp suất hoặc thành phần pha lỏng, cân bằng có thể dịch chuyển và chất đã hấp phụ có thể được giải hấp.

Đây là cơ sở quan trọng của quá trình tái sinh một số vật liệu hấp phụ.

Tuy nhiên, “hấp phụ vật lý” không đồng nghĩa với “dễ tái sinh trong mọi trường hợp”. Một hợp chất hữu cơ nằm sâu trong vi mao quản của than hoạt tính vẫn có thể khó giải hấp do ái lực cao và hạn chế khuếch tán. Khi tái sinh nhiệt, vật liệu còn có thể xảy ra phản ứng phân hủy hoặc biến đổi hóa học của chất đã hấp phụ.

4. Bản chất của hấp phụ hóa học

IUPAC định nghĩa hấp phụ hóa học là quá trình hấp phụ dẫn đến hình thành liên kết hóa học hoặc tương tác mạnh giữa chất hấp phụ và chất bị hấp phụ trên bề mặt.

Khác với hấp phụ vật lý, bản chất của quá trình không chỉ là lực hút giữa hai phân tử nằm gần nhau. Chất bị hấp phụ tương tác với những vị trí hoạt động cụ thể trên bề mặt và có thể làm thay đổi trạng thái điện tử hoặc cấu trúc liên kết tại vùng bề mặt.

Ví dụ tổng quát có thể biểu diễn:

Trong đó \(S{-}OH\) biểu diễn một nhóm chức bề mặt và \(A\) là chất bị hấp phụ. Phương trình trên chỉ minh họa bản chất tạo liên kết bề mặt; phản ứng thực tế phụ thuộc vào vật liệu và chất ô nhiễm cụ thể.

4.1. Tính chọn lọc thường cao hơn

Do cần có sự tương hợp về hóa học giữa chất bị hấp phụ và vị trí hoạt động, hấp phụ hóa học thường có tính đặc hiệu cao hơn.

Một vật liệu chứa nhóm chức hoặc kim loại hoạt động thích hợp có thể có ái lực rất mạnh với một nhóm chất nhưng gần như không hấp phụ những chất khác.

Đây là cơ sở của nhiều vật liệu hấp phụ chuyên dụng, chẳng hạn:

• oxit hoặc hydroxide kim loại hấp phụ các oxyanion;
• vật liệu biến tính lưu huỳnh có ái lực với một số kim loại;
• vật liệu chức năng hóa amine tương tác với các chất có tính acid;
• bề mặt mang các nhóm chức đặc hiệu tạo phức với ion kim loại.

Trong thiết kế xử lý, tính chọn lọc này vừa là ưu điểm vừa là hạn chế. Vật liệu có thể loại bỏ rất tốt chất mục tiêu nhưng hiệu quả phụ thuộc mạnh vào pH, dạng tồn tại hóa học của chất ô nhiễm và sự cạnh tranh của các ion khác.

4.2. Số vị trí hấp phụ bị giới hạn bởi hóa học bề mặt

Hấp phụ hóa học xảy ra tại các vị trí hoạt động xác định. Khi những vị trí này đã được chiếm giữ, khả năng tiếp tục hấp phụ hóa học sẽ bị giới hạn.

Vì vậy, khái niệm phủ đơn lớp có ý nghĩa đặc biệt trong hấp phụ hóa học. IUPAC mô tả dung lượng đơn lớp của hấp phụ hóa học là lượng chất cần thiết để chiếm các vị trí hấp phụ được xác định bởi cấu trúc chất hấp phụ và bản chất hóa học của chất tham gia.

Điều này không có nghĩa một vật liệu thực tế chỉ có thể chứa đúng một lớp chất trên toàn bộ bề mặt. Sau khi hình thành lớp hấp phụ hóa học, những hiện tượng hấp phụ vật lý khác vẫn có thể xảy ra trên hệ.

4.3. Có thể tồn tại năng lượng hoạt hóa

Một số quá trình hấp phụ hóa học cần vượt qua một hàng rào năng lượng trước khi hình thành liên kết bề mặt. Vì vậy, tốc độ hấp phụ có thể nhạy với nhiệt độ.

Ở nhiệt độ thấp, mặc dù trạng thái hấp phụ cuối cùng có thể thuận lợi về nhiệt động, tốc độ đạt đến trạng thái đó vẫn có thể chậm do động học phản ứng bề mặt.

Đây là điểm cần đặc biệt lưu ý khi diễn giải ảnh hưởng của nhiệt độ: không thể kết luận đơn giản rằng tăng nhiệt độ luôn làm giảm hấp phụ hóa học.

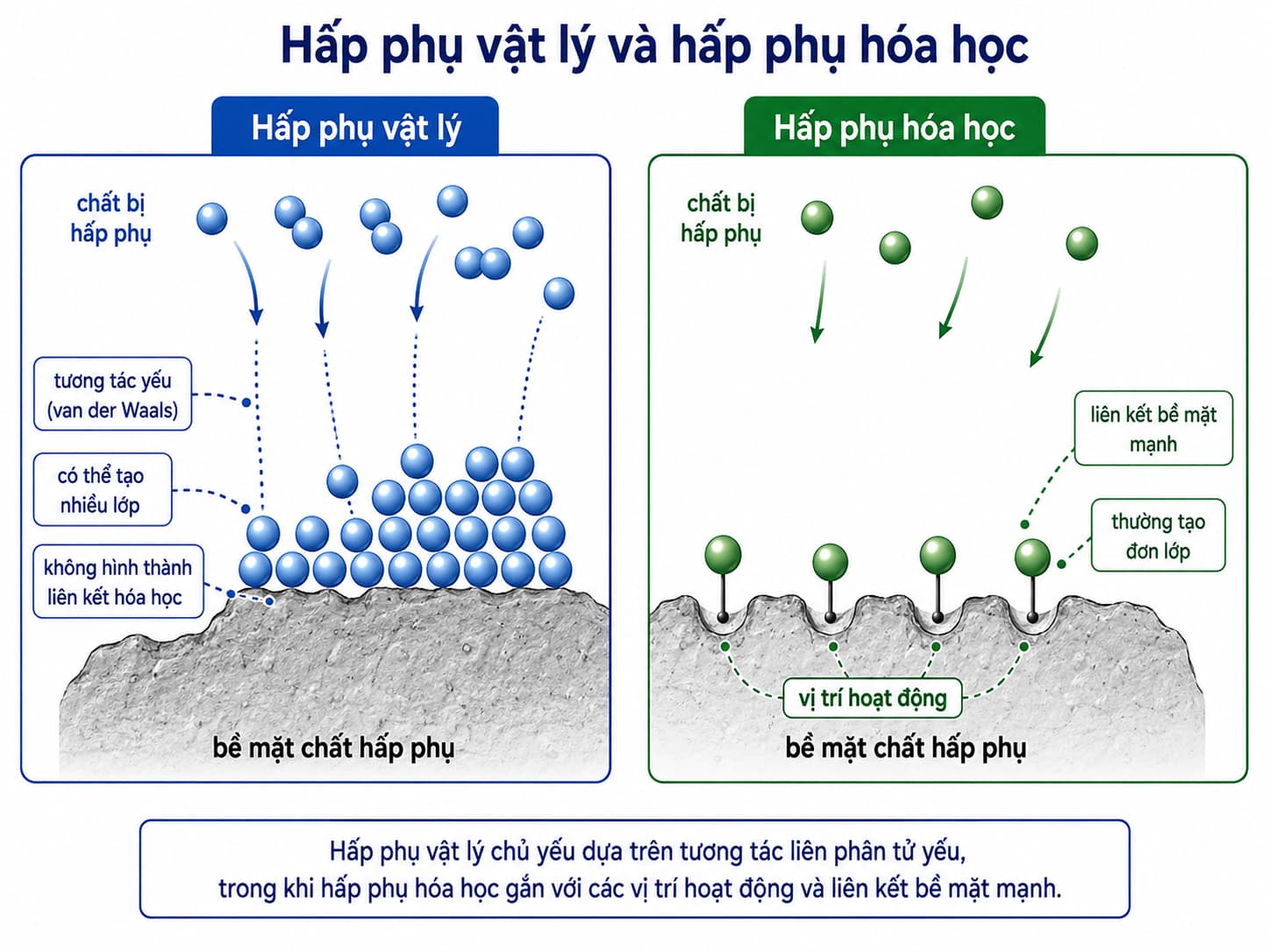

5. So sánh hấp phụ vật lý và hấp phụ hóa học

Bảng trên mô tả các xu hướng điển hình, không phải tiêu chí tuyệt đối để xác định cơ chế. Trong hệ hấp phụ thực tế, ranh giới giữa hai loại có thể không rõ ràng.

6. Nhiệt động học giúp giải thích hai cơ chế như thế nào?

Đối với quá trình hấp phụ ở trạng thái cân bằng, quan hệ nhiệt động cơ bản là:

Trong đó:

• \(\Delta G\) là biến thiên năng lượng tự do Gibbs;
• \(\Delta H\) là biến thiên enthalpy;
• \(\Delta S\) là biến thiên entropy;
• \(T\) là nhiệt độ tuyệt đối.

Quá trình tự diễn biến theo chiều hấp phụ tại điều kiện đang xét khi \(\Delta G < 0\).

Khi một phân tử từ pha khí hoặc pha lỏng bị giữ trên bề mặt, mức độ tự do chuyển động của nó thường giảm, vì vậy \(\Delta S\) thường có xu hướng âm. Để quá trình hấp phụ vẫn thuận lợi, thành phần enthalpy phải đủ thuận lợi để bù lại tổn thất entropy.

Cả hấp phụ vật lý và nhiều quá trình hấp phụ hóa học đều thường tỏa nhiệt. Vì vậy, xét riêng cân bằng, tăng nhiệt độ thường làm giảm mức độ hấp phụ của một quá trình tỏa nhiệt.

Tuy nhiên, đối với hấp phụ hóa học có hàng rào hoạt hóa, tăng nhiệt độ có thể đồng thời làm tăng tốc độ phản ứng bề mặt. Trong thí nghiệm với thời gian tiếp xúc hữu hạn, lượng chất hấp phụ đo được vì vậy có thể tăng khi tăng nhiệt độ trong một khoảng nhất định.

Đây là một trong những nguyên nhân khiến việc xác định cơ chế chỉ dựa vào xu hướng nhiệt độ có thể dẫn đến kết luận sai.

7. Năng lượng hấp phụ có dùng để phân biệt hai cơ chế không?

Về nguyên tắc, hấp phụ hóa học thường có năng lượng tương tác lớn hơn hấp phụ vật lý. Nhiệt hấp phụ vật lý thường có cùng cấp độ với các tương tác liên phân tử và quá trình ngưng tụ, trong khi hình thành liên kết hóa học bề mặt có thể giải phóng năng lượng lớn hơn đáng kể.

Tuy nhiên, *không nên sử dụng một giá trị năng lượng duy nhất làm ranh giới tuyệt đối giữa hấp phụ vật lý và hấp phụ hóa học*.

Các khoảng năng lượng được trích dẫn trong tài liệu thường chồng lấn do:

• bản chất vật liệu khác nhau;
• bề mặt không đồng nhất;
• nhiều vị trí hấp phụ có năng lượng khác nhau;
• hấp phụ trong dung dịch chịu ảnh hưởng của hydrat hóa và dung môi;
• nhiều cơ chế có thể tồn tại đồng thời;
• giá trị năng lượng suy ra từ mô hình không nhất thiết tương đương trực tiếp với năng lượng liên kết thực tế.

Do đó, năng lượng hấp phụ nên được sử dụng như một bằng chứng hỗ trợ thay vì một phép thử độc lập để khẳng định cơ chế.

8. Vì sao nhiệt độ ảnh hưởng khác nhau đến quá trình hấp phụ?

Đối với hấp phụ vật lý, nhiệt độ thấp thường thuận lợi do lực hấp dẫn giữa bề mặt và chất bị hấp phụ có thể duy trì trạng thái hấp phụ tốt hơn. Khi nhiệt độ tăng, năng lượng chuyển động nhiệt của phân tử tăng và quá trình giải hấp trở nên thuận lợi hơn.

Trong xử lý khí bằng vật liệu hấp phụ, đây là lý do nhiệt độ dòng khí có thể ảnh hưởng mạnh đến dung lượng hấp phụ.

Đối với hấp phụ hóa học, cần tách biệt hai khái niệm:

• *cân bằng hấp phụ*;
• *tốc độ hình thành liên kết bề mặt*.

Nếu quá trình hình thành liên kết cần năng lượng hoạt hóa, nhiệt độ cao hơn có thể làm quá trình tiến đến cân bằng nhanh hơn. Nhưng khi cân bằng đã được thiết lập, nếu hấp phụ là quá trình tỏa nhiệt thì nhiệt độ quá cao vẫn có thể làm giảm mức hấp phụ cân bằng.

Vì vậy, khi nghiên cứu ảnh hưởng nhiệt độ cần xác định rõ giá trị đo được là *dung lượng cân bằng hay chỉ là dung lượng đạt được sau một thời gian tiếp xúc cố định*.

9. pH đặc biệt quan trọng đối với hấp phụ trong nước

Trong hấp phụ từ dung dịch, pH thường có ảnh hưởng lớn hơn nhiều so với hệ khí vì pH đồng thời làm thay đổi:

• điện tích bề mặt vật liệu;
• trạng thái proton hóa của nhóm chức;
• dạng tồn tại hóa học của chất bị hấp phụ;
• khả năng tạo phức bề mặt;
• tương tác tĩnh điện;
• trong một số trường hợp, độ hòa tan hoặc kết tủa của chất ô nhiễm.

Ví dụ, một ion kim loại có thể tồn tại chủ yếu ở dạng ion tự do tại pH thấp nhưng chuyển dần sang các dạng hydroxo khi pH tăng. Nếu pH tiếp tục tăng, kết tủa hydroxide có thể xảy ra.

Khi đó, việc nồng độ kim loại trong nước giảm không còn chứng minh rằng toàn bộ lượng kim loại đã được “hấp phụ”.

Tương tự, đối với các acid hoặc base hữu cơ, trạng thái ion hóa có thể thay đổi mạnh theo pH, từ đó làm thay đổi ái lực với bề mặt carbon hoặc các nhóm chức của vật liệu.

Do đó, pH tối ưu trong một thí nghiệm hấp phụ không nên được diễn giải đơn thuần là điều kiện tạo “hấp phụ hóa học mạnh nhất”. Cần đánh giá đồng thời cân bằng acid – base, điện tích bề mặt và các phản ứng cạnh tranh.

10. Hấp phụ vật lý và hóa học thường cùng tồn tại

Một sai lầm phổ biến là cố gắng xếp toàn bộ quá trình hấp phụ trên một vật liệu vào duy nhất một trong hai nhóm.

Trong thực tế, một vật liệu có thể đồng thời có:

• bề mặt carbon tạo tương tác phân tán;
• nhóm carboxyl, hydroxyl hoặc amine tạo liên kết hydro hoặc tương tác acid – base;
• vị trí tích điện gây tương tác tĩnh điện;
• ion hoặc kim loại bề mặt tham gia tạo phức;
• mao quản tạo hiệu ứng giới hạn kích thước và tăng tương tác với chất bị hấp phụ.

Ví dụ, khi một hợp chất hữu cơ được giữ trên than hoạt tính, diện tích bề mặt và cấu trúc vi mao quản có thể quyết định phần lớn dung lượng hấp phụ. Tuy nhiên, các nhóm chức chứa oxy trên bề mặt vẫn có thể làm thay đổi tương tác với phân tử phân cực hoặc ion hóa.

Đối với vật liệu oxit kim loại hấp phụ phosphate hoặc arsenate, quá trình tạo phức bề mặt có thể đóng vai trò quan trọng hơn tương tác van der Waals.

Vì vậy, thay vì hỏi đơn giản “vật liệu này hấp phụ vật lý hay hóa học?”, câu hỏi kỹ thuật hữu ích hơn là:

*Những cơ chế nào đang đóng góp vào khả năng giữ chất ô nhiễm và cơ chế nào chi phối trong điều kiện vận hành đang xét?*

11. Không thể xác định cơ chế chỉ từ mô hình đẳng nhiệt

Dữ liệu hấp phụ cân bằng thường được mô tả bằng các mô hình như Langmuir hoặc Freundlich.

Mô hình Langmuir thường được viết:

Trong đó:

• \(q_e\) là lượng chất hấp phụ tại cân bằng trên một đơn vị khối lượng vật liệu;
• \(q_m\) là dung lượng cực đại theo mô hình;
• \(K_L\) là hằng số Langmuir;
• \(C_e\) là nồng độ chất bị hấp phụ trong pha lỏng tại cân bằng.

Mô hình Freundlich thường được biểu diễn:

Trong đó \(K_F\) và \(n\) là các thông số thực nghiệm mô tả đặc tính hấp phụ trong miền dữ liệu khảo sát.

Việc dữ liệu phù hợp tốt với mô hình Langmuir *không chứng minh rằng quá trình là hấp phụ hóa học*. Tương tự, phù hợp với Freundlich không chứng minh hấp phụ vật lý.

Các phương trình trên chủ yếu mô tả quan hệ cân bằng thực nghiệm. Một mô hình có thể khớp dữ liệu tốt nhưng không phản ánh đầy đủ cơ chế phân tử thực sự của một bề mặt phức tạp.

Đây là điểm đặc biệt quan trọng khi biên tập hoặc đánh giá các nghiên cứu vật liệu hấp phụ.

12. Mô hình động học cũng không đủ để kết luận cơ chế

Một cách diễn giải khác thường gặp là:

• phù hợp động học giả bậc nhất → hấp phụ vật lý;
• phù hợp động học giả bậc hai → hấp phụ hóa học.

Cách suy luận này không đủ cơ sở.

Các mô hình động học thực nghiệm mô tả tốc độ biến đổi lượng chất hấp phụ theo thời gian nhưng sự phù hợp thống kê của một phương trình không trực tiếp xác định bản chất liên kết phân tử.

Tốc độ tổng thể của hệ còn có thể chịu chi phối bởi:

• khuếch tán qua lớp màng;
• khuếch tán trong hạt;
• phân bố kích thước mao quản;
• tốc độ phản ứng tại bề mặt;
• mức độ khuấy trộn;
• nồng độ ban đầu;
• số vị trí hấp phụ còn trống.

Do đó, xác định cơ chế cần kết hợp nhiều bằng chứng độc lập.

13. Làm thế nào đánh giá cơ chế hấp phụ đáng tin cậy hơn?

Một nghiên cứu cơ chế hấp phụ tốt không nên dựa vào một chỉ tiêu duy nhất.

Các nhóm bằng chứng có thể xem xét gồm:

• ảnh hưởng của nhiệt độ và các thông số nhiệt động;
• khả năng giải hấp và tái sinh;
• ảnh hưởng của pH và lực ion;
• cạnh tranh của các ion hoặc chất hữu cơ;
• thay đổi nhóm chức bề mặt trước và sau hấp phụ;
• thay đổi trạng thái hóa học của nguyên tố hoặc nhóm chức;
• đặc tính bề mặt và cấu trúc mao quản;
• phân tích vật liệu bằng các kỹ thuật phù hợp;
• cân bằng khối lượng và kiểm tra khả năng xảy ra kết tủa hoặc phản ứng khác.

Ví dụ, phổ FTIR có thể cho thấy sự thay đổi một số nhóm chức sau hấp phụ nhưng riêng sự dịch chuyển của một đỉnh phổ thường chưa đủ để chứng minh chắc chắn việc hình thành một liên kết hóa học cụ thể.

Tương tự, giảm diện tích BET sau hấp phụ có thể cho thấy chất bị hấp phụ đã chiếm một phần hệ mao quản nhưng không tự động chứng minh đó là hấp phụ vật lý.

Việc diễn giải nên dựa trên tổng hợp nhiều bằng chứng phù hợp với hóa học của hệ.

14. Ý nghĩa đối với lựa chọn vật liệu hấp phụ

Sự khác biệt giữa hai cơ chế ảnh hưởng trực tiếp đến chiến lược lựa chọn vật liệu.

14.1. Khi cần dung lượng lớn cho hỗn hợp chất hữu cơ

Các vật liệu có diện tích bề mặt và thể tích mao quản lớn thường được ưu tiên. Than hoạt tính là ví dụ điển hình do có hệ thống mao quản phát triển và bề mặt carbon có khả năng tương tác với nhiều hợp chất hữu cơ.

Trong trường hợp này, hấp phụ vật lý và hiệu ứng lấp đầy mao quản thường đóng vai trò quan trọng.

14.2. Khi cần loại bỏ chọn lọc một chất cụ thể

Chỉ tăng diện tích bề mặt chưa chắc mang lại hiệu quả.

Vật liệu cần có hóa học bề mặt phù hợp với chất mục tiêu. Việc biến tính vật liệu nhằm tạo ra các vị trí hoạt động có khả năng tạo phức hoặc tương tác đặc hiệu có thể làm tăng đáng kể tính chọn lọc.

Với các hệ như vậy, mật độ và khả năng tiếp cận các vị trí hoạt động có thể quan trọng không kém, thậm chí quan trọng hơn diện tích BET tổng cộng.

14.3. Khi vật liệu cần tái sinh nhiều chu kỳ

Nếu chất ô nhiễm liên kết quá mạnh với vật liệu, dung lượng hấp phụ ban đầu cao chưa chắc đồng nghĩa với hiệu quả kinh tế cao.

Cần đánh giá:

• hiệu suất giải hấp;
• lượng hóa chất hoặc năng lượng tái sinh;
• suy giảm dung lượng sau mỗi chu kỳ;
• tổn thất khối lượng vật liệu;
• phát sinh dòng thải tái sinh;
• khả năng xử lý chất ô nhiễm sau khi giải hấp.

Một hệ hấp phụ thuận nghịch hơn đôi khi có dung lượng thấp hơn nhưng lại có lợi thế đáng kể khi xét toàn bộ vòng đời vận hành.

15. Ý nghĩa đối với thiết kế hệ hấp phụ thực tế

Trong thiết kế thiết bị, biết cơ chế phân tử là cần thiết nhưng chưa đủ. Hiệu quả của cột hấp phụ còn chịu chi phối bởi quá trình truyền khối.

Một vật liệu có ái lực rất cao nhưng chất ô nhiễm khuếch tán chậm vào mao quản vẫn có thể cho vùng truyền khối lớn và điểm xuyên phá xuất hiện sớm hơn dự kiến.

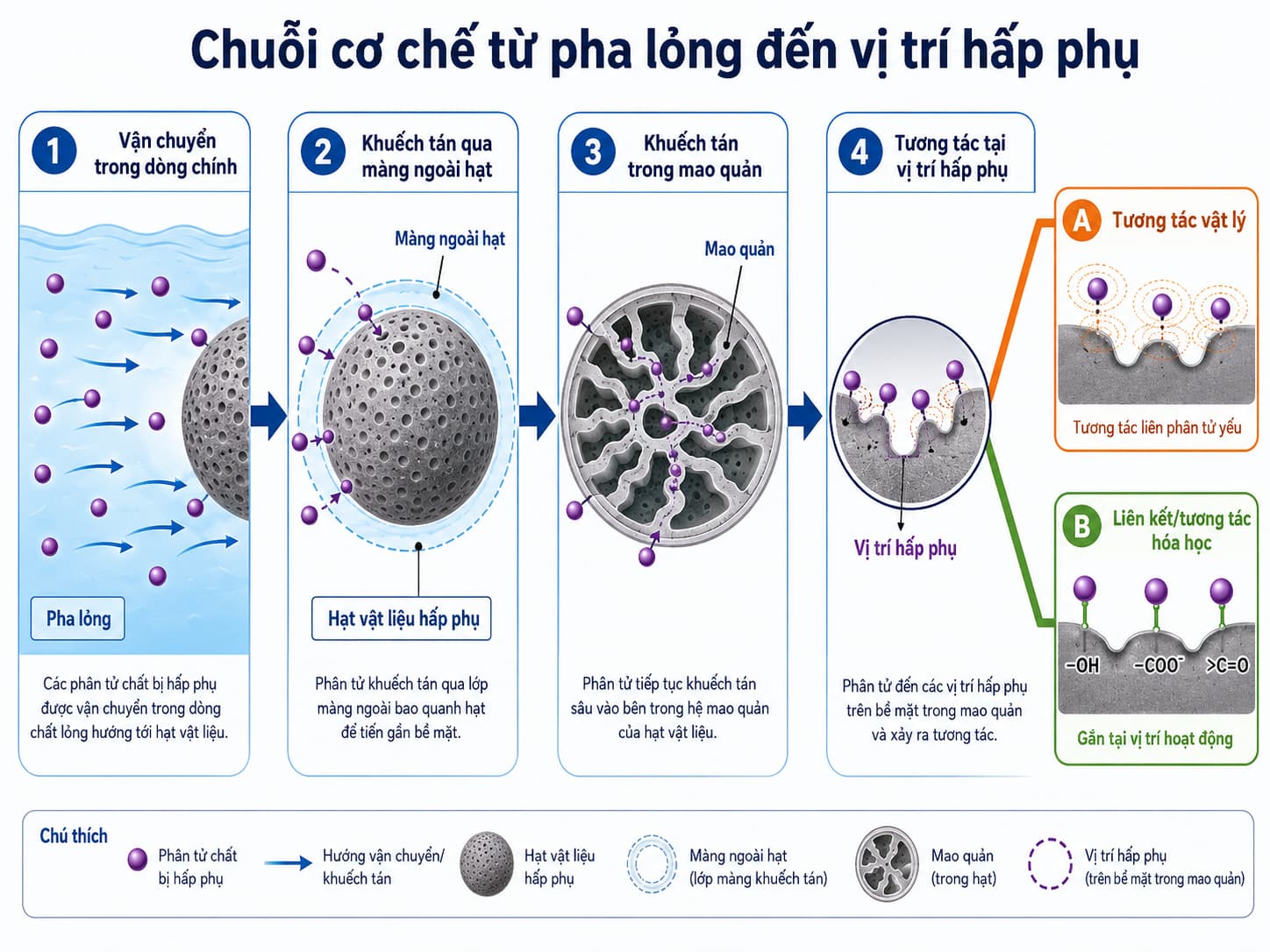

Do đó, khi chuyển từ thí nghiệm mẻ sang cột hấp phụ liên tục cần đánh giá đồng thời:

• cân bằng hấp phụ;
• động học hấp phụ;
• truyền khối ngoài hạt;
• khuếch tán trong hạt;
• kích thước hạt;
• chiều cao lớp vật liệu;
• vận tốc dòng;
• thời gian tiếp xúc;
• cạnh tranh hấp phụ;
• khả năng tái sinh.

Khái niệm hấp phụ vật lý – hấp phụ hóa học giúp hiểu *tại sao vật liệu có ái lực với chất ô nhiễm, nhưng thiết kế cột còn phải trả lời chất ô nhiễm có thể tiếp cận và sử dụng bao nhiêu phần dung lượng đó trong thời gian vận hành thực tế*.

16. Những nhầm lẫn thường gặp khi phân biệt hai loại hấp phụ

• *Cho rằng hấp phụ vật lý luôn yếu và không hiệu quả:* tổng hợp nhiều tương tác vật lý trong vi mao quản có thể tạo ái lực rất lớn.
• *Cho rằng hấp phụ hóa học luôn không thuận nghịch:* một số liên kết hoặc phức bề mặt vẫn có thể bị phá vỡ khi thay đổi pH, thành phần dung dịch hoặc điều kiện tái sinh.
• *Cho rằng Langmuir đồng nghĩa với hấp phụ hóa học:* độ phù hợp của một mô hình đẳng nhiệt không đủ chứng minh cơ chế phân tử.
• *Cho rằng Freundlich đồng nghĩa với hấp phụ vật lý:* Freundlich là mô hình thực nghiệm và không phải phép thử xác định loại liên kết.
• *Cho rằng động học giả bậc hai chứng minh hấp phụ hóa học:* đây không phải bằng chứng độc lập về liên kết hóa học.
• *Cho rằng dung lượng hấp phụ càng cao thì vật liệu càng tốt:* cần xét cả động học, độ chọn lọc, khả năng tái sinh, giá thành và điều kiện vận hành.
• *Cho rằng giảm nồng độ chất ô nhiễm luôn do hấp phụ:* trong hệ nước có thể đồng thời xảy ra kết tủa, trao đổi ion, phản ứng oxy hóa – khử hoặc phân hủy.

17. Kết luận

Hấp phụ vật lý và hấp phụ hóa học khác nhau chủ yếu ở bản chất tương tác giữa chất bị hấp phụ và bề mặt vật liệu. Hấp phụ vật lý chủ yếu dựa trên các tương tác liên phân tử và thường có tính thuận nghịch cao hơn; hấp phụ hóa học liên quan đến các vị trí hoạt động và sự hình thành tương tác mạnh hoặc liên kết hóa học với bề mặt.

Trong xử lý môi trường, không nên xem hai cơ chế này như hai nhóm loại trừ lẫn nhau. Một vật liệu thực tế có thể đồng thời tồn tại tương tác van der Waals, tương tác tĩnh điện, liên kết hydro, trao đổi ion, tạo phức bề mặt và các cơ chế khác.

Vì vậy, việc xác định cơ chế hấp phụ cần dựa trên tổng hợp dữ liệu nhiệt động, động học, hóa học bề mặt và khả năng giải hấp thay vì suy luận từ một mô hình đẳng nhiệt hoặc một thông số riêng lẻ.

Đối với thiết kế công nghệ, câu hỏi cuối cùng không chỉ là vật liệu hấp phụ theo cơ chế vật lý hay hóa học, mà là *ái lực có đủ lớn, truyền khối có đủ nhanh, tính chọn lọc có phù hợp và vật liệu có thể vận hành – tái sinh kinh tế trong điều kiện thực tế hay không*.
