(+84)96 883 9903
kythuatmoitruong.contact@gmail.com
Kỹ thuật môi trường
(+84) 96 883 9903 kythuatmoitruong.contact@gmail.com

Tổng quan về quá trình hấp phụ

15-07-2025 Newater Việt Nam
Tổng quan kỹ thuật về cơ chế, đặc trưng vật liệu và các yếu tố quyết định hiệu quả hấp phụ trong xử lý nước và khí.

1. Mở đầu

Hấp phụ là quá trình trong đó một hoặc nhiều cấu tử trong pha khí hoặc pha lỏng được giữ lại và tích tụ trên bề mặt của một pha rắn. Trong kỹ thuật môi trường, quá trình này được sử dụng rộng rãi để xử lý các chất ô nhiễm có nồng độ thấp hoặc trung bình, đặc biệt khi cần loại bỏ các hợp chất khó xử lý bằng phương pháp sinh học, các chất gây màu, mùi, hợp chất hữu cơ vi lượng, kim loại hoặc một số cấu tử khí.

Khác với nhiều quá trình xử lý dựa chủ yếu trên phản ứng trong toàn bộ thể tích pha, hiệu quả của quá trình hấp phụ phụ thuộc mạnh vào bề mặt vật liệu hấp phụ, cấu trúc lỗ xốp, tương tác giữa chất bị hấp phụ và bề mặt, nồng độ chất ô nhiễm cũng như điều kiện vận hành. Vì vậy, diện tích bề mặt riêng lớn chưa đủ để khẳng định một vật liệu sẽ hấp phụ tốt; khả năng tiếp cận hệ lỗ, hóa học bề mặt và động lực truyền khối cũng có vai trò quan trọng.

Về mặt thiết kế, cần phân biệt ba nhóm vấn đề thường bị trộn lẫn: cân bằng hấp phụ xác định lượng chất mà vật liệu có thể giữ ở trạng thái cân bằng; động học và truyền khối quyết định tốc độ tiến đến trạng thái đó; còn thủy lực và cấu hình thiết bị quyết định khả năng khai thác vật liệu trong hệ thống thực tế. Đây là nền tảng để hiểu các mô hình đẳng nhiệt, thí nghiệm batch, cột hấp phụ và đường cong breakthrough.

2. Bản chất của quá trình hấp phụ

Trong hệ hấp phụ điển hình có ít nhất hai thành phần:

  • Chất hấp phụ – adsorbent: pha rắn có bề mặt hoặc hệ lỗ xốp tham gia giữ chất ô nhiễm, chẳng hạn than hoạt tính, zeolite, silica gel, alumina hoạt tính hoặc các vật liệu hấp phụ tổng hợp.
  • Chất bị hấp phụ – adsorbate: cấu tử từ pha khí hoặc pha lỏng được giữ trên bề mặt chất hấp phụ.

Nếu chất bị hấp phụ ban đầu nằm trong dung dịch hoặc hỗn hợp khí, phần môi trường mang chất đó được gọi là pha lưu thể hoặc pha bulk.

Khi pha lưu thể tiếp xúc với vật liệu hấp phụ, các phân tử hoặc ion có xu hướng di chuyển từ vùng bulk đến bề mặt ngoài, đi vào hệ lỗ và cuối cùng tương tác với các vị trí hấp phụ. Kết quả là nồng độ chất bị hấp phụ trên hoặc gần bề mặt rắn cao hơn nồng độ trong pha bulk.

Hiện tượng này liên quan đến năng lượng bề mặt của chất rắn. Các nguyên tử hoặc nhóm chức nằm trên bề mặt không có môi trường liên kết giống hoàn toàn các nguyên tử nằm bên trong vật liệu. Bề mặt vì vậy có khả năng tương tác với các phân tử, nguyên tử hoặc ion từ môi trường xung quanh.

Ở điều kiện nhất định, quá trình không diễn ra một chiều vô hạn. Chất đã được giữ trên bề mặt vẫn có thể quay trở lại pha lưu thể thông qua giải hấp – desorption. Khi tốc độ hấp phụ và giải hấp cân bằng nhau ở cấp độ vĩ mô, hệ đạt trạng thái cân bằng hấp phụ.

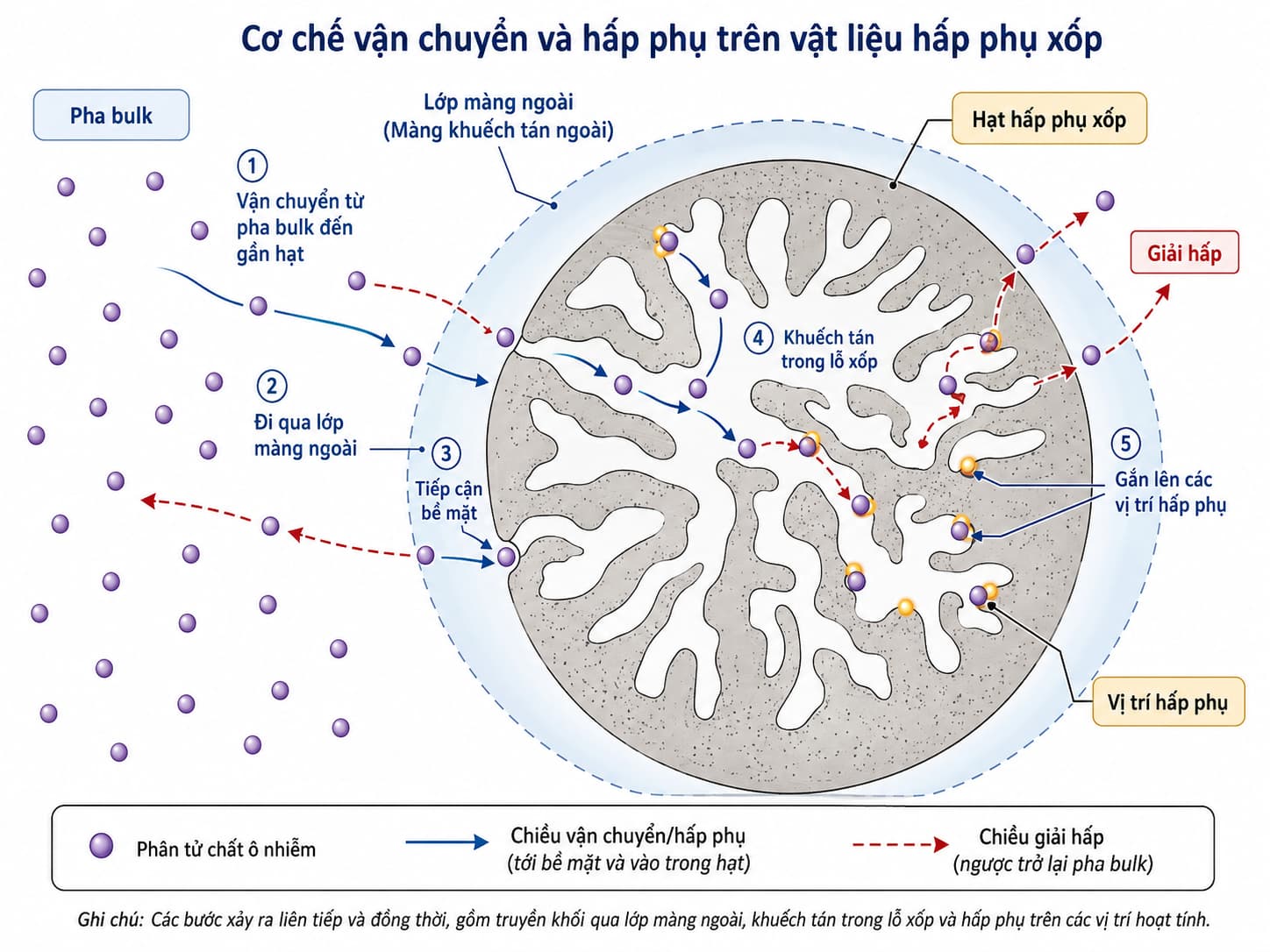

Cơ chế vận chuyển và hấp phụ chất ô nhiễm trên vật liệu hấp phụ xốp

3. Phân biệt hấp phụ và hấp thụ

Hấp phụ và hấp thụ đều là các quá trình chuyển chất giữa các pha nhưng bản chất không giống nhau.

Trong hấp phụ, chất được tích tụ chủ yếu tại bề mặt hoặc hệ bề mặt bên trong các lỗ xốp của vật liệu. Trong hấp thụ, cấu tử đi vào thể tích của một pha khác, ví dụ khí H₂S hòa tan vào dung dịch hấp thụ trong tháp scrubber.

Có thể hình dung ngắn gọn:

  • Hấp phụ: chất tập trung trên bề mặt.
  • Hấp thụ: chất đi vào bên trong pha.

Sự phân biệt này có ý nghĩa thiết kế. Với hấp thụ khí–lỏng, các thông số như cân bằng khí–lỏng, hệ số truyền khối và diện tích tiếp xúc pha có vai trò trung tâm. Với hấp phụ, cần quan tâm nhiều hơn đến đẳng nhiệt hấp phụ, cấu trúc lỗ xốp, dung lượng vật liệu, truyền khối trong hạt và mức độ bão hòa của lớp vật liệu.

Trong một số hệ thực tế có thể đồng thời tồn tại nhiều cơ chế phân bố, vì vậy thuật ngữ sorption đôi khi được sử dụng khi không cần hoặc không thể tách biệt hoàn toàn hấp phụ và hấp thụ.

4. Hấp phụ vật lý và hấp phụ hóa học

Tùy bản chất tương tác giữa chất bị hấp phụ và bề mặt, quá trình thường được chia thành hấp phụ vật lý và hấp phụ hóa học.

4.1. Hấp phụ vật lý

Hấp phụ vật lý – physisorption – chủ yếu liên quan đến các lực tương tác liên phân tử như lực van der Waals. Các tương tác này nhìn chung yếu hơn liên kết hóa học.

Đặc điểm thường gặp của hấp phụ vật lý gồm:

  • Có thể xảy ra trên phạm vi tương đối rộng của bề mặt.
  • Có khả năng hình thành nhiều lớp hấp phụ trong một số hệ.
  • Thường có tính thuận nghịch cao hơn hấp phụ hóa học.
  • Giảm nhiệt độ trong nhiều hệ khí có thể thuận lợi cho hấp phụ do hấp phụ thường là quá trình tỏa nhiệt.
  • Việc tái sinh vật liệu bằng thay đổi nhiệt độ hoặc áp suất có thể khả thi nếu tương tác không quá mạnh.

Than hoạt tính hấp phụ nhiều hợp chất hữu cơ trong khí hoặc nước là một ví dụ quan trọng, mặc dù trong hệ thực tế bản chất tương tác có thể phức tạp hơn một cơ chế vật lý đơn thuần.

4.2. Hấp phụ hóa học

Hấp phụ hóa học – chemisorption – liên quan đến sự hình thành tương tác hóa học mạnh hơn giữa chất bị hấp phụ và các vị trí hoạt động trên bề mặt.

Quá trình thường có tính chọn lọc cao hơn vì phụ thuộc vào cấu trúc điện tử và hóa học bề mặt. Trong nhiều trường hợp, quá trình ưu tiên hình thành một lớp gắn với các vị trí hoạt động thay vì tích tụ nhiều lớp như hấp phụ vật lý.

Ranh giới giữa hấp phụ vật lý và hóa học không phải lúc nào cũng tuyệt đối. Một hệ thực tế có thể đồng thời tồn tại lực vật lý, liên kết hydro, tương tác điện tích, trao đổi ion, tạo phức bề mặt hoặc phản ứng hóa học.

Do đó, khi đánh giá một vật liệu hấp phụ mới, không nên kết luận cơ chế chỉ từ việc mô hình Langmuir hoặc Freundlich khớp dữ liệu tốt. Việc xác định cơ chế cần kết hợp các bằng chứng phù hợp về hóa học bề mặt, ảnh hưởng của pH, nhiệt độ, thành phần dung dịch và các phương pháp phân tích vật liệu.

5. Cấu trúc lỗ xốp và diện tích bề mặt của vật liệu hấp phụ

Khả năng hấp phụ của vật liệu xốp thường liên quan chặt chẽ đến diện tích bề mặt bên trong hệ lỗ. Một hạt than hoạt tính có kích thước vài milimet có thể chứa mạng lỗ rất phát triển, làm diện tích bề mặt thực tế lớn hơn nhiều so với diện tích hình học bên ngoài.

Theo kích thước đặc trưng, hệ lỗ thường được mô tả dưới các nhóm:

  • Micropore: lỗ có chiều rộng nhỏ hơn khoảng \(2\text{nm}\).
  • Mesopore: khoảng \(2\) đến \(50\text{nm}\).
  • Macropore: lớn hơn khoảng \(50\text{nm}\).

Việc phân loại này hữu ích nhưng không nên hiểu rằng một nhóm lỗ luôn quyết định toàn bộ khả năng hấp phụ.

Micropore có thể đóng góp rất lớn vào dung lượng hấp phụ do tạo diện tích bề mặt cao và trường tương tác mạnh trong không gian hẹp. Ngược lại, mesopore và macropore thường có vai trò quan trọng trong quá trình vận chuyển phân tử vào sâu bên trong hạt.

Do đó, vật liệu có diện tích bề mặt riêng rất lớn nhưng hệ lỗ quá nhỏ so với kích thước chất cần xử lý có thể không đạt hiệu suất mong muốn. Trong xử lý các phân tử hữu cơ tương đối lớn, khả năng tiếp cận hệ lỗ đôi khi quan trọng không kém tổng diện tích bề mặt.

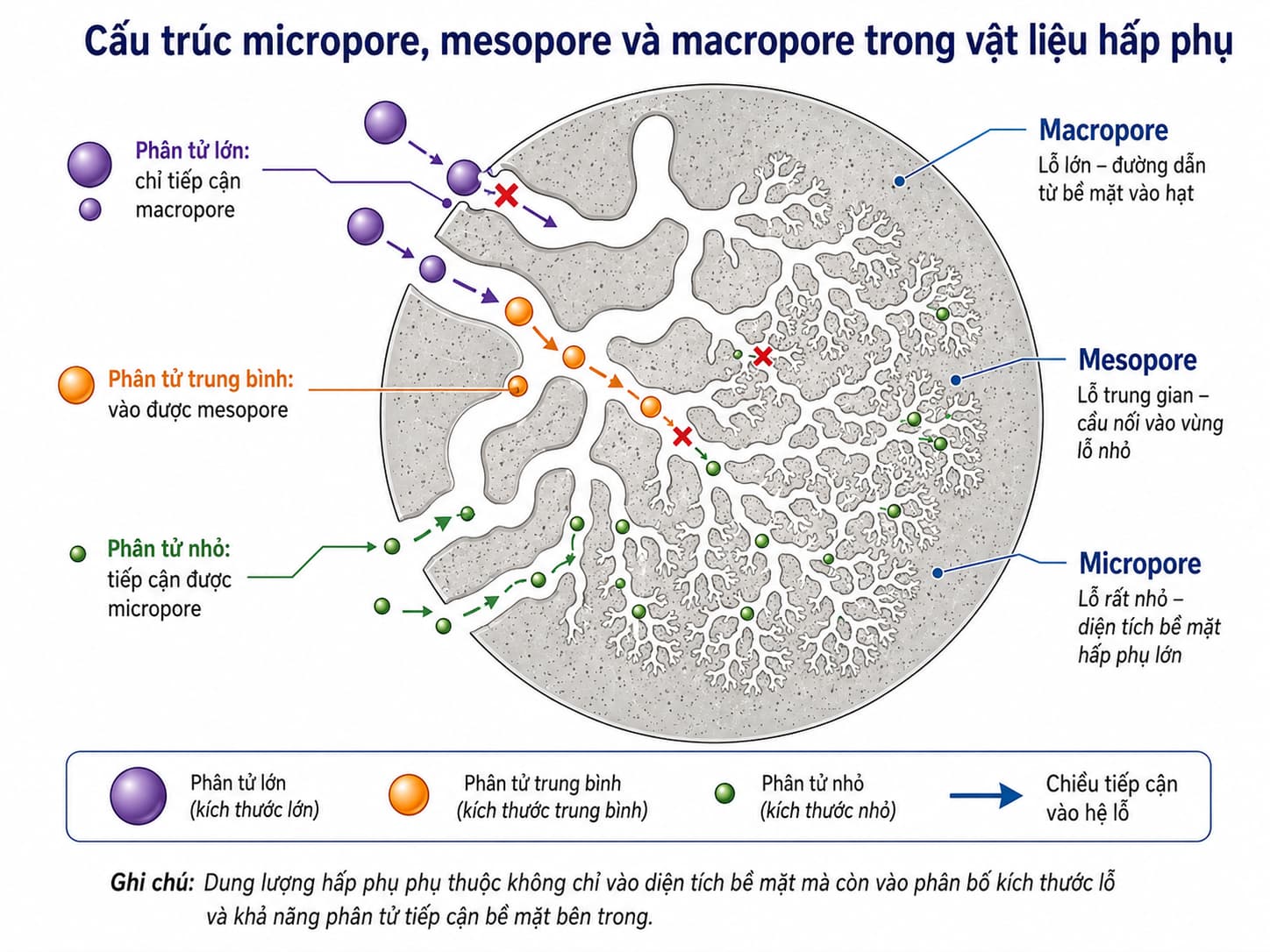

Cấu trúc micropore, mesopore và macropore trong vật liệu hấp phụ

6. Cân bằng hấp phụ và dung lượng hấp phụ

Một trong những đại lượng cơ bản nhất là lượng chất bị hấp phụ trên một đơn vị khối lượng vật liệu.

Trong thí nghiệm hấp phụ từ dung dịch dạng batch, dung lượng tại thời điểm \(t\) thường được xác định:

$$q_t=\frac{(C_0-C_t)V}{m}$$

Tại trạng thái cân bằng:

$$q_e=\frac{(C_0-C_e)V}{m}$$

Trong đó:

  • \(q_t\): lượng chất bị hấp phụ trên đơn vị khối lượng vật liệu tại thời điểm (t), thường tính bằng mg/g.
  • \(q_e\): dung lượng hấp phụ tại cân bằng, thường tính bằng mg/g.
  • \(C_0\): nồng độ ban đầu trong dung dịch.
  • \(C_t\): nồng độ tại thời điểm \(t\).
  • \(C_e\): nồng độ cân bằng.
  • \(V\): thể tích dung dịch.
  • \(m\): khối lượng vật liệu hấp phụ.

Công thức dựa trên cân bằng khối lượng và giả thiết lượng chất mất khỏi dung dịch được giữ trên vật liệu. Nếu đồng thời xảy ra bay hơi, phân hủy, kết tủa, phản ứng hoặc bám lên thành thiết bị, giả thiết này phải được kiểm chứng.

Dung lượng \(q_e\) không phải một hằng số cố hữu của vật liệu. Nó phụ thuộc vào nồng độ cân bằng, nhiệt độ, pH, thành phần dung dịch, các chất cạnh tranh và nhiều yếu tố khác.

Do đó, phát biểu một loại than hoạt tính có “dung lượng hấp phụ bằng X mg/g” mà không nêu chất bị hấp phụ và điều kiện đo thường không đủ ý nghĩa cho thiết kế.

7. Đẳng nhiệt hấp phụ

Quan hệ giữa lượng chất được hấp phụ và nồng độ còn lại trong pha lưu thể tại trạng thái cân bằng được mô tả bằng *đẳng nhiệt hấp phụ*.

Đối với hệ lỏng–rắn, dạng tổng quát có thể viết:

$$q_e=f(C_e)$$

Đối với hệ khí–rắn, biến cân bằng có thể là áp suất riêng phần hoặc nồng độ của cấu tử trong pha khí.

Đẳng nhiệt cung cấp thông tin về *cân bằng nhiệt động học*, không trực tiếp cho biết hệ cần bao lâu để đạt cân bằng.

7.1. Mô hình Langmuir

Một dạng thường gặp là:

$$q_e=\frac{q_m K_L C_e}{1+K_LC_e}$$

Trong đó:

  • \(q_m\): tham số biểu diễn dung lượng cực đại theo mô hình.
  • \(K_L\): hằng số Langmuir liên quan đến ái lực hấp phụ.
  • \(C_e\): nồng độ chất bị hấp phụ trong dung dịch tại cân bằng.

Khi \(C_e\) thấp:

$$K_LC_e\ll1$$

thì gần đúng:

$$q_e\approx q_mK_LC_e$$

Quan hệ gần tuyến tính với nồng độ.

Khi \(C_e\) tăng rất cao:

$$q_e\rightarrow q_m$$

Mô hình tiến đến trạng thái bão hòa.

Langmuir thường được liên hệ với giả thiết các vị trí hấp phụ tương đối đồng nhất và hấp phụ đơn lớp. Tuy nhiên, trong ứng dụng xử lý số liệu, việc phương trình Langmuir khớp tốt không đủ để chứng minh bề mặt thực tế hoàn toàn đồng nhất hoặc quá trình chỉ có một cơ chế.

7.2. Mô hình Freundlich

Mô hình Freundlich thường được viết:

$$q_e=K_FC_e^{1/n}$$

hoặc:

$$q_e=K_FC_e^{n_F}$$

tùy quy ước ký hiệu của tài liệu.

Freundlich là mô hình thực nghiệm phù hợp với nhiều bề mặt không đồng nhất. Không giống Langmuir, dạng phương trình cơ bản không biểu diễn trực tiếp một giới hạn bão hòa hữu hạn khi \(C_e\) tăng vô hạn.

Khi sử dụng các tham số \(K_F\) và \(n\), cần nêu rõ dạng phương trình và hệ đơn vị vì giá trị và thứ nguyên của tham số phụ thuộc cách biểu diễn.

7.3. Ý nghĩa thiết kế của đường đẳng nhiệt

Đẳng nhiệt không chỉ dùng để so sánh vật liệu. Độ dốc và hình dạng đường cân bằng quyết định mức độ thuận lợi của quá trình.

Nếu tại một nồng độ cân bằng thấp mà vật liệu vẫn duy trì \(q_e\) cao, vật liệu có thể thuận lợi cho yêu cầu xử lý nước đầu ra rất thấp. Ngược lại, vật liệu có dung lượng cao ở nồng độ đầu vào lớn chưa chắc hiệu quả khi mục tiêu là giảm một chất từ mức vi lượng xuống mức rất thấp.

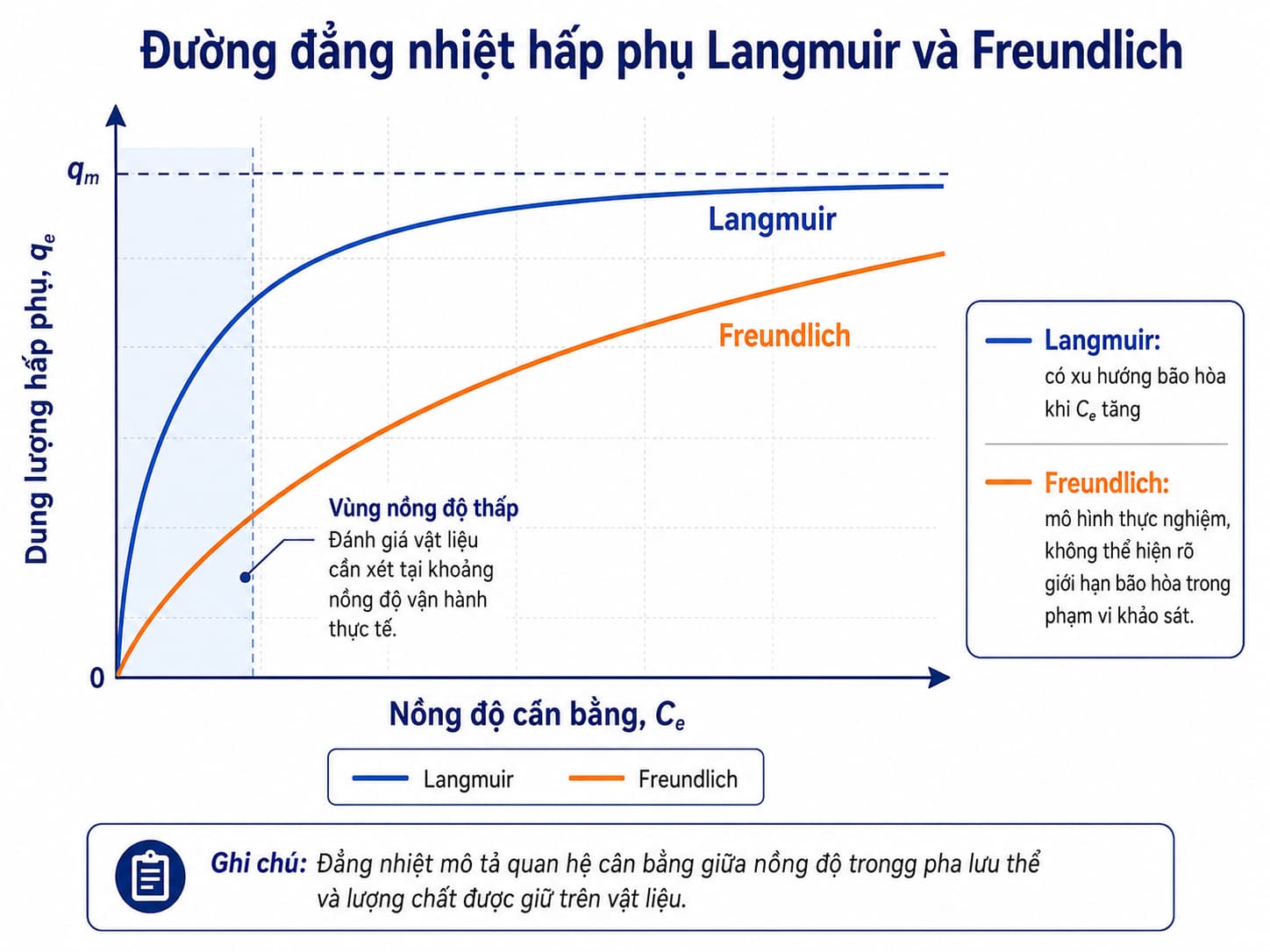

Đường đẳng nhiệt hấp phụ Langmuir và Freundlich

8. Quá trình truyền khối trong hạt hấp phụ

Cân bằng quyết định trạng thái cuối cùng có thể đạt tới, nhưng hệ thực tế cần thời gian để chất ô nhiễm di chuyển từ pha bulk đến các vị trí hấp phụ.

Có thể hình dung quá trình gồm các giai đoạn nối tiếp:

  • Vận chuyển chất từ dòng lưu thể bulk đến vùng lân cận bề mặt hạt.
  • Truyền khối qua lớp màng lưu thể bao quanh hạt.
  • Khuếch tán vào hệ lỗ hoặc dọc theo bề mặt bên trong hạt.
  • Tương tác với các vị trí hấp phụ.

Tùy vật liệu và điều kiện vận hành, một hoặc nhiều bước có thể tạo trở lực đáng kể.

Nếu khuấy trộn trong hệ batch quá yếu hoặc vận tốc dòng qua cột thấp, trở lực màng ngoài có thể tăng. Nếu hạt lớn hoặc chất bị hấp phụ khuếch tán chậm trong hệ lỗ, trở lực nội hạt có thể chi phối.

Đây là lý do giảm kích thước hạt thường làm tốc độ hấp phụ tăng: chiều dài khuếch tán bên trong hạt giảm và diện tích bề mặt ngoài trên đơn vị khối lượng tăng. Tuy nhiên, trong cột hấp phụ, giảm kích thước hạt đồng thời làm tổn thất áp suất tăng. Vì vậy lựa chọn kích thước hạt là bài toán cân bằng giữa truyền khối và thủy lực.

9. Động học hấp phụ khác với cân bằng hấp phụ

Trong thí nghiệm batch, đồ thị \(q_t\) theo thời gian thường tăng nhanh ở giai đoạn đầu rồi chậm dần khi hệ tiến tới cân bằng.

Ở giai đoạn đầu, nồng độ trong dung dịch còn cao và nhiều vị trí hấp phụ còn khả dụng nên động lực truyền khối lớn. Khi quá trình tiếp diễn, nồng độ pha lỏng giảm, vật liệu chứa nhiều chất hơn và gradient nồng độ giảm, khiến tốc độ hấp phụ chậm dần.

Các mô hình động học thực nghiệm như pseudo-first-order hoặc pseudo-second-order thường được sử dụng để mô tả dữ liệu. Tuy nhiên, hệ số tương quan tốt của một mô hình động học *không tự động chứng minh cơ chế hấp phụ tương ứng*.

Ví dụ, việc dữ liệu phù hợp với mô hình pseudo-second-order không đủ để kết luận quá trình chắc chắn là hấp phụ hóa học. Để xác định bước kiểm soát cần xem xét thêm truyền khối màng, khuếch tán nội hạt, kích thước hạt, tốc độ khuấy, nhiệt độ và các dữ liệu đặc trưng bề mặt.

Vì vậy, cần tách biệt:

  • *Isotherm:* hệ có thể hấp phụ bao nhiêu tại cân bằng.
  • *Kinetics:* hệ tiến tới cân bằng nhanh đến mức nào.
  • *Mass transfer:* trở lực vật lý nào quyết định tốc độ chuyển chất.

10. Những yếu tố ảnh hưởng đến quá trình hấp phụ

10.1. Nồng độ chất bị hấp phụ

Tăng nồng độ đầu vào thường làm tăng động lực truyền khối và có thể làm lượng chất hấp phụ trên một đơn vị khối lượng vật liệu tăng. Tuy nhiên, hiệu suất loại bỏ theo phần trăm không nhất thiết biến đổi cùng chiều với dung lượng hấp phụ.

Cần phân biệt:

$$\text{Dung lượng hấp phụ}$$

với:

$$\text{Hiệu suất loại bỏ}$$

Một vật liệu có thể đạt \(q_e\) cao ở nồng độ đầu vào cao nhưng tỷ lệ loại bỏ lại thấp hơn do lượng chất cần xử lý tăng nhanh.

10.2. pH

Trong hấp phụ từ dung dịch nước, pH là một trong những biến quan trọng nhất vì có thể đồng thời ảnh hưởng:

  • Trạng thái proton hóa hoặc điện tích bề mặt của vật liệu.
  • Dạng tồn tại của chất bị hấp phụ.
  • Tương tác tĩnh điện.
  • Phản ứng tạo phức hoặc trao đổi ion.
  • Khả năng hòa tan hoặc kết tủa của một số chất.

Đặc biệt với hấp phụ ion kim loại, nếu pH tăng đến vùng tạo hydroxide không tan thì giảm nồng độ kim loại trong dung dịch không còn có thể quy hoàn toàn cho hấp phụ. Khi đó cần tách đóng góp của kết tủa khỏi hấp phụ.

10.3. Nhiệt độ

Ảnh hưởng của nhiệt độ phụ thuộc hệ cụ thể. Với nhiều quá trình hấp phụ vật lý mang tính tỏa nhiệt, tăng nhiệt độ có thể làm cân bằng kém thuận lợi hơn. Ngược lại, nhiệt độ cao có thể tăng tốc độ khuếch tán.

Hai hiệu ứng này khác nhau: nhiệt độ có thể làm *động học nhanh hơn nhưng dung lượng cân bằng giảm*. Vì vậy không nên đánh giá ảnh hưởng của nhiệt độ chỉ dựa trên thời gian đạt cân bằng.

10.4. Kích thước hạt

Hạt nhỏ thường cải thiện truyền khối nhưng gây bất lợi về:

  • Tổn thất áp suất trong cột.
  • Khả năng giữ hạt.
  • Rửa ngược hoặc tách vật liệu.
  • Nguy cơ cuốn trôi đối với vật liệu dạng bột.

Trong thực tế, activated carbon dạng bột và dạng hạt vì vậy được sử dụng trong các cấu hình xử lý khác nhau.

10.5. Thành phần của pha lưu thể

Nước thải hoặc khí thực tế hiếm khi chỉ chứa một chất. Các cấu tử khác có thể cạnh tranh vị trí hấp phụ, che phủ bề mặt hoặc thay đổi hóa học môi trường.

Một vật liệu đạt dung lượng rất cao trong dung dịch tổng hợp chứa một chất duy nhất không nhất thiết duy trì cùng hiệu quả trong nước thải thực tế có DOC, chất hoạt động bề mặt, muối và nhiều chất hữu cơ cạnh tranh.

Đây là nguyên nhân cần thận trọng khi chuyển trực tiếp thông số từ thí nghiệm đơn chất sang thiết kế công trình thực tế.

11. Hấp phụ trong hệ batch và cột hấp phụ liên tục

11.1. Hệ batch

Trong thí nghiệm batch, một lượng xác định vật liệu được đưa vào thể tích dung dịch xác định và tiếp xúc trong khoảng thời gian đủ dài.

Cấu hình này phù hợp để xác định:

  • Ảnh hưởng của pH.
  • Thời gian đạt gần cân bằng.
  • Đường đẳng nhiệt.
  • Ảnh hưởng của liều lượng vật liệu.
  • So sánh sơ bộ các vật liệu.

Tuy nhiên, thiết bị xử lý thực tế thường vận hành liên tục. Vì vậy kết quả batch không thể thay thế hoàn toàn dữ liệu cột.

11.2. Cột hấp phụ

Trong cột fixed-bed, dòng chứa chất ô nhiễm đi qua lớp vật liệu hấp phụ. Các vùng gần đầu vào tiếp xúc trước với nồng độ cao và dần tiến tới bão hòa, trong khi các vùng phía sau vẫn còn khả năng hấp phụ.

Kết quả tạo thành một vùng chuyển khối di chuyển dọc theo lớp vật liệu.

Khi chất ô nhiễm bắt đầu xuất hiện đáng kể ở đầu ra, hệ đi vào giai đoạn *breakthrough*. Đường biểu diễn:

$$\frac{C}{C_0}$$

theo thời gian hoặc theo thể tích dòng đã xử lý được gọi là *đường cong breakthrough*.

Trong đó:

  • \(C_0\): nồng độ đầu vào.
  • \(C\): nồng độ đầu ra tại thời điểm xét.

Điểm breakthrough không nhất thiết là \(C/C_0=1\). Trong thiết kế, ngưỡng breakthrough thường được xác định theo giới hạn chất lượng đầu ra hoặc tiêu chí vận hành của hệ thống.

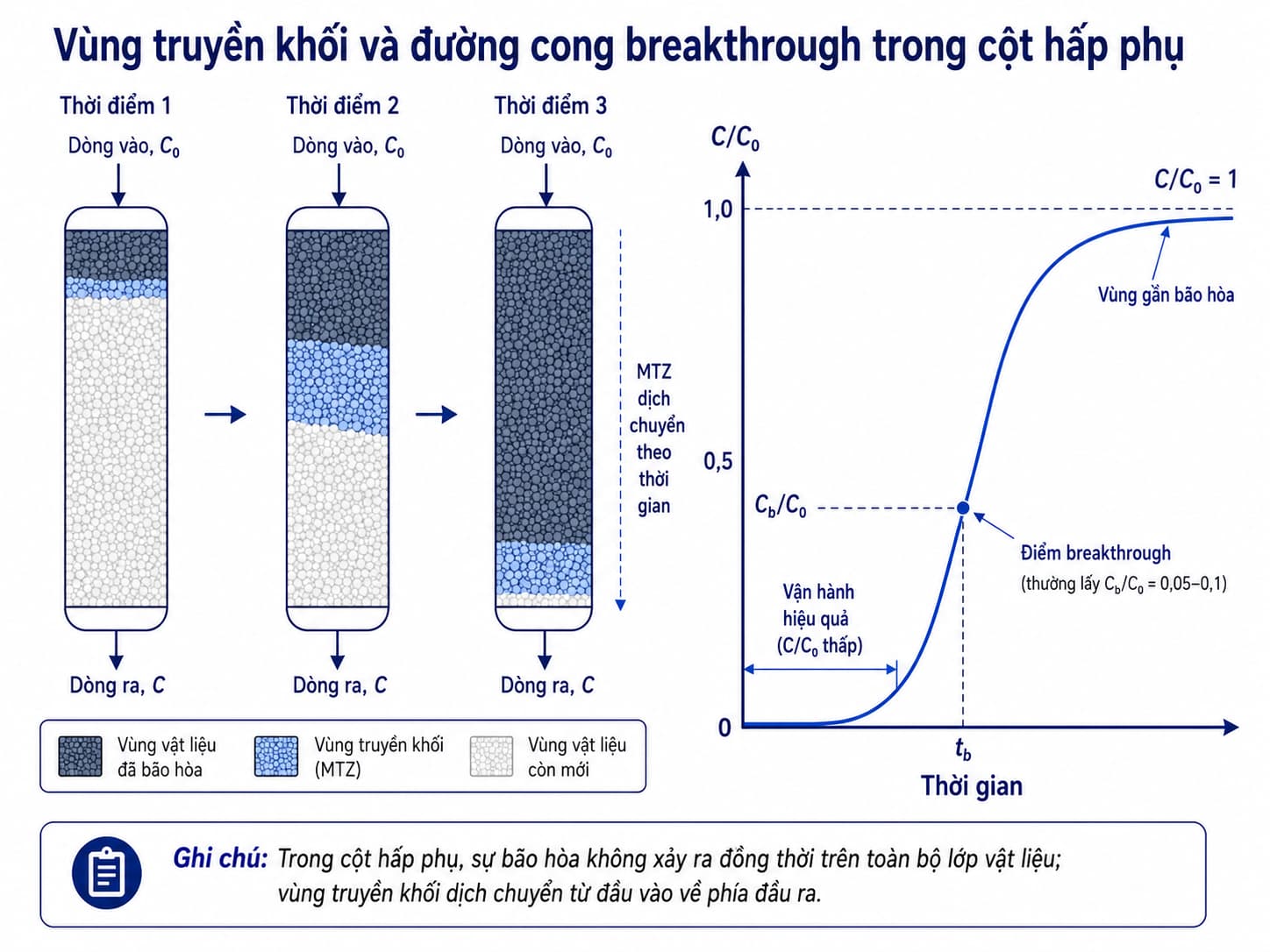

Vùng truyền khối và đường cong breakthrough trong cột hấp phụ

12. Vì sao dung lượng trong cột thường khác dung lượng cân bằng trong batch

Dung lượng xác định từ đẳng nhiệt là thông tin cân bằng, trong khi cột hấp phụ bị giới hạn bởi cả cân bằng và động học.

Khi breakthrough xảy ra, phần vật liệu gần đầu ra có thể vẫn chưa đạt mức tải cân bằng tương ứng. Nếu vùng truyền khối rộng so với chiều cao lớp vật liệu, một phần đáng kể adsorbent chưa được khai thác hoàn toàn trước khi nồng độ đầu ra vượt giới hạn.

Hiệu suất sử dụng lớp vật liệu phụ thuộc vào:

  • Động học hấp phụ.
  • Khuếch tán trong hạt.
  • Kích thước hạt.
  • Chiều cao lớp vật liệu.
  • Vận tốc dòng.
  • Thời gian tiếp xúc.
  • Độ đồng đều của phân phối dòng.
  • Cạnh tranh hấp phụ.
  • Hình dạng đường cân bằng.

Do đó, thiết kế cột chỉ từ giá trị \(q_m\) của mô hình Langmuir thường không đủ. Dữ liệu breakthrough ở quy mô cột cung cấp thông tin trực tiếp hơn về khả năng vận hành liên tục.

13. Các vật liệu hấp phụ thường gặp trong kỹ thuật môi trường

13.1. Than hoạt tính

Than hoạt tính là một trong những vật liệu được sử dụng rộng rãi nhất nhờ hệ lỗ phát triển và bề mặt có khả năng tương tác với nhiều hợp chất hữu cơ.

Tùy ứng dụng có thể sử dụng:

  • Powdered Activated Carbon – PAC.
  • Granular Activated Carbon – GAC.

PAC thuận lợi khi cần châm vật liệu vào dòng xử lý và tách sau đó. GAC phù hợp với lớp vật liệu cố định, cho phép nước hoặc khí đi xuyên qua cột.

Khả năng hấp phụ của than hoạt tính phụ thuộc đáng kể vào nguyên liệu, quá trình hoạt hóa, phân bố kích thước lỗ và hóa học bề mặt; không nên xem mọi loại than hoạt tính là tương đương.

13.2. Zeolite

Zeolite có cấu trúc mao quản tương đối xác định và bề mặt mang điện tích, phù hợp với một số quá trình trao đổi ion và hấp phụ chọn lọc.

Khả năng ứng dụng phụ thuộc loại zeolite, tỷ lệ Si/Al, cation trao đổi, kích thước lỗ và đối tượng xử lý.

13.3. Alumina hoạt tính và silica

Các vật liệu oxide có bề mặt phát triển được sử dụng cho nhiều ứng dụng xử lý nước và khí. Tương tác bề mặt của chúng phụ thuộc mạnh vào pH và trạng thái các nhóm hydroxyl bề mặt.

13.4. Vật liệu hấp phụ biến tính

Vật liệu nền có thể được biến tính bằng nhóm chức, kim loại, oxide hoặc các tác nhân hóa học nhằm tăng tính chọn lọc đối với một cấu tử cụ thể.

Tuy nhiên, khi đánh giá vật liệu biến tính cần xem xét không chỉ dung lượng hấp phụ mà còn:

  • Độ bền của lớp biến tính.
  • Khả năng rò rỉ hóa chất vào nước.
  • Khả năng tái sinh.
  • Chi phí vật liệu.
  • Độ bền cơ học.
  • Hiệu quả trong nước hoặc khí thực tế.

Dung lượng cao trong thí nghiệm quy mô nhỏ chưa đồng nghĩa với khả năng ứng dụng kinh tế ở quy mô công nghiệp.

14. Tái sinh và chu kỳ sử dụng vật liệu hấp phụ

Khi vật liệu tiến tới bão hòa, có ba hướng xử lý chính: tái sinh, thay thế hoặc thải bỏ theo phương án phù hợp.

Tái sinh nhằm giải phóng chất đã hấp phụ và khôi phục một phần khả năng của vật liệu. Phương pháp có thể dựa trên:

  • Gia nhiệt.
  • Thay đổi áp suất.
  • Dùng hơi.
  • Rửa bằng dung môi hoặc hóa chất.
  • Thay đổi pH.
  • Các phương pháp oxy hóa hoặc tái sinh chuyên biệt khác.

Không phải mọi vật liệu đều có thể phục hồi hoàn toàn sau mỗi chu kỳ. Cấu trúc lỗ có thể bị thay đổi, các vị trí hoạt động có thể suy giảm hoặc một phần chất hấp phụ không được loại bỏ hoàn toàn.

Vì vậy, đánh giá một công nghệ hấp phụ cần xét cả vòng đời:

$$\text{Hấp phụ} \rightarrow \text{Bão hòa} \rightarrow \text{Tái sinh hoặc thay vật liệu} \rightarrow \text{Xử lý dòng tái sinh/chất thải}$$

Quá trình hấp phụ không làm chất ô nhiễm tự biến mất. Trong nhiều hệ, nó chủ yếu *chuyển và cô đặc chất ô nhiễm từ một dòng lớn sang một pha rắn hoặc dòng tái sinh nhỏ hơn*. Vấn đề cuối cùng là phải xử lý hoặc thu hồi lượng chất đã được tập trung đó.

15. Các thông số cần quan tâm khi lựa chọn quá trình hấp phụ

Khi đánh giá hấp phụ cho một công trình xử lý, không nên chỉ hỏi vật liệu có “hấp phụ được” chất ô nhiễm hay không. Một đánh giá kỹ thuật nên xem xét đồng thời:

  • Nồng độ và tải lượng chất ô nhiễm đầu vào.
  • Nồng độ đầu ra yêu cầu.
  • Đường đẳng nhiệt trong khoảng nồng độ thực tế.
  • Tốc độ truyền khối và động học.
  • Ảnh hưởng của pH, nhiệt độ và độ ion.
  • Sự cạnh tranh của các cấu tử khác.
  • Kích thước và độ bền cơ học của hạt.
  • Tổn thất áp suất đối với cột.
  • Thời gian breakthrough.
  • Khả năng tái sinh.
  • Số chu kỳ tái sử dụng thực tế.
  • Phương án xử lý vật liệu bão hòa hoặc dòng tái sinh.
  • Chi phí theo khối lượng chất ô nhiễm thực sự được loại bỏ.

Đối với công trình liên tục, dữ liệu thí nghiệm cột hoặc pilot thường có giá trị thiết kế cao hơn việc chỉ so sánh \(q_m\), \(K_L\) hoặc \(K_F\) từ các thí nghiệm batch.

16. Những nhầm lẫn thường gặp khi đánh giá quá trình hấp phụ

Một số sai lệch phổ biến có thể làm kết quả nghiên cứu hoặc thiết kế trở nên quá lạc quan.

16.1. Xem diện tích BET là thước đo trực tiếp của hiệu quả xử lý

Diện tích bề mặt lớn có thể thuận lợi nhưng không đảm bảo chất cần xử lý tiếp cận được toàn bộ bề mặt. Phân bố kích thước lỗ và hóa học bề mặt phải phù hợp với adsorbate.

16.2. Đồng nhất qm với dung lượng làm việc của cột

\(q_m\) từ mô hình Langmuir là tham số cân bằng của mô hình. Dung lượng khai thác được trong cột trước breakthrough phụ thuộc thêm vào truyền khối và cấu hình vận hành.

16.3. Dùng hiệu suất loại bỏ để so sánh vật liệu mà không xét liều lượng

Hai thí nghiệm đều đạt 95% loại bỏ nhưng sử dụng lượng adsorbent rất khác nhau không phản ánh cùng hiệu quả vật liệu.

Khi cần so sánh, nên đồng thời xem xét \(q_e\), nồng độ đầu ra và tỷ lệ khối lượng chất hấp phụ trên khối lượng adsorbent.

16.4. Cho rằng mô hình động học xác định được cơ chế

Việc một phương trình pseudo-second-order cho \(R^2\) cao không đủ chứng minh hấp phụ hóa học. Tương tự, độ phù hợp của Langmuir không chứng minh tuyệt đối hấp phụ đơn lớp trên bề mặt đồng nhất.

16.5. Bỏ qua nền nước hoặc khí thực tế

Dữ liệu trên dung dịch đơn chất thường đại diện cho điều kiện thuận lợi hơn công trình thực tế. Chất hữu cơ tự nhiên, ion cạnh tranh, aerosol, bụi, độ ẩm hoặc các hợp chất khác có thể làm giảm đáng kể khả năng làm việc của vật liệu.

17. Vị trí của hấp phụ trong dây chuyền xử lý môi trường

Hấp phụ đặc biệt hữu ích khi cần loại bỏ chất ô nhiễm ở nồng độ còn lại tương đối thấp. Vì vậy, trong xử lý nước, nó thường phù hợp với vai trò *xử lý nâng cao hoặc polishing* hơn là phương pháp duy nhất để xử lý một tải lượng hữu cơ rất lớn.

Ví dụ, nếu dòng nước chứa lượng lớn chất hữu cơ có thể được loại bỏ hiệu quả bằng quá trình sinh học hoặc hóa lý rẻ hơn, đưa toàn bộ tải đó trực tiếp vào than hoạt tính có thể làm vật liệu bão hòa nhanh và tăng chi phí vận hành.

Một cấu hình hợp lý thường là:

$$\text{Xử lý tải lượng chính} \rightarrow \text{Giảm chất gây cản trở} \rightarrow \text{Hấp phụ polishing}$$

Trong xử lý khí, nguyên tắc tương tự cũng áp dụng. Cần đánh giá tải lượng chất ô nhiễm, độ ẩm, nhiệt độ, các cấu tử cạnh tranh và khả năng tái sinh trước khi lựa chọn lớp hấp phụ.

Vì vậy, hấp phụ không nên được lựa chọn chỉ dựa trên khả năng loại bỏ trong phòng thí nghiệm mà cần đặt trong cân bằng vật chất và kinh tế của toàn bộ hệ thống.

18. Từ nghiên cứu vật liệu đến thiết kế hệ thống hấp phụ

Có thể hình dung quá trình phát triển một hệ hấp phụ qua các mức thông tin tăng dần:

$$\text{Đặc trưng vật liệu} \rightarrow \text{Batch equilibrium} \rightarrow \text{Kinetics} \rightarrow \text{Column breakthrough} \rightarrow \text{Pilot} \rightarrow \text{Thiết kế}$$

Mỗi giai đoạn giải quyết một câu hỏi khác nhau.

Đặc trưng vật liệu giúp hiểu cấu trúc và hóa học bề mặt. Thí nghiệm batch cho dữ liệu cân bằng và khả năng hấp phụ sơ bộ. Động học giúp đánh giá tốc độ. Thí nghiệm cột phản ánh tương tác giữa cân bằng, truyền khối và thủy lực. Pilot cuối cùng giúp kiểm tra ảnh hưởng của dòng thực tế trước khi scale-up.

Bỏ qua các bước trung gian và chuyển trực tiếp từ dung lượng batch sang kích thước cột công nghiệp có thể tạo sai số lớn, đặc biệt với nước thải hoặc khí có thành phần phức tạp.

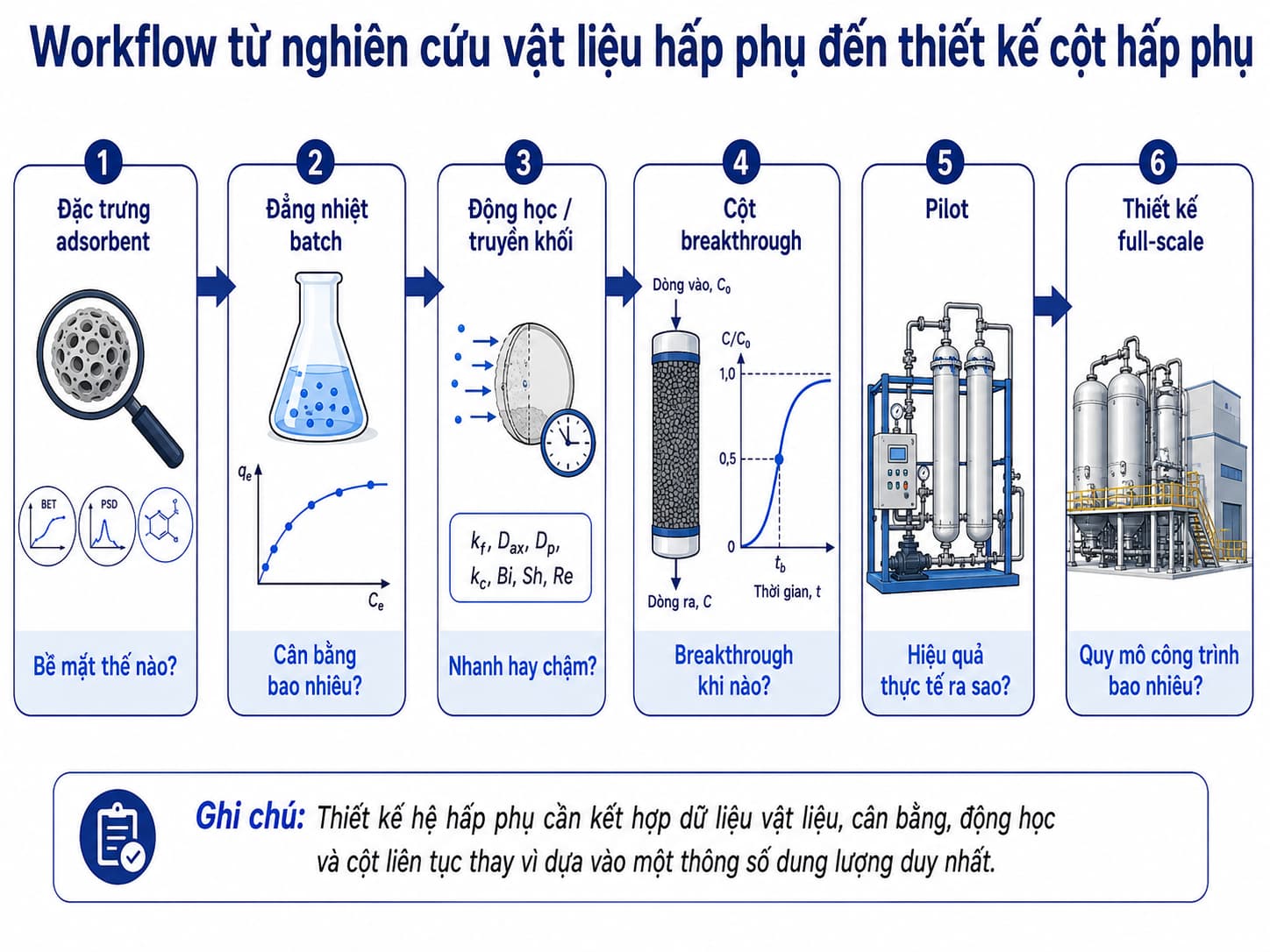

Workflow từ nghiên cứu vật liệu hấp phụ đến thiết kế cột hấp phụ

19. Kết luận

Quá trình hấp phụ dựa trên sự tích tụ chất tại bề mặt của vật liệu và chịu tác động đồng thời của cân bằng bề mặt, cấu trúc lỗ xốp và truyền khối. Vì vậy, đánh giá một hệ hấp phụ không thể chỉ dựa trên diện tích bề mặt riêng hoặc một giá trị dung lượng hấp phụ cực đại.

Đối với nghiên cứu vật liệu, đẳng nhiệt và động học cung cấp nền tảng để hiểu khả năng và tốc độ hấp phụ. Đối với thiết kế công trình, cần tiến thêm đến dữ liệu cột, đường cong breakthrough, vùng truyền khối, tổn thất áp suất, khả năng tái sinh và hiệu quả sử dụng vật liệu.

Điểm quan trọng nhất về mặt kỹ thuật là phân biệt rõ *dung lượng cân bằng với dung lượng làm việc thực tế*. Một vật liệu có khả năng hấp phụ cao trong điều kiện batch chưa chắc tạo được cột hấp phụ hiệu quả nếu truyền khối chậm, cạnh tranh hấp phụ lớn hoặc khả năng tái sinh kém.
