Xác định đặc tính thủy lực packing cho tháp đệm — ΔP/Z, loading và flooding

16-08-2026 Newater Việt Nam
Hướng dẫn thực nghiệm chuyên sâu để xác định ΔP/Z = f(uG,qL) và uG,flood = f(qL) của packing, gồm quy trình pilot, đo time‑series, pre‑wet và ma trận liquid loading.

Trong thiết kế tháp đệm hấp thụ khí, các thông số như *tổn thất áp suất, loading point và flooding velocity quyết định trực tiếp đường kính tháp và vùng vận hành an toàn. Với packing thương mại có đầy đủ hydraulic data, các thông số này có thể được xác định từ dữ liệu nhà sản xuất hoặc correlation đã được hiệu chỉnh cho đúng loại đệm. Tuy nhiên, với packing generic, packing sản xuất trong nước hoặc một loại đệm mới chưa có packing factor và flooding correlation đáng tin cậy, cách tiếp cận có cơ sở nhất là xác định đặc tính thủy lực bằng thực nghiệm*.

Bài toán cốt lõi là xây dựng quan hệ:

$$\frac{\Delta P}{Z}=f(u_G,q_L)$$

trong đó \(u_G\) là vận tốc khí bề mặt và \(q_L\) là tải tưới lỏng. Khi lặp lại phép thử tại nhiều \(q_L\), có thể xác định đường:

$$u_{G,flood}=f(q_L)$$

Đây là dữ liệu trực tiếp để sizing đường kính tháp mà không phải gán flooding velocity của một packing khác chỉ vì có kích thước tương tự.

Pressure drop, liquid holdup và flooding là ba đại lượng thủy lực cơ bản của packed column; các nghiên cứu so sánh correlation hiện đại cũng sử dụng dữ liệu thực nghiệm của nhiều random và structured packing tại các operating condition khác nhau để đánh giá khả năng dự đoán hydraulic performance.

1. Bản chất của phép thử thủy lực packing

Trong tháp đệm ngược chiều, khí đi lên trong khoảng rỗng của lớp packing còn chất lỏng chảy xuống trên bề mặt packing.

Ở tải khí thấp, hai pha tương tác tương đối yếu. Khi tăng lưu lượng khí, lực cản khí tác dụng lên dòng lỏng tăng và tổn thất áp suất qua packing tăng theo.

Nếu tiếp tục tăng \(u_G\), dòng khí bắt đầu cản trở rõ rệt chuyển động đi xuống của pha lỏng. Liquid holdup tăng và hệ chuyển sang vùng *loading*.

Khi tải khí tăng cao hơn nữa:

$$u_G\uparrow \Rightarrow h_L\uparrow\uparrow \Rightarrow \frac{\Delta P}{Z}\uparrow\uparrow$$

Trong đó \(h_L\) là liquid holdup.

Cuối cùng hệ tiến tới *flooding*, khi pha lỏng tích tụ mạnh trong packing, pressure drop tăng nhanh và dòng ngược chiều không còn duy trì ổn định. Flooding làm giảm nghiêm trọng khả năng vận hành và truyền khối của packed column.

Vì vậy flooding không phải là một thuộc tính riêng của packing theo dạng:

$$u_{G,flood}=f(\text{packing})$$

mà tổng quát phải hiểu:

$$\boxed{ u_{G,flood} = f( q_L,\rho_G,\rho_L,\mu_G,\mu_L,\sigma_L, \text{packing geometry} ) }$$

Do đó một loại packing không có dữ liệu hydraulic không thể được đặc trưng đáng tin cậy bằng duy nhất một vận tốc khí kinh nghiệm.

2. Các đại lượng cần xác định

2.1. Vận tốc khí bề mặt

Với cột thử có đường kính trong \(D_c\):

$$A_c = \frac{\pi D_c^2}{4}$$

Vận tốc khí bề mặt:

$$\boxed{ u_G = \frac{Q_G}{A_c} }$$

Trong đó:

  • \(A_c\): diện tích tiết diện cột, \(\mathrm{m^2}\);
  • \(Q_G\): lưu lượng khí thực tế trong cột, \(\mathrm{m^3/s}\);
  • \(u_G\): superficial gas velocity, \(\mathrm{m/s}\).

Cần sử dụng *actual gas flow tại nhiệt độ và áp suất của phép thử*, không lấy trực tiếp \(Nm^3/h\) đưa vào công thức nếu chưa chuyển đổi.

2.2. Tải tưới lỏng

Liquid loading:

$$\boxed{ q_L = \frac{Q_L}{A_c} }$$

Nếu \(Q_L\) tính bằng \(\mathrm{m^3/h}\), đơn vị của \(q_L\) là:

$$\mathrm{m^3/(m^2\cdot h)}$$

Đây là biến cần giữ cố định trong từng gas-flow sweep.

2.3. Tổn thất áp suất riêng

Nếu hai pressure taps được bố trí cách nhau một chiều cao packing (Z_m):

$$\Delta P = P_{bottom}-P_{top}$$

Tổn thất áp suất riêng:

$$\boxed{ \frac{\Delta P}{Z_m} }$$

thường biểu diễn bằng:

$$\mathrm{Pa/m}$$

Việc chuẩn hóa theo chiều cao cho phép so sánh dữ liệu giữa các lớp đệm hoặc cột thử có chiều cao khác nhau, miễn là các ảnh hưởng entrance, support và distributor được kiểm soát phù hợp.

2.4. Gas load factor

Ngoài \(u_G\), nên tính thêm:

$$\boxed{ F_G=u_G\sqrt{\rho_G} }$$

Trong đó \(\rho_G\) là khối lượng riêng khí, \(\mathrm{kg/m^3}\).

Tại flooding:

$$F_{G,flood} = u_{G,flood}\sqrt{\rho_G}$$

Gas load factor thuận tiện khi so sánh dữ liệu ở các trạng thái khí có density khác nhau, nhưng không thay thế việc đánh giá ảnh hưởng của liquid load và tính chất dung dịch.

3. Hai nhóm đường đặc tính cần đo

Một chương trình thử nghiệm đầy đủ nên có cả *dry pressure-drop curvewet pressure-drop curves*.

3.1. Dry pressure-drop curve

Khi:

$$Q_L=0$$

đo:

$$\left(\frac{\Delta P}{Z}\right)_{dry} = f(u_G)$$

Đường này thể hiện trở lực của riêng lớp packing đối với dòng khí.

Dry curve có giá trị để:

  • kiểm tra cách nạp packing;
  • đánh giá tính lặp lại giữa các test;
  • phát hiện bất thường cơ học của lớp đệm;
  • làm baseline so với trường hợp có tưới lỏng.
3.2. Wet pressure-drop curves

Với:

$$q_L=\text{constant}$$

đo:

$$\left(\frac{\Delta P}{Z}\right)_{wet} = f(u_G)$$

Thực hiện tại nhiều liquid loading:

$$q_{L,1},q_{L,2},q_{L,3},...$$

sẽ tạo ra một họ đường đặc tính thủy lực của packing.

Thông thường khi liquid load tăng, wet pressure drop và liquid holdup tăng, đồng thời hydraulic capacity của packing thay đổi. Các nghiên cứu thực nghiệm packed columns vì vậy khảo sát pressure drop và flooding trên nhiều gas load và liquid load thay vì chỉ tại một operating point.

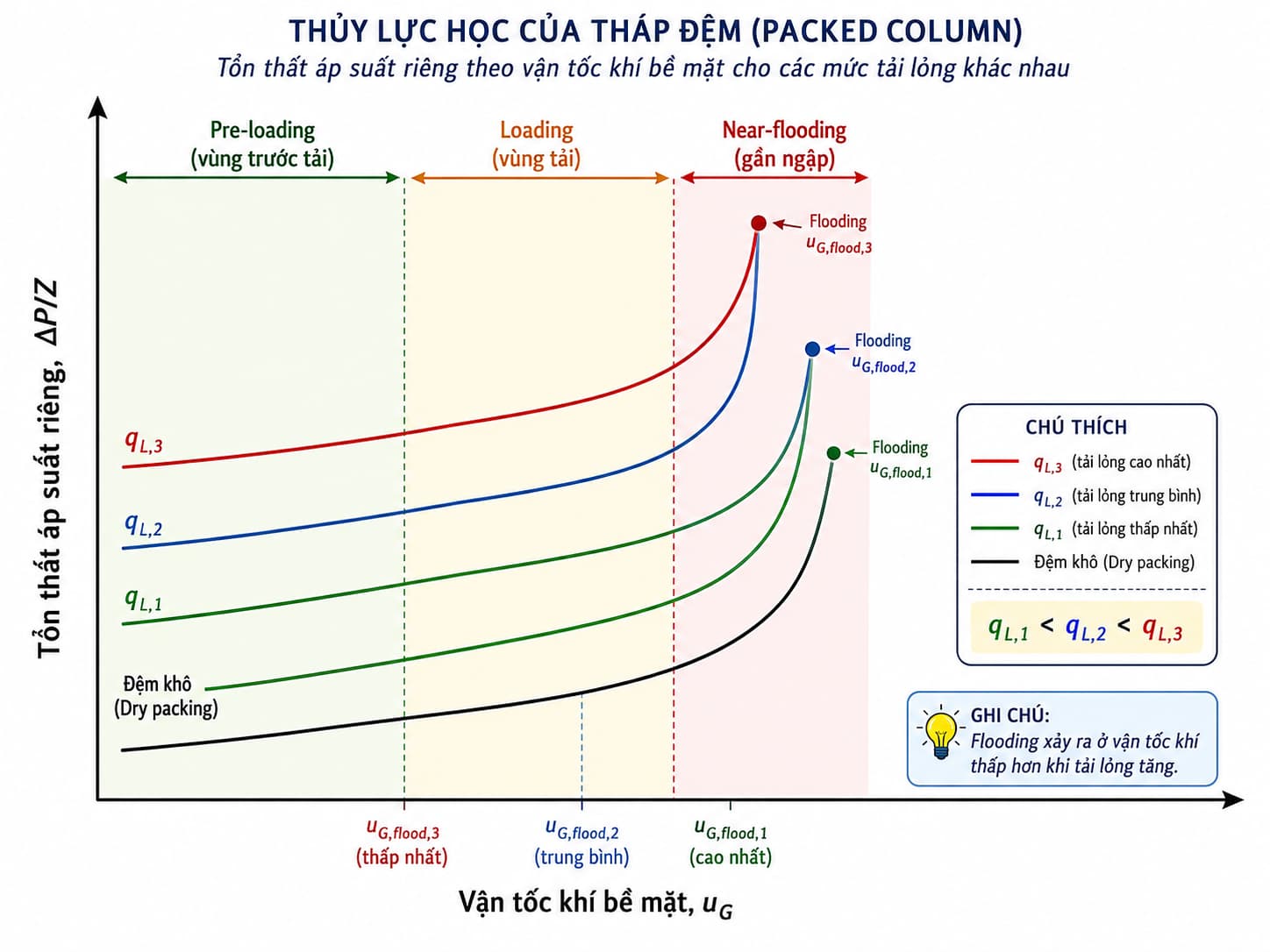

Đường đặc tính tổn thất áp suất theo vận tốc khí của packing tại các tải tưới lỏng khác nhau

4. Cấu hình hệ thống thí nghiệm

Một hệ pilot cơ bản nên bao gồm:

  • cột thử chứa packing;
  • packing support;
  • liquid distributor;
  • bể tuần hoàn;
  • bơm tuần hoàn;
  • thiết bị đo lưu lượng lỏng;
  • blower có khả năng điều chỉnh lưu lượng;
  • thiết bị đo lưu lượng khí;
  • pressure taps;
  • differential pressure transmitter;
  • cảm biến nhiệt độ;
  • cảm biến áp suất tuyệt đối hoặc khí quyển;
  • đường drain và overflow phù hợp.

Khí được cấp từ đáy lên, còn nước hoặc dung dịch thử được phân phối từ đỉnh xuống để mô phỏng đúng chế độ ngược chiều của tháp hấp thụ.

Sơ đồ hệ thí nghiệm xác định pressure drop và flooding velocity của packing

5. Lựa chọn đường kính cột thử nghiệm

Kích thước cột pilot phải đủ lớn để packing tạo được cấu trúc lớp đệm đại diện.

Nếu:

$$\frac{D_c}{D_p}$$

quá nhỏ, wall effect trở nên đáng kể. Packing sát thành có orientation và voidage khác vùng lõi, còn chất lỏng có thể ưu tiên chảy dọc thành.

Khi đó hydraulic behavior đo được không còn đại diện tốt cho một tháp có đường kính lớn.

Không nên đưa ra một tỷ lệ \(D_c/D_p\) duy nhất cho mọi geometry mà không kiểm tra nguồn áp dụng. Với packing generic, báo cáo thử nghiệm tối thiểu phải ghi:

$$\frac{D_c}{D_p}$$

để người sử dụng dữ liệu đánh giá khả năng scale-up.

Đối với packing có hình dạng rất bất quy tắc, nominal size cũng chưa chắc phản ánh đầy đủ characteristic dimension; khi đó nên ghi cả kích thước thực tế và hình học packing.

6. Xác định đặc tính packing trước khi thử

Trước khi đưa nước và khí vào cột, cần lập characterization sheet cho packing.

Các dữ liệu tối thiểu gồm:

Thông số Ký hiệu
Tên/type packing
Vật liệu
Kích thước danh nghĩa \(D_p\)
Chiều cao packed bed \(Z\)
Khối lượng packing \(m_p\)
Thể tích packed bed \(V_{bed}\)
Bulk density \(\rho_{bulk}\)
Bed voidage nếu xác định \(\varepsilon\)
Specific surface area nếu có \(a_t\)

Đối với packing generic, cần ghi cả:

  • nhà sản xuất hoặc nguồn cung;
  • batch/lô sản phẩm;
  • phương pháp nạp packing;
  • packing được đổ tự do hay có rung/đầm;
  • chiều cao bed trước và sau test.
6.1. Đo bulk density
$$\rho_{bulk} = \frac{m_p}{V_{bed}}$$

với:

$$V_{bed}=A_cZ$$

Bulk density là thông số đơn giản nhưng hữu ích để kiểm tra xem các lần nạp packing có tạo ra cấu trúc bed tương đương hay không.

6.2. Xác định bed voidage

Nếu xác định được thể tích vật liệu rắn \(V_s\):

$$\boxed{ \varepsilon = 1- \frac{V_s}{V_{bed}} }$$

Nếu biết khối lượng packing và density thực của vật liệu rắn:

$$V_s=\frac{m_p}{\rho_s}$$

suy ra:

$$\varepsilon = 1- \frac{m_p} {\rho_sV_{bed}}$$

Tuy nhiên với packing rỗng có kết cấu nan phức tạp, cần cẩn thận với khái niệm \(\rho_s\). Phải dùng density của phần vật liệu polymer thực sự, không dùng bulk density của packing.

7. Chọn chất lỏng và khí thử

7.1. Air–water test

Đối với hydraulic characterization ban đầu, hệ:

$$\text{air}+\text{water}$$

thường là lựa chọn thuận tiện.

Ưu điểm:

  • an toàn;
  • dễ vận hành;
  • dễ đo;
  • không cần xử lý khí thải;
  • phù hợp để xây baseline hydraulic.

Không cần dùng H₂S để xác định flooding của packing trong bước này.

7.2. Khi dung dịch vận hành khác nước đáng kể

Hydraulic performance phụ thuộc:

$$\rho_L,\quad\mu_L,\quad\sigma_L$$

Nếu dung dịch thực tế có tính chất khác nước đáng kể, air–water test chỉ nên xem là baseline.

Khi đó nên thực hiện thêm phép thử bằng dung dịch mô phỏng có:

  • density tương tự;
  • viscosity tương tự;
  • surface tension tương tự;

nhưng vẫn tránh dùng các hóa chất nguy hiểm nếu không cần thiết.

Các nghiên cứu packed-column cho thấy liquid properties là một trong các yếu tố ảnh hưởng pressure drop, liquid holdup và hydraulic behavior.

8. Trình tự thí nghiệm dry packing

Trước khi chạy wet test, nên đo dry curve.

  • Xác nhận lớp packing có chiều cao \(Z\) ổn định.
  • Đóng liquid circulation.
  • Khởi động blower ở tải thấp.
  • Chờ lưu lượng khí và differential pressure ổn định.
  • Ghi \(Q_G,T,P,\Delta P\).
  • Tăng lưu lượng khí từng bước.
  • Lặp lại cho tới vùng gas load cần khảo sát.
  • Không cần cố đưa dry packing tới một giới hạn cơ học không cần thiết.

Tại mỗi điểm:

$$u_G = \frac{Q_G}{A_c}$$

và:

$$\frac{\Delta P}{Z} = \frac{\Delta P}{Z}$$

Sau đó xây:

$$\left(\frac{\Delta P}{Z}\right)_{dry} = f(u_G)$$

Dry pressure drop của packed bed về bản chất phản ánh ma sát dòng khí qua geometry và void space của packing; wet pressure drop sẽ cao hơn hoặc thay đổi xu hướng khi liquid holdup xuất hiện.

9. Pre-wetting trước wet test

Packing không nên được test ngay sau khi vừa mở liquid pump.

Trước mỗi series, cần đưa packing tới một điều kiện wetting có khả năng tái lập.

Procedure có thể gồm:

  • cho dung dịch tuần hoàn qua packing;
  • kiểm tra distributor hoạt động đều;
  • chờ liquid return ổn định;
  • kiểm tra không có vùng packing rõ ràng b...
