1. Mô hình Darcy tính toán lưu lượng dòng chảy qua lớp vật liệu
Mô hình Darcy là một trong những quan hệ nền tảng dùng để mô tả dòng chảy của chất lỏng qua môi trường rỗng. Trong kỹ thuật môi trường, quan hệ này xuất hiện trong tính toán lọc nước, dòng chảy qua lớp cát, than hoạt tính, vật liệu hấp phụ, đất, tầng chứa nước, lớp bùn và nhiều hệ vật liệu hạt khác.
Giá trị của mô hình Darcy không nằm ở việc cung cấp một công thức lưu lượng đơn giản, mà ở khả năng liên kết *chênh lệch thế thủy lực, đặc tính thấm của vật liệu, chiều dày lớp vật liệu và lưu lượng dòng chảy*. Từ đó kỹ sư có thể đánh giá khả năng dẫn nước của một lớp vật liệu, xác định tổn thất cột nước hoặc suy ngược hệ số thấm từ dữ liệu thực nghiệm.
Tuy nhiên, định luật Darcy chỉ phù hợp khi dòng chảy qua môi trường rỗng còn nằm trong vùng mà quan hệ giữa vận tốc và gradient thủy lực gần tuyến tính. Khi vận tốc tăng, quán tính trở nên đáng kể hoặc cấu trúc lớp vật liệu thay đổi mạnh, cần chuyển sang các mô hình khác như Forchheimer hoặc Ergun.

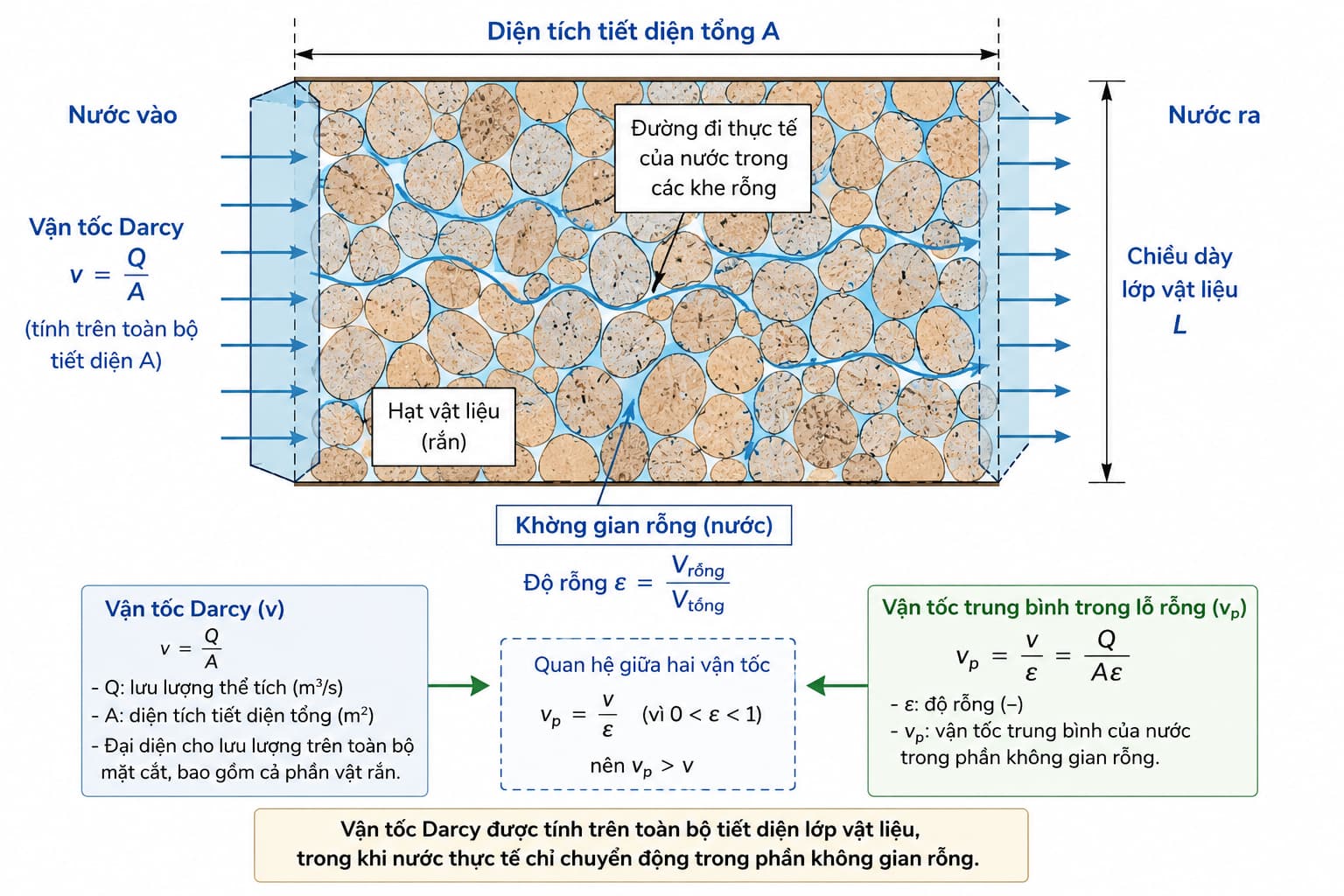

2. Bản chất của dòng chảy qua lớp vật liệu
Một lớp vật liệu rỗng không phải là một tập hợp ống thẳng song song. Nước phải đi qua hệ thống khe rỗng ngoằn ngoèo giữa các hạt vật liệu, liên tục thay đổi tiết diện và hướng dòng.
Do đó vận tốc thực của nước trong lỗ rỗng khác với vận tốc quy ước được sử dụng trong phương trình Darcy.
Nếu một lớp vật liệu có diện tích tiết diện tổng \(A\), lưu lượng nước qua lớp là \(Q\), vận tốc Darcy được định nghĩa:
trong đó:
- \(v\): vận tốc Darcy hoặc lưu lượng đơn vị diện tích, m/s.
- \(Q\): lưu lượng thể tích, m³/s.
- \(A\): diện tích tiết diện tổng của lớp vật liệu, m².
Diện tích \(A\) bao gồm cả diện tích phần hạt rắn và phần lỗ rỗng. Vì vậy \(v\) không phải vận tốc trung bình thực của nước trong lỗ rỗng.
Nếu độ rỗng của vật liệu là \(\varepsilon\), trong trường hợp đơn giản có thể ước tính vận tốc trung bình trong phần lỗ rỗng:
với \(v_p\) là vận tốc trung bình quy đổi trên diện tích lỗ rỗng.
Quan hệ này có ích để phân biệt hai khái niệm thường bị nhầm lẫn: *vận tốc Darcy dùng trong cân bằng lưu lượng và vận tốc nước thực sự chuyển động trong không gian rỗng*.
3. Phương trình Darcy
Đối với dòng chảy một chiều qua môi trường rỗng bão hòa, định luật Darcy có thể viết:
hoặc theo lưu lượng:
Nếu gradient thủy lực gần như không đổi trên chiều dài lớp vật liệu \(L\):
trong đó:
- \(K\): hệ số thấm thủy lực, m/s.
- \(A\): diện tích tiết diện dòng chảy, m².
- \(\Delta h\): chênh lệch cột nước tổng giữa hai đầu lớp vật liệu, m.
- \(L\): chiều dài hoặc chiều dày lớp vật liệu theo hướng dòng chảy, m.
Dấu âm trong dạng vi phân thể hiện rằng dòng chảy xảy ra theo chiều giảm thế thủy lực.
Gradient thủy lực được định nghĩa:
do đó:
và:
Đây là dạng phương trình thường được sử dụng nhất trong tính toán sơ bộ.
Ý nghĩa vật lý khá trực quan: với cùng diện tích và chiều dày lớp vật liệu, lưu lượng tăng khi hệ số thấm tăng hoặc khi chênh lệch cột nước tăng.

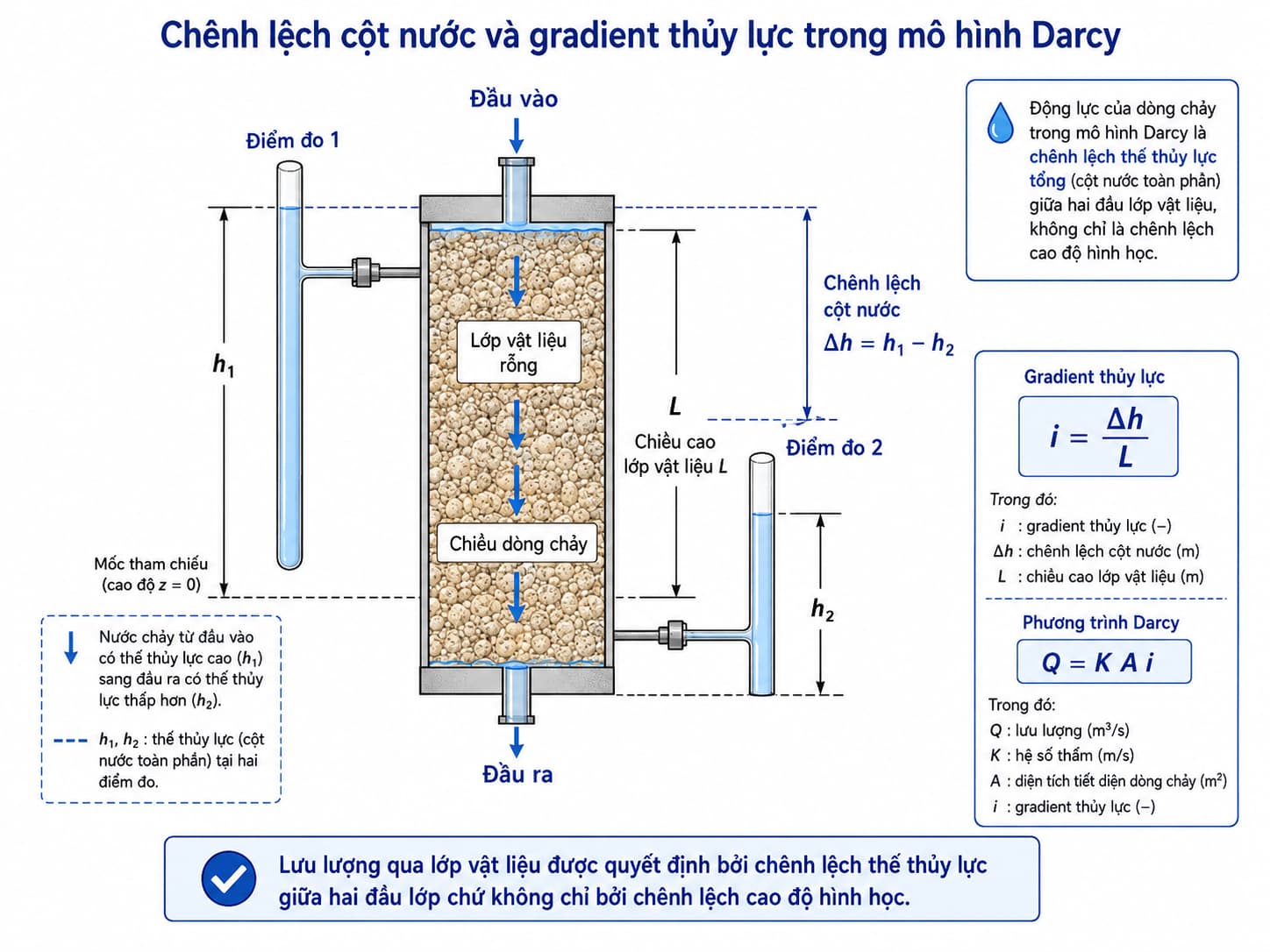

4. Cột nước trong phương trình Darcy phải hiểu như thế nào?
Một sai sót phổ biến là xem \(\Delta h\) đơn giản là chênh lệch cao độ mặt nước.
Trong thủy lực, cột nước tổng tại một điểm có thể được biểu diễn:
trong đó:
- \(z\): cột cao độ, m.
- \(p/(\rho g)\): cột áp suất, m.
- \(u^2/(2g)\): cột động năng, m.
Trong dòng chảy qua môi trường rỗng với vận tốc nhỏ, thành phần động năng thường rất nhỏ so với hai thành phần còn lại. Khi đó:
Vì vậy gradient thủy lực về bản chất là gradient của *thế thủy lực tổng*, không chỉ là gradient cao độ.
Đối với lớp lọc dòng xuống trong bể hở, tổn thất cột nước có thể được xác định từ chênh lệch mực piezometric giữa phía trên và phía dưới lớp lọc.
Đối với lớp vật liệu nằm trong cột kín có áp, phải xét cả áp suất và cao độ.
5. Hệ số thấm thủy lực K
Hệ số thấm thủy lực \(K\) thể hiện khả năng truyền nước của môi trường rỗng trong những điều kiện chất lỏng xác định.
Một vật liệu có lỗ rỗng lớn và kết nối tốt thường có \(K\) lớn hơn vật liệu có cấu trúc chặt hoặc hạt nhỏ.
Tuy nhiên \(K\) không phải tính chất riêng tuyệt đối của vật liệu, vì nó phụ thuộc đồng thời vào môi trường rỗng và tính chất chất lỏng.
Có thể phân tách:
trong đó:
- \(k\): độ thấm nội tại của môi trường rỗng, m².
- \(\rho\): khối lượng riêng của chất lỏng, kg/m³.
- \(g\): gia tốc trọng trường, m/s².
- \(\mu\): độ nhớt động lực học, Pa·s.
Khác với \(K\), độ thấm nội tại \(k\) chủ yếu đặc trưng cho cấu trúc môi trường rỗng và không phụ thuộc trực tiếp vào loại chất lỏng.
Quan hệ trên cho thấy khi độ nhớt tăng, hệ số thấm thủy lực giảm nếu cấu trúc vật liệu không thay đổi.
Đây là lý do kết quả đo \(K\) tại một nhiệt độ không nên sử dụng trực tiếp cho điều kiện nhiệt độ khác nếu yêu cầu tính toán có độ chính xác cao.
6. Những yếu tố quyết định độ thấm của lớp vật liệu
Độ thấm không chỉ phụ thuộc vào đường kính hạt.
Các yếu tố quan trọng gồm:
- Kích thước hạt.
- Phân bố kích thước hạt.
- Độ rỗng.
- Hình dạng hạt.
- Độ nhám bề mặt.
- Cách sắp xếp và mức độ nén chặt.
- Độ ngoằn ngoèo của đường dòng.
- Mức độ kết nối giữa các lỗ rỗng.
- Sự hiện diện của hạt mịn.
- Cáu cặn hoặc màng sinh học.
Hai lớp vật liệu có cùng đường kính hạt danh nghĩa nhưng khác phân bố hạt và độ rỗng có thể có hệ số thấm rất khác nhau.
Đặc biệt, một lượng nhỏ hạt mịn lấp vào khe giữa các hạt lớn có thể làm giảm đáng kể tiết diện hữu hiệu của dòng chảy.
Trong vận hành lọc, hệ số thấm cũng không cố định theo thời gian. Khi cặn được giữ trong lớp vật liệu, độ rỗng hữu hiệu giảm, làm tăng tổn thất cột nước.
7. Từ Darcy đến tính lưu lượng qua lớp vật liệu
Nếu biết \(K\), chiều dày lớp \(L\), diện tích \(A\) và chênh lệch cột nước \(\Delta h\), lưu lượng được tính trực tiếp:
Ví dụ về quan hệ tham số, không gán giá trị cụ thể:
- Nếu \(A\) tăng gấp đôi, \(Q\) tăng gấp đôi khi các điều kiện khác không đổi.
- Nếu \(\Delta h\) tăng gấp đôi, \(Q\) tăng gấp đôi trong vùng Darcy.
- Nếu \(L\) tăng gấp đôi, \(Q\) giảm còn một nửa.
- Nếu \(K\) giảm do lớp vật liệu bị nghẹt, lưu lượng giảm tương ứng khi cột nước không thay đổi.
Điều này chỉ đúng khi \(K\) có thể xem gần như không đổi và quan hệ Darcy vẫn còn tuyến tính.
7.1. Tính tổn thất cột nước khi biết lưu lượng
Trong nhiều bài toán thiết kế, lưu lượng \(Q\) là yêu cầu đầu vào và cần xác định tổn thất cột nước qua lớp.
Từ phương trình Darcy:
hoặc dùng vận tốc Darcy:
Quan hệ này đặc biệt hữu ích cho lớp vật liệu có vận tốc nhỏ.
Nếu lớp vật liệu bị bám cặn làm \(K\) giảm, cùng một lưu lượng sẽ đòi hỏi \(\Delta h\) lớn hơn.
Đây chính là cơ chế làm tổn thất cột nước qua lớp lọc tăng dần trong một chu kỳ vận hành.
7.2. Tính diện tích lớp vật liệu
Nếu giới hạn gradient thủy lực hoặc vận tốc đã được xác định, có thể suy ra diện tích:
Với tiết diện hình tròn:
do đó:
Cách tính này phù hợp khi toàn bộ lớp vật liệu có thể được mô tả bởi Darcy. Với các thiết bị có vận tốc cao như một số cột lọc nhanh hoặc cột hấp phụ, cần kiểm tra điều kiện áp dụng trước khi dùng quan hệ tuyến tính này.
8. Cách xác định hệ số thấm từ thí nghiệm
Trong thực tế, đối với vật liệu không có dữ liệu tin cậy, thí nghiệm cột thường có giá trị hơn việc ước tính \(K\) từ đường kính hạt.
Hai phương pháp cơ bản là thí nghiệm cột nước không đổi và cột nước giảm dần.
8.1. Thí nghiệm cột nước không đổi
Phương pháp này phù hợp với vật liệu có độ thấm tương đối cao.
Khi duy trì chênh lệch cột nước \(\Delta h\) gần như không đổi và đo lưu lượng \(Q\):
Nếu đo thể tích nước \(V\) trong thời gian (t):
Thí nghiệm nên được thực hiện tại nhiều gradient thủy lực khác nhau.
Nếu đồ thị \(v\) theo \(i\) là đường thẳng đi gần qua gốc tọa độ, vật liệu đang vận hành gần vùng Darcy và độ dốc của đường là \(K\):
8.2. Thí nghiệm cột nước giảm dần
Với vật liệu ít thấm hơn, có thể sử dụng ống đo có tiết diện \(a\), trong đó cột nước giảm từ \(h_1\) xuống \(h_2\) trong khoảng thời gian \(t\).
Khi giả thiết định luật Darcy áp dụng:
trong đó:
- \(a\): diện tích tiết diện ống đo, m².
- \(A\): diện tích mẫu vật liệu, m².
- \(L\): chiều dài mẫu, m.
- \(t\): thời gian để cột nước giảm từ \(h_1\) xuống \(h_2\), s.
Phương pháp này thường phù hợp hơn với môi trường có lưu lượng nhỏ, nơi duy trì và đo một lưu lượng ổn định khó thực hiện.
9. Điều kiện áp dụng mô hình Darcy
Định luật Darcy không đúng trong mọi chế độ dòng qua lớp vật liệu.
Bản chất của quan hệ Darcy là sự cân bằng trong vùng mà lực nhớt chi phối và ảnh hưởng quán tính còn nhỏ. Khi vận tốc tăng, quan hệ giữa gradient thủy lực và vận tốc bắt đầu mất tuyến tính.
Một dạng số Reynolds cho môi trường rỗng thường được dùng để đánh giá mức độ ảnh hưởng của quán tính:
trong đó:
- \(Re_p\): số Reynolds dựa trên hạt.
- \(d_p\): kích thước hạt đặc trưng, m.
Tuy nhiên ngưỡng chính xác để kết luận Darcy còn áp dụng phụ thuộc định nghĩa \(Re_p\), hình dạng hạt, độ rỗng và cấu trúc lớp vật liệu. Vì vậy không nên sử dụng một ngưỡng duy nhất cho mọi hệ.
Trong thực nghiệm, dấu hiệu rõ ràng hơn là quan hệ \(v-i\) bắt đầu cong thay vì tuyến tính.
9.1. Những giả thiết thường đi kèm
Mô hình Darcy cơ bản thường ngầm giả thiết:
- Môi trường rỗng được bão hòa hoàn toàn.
- Dòng chảy ổn định hoặc gần ổn định.
- Chất lỏng gần như không nén được.
- Độ nhớt không thay đổi đáng kể trong vùng khảo sát.
- Cấu trúc lớp vật liệu không thay đổi.
- Quan hệ giữa vận tốc và gradient thủy lực gần tuyến tính.
- Không có phản ứng hoặc quá trình làm thay đổi mạnh độ rỗng trong thời gian tính toán.
Nếu các giả thiết này không còn phù hợp, \(K\) có thể không còn là một hằng số hữu ích.
10. Khi nào Darcy không còn phù hợp?
Trong các lớp vật liệu có dòng chảy nhanh, ảnh hưởng quán tính tăng lên và tổn thất áp suất không còn tỷ lệ tuyến tính với vận tốc.
Một dạng mở rộng thường dùng là phương trình Forchheimer:
trong đó:
- \(dp/dl\): gradient áp suất.
- \(k\): độ thấm nội tại.
- \(\beta\): hệ số quán tính của môi trường rỗng.
- \(v\): vận tốc Darcy.
Thành phần đầu tỷ lệ với \(v\) tương ứng với vùng Darcy. Thành phần thứ hai tỷ lệ với (v^2), thể hiện ảnh hưởng quán tính.
Khi vận tốc nhỏ:
phương trình trở lại dạng Darcy.
Với lớp hạt đóng gói có vận tốc cao hơn, phương trình Ergun thường phù hợp hơn:
Phương trình Ergun kết hợp cả thành phần nhớt và quán tính, vì vậy được sử dụng rộng rãi cho lớp hạt trong cột lọc, cột hấp phụ hoặc thiết bị công nghệ có vận tốc đáng kể.
Điểm cần lưu ý là *Darcy và Ergun không phải hai công thức cạnh tranh cho cùng mọi bài toán*. Darcy phù hợp với vùng dòng chảy chậm tuyến tính, trong khi Ergun bao quát rộng hơn đối với lớp hạt có ảnh hưởng quán tính.
11. So sánh Darcy và Ergun trong lớp vật liệu
| Đặc điểm | Darcy | Ergun |
|---|---|---|
| Quan hệ vận tốc – tổn thất | Tuyến tính | Gồm tuyến tính và bậc hai |
| Thông số vật liệu chính | \(K\) hoặc \(k\) | \(\varepsilon\), \(d_p\) và tính chất lưu chất |
| Phù hợp | Dòng chảy chậm qua môi trường rỗng | Lớp hạt đóng gói với dải vận tốc rộng hơn |
| Ảnh hưởng quán tính | Bỏ qua | Có xét |
| Dữ liệu đầu vào | Hệ số thấm | Kích thước hạt, độ rỗng, độ nhớt, khối lượng riêng |
| Ứng dụng điển hình | Nước ngầm, thấm, lớp lọc tốc độ thấp | Cột hạt, lớp đệm, lọc và hấp phụ tốc độ cao hơn |
Trong thiết kế thực tế, nếu có dữ liệu thực nghiệm về tổn thất áp suất của vật liệu, dữ liệu thực nghiệm thường có giá trị cao hơn việc áp dụng máy móc một công thức lý thuyết.
12. Liên hệ giữa Darcy và cấu trúc lớp hạt
Định luật Darcy sử dụng \(K\) hoặc \(k\) như một thông số tổng hợp. Nhưng về mặt vật lý, độ thấm xuất phát từ hình học hệ lỗ rỗng.
Đối với môi trường hạt lý tưởng, quan hệ kiểu Kozeny–Carman thường được dùng để liên hệ độ thấm với kích thước hạt và độ rỗng:
Quan hệ này cho thấy hai xu hướng rất quan trọng:
- Độ thấm tăng gần theo bình phương kích thước hạt.
- Độ thấm rất nhạy với độ rỗng.
Vì vậy một lớp vật liệu bị nén làm độ rỗng giảm nhẹ vẫn có thể làm độ thấm giảm đáng kể.
Đây cũng giải thích vì sao việc chỉ lấy đường kính hạt để đánh giá khả năng dẫn nước thường không đủ.
Đối với vật liệu không đồng đều, vật liệu có hình dạng phức tạp hoặc vật liệu hấp phụ xốp, thông số thực nghiệm nên được ưu tiên.
13. Ứng dụng Darcy trong hệ thống lọc nước
Trong lớp lọc, khi cặn tích tụ, khả năng dẫn nước của lớp giảm theo thời gian.
Từ:
nếu \(v\) được duy trì không đổi và \(K\) giảm thì:
Tổn thất cột nước vì vậy tăng dần trong chu kỳ lọc.
Tuy nhiên lớp lọc thực tế thường không có \(K\) đồng nhất theo chiều sâu. Vùng phía trên có thể giữ nhiều cặn hơn và giảm độ thấm nhanh hơn vùng phía dưới.
Khi đó có thể chia lớp lọc thành nhiều lớp nhỏ:
trong đó \(L_j\) và \(K_j\) lần lượt là chiều dày và hệ số thấm của lớp thứ \(j\).
Cách nhìn này hữu ích khi phân tích lớp lọc đa vật liệu hoặc lớp bị fouling không đồng đều.
14. Dòng chảy qua nhiều lớp vật liệu nối tiếp
Giả sử nước đi qua nhiều lớp vật liệu theo thứ tự, mỗi lớp có chiều dày \(L_j\) và hệ số thấm \(K_j\).
Vì lưu lượng qua các lớp nối tiếp bằng nhau:
suy ra:
Tổng tổn thất:
Nếu định nghĩa một hệ số thấm tương đương \(K_{eq}\):
với:
thì:
Đây là dạng trung bình điều hòa theo chiều dày.
Một lớp có \(K\) rất thấp có thể chi phối phần lớn tổn thất cột nước của toàn hệ thống dù chiều dày của nó không lớn.
15. Dòng chảy qua các vùng vật liệu song song
Nếu lớp vật liệu gồm các vùng song song chịu cùng chênh lệch cột nước nhưng có hệ số thấm khác nhau, lưu lượng qua từng vùng là:
Tổng lưu lượng:
Nếu toàn bộ tiết diện là:
thì hệ số thấm tương đương:
Đây là trung bình theo diện tích.
Quan hệ này có ý nghĩa thực tế đối với hiện tượng phân bố dòng không đều. Một vùng có độ thấm lớn hơn có thể dẫn lưu lượng lớn hơn đáng kể, tạo *đường dòng ưu tiên*.
Khi đó giả thiết dòng phân bố đều trên toàn tiết diện không còn đúng.
16. Hiện tượng kênh dòng và ý nghĩa đối với thiết kế
Một hệ thống có tổng lưu lượng đúng chưa chắc có phân bố dòng tốt.
Nếu một phần lớp vật liệu có \(K\) lớn hơn vùng xung quanh, lưu lượng sẽ ưu tiên đi qua vùng đó.
Theo Darcy:
với cùng gradient \(i\), vùng có \(K_j\) lớn sẽ có vận tốc lớn hơn.
Hậu quả có thể gồm:
- Thời gian tiếp xúc giảm.
- Một phần vật liệu không được sử dụng hiệu quả.
- Breakthrough sớm trong cột hấp phụ.
- Chất lượng nước đầu ra không ổn định.
- Rửa ngược không đồng đều.
- Tổn thất cột nước đo tổng thể không phản ánh đúng trạng thái cục bộ.
Nguyên nhân có thể đến từ:
- Phân phối nước đầu vào kém.
- Vật liệu không đồng đều.
- Thành cột.
- Nén lớp không đều.
- Hạt mịn dịch chuyển.
- Bọt khí giữ trong lớp.
- Fouling cục bộ.
Do đó mô hình Darcy một chiều thường chỉ là bước đầu. Với các thiết bị lớn hoặc yêu cầu phân bố dòng cao, phải xem xét đồng thời hệ phân phối và tính đồng nhất của lớp vật liệu.
17. Ảnh hưởng của fouling đến hệ số thấm
Trong hệ lọc hoặc cột vật liệu vận hành dài hạn, hệ số thấm có thể thay đổi do cặn tích tụ.
Có thể xem:
khi đó:
nếu vận tốc được giữ không đổi.
Khi \(K(t)\) giảm, tổn thất tăng.
Một cách diễn giải khác là sử dụng sức cản thủy lực:
và:
Với nhiều lớp sức cản nối tiếp:
Cách biểu diễn bằng sức cản hữu ích khi lớp vật liệu xuất hiện thêm một lớp cake trên bề mặt:
Khi lớp cake phát triển, \(R_{cake}\) tăng và nhanh chóng trở thành phần chi phối tổn thất.
18. Ứng dụng Darcy cho cột hấp phụ có phù hợp không?
Đối với cột hấp phụ chứa than hoạt tính hạt, resin hoặc vật liệu hạt khác, Darcy có thể dùng để mô tả thủy lực nếu vận tốc đủ thấp và quan hệ tổn thất – vận tốc còn tuyến tính.
Tuy nhiên, nhiều cột hấp phụ thực tế vận hành ở vùng mà ảnh hưởng quán tính không còn bỏ qua được.
Trong trường hợp đó, phương trình Ergun thường thích hợp hơn để tính tổn thất áp suất.
Cần phân biệt:
- *Darcy:* chủ yếu mô tả dòng chảy nhớt tuyến tính.
- *Ergun:* mô tả tổn thất qua lớp hạt với cả thành phần nhớt và quán tính.
- *Mô hình hấp phụ:* mô tả cân bằng và truyền khối của chất bị hấp phụ.
Một cột hấp phụ vì vậy có thể đồng thời cần mô hình Ergun cho thủy lực và các mô hình khác cho cân bằng, động học và đường cong breakthrough.
Không nên sử dụng Darcy để thay thế bài toán truyền khối hấp phụ.
19. Sai lầm thường gặp khi sử dụng mô hình Darcy
- Dùng vận tốc trong lỗ rỗng thay cho vận tốc Darcy. Trong công thức (Q=vA), \(A\) là toàn bộ tiết diện lớp vật liệu.
- Chỉ dùng chênh lệch cao độ thay cho chênh lệch cột nước tổng. Với hệ kín có áp, thành phần áp suất không thể bỏ qua.
- Xem \(K\) là hằng số tuyệt đối của vật liệu. \(K\) còn phụ thuộc độ nhớt và khối lượng riêng của chất lỏng.
- Dùng cùng \(K\) cho lớp sạch và lớp đã fouling. Cặn và màng sinh học có thể làm độ thấm thay đổi rất mạnh.
- Áp dụng Darcy ở vận tốc cao mà không kiểm tra tuyến tính. Khi ảnh hưởng quán tính đáng kể, nên chuyển sang Forchheimer hoặc Ergun.
- Ước tính \(K\) chỉ từ kích thước hạt. Độ rỗng, phân bố hạt và mức độ nén có thể ảnh hưởng không kém.
- Giả định dòng phân bố đều. Hiện tượng kênh dòng có thể khiến phân bố lưu lượng khác xa mô hình một chiều.
- Sử dụng hệ số thấm đo ở điều kiện khác mà không xét độ nhớt. Điều này đặc biệt đáng chú ý khi nhiệt độ nước thay đổi đáng kể.
20. Quy trình tính toán thực tế
Đối với một lớp vật liệu mới, trình tự phù hợp thường là:
- Xác định loại vật liệu, kích thước hạt, phân bố kích thước và độ rỗng.
- Xác định chiều dày lớp \(L\) và tiết diện \(A\).
- Xác định lưu lượng thiết kế \(Q\) hoặc vận tốc Darcy (v).
- Thu thập hệ số thấm \(K\) từ dữ liệu tin cậy hoặc thí nghiệm.
- Tính gradient thủy lực (i).
- Tính tổn thất cột nước ban đầu.
- Kiểm tra quan hệ (v-i) có nằm trong vùng tuyến tính hay không.
- Nếu không tuyến tính, chuyển sang mô hình Forchheimer hoặc Ergun.
- Đánh giá ảnh hưởng của fouling, nén lớp hoặc tích tụ cặn.
- Kiểm tra khả năng phân bố dòng trên toàn tiết diện.
- Nếu thiết bị cần vận hành dài hạn, xác định giới hạn tổn thất để rửa, hoàn nguyên hoặc thay vật liệu.
21. Ý nghĩa của mô hình Darcy trong thiết kế kỹ thuật môi trường
Điểm mạnh lớn nhất của Darcy là cung cấp một khuôn khổ rất rõ để nhìn nhận dòng qua môi trường rỗng:
hay:
Từ biểu thức này có thể thấy ngay ba nhóm vấn đề thiết kế:
- Khả năng thấm của vật liệu: quyết định bởi cấu trúc lỗ rỗng và tính chất chất lỏng.
- Kích thước công trình: thể hiện qua diện tích và chiều dày lớp.
- Động lực dòng chảy: thể hiện bằng chênh lệch cột nước.
Nếu lưu lượng suy giảm trong quá trình vận hành, nguyên nhân không nhất thiết do bơm hoặc đầu vào. Bản thân \(K\) của lớp vật liệu có thể đã giảm.
Nếu tổn thất cột nước tăng nhanh, cần xem xét sự hình thành sức cản mới trong lớp.
Nếu cùng một lớp vật liệu nhưng phân bố dòng không đều, vấn đề có thể nằm ở sự biến thiên không gian của \(K\) hoặc hệ phân phối.
Đó là lý do Darcy vẫn có giá trị lớn trong phân tích kỹ thuật dù mô hình rất đơn giản.
22. Kết luận
Mô hình Darcy mô tả quan hệ tuyến tính giữa vận tốc dòng chảy qua môi trường rỗng và gradient thủy lực:
hoặc:
Trong phạm vi áp dụng, đây là công cụ hiệu quả để tính lưu lượng, tổn thất cột nước, hệ số thấm và đánh giá ảnh hưởng của chiều dày lớp vật liệu.
Tuy nhiên, giá trị \(K\) phải được hiểu đúng là thông số phụ thuộc cả môi trường rỗng và chất lỏng. Trong lớp vật liệu thực tế, độ thấm còn thay đổi theo độ rỗng, kích thước hạt, mức độ nén, fouling và phân bố dòng.
Khi vận tốc tăng và quan hệ giữa gradient thủy lực với vận tốc không còn tuyến tính, Darcy không nên tiếp tục được sử dụng máy móc. Khi đó các mô hình Forchheimer hoặc Ergun phù hợp hơn.
Trong thiết kế kỹ thuật môi trường, cách sử dụng hiệu quả nhất là xem Darcy như *mô hình nền để nhận diện mối quan hệ giữa lưu lượng – độ thấm – gradient thủy lực*, sau đó lựa chọn mô hình chi tiết hơn nếu điều kiện vận hành vượt khỏi giả thiết của dòng Darcy.
