Phân tích khả năng lắng của bể lắng thứ cấp: Lý thuyết Solids Flux và phương pháp State Point

22-09-2025 Newater Việt Nam

Bài viết tổng hợp hai phương pháp phân tích clarifier: Solids Flux Method (SFM) và State Point Analysis (SPA). Đây là công cụ nền tảng giúp kỹ sư xác định giới hạn tải chất rắn, vùng vận hành an toàn và kiểm tra nhanh tình trạng bể lắng thứ cấp trong hệ thống xử lý nước thải.

1. Giới thiệu chung

Bể lắng thứ cấp là công trình quan trọng trong hệ thống xử lý nước thải bằng bùn hoạt tính. Nó không chỉ tách bùn ra khỏi nước sau xử lý sinh học mà còn duy trì sludge blanket ổn định, đảm bảo nồng độ MLSS và hiệu quả xử lý.

Để đánh giá khả năng làm việc của clarifier, có hai phương pháp được sử dụng rộng rãi:

  • Solids Flux Method (SFM) – dựa trên phân tích tải chất rắn theo lý thuyết flux.

  • State Point Analysis (SPA) – phương pháp ngắn gọn, trực quan để kiểm tra điều kiện vận hành.

2. Lý thuyết Solids Flux

Solids Flux (SF): tải lượng chất rắn (kg/m²·h) đi qua một đơn vị diện tích bể lắng.

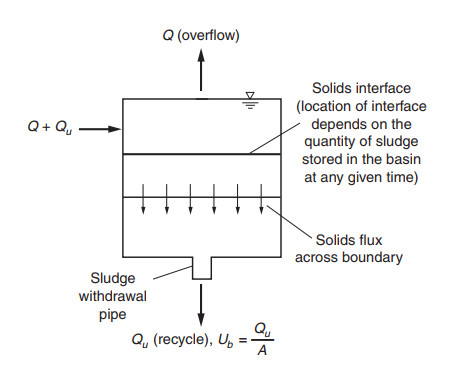

SFM

Nó bao gồm hai thành phần chính:

2.1. Gravity flux SFg – tải lắng trọng lực

\[SF_g = V_i \cdot C_i\]

  • \(V_i\): vận tốc lắng (m/h), phụ thuộc vào nồng độ bùn \(C_i\).

  • \(C_i\): nồng độ MLSS (g/L).

Đường SFg thường có dạng cong: tăng dần ở nồng độ thấp, đạt cực đại, sau đó giảm về 0 khi nồng độ quá cao (lắng nén).

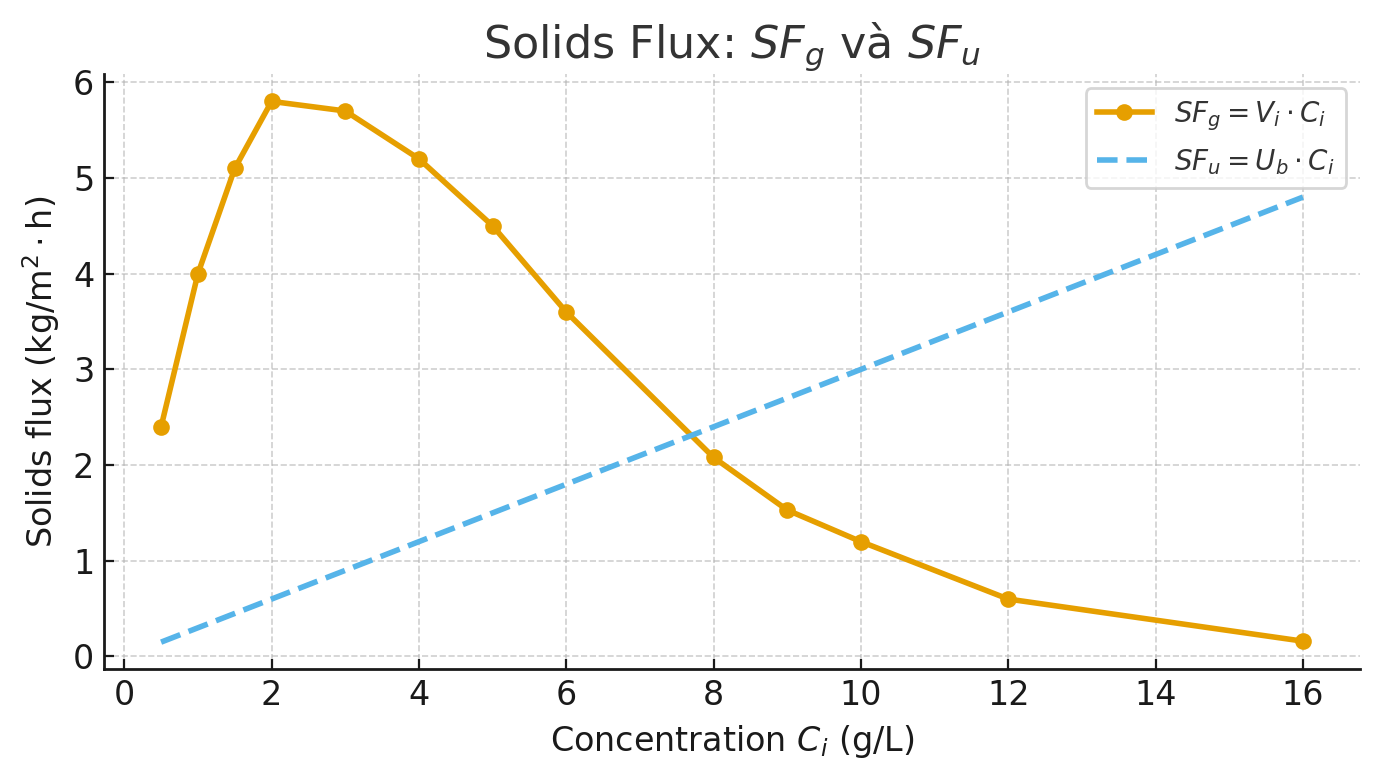

Solid Flux Gravity

2.2. Underflow flux SFu – tải bùn hồi lưu

\[SF_u = U_b \cdot C_i\]

  • \(U_b\)​: vận tốc bùn hồi lưu (m/h).

  • Đường \(SF_u\) là một đường thẳng qua gốc tọa độ, độ dốc chính là \(U_b\)​.

\(SF_u\) thể hiện khả năng kéo bùn xuống đáy clarifier thông qua dòng RAS.

2.3. Total flux SFt – tải tổng hợp

\[SF_t(C) = SF_g(C) + SF_u(C)\]

Đường \(SF_t\) = tổng của \(SF_g\) và \(SF_u\). Nó quyết định khả năng vận hành thực tế của clarifier.

Total Solid Flux

2.4. Giới hạn và vùng vận hành an toàn

2.4.1. Xác định thông lượng chất rắn giới hạn của bể lắng Solids Flux Limitation \(SF_L\)

Thông lượng chất rắn của bể lắng

  • cực tiểu của đường \(SF_t\).

  • Giá trị \(SF_L\) biểu diễn tải chất rắn tối đa clarifier có thể xử lý ổn định.

  • Điều kiện an toàn:

  1. Ổn định thủy lực & tải trọng:

    \(SLR \leq SF_L\) trong đó \(SLR = \frac{Q+Q_r}{A} \cdot X\) là tải chất rắn cần xử lý (Q: lưu lượng, Qr : Lưu lượng hồi lưu bùn, A: diện tích clarifier, X: nồng độ MLSS).
  2. Nước ra trong (chất lượng):

    \(SF_o \leq SFL\) trong đó \(SF_o = \frac{Q}{A} \cdot X\) là tải chất rắn theo dòng tràn ra (Q: lưu lượng, A: diện tích clarifier, X: ...
