Đường cân bằng khí–lỏng trong hấp thụ: khái niệm, xây dựng và ứng dụng kỹ thuật

09-08-2026 Newater Việt Nam
Hướng dẫn chuyên sâu về đường cân bằng khí–lỏng: khái niệm, xác định y*–x, ảnh hưởng nhiệt độ–áp suất, định luật Henry và vai trò trong thiết kế tháp hấp thụ.

1. Đường cân bằng trong quá trình hấp thụ khí: Cách xây dựng và ý nghĩa kỹ thuật

Trong quá trình hấp thụ khí – lỏng, đường cân bằng biểu diễn mối quan hệ giữa thành phần của cấu tử cần hấp thụ trong pha khí và pha lỏng khi hai pha đạt trạng thái cân bằng nhiệt động. Đây không phải là quỹ đạo vận hành thực tế của dòng khí và dung môi trong tháp, mà là *giới hạn cân bằng* mà hệ có xu hướng tiến tới.

Đường cân bằng đặc biệt quan trọng vì từ đó có thể xác định \(y^*\) hoặc \(x^*\), đánh giá chiều truyền khối và xác định động lực hấp thụ. Trong các bước thiết kế tiếp theo, đường cân bằng còn được đặt cùng đường làm việc để xác định lưu lượng dung môi tối thiểu, điểm pinch và số đơn vị truyền khối.

Để sử dụng đúng đường cân bằng, cần hiểu rõ ba vấn đề: mỗi điểm trên đường có ý nghĩa gì, dữ liệu cân bằng được chuyển thành đường \(y^*-x\) hoặc \(Y^*-X\) như thế nào, và nhiệt độ – áp suất làm đường này thay đổi ra sao.

2. Đường cân bằng biểu diễn điều gì?

Xét cấu tử \(A\) phân bố giữa pha khí và pha lỏng. Nếu dung dịch có phần mol cấu tử \(A\) bằng \(x_A\), tại nhiệt độ và áp suất xác định sẽ tồn tại một thành phần pha khí \(y_A^*\) mà tại đó hai pha cân bằng với nhau.

Có thể viết tổng quát:

\[ y_A^*=f(x_A,T,P,\text{hệ khí – dung môi}) \]

Trong đó \(y_A^*\) là phần mol của cấu tử \(A\) trong pha khí ở trạng thái cân bằng với pha lỏng có thành phần \(x_A\); \(T\) là nhiệt độ và \(P\) là áp suất của hệ.

Nếu nhiệt độ, áp suất và bản chất dung môi được giữ cố định, quan hệ được rút gọn thành:

\[ y_A^*=f(x_A) \]

Khi biểu diễn \(y_A^*\) theo \(x_A\) trên hệ tọa độ, tập hợp các trạng thái cân bằng tạo thành đường cân bằng khí – lỏng*.

Điểm:

\[ (x_1,y_1^*) \]

có nghĩa là pha lỏng có thành phần \(x_1\) cân bằng với pha khí có thành phần \(y_1^*\) tại điều kiện đang xét.

Nếu thay đổi thành phần pha lỏng thành \(x_2\), trạng thái cân bằng tương ứng có thể trở thành:

\[ (x_2,y_2^*) \]

Do đó đường cân bằng không biểu thị một “nồng độ bão hòa duy nhất” của dung môi mà là tập hợp nhiều trạng thái cân bằng khác nhau.

3. Vì sao sử dụng ký hiệu y* và x* ?

Dấu sao * dùng để phân biệt trạng thái cân bằng với trạng thái thực tế của dòng khí hoặc dung dịch.

Xét một pha lỏng có thành phần thực tế \(x\). Từ đường cân bằng có thể xác định:

\[ y^*=f(x) \]

Trong khi pha khí tiếp xúc thực tế có thành phần \(y\).

Nếu:

\[ y>y^* \]

pha khí chứa nhiều cấu tử \(A\) hơn mức cân bằng tương ứng với dung dịch đang xét. Khi đó \(A\) có xu hướng truyền từ khí sang lỏng.

Nếu:

\[ y=y^* \]

hai pha đạt cân bằng đối với cấu tử \(A\) và truyền khối thuần bằng không.

Nếu:

\[ y<y^* \]

chiều truyền khối có xu hướng đảo ngược, từ pha lỏng sang pha khí.

Tương tự, với một pha khí có thành phần \(y\), từ quan hệ cân bằng có thể xác định:

\[ x^*=f(y) \]

Nếu pha lỏng thực tế có:

\[ x<x^* \]

dung dịch vẫn ở phía thuận lợi cho hấp thụ.

Có thể tóm tắt:

Quan hệ Trạng thái truyền khối
\(y>y^*\) Hấp thụ, khí → lỏng
\(y=y^*\) Cân bằng
\(y<y^*\) Giải hấp, lỏng → khí
\(x<x^*\) Thuận lợi cho hấp thụ
\(x=x^*\) Cân bằng
\(x>x^*\) Thuận lợi cho giải hấp

4. Cách xây dựng đường cân bằng từ dữ liệu khí – lỏng

Về nguyên tắc, để xây dựng đường cân bằng cần có các cặp dữ liệu mô tả trạng thái cân bằng của cùng một hệ khí – dung môi tại cùng điều kiện nhiệt độ và áp suất.

Giả sử dữ liệu cân bằng cho các cặp:

\[ (x_1,y_1^*) \]

\[ (x_2,y_2^*) \]

\[ (x_3,y_3^*) \]

\[ \ldots \]

Khi biểu diễn:

  • Trục hoành: \(x\), thành phần cấu tử trong pha lỏng.
  • Trục tung: \(y^*\), thành phần cấu tử trong pha khí cân bằng.

Các điểm được nối lại theo xu hướng dữ liệu sẽ tạo thành:

\[ y^*=f(x) \]

Đường thu được có thể gần tuyến tính hoặc phi tuyến tùy hệ.

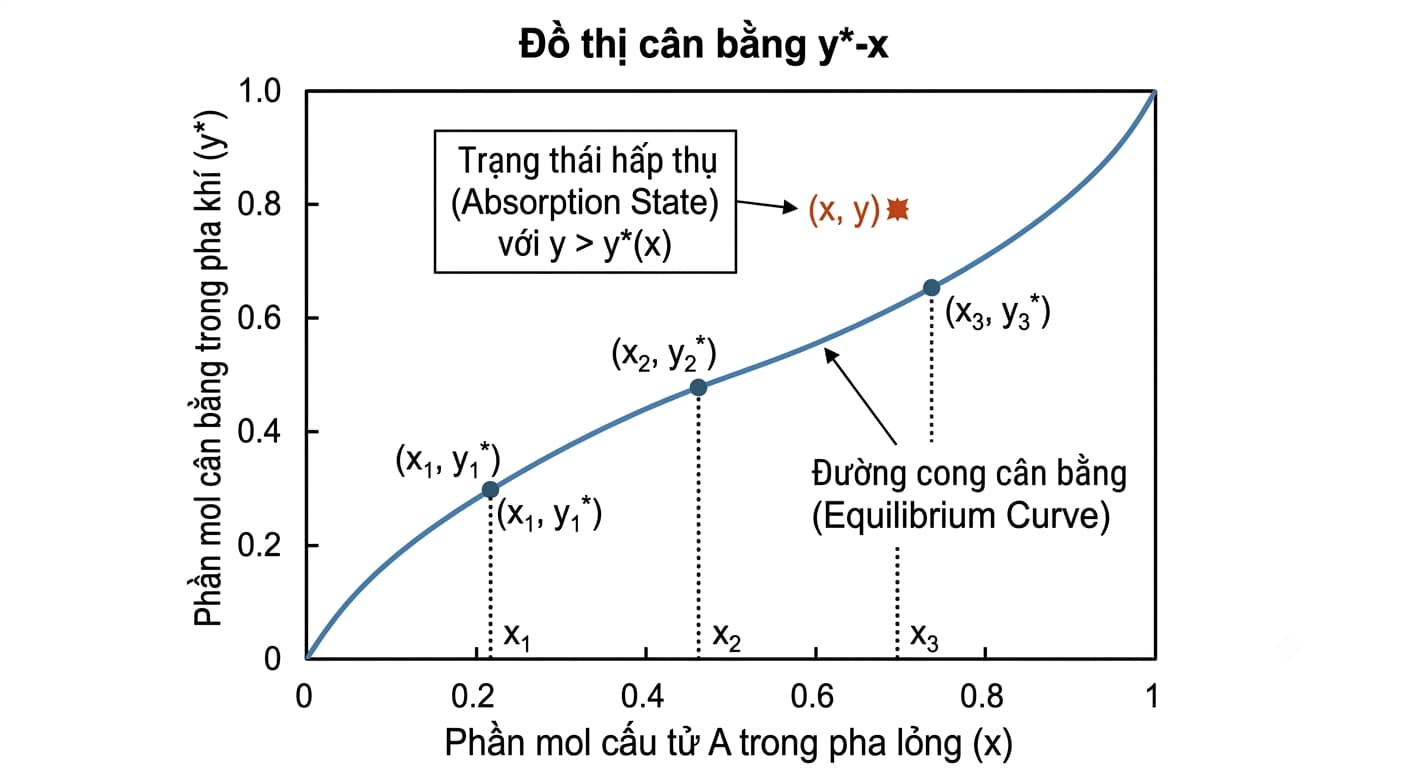

Đường cân bằng khí lỏng y sao theo x trong quá trình hấp thụ khí.

5. Đường cân bằng tuyến tính theo định luật Henry

Đối với nhiều hệ hấp thụ vật lý ở vùng nồng độ pha lỏng đủ thấp, cân bằng có thể được mô tả gần đúng bằng định luật Henry.

Theo quy ước:

\[ p_A^*=H_{px}x_A \]

Trong đó \(p_A^*\) là áp suất riêng phần cân bằng của cấu tử \(A\), \(x_A\) là phần mol của \(A\) trong dung dịch và \(H_{px}\) là hằng số Henry theo dạng áp suất – phần mol.

Đối với hỗn hợp khí gần lý tưởng:

\[ p_A^*=y_A^*P \]

Kết hợp hai quan hệ:

\[ y_A^*P=H_{px}x_A \]

suy ra:

\[ y_A^*=\frac{H_{px}}{P}x_A \]

Đặt:

\[ m=\frac{H_{px}}{P} \]

ta có:

\[ y_A^*=mx_A \]

Trong đó \(m\) là độ dốc của đường cân bằng trong hệ tọa độ \(y-x\) khi quan hệ Henry tuyến tính được áp dụng.

Ở trường hợp này, đường cân bằng gần như một đường thẳng đi qua gốc tọa độ:

\[ x=0 \Rightarrow y^*=0 \]

Điều này làm nhiều bài toán hấp thụ trở nên đơn giản hơn. Tuy nhiên không nên mặc định đường cân bằng luôn tuyến tính. Quan hệ \(y^*=mx\) chỉ là một mô hình phù hợp trong phạm vi nhất định.

6. Ý nghĩa của độ dốc \(m\)

Từ:

\[ m=\frac{H_{px}}{P} \]

có thể thấy độ dốc đường cân bằng phụ thuộc vào cả tính chất của hệ khí – dung môi và áp suất vận hành.

Theo quy ước Henry:

\[ p_A=H_{px}x_A \]

nếu \(H_{px}\) lớn, tại một nồng độ \(x\) nhất định cần áp suất riêng phần lớn hơn để duy trì trạng thái cân bằng. Điều đó thường phản ánh khả năng hòa tan vật lý thấp hơn.

Trên đồ thị \(y-x\):

\[ H_{px}\uparrow \Rightarrow m\uparrow \]

nếu \(P\) không đổi.

Đường cân bằng trở nên dốc hơn.

Ngược lại:

\[ H_{px}\downarrow \Rightarrow m\downarrow \]

và tại cùng \(x\), giá trị \(y^*\) thấp hơn.

Trong thiết kế hấp thụ, một đường cân bằng nằm thấp hơn thường tạo điều kiện duy trì khoảng cách lớn hơn giữa trạng thái vận hành \(y\) và trạng thái cân bằng \(y^*\), nếu các điều kiện khác được giữ tương đương.

Tuy nhiên \(m\) không phải một chỉ tiêu duy nhất để chọn dung môi. Độ nhớt, khả năng phản ứng, tính ăn mòn, bay hơi, khả năng tái sinh, chi phí và thủy động cũng cần được xem xét.

7. Khi nào đường cân bằng không còn là đường thẳng?

Quan hệ Henry tuyến tính thường phù hợp nhất ở vùng dung dịch loãng. Khi nồng độ tăng, tương tác giữa chất tan và dung môi có thể làm hệ lệch khỏi quan hệ tuyến tính.

Khi đó:

\[ y^*\neq mx \]

với một giá trị \(m\) cố định cho toàn bộ khoảng nồng độ.

Quan hệ tổng quát phải được giữ dưới dạng:

\[ y^*=f(x) \]

Đường cân bằng có thể cong và độ dốc cục bộ:

\[ \frac{dy^*}{dx} \]

thay đổi theo \(x\).

Trong trường hợp này, sử dụng một đường thẳng Henry trên toàn bộ khoảng tính toán có thể tạo sai số đáng kể, đặc biệt khi nồng độ dung môi ra cao hoặc quá trình tiến gần vùng cân bằng.

Đối với hệ không lý tưởng mạnh, việc xây dựng cân bằng có thể cần dữ liệu thực nghiệm hoặc mô hình nhiệt động phù hợp. Không nên tự ngoại suy quan hệ tuyến tính nếu không có cơ sở.

8. Đường cân bằng trên hệ tọa độ X-Y

Trong cân bằng vật chất tháp hấp thụ, tỷ số mol \(X,Y\) thường thuận tiện hơn phần mol \(x,y\).

Quan hệ chuyển đổi là:

\[ X=\frac{x}{1-x} \]

\[ Y=\frac{y}{1-y} \]

và ngược lại:

\[ x=\frac{X}{1+X} \]

\[ y=\frac{Y}{1+Y} \]

Nếu đã có đường cân bằng:

\[ y^*=f(x) \]

thì mỗi điểm cân bằng có thể được chuyển sang:

\[ X=\frac{x}{1-x} \]

\[ Y^*=\frac{y^*}{1-y^*} \]

để thu được:

\[ Y^*=f(X) \]

Cần lưu ý một điểm quan trọng: *đường thẳng trên hệ tọa độ \(x-y\) không nhất thiết còn là đường thẳng chính xác sau khi chuyển sang \(X-Y\)*.

Ví dụ với:

\[ y^*=mx \]

ta có:

\[ Y^*=\frac{y^*}{1-y^*} \]

và:

\[ x=\frac{X}{1+X} \]

suy ra:

\[ Y^* = \frac{mX}{1+X-mX} \]

Đây nhìn chung là một quan hệ phi tuyến.

Chỉ khi nồng độ đủ thấp để:

\[ x\approx X \]

và:

\[ y\approx Y \]

mới có thể gần đúng:

\[ Y^*\approx mX \]

Do đó cần phân biệt rõ đồ thị \(y-x\) với \(Y-X\), đặc biệt khi nồng độ không còn rất nhỏ.

9. Ảnh hưởng của áp suất đến đường cân bằng

Với hệ tuân theo Henry:

\[ y^*=\frac{H_{px}}{P}x \]

nếu giữ nhiệt độ không đổi, \(H_{px}\) có thể xem là cố định trong phạm vi đang xét.

Khi:

\[ P\uparrow \]

thì:

\[ \frac{H_{px}}{P}\downarrow \]

và độ dốc đường cân bằng giảm.

Xét cùng một giá trị \(x\):

\[ y^*\downarrow \]

khi áp suất tổng tăng.

Có thể hiểu theo hướng ngược lại. Với một pha khí có phần mol \(y\):

\[ p_A=yP \]

Khi tăng \(P\), áp suất riêng phần tăng. Theo Henry:

\[ x^*=\frac{p_A}{H_{px}} \]

nên nồng độ cân bằng trong pha lỏng tăng.

Về mặt nhiệt động, đây là lý do tăng áp suất thường thuận lợi cho hấp thụ vật lý.

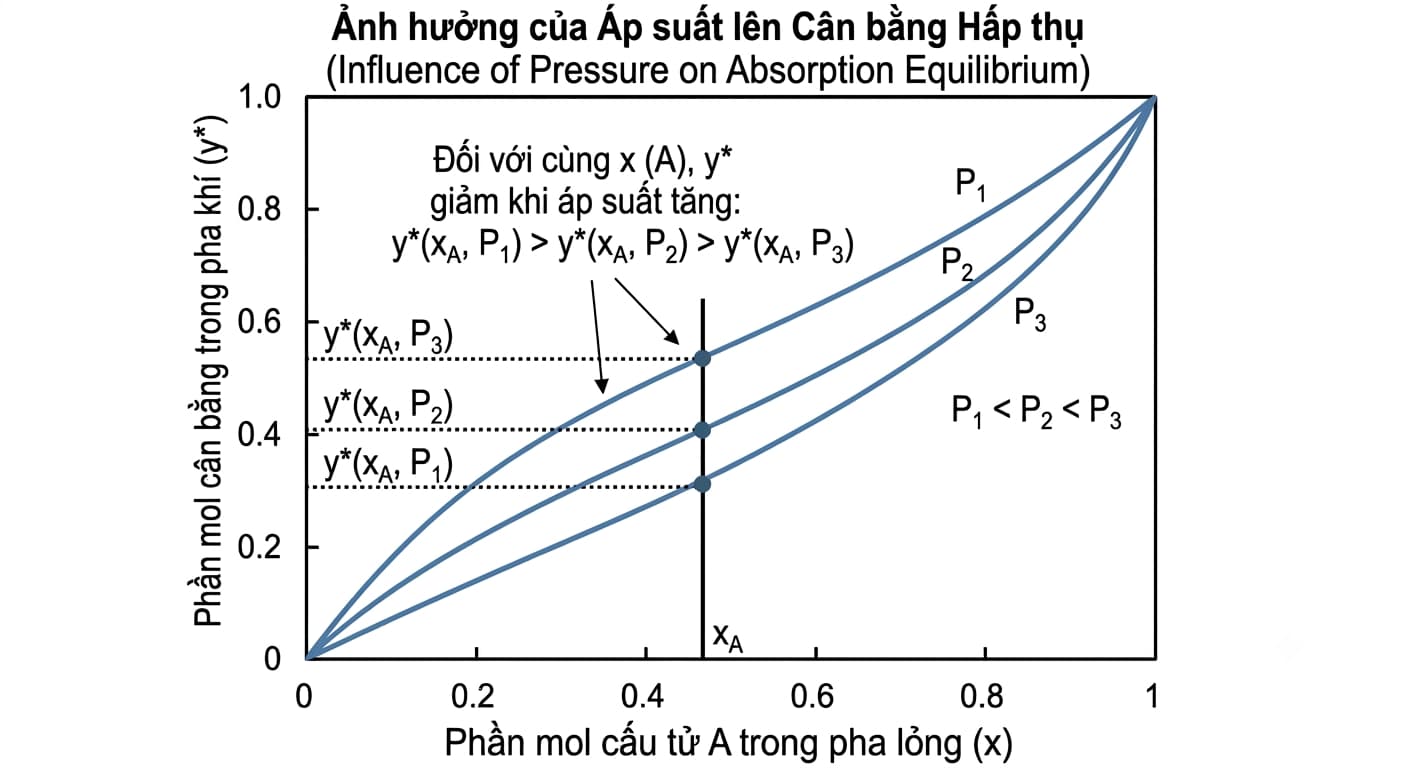

Ảnh hưởng của áp suất đến đường cân bằng trong quá trình hấp thụ khí.

Tuy nhiên, đây là phân tích cân bằng. Việc tăng áp suất thực tế còn liên quan đến năng lượng nén khí, thiết bị chịu áp và các yêu cầu công nghệ khác.

10. Ảnh hưởng của nhiệt độ đến đường cân bằng

Hằng số Henry phụ thuộc nhiệt độ:

\[ H_{px}=H_{px}(T) \]

Đối với nhiều hệ hấp thụ vật lý thông dụng, độ hòa tan của khí giảm khi nhiệt độ tăng. Với quy ước:

\[ p_A=H_{px}x_A \]

xu hướng này thường tương ứng với:

\[ T\uparrow \Rightarrow H_{px}\uparrow \]

Do:

\[ m=\frac{H_{px}}{P} \]

nếu \(P\) không đổi:

\[ T\uparrow \Rightarrow m\uparrow \]

Đường cân bằng trở nên dốc hơn.

Tại cùng thành phần pha lỏng \(x\):

\[ y^*\uparrow \]

hoặc nhìn theo phía lỏng, tại cùng áp suất riêng phần:

\[ x^*\downarrow \]

Do đó nhiệt độ thấp thường thuận lợi hơn về mặt cân bằng đối với nhiều quá trình hấp thụ vật lý.

Tuy nhiên đây là xu hướng phổ biến chứ không phải quy tắc thay thế dữ liệu. Khi xây dựng đường cân bằng cho thiết kế cần sử dụng dữ liệu tại nhiệt độ phù hợp với hệ thực tế.

11. Vị trí của trạng thái thực tế so với đường cân bằng

Đường cân bằng có thể được xem như đường phân chia các trạng thái có xu hướng hấp thụ và giải hấp.

Xét điểm trạng thái thực tế:

\[ (x,y) \]

và giá trị cân bằng tương ứng:

\[ y^*=f(x) \]

Nếu điểm thực tế nằm phía trên đường cân bằng:

\[ y>y^* \]

thì hấp thụ có thể xảy ra theo chiều khí → lỏng.

Nếu điểm nằm ngay trên đường:

\[ y=y^* \]

hai pha cân bằng và không còn truyền khối thuần.

Nếu điểm nằm phía dưới:

\[ y<y^* \]

hệ có xu hướng giải hấp.

Vì vậy khoảng cách giữa điểm trạng thái thực tế và đường cân bằng có ý nghĩa vật lý trực tiếp.

Động lực theo phía khí:

\[ \Delta y=y-y^* \]

Động lực tương ứng theo phía lỏng:

\[ \Delta x=x^*-x \]

Đường cân bằng vì thế không chỉ cho biết “dung môi hòa tan được bao nhiêu”, mà còn cung cấp trạng thái tham chiếu để xác định *động lực truyền khối*.

12. Phân biệt đường cân bằng và đường làm việc

Đây là hai đường dễ bị nhầm nhất trong tính toán hấp thụ.

Tiêu chí Đường cân bằng Đường làm việc
Bản chất Quan hệ nhiệt động Quan hệ cân bằng vật chất
Dạng tổng quát \(y^*=f(x) hoặc Y^*=f(X)\) y=f(x) hoặc Y=f(X) theo điều kiện vận hành
Phụ thuộc chính Hệ khí – dung môi, T, P Lưu lượng khí, dung môi và nồng độ vào – ra
Có biểu diễn trạng thái vận hành thực tế? Không
Thay đổi khi điều chỉnh L/G? Không trực tiếp
Vai trò Xác định trạng thái cân bằng và động lực Xác định quỹ đạo vận hành dọc thiết bị

Đối với hấp thụ, trạng thái vận hành cần duy trì:

\[ y>y^* \]

nên trên đồ thị \(y-x\), đường làm việc thường nằm phía trên đường cân bằng trong vùng hấp thụ đang xét.

Khoảng cách giữa hai đường phản ánh mức độ lệch khỏi cân bằng. Khi hai đường tiến sát nhau:

\[ y-y^*\rightarrow0 \]

động lực truyền khối giảm mạnh.

Nếu chúng tiếp xúc tại một điểm giới hạn, có thể hình thành *điểm pinch*. Nội dung này liên quan đến đường làm việc và lưu lượng dung môi tối thiểu nên cần được phân tích riêng.

13. Đường cân bằng liên hệ thế nào với phương pháp HTU – NTU?

Trong phương pháp HTU – NTU, chiều cao lớp đệm thường được biểu diễn:

\[ Z=HTU_{OG}\times NTU_{OG} \]

Trong đó \(Z\) là chiều cao lớp đệm, \(HTU_{OG}\) là chiều cao của một đơn vị truyền khối tổng quát theo phía khí và \(NTU_{OG}\) là số đơn vị truyền khối tương ứng.

Một dạng biểu thức của \(NTU_{OG}\) là:

\[ NTU_{OG} = \int_{Y_{out}}^{Y_{in}} \frac{dY}{Y-Y^*} \]

Trong đó \(Y\) là trạng thái thực tế của pha khí theo đường làm việc, còn \(Y^*\) là trạng thái khí cân bằng với pha lỏng tại cùng vị trí.

Như vậy:

\[ Y-Y^* \]

chính là khoảng cách giữa *đường làm việcđường cân bằng* trên hệ tọa độ thích hợp.

Khi khoảng cách này lớn, động lực truyền khối lớn hơn. Khi hai đường tiến sát nhau, mẫu số nhỏ và số đơn vị truyền khối cần thiết tăng.

Đây là lý do việc xây dựng đường cân bằng chính xác không chỉ mang ý nghĩa lý thuyết mà ảnh hưởng trực tiếp đến kết quả tính chiều cao thiết bị.

14. Đường cân bằng trong hấp thụ có phản ứng hóa học

Đối với hấp thụ vật lý, quan hệ cân bằng thường liên hệ trực tiếp áp suất riêng phần của \(A\) trong khí với lượng \(A\) hòa tan dưới dạng phân tử trong dung môi.

Trong hấp thụ hóa học, sau khi hòa tan:

\[ A_{(g)} \rightarrow A_{(aq)} \]

cấu tử có thể tiếp tục phản ứng:

\[ A_{(aq)}+B \rightarrow \text{sản phẩm} \]

Phản ứng làm giảm nồng độ \(A_{(aq)}\) tự do và có thể duy trì động lực cho quá trình hòa tan tiếp tục.

Do đó cần phân biệt giữa:

  • Cân bằng vật lý của \(A\) tại bề mặt khí – lỏng.
  • Nồng độ dạng \(A\) hòa tan tự do.
  • Tổng lượng \(A\) đã được giữ trong dung dịch dưới nhiều dạng hóa học.
  • Cân bằng hóa học trong pha lỏng.

Không nên lấy một đường Henry đơn giản rồi sử dụng trực tiếp cho *tổng nồng độ cấu tử sau phản ứng* nếu cơ chế phản ứng có ảnh hưởng đáng kể.

Đối với các hệ như hấp thụ khí acid bằng dung dịch kiềm, cân bằng vật lý vẫn là một phần của quá trình nhưng cần được kết hợp với cân bằng hóa học và động học phản ứng.

15. Cách xây dựng đường cân bằng trong thực hành tính toán

Một quy trình hợp lý khi chuẩn bị dữ liệu cân bằng cho bài toán hấp thụ gồm:

  • Xác định rõ cấu tử cần hấp thụ và dung môi.
  • Xác định nhiệt độ và áp suất vận hành.
  • Chọn hệ biểu diễn \(x-y\) hay \(X-Y\).
  • Thu thập dữ liệu cân bằng hoặc hằng số Henry có nguồn và điều kiện rõ ràng.
  • Kiểm tra quy ước đơn vị và dạng phương trình.
  • Chuyển toàn bộ dữ liệu về cùng basis.
  • Tính các cặp \(x,y^*\) hoặc \(X,Y^*\).
  • Vẽ đường cân bằng.
  • Kiểm tra vùng tuyến tính và vùng phi tuyến.
  • Chỉ sử dụng quan hệ tuyến tính nếu phạm vi áp dụng phù hợp.

Trong tính toán bằng phần mềm, nên giữ dữ liệu cân bằng dưới dạng bảng điểm hoặc hàm \(y^*=f(x)\) thay vì ép tuyến tính hóa toàn bộ nếu đường thực tế có độ cong đáng kể.

16. Những lỗi thường gặp khi sử dụng đường cân bằng

16.1. Nhầm đường cân bằng với đường làm việc

Đường cân bằng được xác định bởi nhiệt động học của hệ. Đường làm việc được xác định bởi cân bằng vật chất và điều kiện vận hành.

Thay đổi lưu lượng dung môi làm đường làm việc thay đổi nhưng không tự làm thay đổi đường cân bằng nếu \(T\), \(P\) và hệ dung môi không thay đổi.

16.2. Sử dụng dữ liệu cân bằng sai nhiệt độ

Quan hệ cân bằng có thể thay đổi đáng kể theo nhiệt độ. Không nên lấy đường cân bằng ở nhiệt độ tham khảo rồi mặc định dùng cho dòng khí hoặc dung môi có nhiệt độ vận hành khác.

16.3. Sử dụng Henry nhưng không kiểm tra quy ước

Nếu:

\[ p=Hx \]

và:

\[ C=Hp \]

được ký hiệu cùng bằng chữ \(H\), ý nghĩa và đơn vị của chúng khác nhau. Sai quy ước Henry dẫn trực tiếp đến sai đường cân bằng.

16.4. Giả định đường cân bằng luôn đi qua gốc và tuyến tính

Điều này đúng trong mô hình Henry đơn giản phù hợp, không phải cho mọi hệ khí – lỏng.

Dữ liệu thực tế có thể phi tuyến hoặc bị ảnh hưởng bởi phản ứng, hoạt độ, tương tác dung môi và nồng độ.

16.5. Trộn hệ x-y với X-Y

Một điểm:

\[ (x,y) \]

không thể được đặt trực tiếp lên đồ thị \(X-Y\) mà chưa chuyển đổi:

\[ X=\frac{x}{1-x} \]

\[ Y=\frac{y}{1-y} \]

Ở vùng rất loãng, sai khác có thể nhỏ nên dễ bị bỏ qua, nhưng khi nồng độ tăng sai số trở nên đáng kể.

16.6. Xem đường cân bằng như khả năng xử lý thực tế của tháp

Đường cân bằng chỉ phản ánh giới hạn nhiệt động. Nó không cho biết thiết bị thực tế có đủ diện tích truyền khối, chiều cao, thời gian tiếp xúc hay điều kiện thủy động để đạt nồng độ mong muốn hay không.

17. Ý nghĩa kỹ thuật của đường cân bằng trong thiết kế

Đường cân bằng là một trong những dữ liệu nền quan trọng nhất của thiết kế hấp thụ vì nó xác định trạng thái mà hệ có xu hướng tiến tới.

Từ đường cân bằng có thể:

  • Xác định \(x^*\) hoặc \(y^*\).
  • Xác định chiều truyền khối.
  • Đánh giá mức độ thuận lợi về nhiệt động của dung môi.
  • Tính động lực truyền khối.
  • So sánh với đường làm việc.
  • Phân tích điểm pinch.
  • Xác định lưu lượng dung môi tối thiểu.
  • Tính NTU hoặc số bậc cân bằng.
  • Đánh giá ảnh hưởng của nhiệt độ và áp suất.

Tuy nhiên, một đường cân bằng thuận lợi không tự động đồng nghĩa với một hệ hấp thụ tốt về toàn bộ phương diện kỹ thuật. Dung môi còn phải được đánh giá về phản ứng hóa học, độ nhớt, khả năng làm ướt packing, ăn mòn, bay hơi, tái sinh, xử lý dung dịch thải và chi phí vận hành.

18. Kết luận

Đường cân bằng trong quá trình hấp thụ là tập hợp các cặp thành phần khí – lỏng có thể cùng tồn tại ở trạng thái cân bằng tại nhiệt độ và áp suất xác định. Quan hệ tổng quát có thể viết:

\[ y^*=f(x) \]

và trong vùng áp dụng phù hợp của định luật Henry:

\[ y^*=\frac{H_{px}}{P}x=mx \]

Đường cân bằng không biểu diễn trạng thái vận hành thực tế của tháp. Vai trò của nó là cung cấp trạng thái tham chiếu \(y^\) hoặc \(x^\) để xác định mức độ lệch khỏi cân bằng. Trong hấp thụ, điều kiện:

\[ y>y^* \]

duy trì xu hướng truyền khối từ khí sang lỏng.

Vì vậy sau khi xây dựng được đường cân bằng, bước tiếp theo về mặt tính toán là lập cân bằng vật chất và xây dựng *đường làm việc*. Khoảng cách giữa hai đường chính là cơ sở để phân tích động lực truyền khối, lưu lượng dung môi tối thiểu và chiều cao cần thiết của tháp hấp thụ.

Bài viết liên quan

Các loại đệm tháp hấp thụ: thông số, thủy lực và truyền khối Basic Xác định đặc tính thủy lực packing cho tháp đệm — ΔP/Z, loading và flooding Basic Phương pháp Onda xác định HTU cho tháp đệm hấp thụ khí — hướng dẫn kỹ thuật Basic Tính HTU trong tháp đệm hấp thụ khí — hướng dẫn kỹ thuật Basic Hấp thụ – oxy hóa H₂S bằng NaOH + NaOCl Basic
