Đường làm việc trong tháp hấp thụ khí: ý nghĩa tỷ lệ L/G (Ls/Gs), Lmin và điểm pinch

1. Đường làm việc trong quá trình hấp thụ khí: Phương trình và ý nghĩa của tỷ lệ L/G

Trong tháp hấp thụ khí – lỏng vận hành ngược dòng, *đường làm việc biểu diễn mối quan hệ giữa thành phần thực tế của cấu tử cần hấp thụ trong pha khí và pha lỏng tại các vị trí khác nhau dọc theo thiết bị. Khác với đường cân bằng được xác định bởi nhiệt động học của hệ khí – dung môi, đường làm việc được hình thành từ cân bằng vật chất và lưu lượng của hai pha*.

Đối với cách biểu diễn trên cơ sở không chứa chất tan, phương trình đường làm việc có dạng:

\[ Y = Y_{out} + \frac{L_s}{G_s}(X-X_{in}) \]

Trong đó tỷ lệ:

\[ \frac{L_s}{G_s} \]

chính là độ dốc của đường làm việc trên đồ thị \(Y-X\).

Ý nghĩa của tỷ lệ \(L/G\) vì vậy không đơn thuần là “dùng bao nhiêu nước cho một lượng khí”. Trong mô hình truyền khối, tỷ lệ lưu lượng lỏng/khí quyết định vị trí đường làm việc so với đường cân bằng, qua đó ảnh hưởng trực tiếp đến động lực truyền khối, tải lượng cấu tử trên dung môi, lưu lượng dung môi tối thiểu và cuối cùng là chiều cao thiết bị cần thiết.

Một điểm cần đặc biệt phân biệt trong thực hành là \(L_s/G_s\) trong phương trình đường làm việc và tỷ lệ \(L/G\) dạng L/m³ khí thường dùng khi thiết kế scrubber không hoàn toàn là cùng một đại lượng. Một đại lượng xuất phát từ cân bằng mol, đại lượng còn lại thường là tỷ lệ thủy lực phục vụ lựa chọn chế độ tưới và kiểm tra vận hành.

2. Đường làm việc biểu diễn điều gì?

Xét một tháp hấp thụ ngược dòng. Khí chứa cấu tử \(A\) đi từ đáy lên đỉnh, trong khi dung môi đi từ đỉnh xuống đáy.

Theo chiều chuyển động của dòng khí:

• Khí vào đáy có nồng độ \(A\) cao hơn.
• Khí ra đỉnh có nồng độ \(A\) thấp hơn.

Theo chiều chuyển động của dung môi:

• Dung môi vào đỉnh có tải lượng \(A\) thấp.
• Dung môi ra đáy có tải lượng \(A\) cao hơn sau khi hấp thụ.

Nếu sử dụng tỷ số mol trên cơ sở không chứa chất tan:

\[ Y=\frac{y}{1-y} \]

và:

\[ X=\frac{x}{1-x} \]

thì tại mỗi vị trí dọc theo tháp tồn tại một cặp trạng thái thực tế:

\[ (X,Y) \]

Tập hợp các cặp trạng thái thực tế này tạo thành *đường làm việc*.

Như vậy:

\[ \text{Đường làm việc} = \text{quan hệ giữa }X\text{ và }Y\text{ do cân bằng vật chất quy định} \]

Đường này không phải đường cân bằng nhiệt động.

Điểm này rất quan trọng bởi một cặp \((X,Y)\) trên đường làm việc mô tả trạng thái thực tế của hai dòng tại một mặt cắt của tháp, trong khi một điểm \((X,Y^*)\) trên đường cân bằng mô tả hai pha ở trạng thái cân bằng.

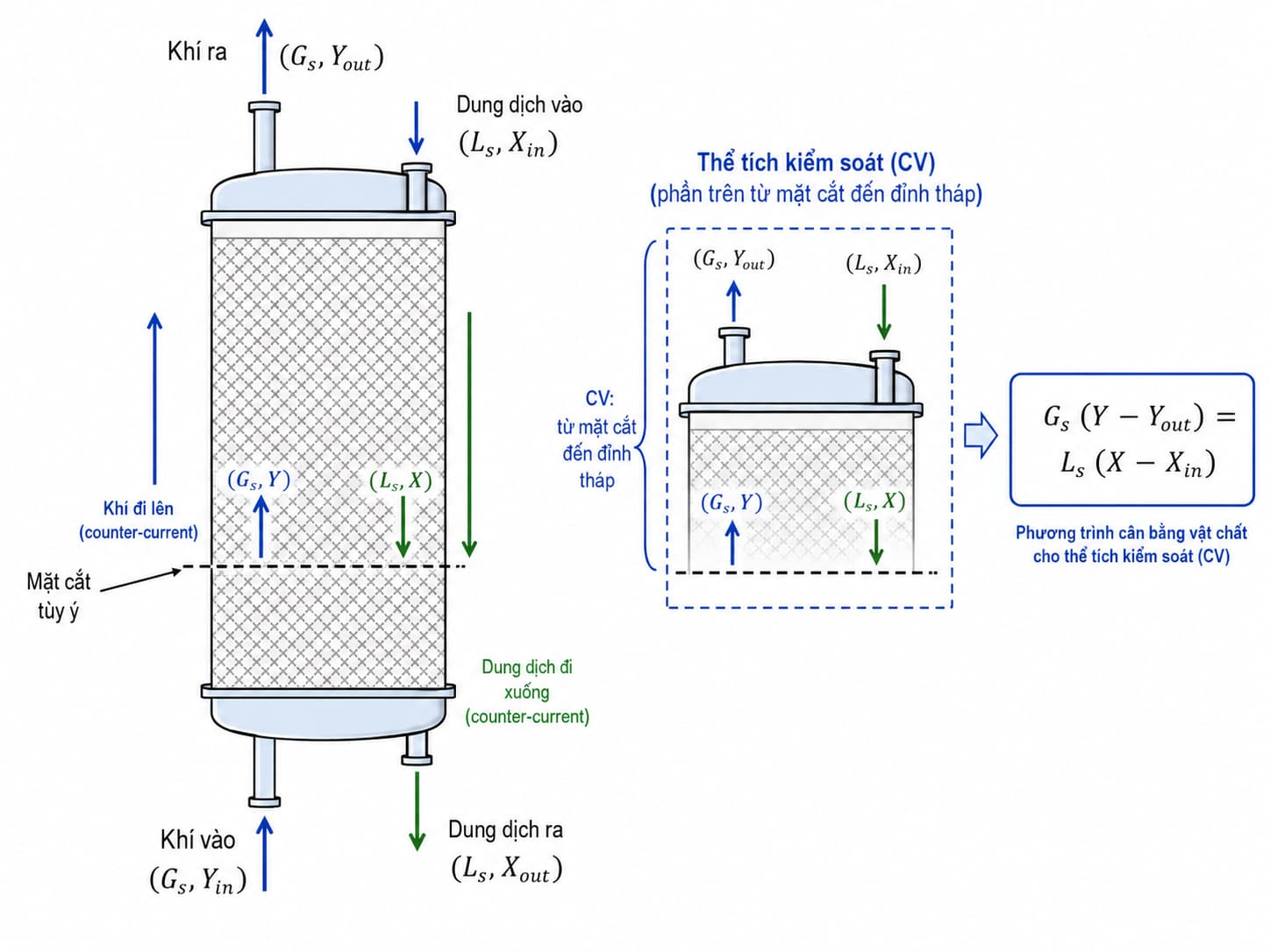

3. Thiết lập phương trình đường làm việc từ cân bằng vật chất

Xét một control volume từ đỉnh tháp đến một mặt cắt bất kỳ bên trong tháp.

Tại đỉnh:

• Khí ra có tỷ số mol \(Y_{out}\).
• Dung môi đi vào có tỷ số mol \(X_{in}\).

Tại mặt cắt đang xét:

• Khí có tỷ số mol \(Y\).
• Dung dịch có tỷ số mol \(X\).

Giả sử:

• \(G_s\) là lưu lượng mol khí mang không chứa cấu tử \(A\).
• \(L_s\) là lưu lượng mol dung môi không chứa cấu tử \(A\).
• Khí mang gần như không hòa tan vào pha lỏng.
• Dung môi không bay hơi đáng kể vào pha khí.
• Hệ vận hành ở trạng thái ổn định.

Cân bằng cấu tử \(A\) cho control volume:

\[ G_sY+L_sX_{in} = G_sY_{out}+L_sX \]

Sắp xếp:

\[ G_s(Y-Y_{out}) = L_s(X-X_{in}) \]

Chia hai vế cho \(G_s\):

\[ Y-Y_{out} = \frac{L_s}{G_s}(X-X_{in}) \]

Do đó:

\[ Y = Y_{out} + \frac{L_s}{G_s}(X-X_{in}) \]

Đây là phương trình đường làm việc của tháp hấp thụ ngược dòng trên hệ tọa độ \(X-Y\), khi \(G_s\) và \(L_s\) được xem là không đổi.

Phương trình có dạng đường thẳng:

\[ Y=a+bX \]

với độ dốc:

\[ b=\frac{L_s}{G_s} \]

4. Hai điểm đầu – cuối xác định đường làm việc

Đường làm việc có thể được xác định từ hai trạng thái biên của tháp.

Tại đỉnh:

\[ (X,Y)=(X_{in},Y_{out}) \]

Tại đáy:

\[ (X,Y)=(X_{out},Y_{in}) \]

Do đó đường làm việc đi qua hai điểm:

\[ (X_{in},Y_{out}) \]

và:

\[ (X_{out},Y_{in}) \]

Cân bằng vật chất toàn tháp:

\[ G_s(Y_{in}-Y_{out}) = L_s(X_{out}-X_{in}) \]

suy ra:

\[ \frac{Y_{in}-Y_{out}} {X_{out}-X_{in}} = \frac{L_s}{G_s} \]

Đây chính là hệ số góc của đường nối hai điểm đầu – cuối.

Quan hệ này cũng cho phép tính tải lượng dung môi ra:

\[ X_{out} = X_{in} + \frac{G_s}{L_s}(Y_{in}-Y_{out}) \]

Phương trình cho thấy khi lưu lượng dung môi tăng, với cùng lượng cấu tử phải loại bỏ khỏi khí:

\[ L_s\uparrow \Rightarrow X_{out}\downarrow \]

Tức là cùng một tải lượng chất ô nhiễm được phân bố trên lượng dung môi lớn hơn, làm mức tăng nồng độ của dung môi nhỏ hơn.

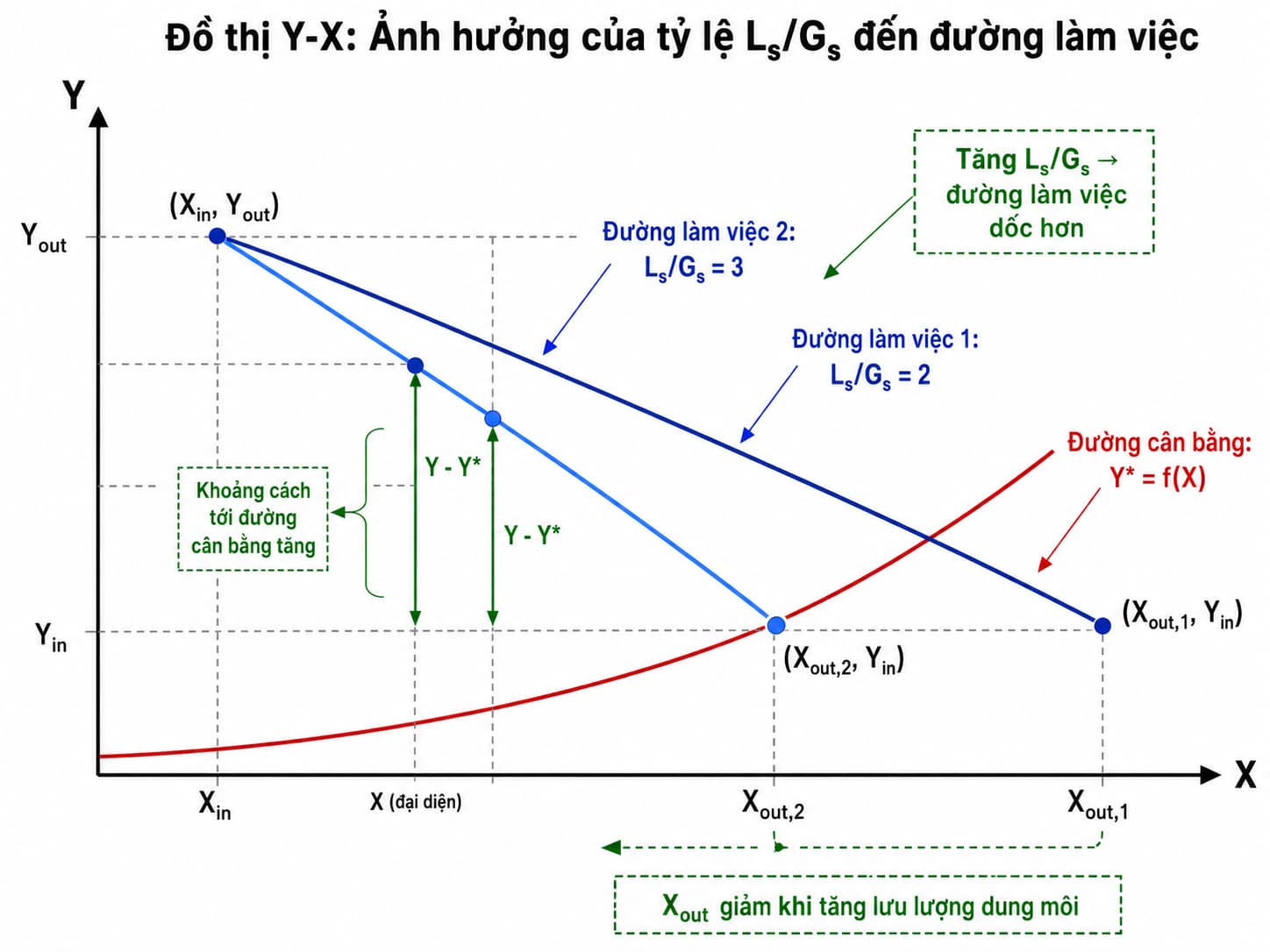

5. Ý nghĩa vật lý của tỷ lệ L_s/G_s

Trên hệ tọa độ \(X-Y\):

\[ \text{slope} = \frac{L_s}{G_s} \]

Nếu \(L_s\) và \(G_s\) đều sử dụng đơn vị kmol/h thì tỷ lệ này không thứ nguyên.

Tỷ lệ \(L_s/G_s\) thể hiện lượng dung môi không chứa chất tan được cung cấp tương đối so với lượng khí mang.

Khi:

\[ \frac{L_s}{G_s}\uparrow \]

đường làm việc trở nên dốc hơn.

Khi:

\[ \frac{L_s}{G_s}\downarrow \]

đường làm việc trở nên thoải hơn.

Tuy nhiên ý nghĩa thiết kế quan trọng hơn nằm ở việc đường làm việc thay đổi vị trí *so với đường cân bằng*.

Đó mới là lý do tỷ lệ \(L/G\) ảnh hưởng mạnh đến khả năng hấp thụ.

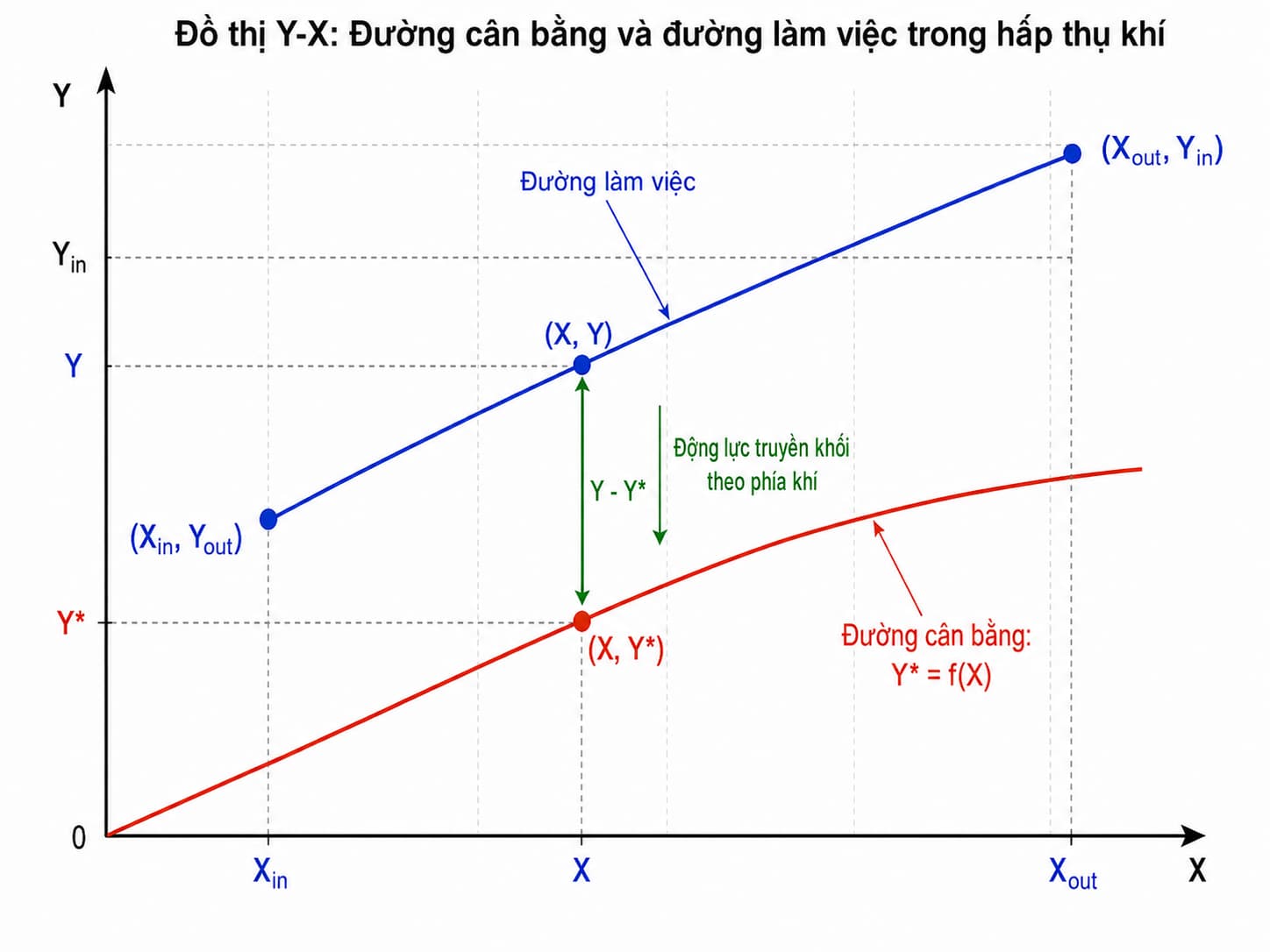

6. Quan hệ giữa đường làm việc và đường cân bằng

Đường cân bằng có dạng:

\[ Y^*=f(X) \]

hoặc trong vùng loãng có thể gần đúng:

\[ Y^*\approx mX \]

Đường làm việc:

\[ Y = Y_{out} + \frac{L_s}{G_s}(X-X_{in}) \]

Đối với hấp thụ từ khí sang lỏng, tại một vị trí trong tháp cần duy trì:

\[ Y>Y^* \]

Khi đó động lực truyền khối tổng quát theo phía khí:

\[ \Delta Y=Y-Y^* \]

là số dương.

Nếu:

\[ Y-Y^* \]

lớn, hệ đang ở xa trạng thái cân bằng hơn và về mặt nhiệt động có động lực truyền khối lớn hơn.

Nếu:

\[ Y-Y^*\rightarrow0 \]

hệ tiến gần cân bằng và khả năng truyền khối tại vị trí đó giảm mạnh.

Do đó khoảng cách giữa đường làm việc và đường cân bằng không chỉ có ý nghĩa hình học mà phản ánh trực tiếp *động lực của quá trình hấp thụ*.

7. Tăng tỷ lệ L/G ảnh hưởng đến quá trình hấp thụ như thế nào?

Giả sử:

• \(Y_{in}\) đã biết.
• \(Y_{out}\) là yêu cầu xử lý.
• \(X_{in}\) được xác định bởi dung môi cấp.
• \(G_s\) gần như cố định.

Từ cân bằng toàn tháp:

\[ X_{out} = X_{in} + \frac{G_s}{L_s}(Y_{in}-Y_{out}) \]

Nếu tăng \(L_s\):

\[ \frac{G_s}{L_s}\downarrow \]

nên:

\[ X_{out}\downarrow \]

Dung môi ra khỏi tháp ít “giàu” cấu tử \(A\) hơn.

Đồng thời:

\[ \frac{L_s}{G_s}\uparrow \]

làm đường làm việc dốc hơn và nhìn chung giúp đường vận hành duy trì khoảng cách lớn hơn so với giới hạn cân bằng trong phạm vi thiết kế.

Điều này thường có lợi về mặt truyền khối.

Tuy nhiên, tăng lưu lượng dung môi không phải không có giới hạn.

7.1. Khi L/G quá thấp

Nếu lưu lượng dung môi giảm:

\[ L_s\downarrow \]

thì:

\[ X_{out}\uparrow \]

Dung môi phải mang tải lượng chất tan cao hơn.

Đường làm việc trở nên thoải hơn và tiến gần đường cân bằng.

Khi khoảng cách:

\[ Y-Y^* \]

giảm, động lực truyền khối giảm.

Đến một giới hạn nhất định, đường làm việc có thể chạm hoặc tiến sát đường cân bằng tại một điểm. Đây là trạng thái liên quan đến *pinch* và lưu lượng dung môi tối thiểu.

7.2. Khi L/G tăng cao

Tăng \(L/G\) có thể cải thiện điều kiện truyền khối, đồng thời giúp tăng khả năng làm ướt bề mặt packing. Tuy nhiên về mặt thiết bị, lưu lượng lỏng cao hơn cũng có thể gây:

• Tăng công suất bơm tuần hoàn.
• Tăng tải thủy lực trên packing.
• Tăng lượng lỏng lưu giữ trong lớp đệm.
• Tăng tổn thất áp suất trong một số chế độ vận hành.
• Giảm khoảng dự phòng tới flooding.
• Tăng kích thước đường ống, bơm và hệ phân phối lỏng.
• Tăng lượng dung dịch cần quản lý hoặc xử lý nếu có blowdown.

Vì vậy lựa chọn \(L/G\) là một bài toán tối ưu giữa *động lực truyền khối và thủy động thiết bị*, không phải đơn giản càng lớn càng tốt.

8. Lưu lượng dung môi tối thiểu và điểm pinch

Khi giảm \(L_s/G_s\), đường làm việc tiến dần về phía đường cân bằng.

Tại một giá trị giới hạn:

\[ L_s=L_{s,min} \]

đường làm việc giới hạn có thể tiếp xúc với đường cân bằng hoặc xuất hiện một vị trí mà:

\[ Y=Y^* \]

Khi đó:

\[ Y-Y^*=0 \]

Động lực truyền khối tại điểm đó bằng không.

Về lý tưởng, để đạt mục tiêu tách với động lực bằng không tại một điểm sẽ cần diện tích truyền khối hoặc chiều cao thiết bị tiến tới rất lớn. Vì vậy:

\[ L_{min} \]

là giới hạn nhiệt động – vật chất, không phải lưu lượng nên lựa chọn để vận hành thực tế.

Thiết kế thường phải chọn:

\[ L>L_{min} \]

hay:

\[ \frac{L}{L_{min}}>1 \]

với mức dự phòng phù hợp dựa trên cân bằng truyền khối, thủy động, năng lượng và kinh nghiệm thiết kế của hệ cụ thể.

Không nên sử dụng một giá trị \(L/L_{min}\) cố định cho mọi loại khí, dung môi hoặc packing nếu chưa có cơ sở thiết kế phù hợp.

9. Phương trình đường làm việc trên hệ x-y

Trong các hệ rất loãng:

\[ X\approx x \]

và:

\[ Y\approx y \]

Nếu đồng thời sự thay đổi tổng lưu lượng hai pha có thể bỏ qua:

\[ G\approx\text{hằng số} \]

\[ L\approx\text{hằng số} \]

cân bằng cho một đoạn tháp có thể viết gần đúng:

\[ G(y-y_{out}) = L(x-x_{in}) \]

suy ra:

\[ y = y_{out} + \frac{L}{G}(x-x_{in}) \]

Đường làm việc trên hệ \(x-y\) khi đó có độ dốc gần bằng:

\[ \frac{L}{G} \]

Cách biểu diễn này trực quan và thường gặp trong các bài toán hấp thụ khí loãng.

Tuy nhiên cần phân biệt nó với phương trình chính xác hơn trên cơ sở không chứa chất tan:

\[ Y = Y_{out} + \frac{L_s}{G_s}(X-X_{in}) \]

Hai phương trình chỉ trở nên gần tương đương khi hệ đủ loãng và biến thiên tổng lưu lượng hai pha là nhỏ.

10. Vì sao không nên trộn L/G với L_s/G_s ?

Trong nhiều tài liệu, ký hiệu \(L/G\) được sử dụng khá rộng, đôi khi đại diện cho lưu lượng mol tổng và đôi khi đại diện gần đúng cho lưu lượng trên basis không chứa chất tan.

Nếu sử dụng:

\[ Y=\frac{y}{1-y} \]

và:

\[ X=\frac{x}{1-x} \]

thì phương trình cân bằng vật chất tự nhiên phải đi với:

\[ G_s,\;L_s \]

chứ không phải tổng lưu lượng thay đổi \(G,L\).

Do đó:

\[ \frac{L_s}{G_s} \]

mới là độ dốc chính xác của đường làm việc tuyến tính trên hệ \(X-Y\) theo các giả thiết đã nêu.

Trong hệ rất loãng:

\[ L\approx L_s \]

và:

\[ G\approx G_s \]

nên:

\[ \frac{L}{G} \approx \frac{L_s}{G_s} \]

Chính phép gần đúng này khiến hai cách viết thường được sử dụng thay thế trong các bài toán đơn giản.

Trong thiết kế hoặc lập phần mềm tính toán, nên quy định rõ ngay từ đầu \(L/G\) đang được định nghĩa trên *basis nào*.

11. L/G trong lý thuyết truyền khối và L/G của scrubber thực tế

Đây là một điểm rất quan trọng khi chuyển từ lý thuyết sang thiết kế thiết bị.

Trong phương trình đường làm việc:

\[ \frac{L_s}{G_s} \]

là tỷ lệ lưu lượng mol của dung môi không chứa chất tan và khí mang. Nếu hai lưu lượng đều sử dụng kmol/h thì tỷ lệ này không thứ nguyên.

Trong thiết kế wet scrubber hoặc packed scrubber, người vận hành thường gọi \(L/G\) là tỷ lệ giữa:

\[ L=\text{lưu lượng tuần hoàn dung dịch} \]

và:

\[ Q_G=\text{lưu lượng thể tích khí} \]

Ví dụ về mặt đơn vị có thể biểu diễn dưới dạng:

\[ \frac{\text{L dung dịch}}{\text{m}^3\text{ khí}} \]

hoặc các hệ đơn vị tương đương.

Đây là *tỷ lệ lỏng/khí thủy lực*, không phải trực tiếp là hệ số góc \(L_s/G_s\) của đường làm việc.

Hai khái niệm có liên quan nhưng phục vụ mục đích khác nhau:

Ví dụ một hệ scrubber có thể tuần hoàn một lượng dung dịch rất lớn để bảo đảm packing được làm ướt tốt, trong khi lượng dung môi mới hoặc lượng hóa chất thực sự tiêu hao nhỏ hơn nhiều.

Vì vậy không nên lấy trực tiếp giá trị \(L/G\) thủy lực từ catalogue packing rồi sử dụng làm độ dốc đường làm việc nếu chưa chuyển đổi về đúng basis.

12. Ảnh hưởng của dung môi vào X_in

Tỷ lệ \(L/G\) không phải yếu tố duy nhất quyết định vị trí đường làm việc.

Từ:

\[ Y = Y_{out} + \frac{L_s}{G_s}(X-X_{in}) \]

có thể thấy \(X_{in}\) cũng rất quan trọng.

Nếu dung môi đi vào gần như sạch:

\[ X_{in}\approx0 \]

khả năng tiếp nhận thêm cấu tử thường lớn hơn.

Nếu dung môi được tuần hoàn và đã chứa đáng kể cấu tử \(A\):

\[ X_{in}>0 \]

trạng thái tại đầu tháp thay đổi và khoảng cách so với đường cân bằng có thể giảm.

Trong scrubber tuần hoàn, đây là lý do chỉ tăng lưu lượng tuần hoàn chưa chắc giải quyết được vấn đề nếu dung dịch đã tích lũy quá nhiều sản phẩm hấp thụ hoặc hóa chất đã suy giảm.

Khi đó các thông số như:

• pH.
• Nồng độ hóa chất hoạt tính.
• Nồng độ muối hoặc sản phẩm phản ứng.
• Blowdown.
• Makeup.
• Khả năng tái sinh dung dịch.

có thể trở thành yếu tố quyết định khả năng vận hành.

Đối với hấp thụ hóa học, \(X_{in}\) đơn giản của cấu tử hòa tan đôi khi không đủ để mô tả toàn bộ hệ; cần kết hợp cân bằng hóa học và phản ứng.

13. Ví dụ giả định xây dựng đường làm việc

Xét một hệ hấp thụ với:

\[ G_s=100\ \text{kmol/h} \]

\[ L_s=200\ \text{kmol/h} \]

Khí vào:

\[ Y_{in}=0.020 \]

Khí ra yêu cầu:

\[ Y_{out}=0.002 \]

Dung môi vào:

\[ X_{in}=0 \]

Các giá trị chỉ là *ví dụ giả định* để minh họa phương pháp.

13.1. Xác định độ dốc đường làm việc

\[ \frac{L_s}{G_s} = \frac{200}{100} = 2 \]

Phương trình đường làm việc:

\[ Y = 0.002 + 2X \]

13.2. Xác định X_out

Từ cân bằng toàn tháp:

\[ G_s(Y_{in}-Y_{out}) = L_s(X_{out}-X_{in}) \]

suy ra:

\[ X_{out} = \frac{G_s}{L_s}(Y_{in}-Y_{out}) \]

\[ X_{out} = \frac{100}{200}(0.020-0.002) \]

\[ X_{out} = 0.009 \]

Kiểm tra điểm đáy trên đường làm việc:

\[ Y = 0.002+2(0.009) \]

\[ Y=0.020 \]

đúng bằng:

\[ Y_{in}=0.020 \]

Như vậy đường làm việc đi qua:

\[ (0,\;0.002) \]

ở đỉnh và:

\[ (0.009,\;0.020) \]

ở đáy.

13.3. Nếu tăng lưu lượng dung môi

Giả sử:

\[ L_s=300\ \text{kmol/h} \]

Khi đó:

\[ \frac{L_s}{G_s}=3 \]

và:

\[ X_{out} = \frac{100}{300}(0.020-0.002) = 0.006 \]

Phương trình mới:

\[ Y=0.002+3X \]

Lượng \(A\) phải hấp thụ vẫn không đổi vì \(Y_{in}\), \(Y_{out}\) và \(G_s\) không đổi. Tuy nhiên tải lượng trên mỗi mol dung môi giảm:

\[ X_{out}:0.009\rightarrow0.006 \]

Đường làm việc trở nên dốc hơn.

Đây là minh họa trực tiếp cho tác động của lưu lượng dung môi đến trạng thái vận hành của hệ.

14. Đường làm việc liên hệ với HTU – NTU như thế nào?

Đường làm việc xác định \(Y\) tại từng trạng thái \(X\), trong khi đường cân bằng xác định:

\[ Y^*=f(X) \]

Do đó tại từng vị trí:

\[ Y-Y^* \]

có thể được xác định.

Trong phương pháp HTU – NTU:

\[ Z = HTU_{OG}\times NTU_{OG} \]

với một dạng tổng quát:

\[ NTU_{OG} = \int_{Y_{out}}^{Y_{in}} \frac{dY}{Y-Y^*} \]

Ở đây \(Y\) được xác định từ *đường làm việc, còn \(Y^\) được xác định từ *đường cân bằng*.

Nếu giảm \(L/G\) làm hai đường tiến gần nhau:

\[ Y-Y^*\downarrow \]

thì tích phân tăng và:

\[ NTU_{OG}\uparrow \]

Nếu \(HTU_{OG}\) không thay đổi, chiều cao packing cần thiết:

\[ Z\uparrow \]

Do đó lựa chọn lưu lượng dung môi ảnh hưởng không chỉ đến bơm và thủy động mà còn ảnh hưởng trực tiếp đến chiều cao truyền khối thông qua vị trí đường làm việc.

15. Những lỗi thường gặp khi sử dụng đường làm việc

15.1. Nhầm đường làm việc với đường cân bằng

Đường cân bằng:

\[ Y^*=f(X) \]

được quyết định chủ yếu bởi nhiệt động học của hệ.

Đường làm việc:

\[ Y = Y_{out} + \frac{L_s}{G_s}(X-X_{in}) \]

được quyết định bởi cân bằng vật chất và lưu lượng hai pha.

Thay đổi \(L_s\) làm đường làm việc thay đổi nhưng không tự làm đường cân bằng thay đổi nếu hệ dung môi, nhiệt độ và áp suất không đổi.

15.2. Trộn x,y với X,Y

Nếu sử dụng \(X,Y\), cần đi cùng \(G_s,L_s\).

Không nên viết một phương trình trong đó một phía sử dụng \(Y\) nhưng phía còn lại lại sử dụng trực tiếp \(x\) hoặc tổng lưu lượng \(L\) mà chưa kiểm tra basis.

15.3. Xem mọi L/G là cùng một tỷ lệ

\(L_s/G_s\) trong cân bằng mol và L/m³ khí của scrubber có ý nghĩa khác nhau.

Cần luôn ghi rõ:

• Đại lượng nào nằm ở tử số.
• Đại lượng nào nằm ở mẫu số.
• Đơn vị.
• Điều kiện nhiệt độ, áp suất của khí.
• Lưu lượng lỏng là tuần hoàn hay makeup.

15.4. Cho rằng tăng L/G luôn làm hệ tốt hơn

Tăng lưu lượng dung môi có thể tăng động lực truyền khối nhưng đồng thời làm tăng tải thủy lực, năng lượng bơm và nguy cơ tiến gần flooding.

Thiết kế cần tìm vùng vận hành phù hợp chứ không tối đa hóa lưu lượng lỏng.

15.5. Bỏ qua chất lượng dung môi vào

Lưu lượng lỏng lớn không có nhiều ý nghĩa nếu dung môi đã gần trạng thái mất khả năng hấp thụ hoặc hóa chất hoạt tính đã cạn.

Trong scrubber tuần hoàn, cần xem đồng thời lưu lượng tuần hoàn và trạng thái hóa học của dung dịch.

16. Ý nghĩa kỹ thuật của đường làm việc trong thiết kế tháp hấp thụ

Đường làm việc đóng vai trò kết nối giữa cân bằng vật chất và tính toán truyền khối.

Từ đường làm việc có thể:

• Xác định trạng thái \(X,Y\) tại các vị trí trong tháp.
• Kiểm tra điều kiện hấp thụ \(Y>Y^*\).
• Xác định động lực \(Y-Y^*\).
• Đánh giá ảnh hưởng của lưu lượng dung môi.
• Xác định trạng thái dung môi ra \(X_{out}\).
• Phân tích \(L_{min}\) và điểm pinch.
• Tính NTU.
• Đánh giá tác động của \(L/G\) đến chiều cao truyền khối.

Về mặt thiết kế, đường làm việc cũng giúp phân biệt rõ ba lớp bài toán thường bị trộn với nhau:

\[ \text{Cân bằng vật chất} \rightarrow \text{đường làm việc} \]

\[ \text{Cân bằng nhiệt động} \rightarrow \text{đường cân bằng} \]

\[ \text{Động học truyền khối} \rightarrow HTU,\;NTU,\;Z \]

Một mô hình hấp thụ đáng tin cậy phải giữ ba lớp này nhất quán với nhau.

17. Kết luận

Đường làm việc trong quá trình hấp thụ khí được hình thành từ cân bằng vật chất của hai pha. Trên cơ sở không chứa chất tan, phương trình cơ bản là:

\[ Y = Y_{out} + \frac{L_s}{G_s}(X-X_{in}) \]

và độ dốc:

\[ \frac{L_s}{G_s} \]

phản ánh tỷ lệ dung môi so với khí mang trên basis mol.

Đối với hấp thụ, đường làm việc phải nằm về phía duy trì:

\[ Y>Y^* \]

để tồn tại động lực truyền khối từ khí sang lỏng. Khi giảm lưu lượng dung môi, đường làm việc tiến gần đường cân bằng và có thể đạt trạng thái pinch tại giới hạn \(L_{min}\). Khi tăng lưu lượng dung môi, động lực thường được cải thiện nhưng tải thủy lực và năng lượng bơm cũng tăng.

Trong thực hành scrubber cần đặc biệt phân biệt \(L_s/G_s\) của bài toán cân bằng vật chất với tỷ lệ lỏng/khí thủy lực thường biểu diễn bằng lượng dung dịch tuần hoàn trên một đơn vị thể tích khí. Hai đại lượng có liên quan nhưng không được sử dụng thay thế trực tiếp.

Sau khi xác định đường làm việc, bước tiếp theo về mặt thiết kế là xác định *lưu lượng dung môi tối thiểu, điểm pinch và tỷ lệ vận hành \(L/L_{min}\)* trước khi đi sâu vào tính toán động lực truyền khối và HTU – NTU.
