1. Tổn thất áp suất và chế độ thủy động trong tháp đệm

Trong tháp hấp thụ đệm, tổn thất áp suất không chỉ là một thông số dùng để chọn quạt. Sự thay đổi của \(\Delta P\) theo tải khí và tải lỏng phản ánh trực tiếp *trạng thái thủy động bên trong lớp packing*: khí đang đi qua tương đối tự do, lượng lỏng lưu giữ đang tăng, hệ đã bước vào loading hay đang tiến đến flooding.

Ở vùng vận hành ổn định, dòng khí đi lên qua các khoảng rỗng của packing trong khi dung dịch tạo màng và chảy xuống nhờ trọng lực. Khi tải khí tăng, lực kéo khí – lỏng tăng, liquid holdup tăng và tiết diện rỗng hữu hiệu dành cho khí giảm. Tổn thất áp suất vì vậy tăng nhanh hơn. Khi tiến gần flooding, chỉ một thay đổi nhỏ của lưu lượng khí cũng có thể làm \(\Delta P\) tăng rất mạnh và hệ mất ổn định thủy động.

Do đó, một thiết kế tháp đệm hợp lý phải đồng thời kiểm tra:

\[ \text{tải khí} + \text{tải lỏng} + \Delta P + \text{loading} + \text{flooding} + \text{wetting} \]

Không nên xem tổn thất áp suất là phép kiểm tra cuối cùng sau khi đã chốt đường kính và packing. Nó phải được đưa vào vòng lặp thiết kế ngay từ bước lựa chọn packing và vận tốc vận hành.

2. Tổn thất áp suất trong tháp đệm hình thành từ đâu?

Dòng khí đi qua một lớp packing phải liên tục thay đổi hướng, tăng giảm vận tốc cục bộ và đi qua các khe rỗng có hình học phức tạp. Quá trình này làm tiêu hao năng lượng cơ học của dòng khí và tạo ra chênh áp giữa hai đầu lớp đệm.

Nếu gọi:

\[ \Delta P = P_{in}-P_{out} \]

thì \(\Delta P\) là tổn thất áp suất của dòng khí qua phần thiết bị đang xét.

Đối với riêng lớp packing, thường sử dụng đại lượng:

\[ \frac{\Delta P}{Z} \]

trong đó \(Z\) là chiều cao lớp đệm.

Nếu \(\Delta P/Z\) có thể xem gần như không đổi trên toàn lớp đệm:

\[ \Delta P_{packing} = \left( \frac{\Delta P}{Z} \right)Z \]

Trong thực tế, điều kiện khí – lỏng có thể thay đổi dọc theo tháp nên \(\Delta P/Z\) không nhất thiết hoàn toàn đồng nhất. Khi cần mô hình chi tiết hơn:

\[ \Delta P_{packing} = \int_0^Z \left( \frac{dP}{dz} \right)dz \]

Tổn thất áp suất toàn hệ còn có thể bao gồm:

• Đầu vào khí.
• Bộ phân phối khí.
• Packing support.
• Lớp packing.
• Liquid distributor và redistributor.
• Hold-down grid.
• Demister.
• Đầu ra khí.
• Ống dẫn và phụ kiện.

Vì vậy:

\[ \Delta P_{system} \neq \Delta P_{packing} \]

nếu hệ còn nhiều cấu kiện gây cản khác.

3. Trở lực thủy động và trở lực truyền khối là hai khái niệm khác nhau

Trong chuyên đề hấp thụ, cần phân biệt rõ *tổn thất áp suất với trở lực truyền khối*.

Trở lực truyền khối được thể hiện thông qua các đại lượng như:

\[ \frac{1}{k_y}, \qquad \frac{m}{k_x}, \qquad \frac{1}{K_y} \]

và mô tả mức cản đối với sự dịch chuyển của cấu tử từ pha khí sang pha lỏng.

Trong khi đó:

\[ \Delta P \]

phản ánh cản trở đối với *chuyển động của toàn bộ dòng khí* qua packing và pha lỏng.

Hai hiện tượng có liên hệ gián tiếp thông qua chế độ thủy động nhưng không thể sử dụng thay thế cho nhau.

Ví dụ, tăng vận tốc khí có thể:

\[ k_G\uparrow \]

do tăng rối và truyền khối phía khí tốt hơn, nhưng đồng thời:

\[ \Delta P\uparrow \]

và nguy cơ flooding tăng.

Do đó tối ưu tháp không phải tối đa hóa hệ số truyền khối mà phải tìm vùng vận hành phù hợp giữa hiệu quả truyền khối và chi phí thủy lực.

4. Vận tốc khí bề mặt và tải lỏng là hai biến thủy động cơ bản

Vận tốc khí bề mặt được xác định:

\[ u_G = \frac{Q_G}{A} \]

Trong đó \(Q_G\) là lưu lượng thể tích khí tại điều kiện thực tế trong tháp và \(A\) là tiết diện trong của tháp.

Tải thể tích lỏng hoặc mật độ tưới:

\[ q_L = \frac{Q_L}{A} \]

Hai đại lượng này cùng quyết định mức độ tương tác khí – lỏng trong packing.

Có thể biểu diễn tải khí theo khối lượng:

\[ g_G = \rho_Gu_G \]

và tải lỏng:

\[ l_L = \rho_Lq_L \]

Ngoài ra, F-factor thường được sử dụng để đặc trưng tải khí:

\[ F_G = u_G\sqrt{\rho_G} \]

Hai tháp có cùng \(u_G\) nhưng mật độ khí khác nhau không nhất thiết có cùng trạng thái thủy động. Vì vậy các correlation flooding và pressure drop thường không chỉ phụ thuộc vào vận tốc đơn thuần.

5. Tổn thất áp suất của packing khô

Trước khi xét dòng khí – lỏng đồng thời, có thể xem trường hợp *dry packing*, tức chỉ có khí đi qua lớp đệm.

Khi đó \(\Delta P\) chủ yếu sinh ra do ma sát, thay đổi hướng dòng và gia tốc cục bộ của khí qua các khoảng rỗng.

Về mặt xu hướng:

\[ u_G\uparrow \Rightarrow \frac{\Delta P}{Z}\uparrow \]

Ở vùng vận tốc tương đối thấp, thành phần nhớt có thể đáng kể. Khi vận tốc tăng, thành phần quán tính trở nên quan trọng hơn và \(\Delta P\) tăng nhanh hơn theo \(u_G\).

Đối với một lớp hạt lý tưởng, phương trình Ergun minh họa khá rõ hai thành phần này:

\[ \frac{\Delta P}{Z} = 150 \frac{\mu_G(1-\varepsilon)^2} {\varepsilon^3d_p^2} u_G + 1.75 \frac{\rho_G(1-\varepsilon)} {\varepsilon^3d_p} u_G^2 \]

Trong đó \(\varepsilon\) là độ rỗng lớp đệm và \(d_p\) là chiều dài đặc trưng của hạt.

Phương trình này hữu ích để hiểu bản chất cản nhớt và cản quán tính nhưng *không nên tự động dùng làm phương trình sizing cuối cùng cho random packing hoặc structured packing thương mại*. Hình học của các loại packing này phức tạp hơn nhiều và thường cần correlation hoặc dữ liệu hydraulic performance chuyên biệt.

6. Khi tưới lỏng, tổn thất áp suất thay đổi như thế nào?

Khi dung dịch bắt đầu chảy xuống packing, một phần khoảng rỗng được chiếm bởi màng lỏng và liquid holdup.

So với dry packing ở cùng \(u_G\):

\[ \left( \frac{\Delta P}{Z} \right)_{\text{wet}} > \left( \frac{\Delta P}{Z} \right)_{\text{dry}} \]

trong điều kiện thông thường.

Nguyên nhân là pha lỏng:

• Thu hẹp tiết diện rỗng cho khí.
• Tăng độ phức tạp của đường dòng khí.
• Tạo bề mặt chuyển động mà khí phải tương tác.
• Làm tăng lực kéo khí – lỏng.
• Có thể tích tụ nhiều hơn khi vận tốc khí tăng.

Do đó \(\Delta P/Z\) của packing ướt không chỉ phụ thuộc vào \(u_G\), mà còn phụ thuộc tải lỏng:

\[ \frac{\Delta P}{Z} = f( u_G,q_L,\rho_G,\rho_L, \mu_G,\mu_L,\sigma_L, \text{packing} ) \]

Với cùng \(u_G\), tăng \(q_L\) thường làm:

\[ \frac{\Delta P}{Z}\uparrow \]

và làm flooding xuất hiện ở tải khí thấp hơn.

7. Liquid holdup là gì?

Liquid holdup là lượng pha lỏng được giữ lại trong lớp packing tại một thời điểm.

Có thể phân biệt về mặt khái niệm:

• Lỏng đang chảy và tham gia quá trình truyền khối.
• Lỏng bị giữ lại bởi cấu trúc packing, sức căng bề mặt và tương tác khí – lỏng.
• Lỏng tích tụ thêm khi khí bắt đầu cản trở dòng chảy xuống.

Khi tải khí còn thấp, liquid holdup chủ yếu được xác định bởi tải lỏng và tính chất packing.

Khi tải khí tăng:

\[ u_G\uparrow \]

lực kéo hướng lên của dòng khí tăng. Dòng lỏng xuống bị cản và:

\[ h_L\uparrow \]

với \(h_L\) biểu diễn liquid holdup theo định nghĩa của mô hình đang sử dụng.

Liquid holdup tăng làm khoảng rỗng dành cho khí giảm, từ đó lại làm vận tốc khí cục bộ và \(\Delta P\) tăng. Đây là cơ chế phản hồi khiến đường cong tổn thất áp suất bẻ lên khi tiến vào vùng loading.

8. Các chế độ thủy động chính trong tháp đệm

8.1. Vùng vận hành bình thường

Ở tải khí thấp đến trung bình, dung dịch vẫn chảy xuống tương đối ổn định. Khí đi lên qua các khoảng rỗng mà chưa gây cản đáng kể đến dòng lỏng.

Trong vùng này:

• Liquid holdup thay đổi tương đối chậm.
• \(\Delta P/Z\) tăng có quy luật theo tải khí.
• Packing vẫn còn khoảng rỗng tương đối lớn cho khí.
• Dòng lỏng đi xuống chủ yếu do trọng lực.
• Tháp chưa tiến gần giới hạn hydraulic capacity.

Đây là vùng mong muốn về mặt ổn định, mặc dù vẫn phải bảo đảm tải lỏng đủ để làm ướt packing.

8.2. Loading

Khi tải khí tiếp tục tăng, lực kéo của khí lên pha lỏng trở nên đáng kể.

Dòng lỏng bắt đầu thoát xuống khó hơn:

\[ h_L\uparrow \]

Khoảng rỗng hữu hiệu giảm và đường cong:

\[ \frac{\Delta P}{Z} \text{ theo } u_G \]

bắt đầu tăng độ dốc rõ rệt.

Loading không nhất thiết đồng nghĩa tháp đã mất khả năng vận hành ngay lập tức. Nó cho thấy tương tác hai pha đã bước sang vùng mà tăng thêm tải khí sẽ nhanh chóng làm liquid holdup và pressure drop tăng.

8.3. Flooding

Khi tải khí đạt giới hạn cao hơn, động lượng dòng khí đủ lớn để cản mạnh hoặc một phần đẩy ngược dòng lỏng.

Có thể xuất hiện:

• Tích tụ lỏng lớn trong packing.
• Mực lỏng cục bộ tăng.
• Entrainment mạnh.
• Dao động áp suất.
• Phân phối khí – lỏng mất ổn định.
• \(\Delta P\) tăng rất nhanh.
• Hiệu suất vận hành trở nên khó kiểm soát.

Đây là flooding.

Flooding là *giới hạn thủy động*, không phải điểm vận hành thiết kế.

9. Đường cong \(\Delta P/Z\) giúp nhận biết loading và flooding

Nếu biểu diễn:

\[ \frac{\Delta P}{Z} \]

theo:

\[ u_G \]

có thể nhận thấy sự thay đổi chế độ thủy động.

Ở vùng bình thường, đường cong tăng tương đối đều.

Khi bắt đầu loading, độ dốc:

\[ \frac{d(\Delta P/Z)}{du_G} \]

tăng rõ rệt do liquid holdup bắt đầu tăng mạnh hơn.

Gần flooding, đường cong trở nên rất dốc:

\[ \frac{d(\Delta P/Z)}{du_G} \gg \text{giá trị ở vùng vận hành bình thường} \]

Điều này giải thích tại sao differential pressure là một trong những tín hiệu vận hành quan trọng nhất để theo dõi sức khỏe thủy động của packed tower.

10. Flooding phụ thuộc vào tải lỏng như thế nào?

Flooding không xảy ra tại một vận tốc khí cố định cho mọi tải lỏng.

Nếu tăng:

\[ q_L \]

liquid holdup cơ sở tăng và packing chứa nhiều lỏng hơn.

Khi đó dòng khí có ít không gian hơn để đi qua, nên vận tốc flooding thường giảm:

\[ q_L\uparrow \Rightarrow u_{G,f}\downarrow \]

về mặt xu hướng.

Do đó khi biểu diễn các đường \(\Delta P/Z-u_G\) tại nhiều tải lỏng khác nhau, đường ứng với tải lỏng cao thường nằm ở mức pressure drop lớn hơn và tiến đến flooding sớm hơn.

Điểm này giải thích vì sao không thể sizing tháp chỉ bằng vận tốc khí. Tải lỏng phải được đưa vào cùng correlation.

11. Tính chất dung dịch ảnh hưởng đến thủy động ra sao?

11.1. Độ nhớt

Khi:

\[ \mu_L\uparrow \]

dung dịch chảy khó hơn qua packing, màng lỏng có thể dày hơn và holdup tăng.

Kết quả thường là:

• Tổn thất áp suất tăng.
• Khả năng thoát lỏng giảm.
• Hydraulic capacity có thể suy giảm.

Điều này đặc biệt đáng chú ý nếu dung dịch scrubber tích tụ muối hoặc sản phẩm phản ứng làm độ nhớt tăng theo thời gian.

11.2. Sức căng bề mặt

Sức căng bề mặt:

\[ \sigma_L \]

ảnh hưởng đến wetting, kích thước giọt và phân bố màng lỏng trên packing.

Do đó \(\sigma_L\) có thể ảnh hưởng đồng thời đến:

• Diện tích tiếp xúc hữu hiệu.
• Liquid holdup.
• Hydraulic correlation.
• Entrainment.

11.3. Khối lượng riêng

Chênh lệch:

\[ \rho_L-\rho_G \]

liên quan trực tiếp đến sự cạnh tranh giữa trọng lực kéo lỏng xuống và lực động lượng của khí hướng lên.

Đây là lý do nhiều biểu thức capacity sử dụng dạng:

\[ u_G \sqrt{ \frac{\rho_G} {\rho_L-\rho_G} } \]

thay vì chỉ sử dụng \(u_G\).

12. Packing factor và hình học packing

Mỗi loại packing tạo ra một cấu trúc dòng khác nhau.

Các thông số có ảnh hưởng gồm:

• Độ rỗng \(\varepsilon\).
• Diện tích bề mặt riêng \(a_p\).
• Hình dạng packing.
• Kích thước danh nghĩa.
• Packing factor theo hệ correlation đang sử dụng.
• Random hay structured packing.
• Vật liệu và khả năng wetting.

Packing có khe dòng rộng và độ rỗng lớn thường cho khả năng tải khí cao hơn và \(\Delta P\) thấp hơn, nhưng hiệu quả truyền khối phải được đánh giá riêng.

Packing kích thước nhỏ có thể tăng diện tích riêng nhưng cũng có thể tăng trở lực thủy động.

Vì vậy:

\[ \text{packing nhỏ hơn} \not\Rightarrow \text{luôn tốt hơn} \]

và:

\[ \text{packing có diện tích riêng lớn} \not\Rightarrow \text{luôn cho tháp tối ưu} \]

13. Random packing và structured packing có thủy động giống nhau không?

Không.

Random packing tạo lớp đệm với các phần tử phân bố ngẫu nhiên, làm đường dòng khí – lỏng phức tạp và phụ thuộc nhiều vào kích thước, hình dạng cũng như phương pháp đổ packing.

Structured packing được sắp xếp theo cấu trúc hình học định hướng, tạo các kênh dòng có tổ chức hơn.

Do đó hai loại có thể khác đáng kể về:

• Hydraulic capacity.
• \(\Delta P/Z\).
• Liquid holdup.
• Wetting.
• Mass-transfer efficiency.
• Khả năng fouling.

Không nên sử dụng correlation hydraulic của random packing cho structured packing hoặc ngược lại nếu phương pháp không cho phép.

14. Generalized pressure-drop/capacity correlation được dùng để làm gì?

Trong thiết kế packed tower thường sử dụng các correlation tổng quát hoặc correlation riêng của packing để liên hệ:

\[ \text{gas load} \]

với:

\[ \text{liquid load} \]

và:

\[ \frac{\Delta P}{Z} \]

hoặc điều kiện flooding.

Các correlation có thể sử dụng những nhóm biến kết hợp:

• Tải khí.
• Tỷ lệ tải lỏng/khí.
• Mật độ hai pha.
• Độ nhớt lỏng.
• Packing factor.
• Các hệ số hiệu chỉnh khác.

Tuy nhiên cách định nghĩa packing factor và các nhóm vô thứ nguyên có thể khác nhau giữa từng phương pháp.

Vì vậy khi sử dụng biểu đồ hoặc phần mềm:

• Không trộn công thức từ hai correlation khác nhau.
• Phải sử dụng đúng đơn vị mà correlation yêu cầu.
• Kiểm tra loại packing.
• Kiểm tra phạm vi tải.
• Kiểm tra điều kiện chất lỏng.
• Ưu tiên dữ liệu hydraulic từ nhà sản xuất khi có dữ liệu đáng tin cậy cho đúng packing.

15. Pressure drop liên hệ với đường kính tháp như thế nào?

Với cùng lưu lượng khí:

\[ u_G = \frac{Q_G}{A} \]

Nếu giảm đường kính:

\[ D\downarrow \]

thì:

\[ A\downarrow \]

và:

\[ u_G\uparrow \]

Tổn thất áp suất tăng và tháp tiến gần loading/flooding hơn.

Ngược lại:

\[ D\uparrow \Rightarrow u_G\downarrow \]

làm \(\Delta P\) và nguy cơ flooding giảm.

Nhưng đồng thời:

\[ q_L = \frac{Q_L}{A} \]

cũng giảm.

Nếu \(q_L\) quá thấp, packing có thể wetting kém.

Do đó đường kính phải thỏa mãn cả hai phía:

\[ \text{không quá nhỏ để tránh flooding} \]

và:

\[ \text{không quá lớn đến mức tải lỏng quá thấp} \]

Đây chính là lý do tính đường kính phải được thực hiện theo vòng lặp.

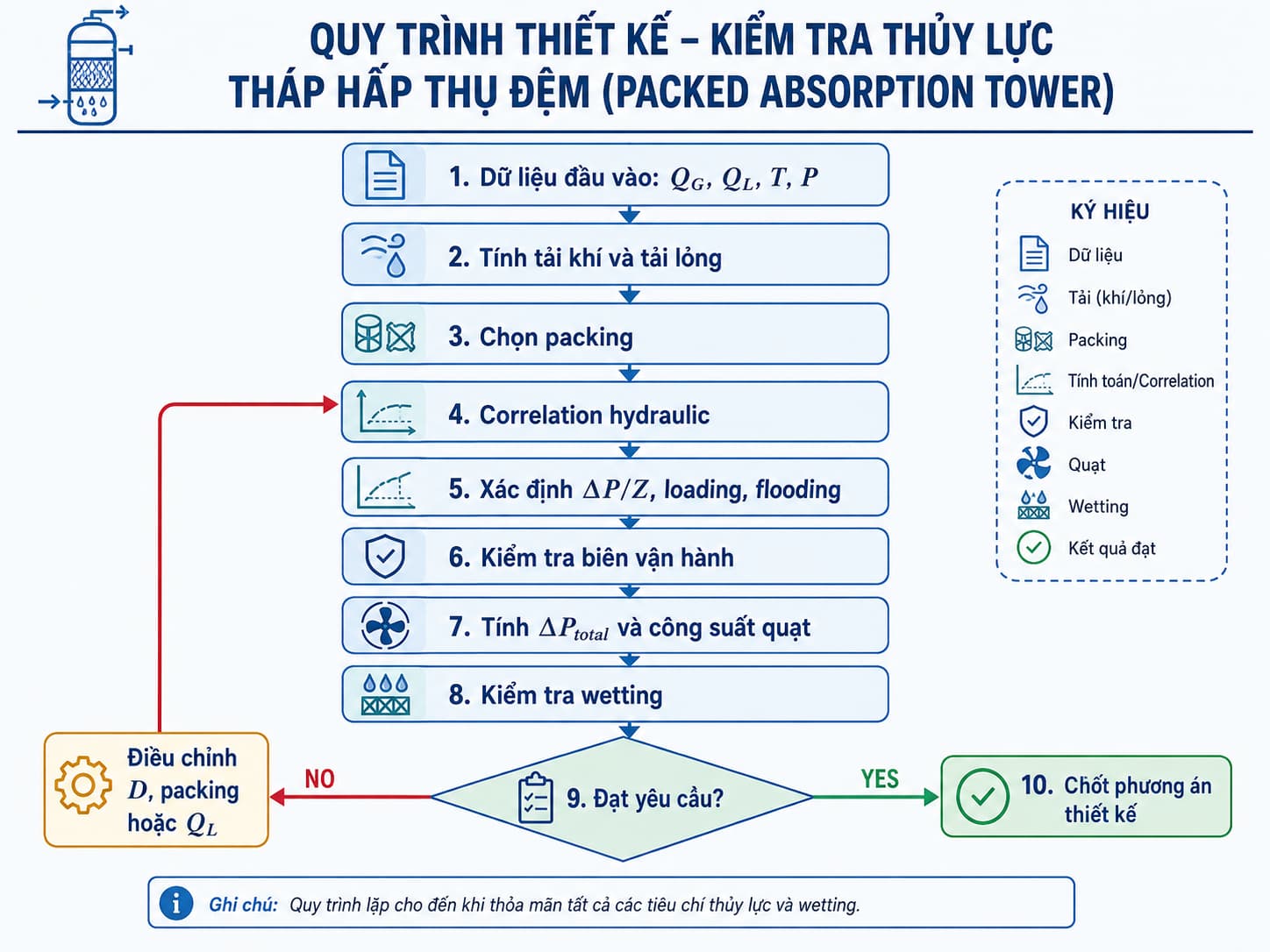

[Internal link đề xuất: Tính đường kính tháp hấp thụ: Tải khí, tải lỏng và flooding]

16. Vì sao không nên vận hành sát flooding?

Giả sử vận tốc thiết kế:

\[ u_{G,d} \]

rất gần:

\[ u_{G,f} \]

Ở điều kiện thiết kế danh nghĩa, tháp có thể vẫn vận hành được. Tuy nhiên biên dự phòng rất nhỏ.

Chỉ cần xảy ra một trong các biến động sau:

• \(Q_G\) tăng.
• \(Q_L\) tăng.
• Dung dịch trở nên nhớt hơn.
• Packing bị fouling.
• Distributor gây maldistribution.
• Dung dịch tạo bọt.
• Demister hoặc internals bị nghẹt.

tháp có thể tiến vào vùng flooding.

Do đó luôn cần:

\[ u_{G,d}<u_{G,f} \]

với mức dự phòng phù hợp cho hệ cụ thể.

Không nên sử dụng một tỷ lệ vận hành theo flooding cố định cho mọi tháp nếu chưa kiểm tra correlation, mức dao động tải và kinh nghiệm của packing được lựa chọn.

17. Tổn thất áp suất ảnh hưởng trực tiếp đến công suất quạt

Quạt phải tạo đủ chênh áp để thắng tổng trở lực hệ thống.

Công suất truyền cho dòng khí về nguyên lý:

\[ \dot W_{air} = Q_G\Delta P_{system} \]

Nếu xét hiệu suất tổng thể:

\[ \dot W = \frac{Q_G\Delta P_{system}} {\eta} \]

Trong đó \(Q_G\) sử dụng m³/s, \(\Delta P\) dùng Pa và \(\eta\) là hiệu suất tổng hợp phù hợp với phạm vi đang xét.

Do đó:

\[ \Delta P\uparrow \Rightarrow \dot W\uparrow \]

Với hệ hoạt động liên tục, một mức chênh áp cao không cần thiết có thể tạo chi phí năng lượng đáng kể trong toàn bộ vòng đời thiết bị.

Vì vậy chọn packing chỉ dựa trên hiệu quả truyền khối mà bỏ qua pressure drop có thể dẫn đến phương án không tối ưu về năng lượng.

18. Tổn thất áp suất tổng của scrubber cần cộng những thành phần nào?

Một phân tích sơ bộ có thể viết:

\[ \Delta P_{total} = \Delta P_{duct} + \Delta P_{inlet} + \Delta P_{packing} + \Delta P_{internals} + \Delta P_{demister} + \Delta P_{outlet} +\ldots \]

Các thành phần phải được định nghĩa sao cho không tính trùng.

Đặc biệt cần chú ý demister. Khi demister ướt, bám cặn hoặc bị tắc, \(\Delta P\) có thể tăng đáng kể dù hydraulic condition của packing phía dưới vẫn bình thường.

Do đó chỉ đo chênh áp toàn scrubber không luôn cho biết chính xác lớp packing có đang loading hay không.

Nếu hệ quan trọng, bố trí tapping point hợp lý để theo dõi riêng:

\[ \Delta P_{packing} \]

có thể giúp chẩn đoán vận hành tốt hơn.

19. Differential pressure là chỉ báo vận hành quan trọng

Trong một thiết bị đã vận hành ổn định, giá trị tuyệt đối \(\Delta P\) hữu ích nhưng *xu hướng theo thời gian* còn có giá trị chẩn đoán lớn hơn.

Nếu cùng:

\[ Q_G,\quad Q_L \]

nhưng:

\[ \Delta P(t)\uparrow \]

theo thời gian, cần kiểm tra các khả năng như:

• Packing fouling.
• Muối kết tinh.
• Bùn hoặc bụi tích tụ.
• Distributor bị nghẹt.
• Demister bẩn.
• Liquid holdup bất thường.
• Tạo bọt.

Ngược lại, nếu:

\[ \Delta P\downarrow \]

bất thường trong khi lưu lượng khí không thay đổi, cũng cần kiểm tra:

• Bypass khí.
• Packing sụt hoặc dịch chuyển.
• Dòng khí đi tắt.
• Lỗi đo.
• Biến động lớn của tính chất khí.

Vì vậy differential pressure không chỉ là thông số bảo vệ flooding mà còn là chỉ báo tình trạng cơ khí – thủy động của tower internals.

20. Fouling làm tổn thất áp suất tăng như thế nào?

Packing sạch có độ rỗng:

\[ \varepsilon \]

nhất định.

Khi bụi, muối hoặc cặn tích tụ:

\[ \varepsilon_{\text{effective}}\downarrow \]

Khoảng dòng khí giảm.

Tại cùng \(Q_G\):

\[ u_{\text{local}}\uparrow \]

và:

\[ \Delta P\uparrow \]

Packing fouling vì vậy làm đường cong hydraulic của tháp dịch theo hướng bất lợi và flooding có thể xảy ra ở lưu lượng thấp hơn thiết kế ban đầu.

Đây là vấn đề đặc biệt quan trọng với scrubber xử lý khí có:

• Bụi.
• Aerosol.
• Muối dễ kết tinh.
• Hợp chất tạo polymer.
• Dầu.
• Sản phẩm phản ứng ít tan.

Khi chọn packing cho các dòng khí này, khả năng chống fouling và vệ sinh có thể quan trọng không kém diện tích bề mặt riêng.

21. Tạo bọt ảnh hưởng đến hydraulic capacity

Foaming làm thể tích pha lỏng biểu kiến tăng và có thể giữ nhiều lỏng hơn trong packing.

Khi đó:

\[ h_L\uparrow \]

và khoảng trống cho khí giảm.

Kết quả có thể là:

\[ \Delta P\uparrow \]

và flooding xảy ra sớm hơn so với correlation được xây dựng cho hệ không tạo bọt.

Nếu dòng dung dịch chứa surfactant, chất hữu cơ hoặc các thành phần có khả năng tạo bọt, cần xem khả năng foaming là một biến thủy động độc lập.

Không nên đơn giản tăng đường kính mà bỏ qua nguyên nhân hóa học gây bọt.

22. Maldistribution làm thay đổi pressure drop và hiệu quả tháp ra sao?

Một tháp có thể có \(\Delta P\) trung bình vẫn ở mức chấp nhận nhưng phân phối khí – lỏng rất không đồng đều.

Ví dụ, nếu lỏng tập trung ở một vùng:

\[ q_{L,\text{local}}\gg q_{L,\text{average}} \]

khu vực đó có thể tiến gần loading hoặc flooding trong khi phần khác của packing bị khô.

Tương tự, khí có thể bypass qua vùng có ít lỏng, làm:

\[ u_{G,\text{local}}\uparrow \]

và giảm hiệu quả tiếp xúc.

Vì vậy một giá trị \(\Delta P\) toàn tháp không tự động chứng minh rằng phân phối hai pha đang tốt.

Thiết kế distributor và redistributor là một phần của bài toán hydraulic chứ không chỉ là cấu kiện phụ trợ.

23. Tổn thất áp suất và truyền khối có sự đánh đổi như thế nào?

Tăng tải khí hoặc tải lỏng thường làm tăng turbulence và renewal của bề mặt, có thể cải thiện:

\[ k_G,\quad k_L,\quad a_e \]

và từ đó:

\[ K_Ga,\quad K_La \]

có thể tăng.

Nhưng đồng thời:

\[ \Delta P\uparrow \]

và biên flooding giảm.

Ngược lại, vận hành ở tải rất thấp có thể cho:

\[ \Delta P\downarrow \]

nhưng:

• Wetting kém.
• Turbulence thấp.
• \(a_e\) giảm.
• Hệ số truyền khối giảm.

Vì vậy vùng vận hành tốt nhất thường không nằm ở tải thấp nhất cũng không ở sát flooding.

Bài toán thiết kế thực chất là tìm vùng cân bằng:

\[ \text{truyền khối đủ tốt} \]

\[ + \]

\[ \text{pressure drop hợp lý} \]

\[ + \]

\[ \text{biên flooding đủ an toàn} \]

24. Pressure drop có thay đổi khi chiều cao packing tăng không?

Nếu hydraulic condition gần như giống nhau dọc tháp:

\[ \Delta P_{packing} \propto Z \]

Do đó tăng chiều cao packing:

\[ Z\uparrow \]

làm:

\[ \Delta P_{packing}\uparrow \]

gần tuyến tính ở mức xấp xỉ.

Điều này tạo ra một liên hệ giữa thiết kế truyền khối và thiết kế năng lượng.

Từ:

\[ Z=HTU\times NTU \]

nếu yêu cầu tách lớn làm \(Z\) tăng, tổn thất áp suất tổng qua packing cũng tăng.

Một phương án cải thiện \(K_Ga\) hoặc lựa chọn packing hiệu quả hơn có thể giảm HTU và giảm chiều cao, từ đó giảm luôn pressure drop.

Do đó lựa chọn packing cần xem đồng thời:

\[ \text{mass-transfer efficiency} \]

và:

\[ \frac{\Delta P}{Z} \]

25. Nhiều bed packing có thể tốt hơn một bed quá cao

Khi chiều cao packing lớn, phân phối lỏng ban đầu có thể dần trở nên không đều do:

• Channeling.
• Wall flow.
• Khác biệt wetting.
• Hình học packing.

Trong một số thiết kế, packing được chia thành nhiều bed và bố trí redistributor giữa các bed.

Về hydraulic, các internals này tạo thêm:

\[ \Delta P_{\text{internals}} \]

nhưng có thể cải thiện phân phối lỏng và duy trì diện tích truyền khối hữu hiệu.

Do đó không nên tối ưu \(\Delta P\) bằng cách loại bỏ mọi internal nếu điều đó làm chất lượng phân phối hai pha suy giảm.

26. Ví dụ giả định tính tổn thất áp suất qua packing

Xét một tháp đệm có chiều cao lớp packing:

\[ Z=4.0\ \text{m} \]

Giả sử sau khi sử dụng correlation phù hợp với packing và tải khí – lỏng đã chọn, thu được:

\[ \frac{\Delta P}{Z} = 220\ \text{Pa/m} \]

Các số liệu này chỉ dùng để minh họa phương pháp.

Tổn thất áp suất qua lớp đệm:

\[ \Delta P_{packing} = 220\times4 \]

\[ \Delta P_{packing} = 880\ \text{Pa} \]

Giả sử các thành phần khác gồm:

\[ \Delta P_{inlet} = 120\ \text{Pa} \]

\[ \Delta P_{demister} = 180\ \text{Pa} \]

\[ \Delta P_{other} = 220\ \text{Pa} \]

thì:

\[ \Delta P_{system} = 880+120+180+220 \]

\[ \Delta P_{system} = 1400\ \text{Pa} \]

Nếu lưu lượng khí:

\[ Q_G=5.0\ \text{m}^3/\text{s} \]

và giả sử hiệu suất tổng hợp dùng trong ví dụ:

\[ \eta=0.65 \]

công suất yêu cầu theo biểu thức giản lược:

\[ \dot W = \frac{Q_G\Delta P_{system}}{\eta} \]

\[ \dot W = \frac{5.0\times1400}{0.65} \]

\[ \dot W \approx 10.8\ \text{kW} \]

Đây chỉ là ví dụ minh họa mối quan hệ giữa hydraulic pressure drop và yêu cầu năng lượng. Khi chọn quạt thực tế còn phải xét đặc tính quạt, điểm làm việc, dự phòng áp suất, hiệu suất theo operating point và các tổn thất hệ thống đầy đủ.

27. Một ví dụ khác cho thấy vì sao phải kiểm tra khi thay đổi đường kính

Giả sử lưu lượng khí không đổi:

\[ Q_G=5.0\ \text{m}^3/\text{s} \]

Với diện tích:

\[ A_1=3.0\ \text{m}^2 \]

ta có:

\[ u_{G,1} = \frac{5}{3} = 1.67\ \text{m/s} \]

Nếu tăng diện tích lên:

\[ A_2=4.0\ \text{m}^2 \]

thì:

\[ u_{G,2} = 1.25\ \text{m/s} \]

Hydraulic load phía khí giảm đáng kể.

Tuy nhiên với cùng:

\[ Q_L=100\ \text{m}^3/\text{h} \]

tải lỏng thay đổi từ:

\[ q_{L,1} = \frac{100}{3} = 33.3\ \text{m}^3/ (\text{m}^2\cdot\text{h}) \]

xuống:

\[ q_{L,2} = \frac{100}{4} = 25.0\ \text{m}^3/ (\text{m}^2\cdot\text{h}) \]

Như vậy tăng đường kính giúp giảm tải khí nhưng đồng thời giảm tải tưới.

Nếu packing cần tải lỏng lớn hơn để wetting tốt, phương án đường kính lớn hơn chưa chắc tốt hơn về truyền khối.

Đây chính là lý do pressure drop, flooding và wetting phải được kiểm tra trong cùng một vòng lặp sizing.

28. Kiểm tra thủy động trong điều kiện bất lợi

Không nên chỉ kiểm tra một operating point danh nghĩa.

Tùy hệ thống, có thể cần kiểm tra:

• \(Q_G\) lớn nhất.
• \(Q_L\) lớn nhất.
• \(Q_G\) nhỏ nhất để đánh giá turndown.
• \(Q_L\) nhỏ nhất để kiểm tra wetting.
• Nhiệt độ khí cao nhất.
• Nhiệt độ lỏng bất lợi nhất.
• Dung dịch có độ nhớt cao nhất.
• Điều kiện nồng độ muối cao.
• Trạng thái fouling dự kiến.
• Trường hợp một bơm hoặc một nhánh phân phối thay đổi chế độ.

Thông thường trường hợp hydraulic worst-case không nhất thiết trùng với trường hợp truyền khối worst-case.

29. Các lỗi thường gặp khi tính tổn thất áp suất tháp đệm

29.1. Chỉ tính dry pressure drop

Dry packing correlation không phản ánh ảnh hưởng của liquid holdup trong tháp hấp thụ đang tưới lỏng.

Thiết kế thực tế cần tính pressure drop cho *wet operation*.

29.2. Dùng cùng một \(\Delta P/Z\) cho mọi tải

\(\Delta P/Z\) thay đổi theo \(u_G\), \(q_L\), tính chất pha và packing. Không nên coi đây là hằng số vật liệu.

29.3. Chỉ tính \(\Delta P\) của packing

Quạt phải thắng:

\[ \Delta P_{system} \]

không chỉ:

\[ \Delta P_{packing} \]

29.4. Nhầm loading với flooding

Loading là vùng liquid holdup bắt đầu tăng mạnh hơn và đường cong pressure drop bẻ lên. Flooding là giới hạn cao hơn, khi vận hành đối lưu ngược dòng mất ổn định rõ rệt.

29.5. Thiết kế tại flooding

Flooding là giới hạn capacity. Vận tốc thiết kế phải nằm dưới giới hạn này với biên phù hợp.

29.6. Không cập nhật hydraulic khi đổi packing

Đổi packing làm thay đổi:

• Packing factor.
• Void fraction.
• Wetting.
• Capacity.
• Pressure drop.

Do đó cần tính lại toàn bộ.

29.7. Chỉ giảm \(u_G\) mà không kiểm tra wetting

Tăng đường kính giảm pressure drop nhưng đồng thời giảm:

\[ q_L \]

và có thể làm mất wetting.

29.8. Bỏ qua foaming và fouling

Cả hai có thể làm hydraulic capacity thực tế thấp hơn nhiều so với tháp sạch trong correlation.

30. Theo dõi \(\Delta P\) trong vận hành nên hiểu như thế nào?

Giá trị chênh áp chỉ có ý nghĩa khi gắn với operating condition.

Ví dụ:

\[ \Delta P=1000\ \text{Pa} \]

không thể tự kết luận là cao hay thấp nếu chưa biết:

• Chiều cao packing.
• Loại packing.
• Lưu lượng khí.
• Tải lỏng.
• Tính chất dung dịch.
• Vị trí hai pressure taps.

Một chỉ số hữu ích hơn để so sánh packing bed là:

\[ \frac{\Delta P}{Z} \]

nhưng ngay cả đại lượng này vẫn phải so tại cùng hydraulic load.

Trong vận hành, nên quan sát quan hệ:

\[ \Delta P \leftrightarrow Q_G \leftrightarrow Q_L \]

thay vì chỉ nhìn một giá trị đơn lẻ.

31. Ý nghĩa của pressure drop trong lựa chọn packing

Khi so sánh hai packing, không nên chỉ hỏi loại nào có:

\[ HTU \]

nhỏ hơn.

Cần đồng thời xem:

\[ HTU \]

\[ \frac{\Delta P}{Z} \]

\[ u_{G,f} \]

\[ q_{L,\min} \]

và khả năng chống fouling.

Packing A có thể cho HTU thấp nhưng pressure drop cao.

Packing B có thể cần chiều cao lớn hơn một chút nhưng cho \(\Delta P/Z\) thấp hơn và tiết kiệm điện quạt trong nhiều năm vận hành.

Vì vậy lựa chọn packing tối ưu nên dựa trên *hiệu quả vòng đời của thiết bị*, không chỉ kích thước ban đầu.

32. Quy trình kiểm tra tổn thất áp suất và thủy động

Một workflow phù hợp cho tháp đệm có thể gồm:

• Xác định \(Q_G\) thực tế tại \(T,P\) vận hành.
• Xác định \(Q_L\).
• Tính \(u_G\), \(q_L\) và các tải khối lượng.
• Xác định \(\rho_G,\rho_L,\mu_L,\sigma_L\) và các tính chất cần thiết.
• Chọn packing.
• Chọn correlation hydraulic hoặc dữ liệu nhà sản xuất phù hợp.
• Xác định \(\Delta P/Z\) tại operating point.
• Xác định loading và flooding.
• Tính phần trăm hoặc mức độ vận hành so với giới hạn flooding theo phương pháp đang sử dụng.
• Tính \(\Delta P_{packing}\).
• Cộng pressure drop của distributor, support, demister, duct và các cấu kiện liên quan.
• Kiểm tra công suất quạt.
• Kiểm tra minimum wetting và phân phối lỏng.
• Kiểm tra các operating case bất lợi.
• Điều chỉnh \(D\), packing hoặc \(Q_L\) nếu cần.
• Cập nhật lại hệ số truyền khối và HTU nếu hydraulic load thay đổi đáng kể.
• Lặp lại đến khi cả mass transfer và hydraulics cùng đạt yêu cầu.

33. Kết luận

Tổn thất áp suất trong tháp đệm là kết quả của sự cản trở dòng khí khi đi qua cấu trúc packing và pha lỏng đang chảy ngược chiều. Vì vậy \(\Delta P\) vừa là thông số năng lượng vừa là chỉ báo trực tiếp của chế độ thủy động.

Ở vùng vận hành bình thường, liquid holdup còn tương đối ổn định và:

\[ \frac{\Delta P}{Z} \]

tăng có quy luật theo tải khí.

Khi chuyển sang loading, dòng khí bắt đầu cản đáng kể dòng lỏng, liquid holdup tăng và đường cong pressure drop bẻ lên.

Gần flooding:

\[ \frac{d(\Delta P/Z)}{du_G} \]

tăng mạnh, lỏng tích tụ trong packing và hệ mất ổn định thủy động.

Thiết kế vì vậy phải bảo đảm:

\[ u_{G,d}<u_{G,f} \]

đồng thời duy trì tải lỏng đủ cho wetting. Giảm vận tốc khí bằng cách tăng đường kính có thể cải thiện pressure drop và flooding nhưng lại làm mật độ tưới giảm, nên không thể tối ưu từng biến riêng lẻ.

Về mặt thiết kế tổng thể, tháp đệm cần được đánh giá theo mối quan hệ:

\[ \text{Mass transfer} \leftrightarrow \text{Hydraulics} \leftrightarrow \text{Pressure drop} \leftrightarrow \text{Flooding} \leftrightarrow \text{Energy} \]

Đây là cơ sở để lựa chọn đường kính, packing và chế độ vận hành không chỉ đạt hiệu suất hấp thụ mà còn ổn định và hợp lý về năng lượng trong suốt vòng đời thiết bị.
