1. Mở đầu
Chỉ số \(\mathrm{ORP}\) là một trong những thông số đo trực tuyến hữu ích trong vận hành hệ thống xử lý nước thải, đặc biệt khi quá trình cần kiểm soát trạng thái hiếu khí, thiếu khí, kỵ khí hoặc các phản ứng oxy hóa – khử bằng hóa chất. Khác với \(\mathrm{DO}\) chỉ phản ánh nồng độ oxy hòa tan, \(\mathrm{ORP}\) phản ánh xu hướng tổng thể của môi trường đối với quá trình nhận hoặc nhường electron.
Điểm quan trọng là *\(\mathrm{ORP}\) không phải nồng độ của một chất cụ thể*. Giá trị 100 mV, 0 mV hay -100 mV không thể tự động được diễn giải thành một nồng độ oxy, nitrate hoặc sulfide xác định. Trong nước thải có đồng thời nhiều cặp oxy hóa – khử, nên giá trị đo là kết quả tổng hợp của trạng thái hóa học, sinh học và điều kiện đo tại thời điểm đó.
Vì vậy, \(\mathrm{ORP}\) có giá trị lớn nhất khi được sử dụng để nhận biết *trạng thái và xu hướng của quá trình*, đặc biệt là các điểm chuyển tiếp như kết thúc khử nitrate, thay đổi từ thiếu khí sang kỵ khí hoặc phản ứng oxy hóa – khử đã tiến gần điểm kết thúc. Cách sử dụng này cũng phù hợp với các tài liệu hướng dẫn của US EPA về theo dõi quá trình xử lý dinh dưỡng bằng \(\mathrm{ORP}\).
2. ORP là gì?
\(\mathrm{ORP}\) là viết tắt của *thế oxy hóa – khử (oxidation-reduction potential)*, thường được biểu thị bằng đơn vị millivolt, ký hiệu mV.
Phản ứng oxy hóa – khử luôn liên quan đến sự trao đổi electron. Chất bị oxy hóa nhường electron, trong khi chất bị khử nhận electron. Một môi trường chứa nhiều chất có khả năng nhận electron mạnh có xu hướng oxy hóa; ngược lại, môi trường chứa nhiều chất có khả năng nhường electron hoặc đã cạn kiệt các chất nhận electron mạnh có xu hướng khử.
Có thể hình dung \(\mathrm{ORP}\) như một chỉ báo về *khả năng tương đối của môi trường trong việc thúc đẩy phản ứng oxy hóa hay phản ứng khử*.

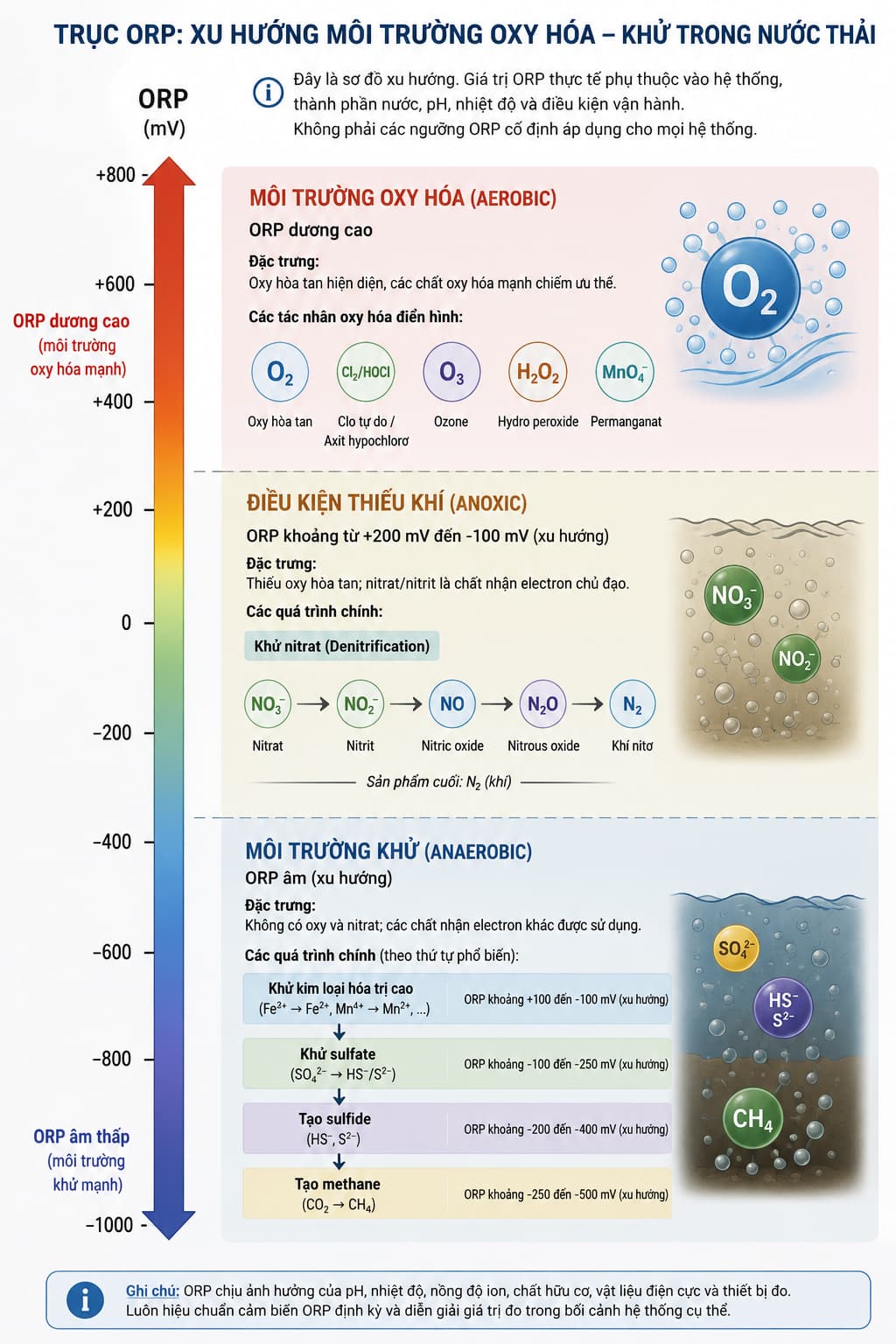

Giá trị \(\mathrm{ORP}\) cao hơn thường biểu thị môi trường có tính oxy hóa mạnh hơn. Giá trị giảm dần biểu thị môi trường chuyển theo hướng khử. Tuy nhiên, việc gọi một giá trị \(\mathrm{ORP}\) cụ thể là "hiếu khí", "thiếu khí" hay "kỵ khí" chỉ có ý nghĩa khi đã xét đến hệ thống, cảm biến, điện cực tham chiếu và đặc tính nước thải.
US EPA mô tả \(\mathrm{ORP}\) là thông số phản ánh sự cân bằng giữa các hợp chất dạng oxy hóa và dạng khử trong dung dịch; trong hệ xử lý sinh học, \(\mathrm{ORP}\) có thể hỗ trợ phát hiện sự hiện diện của các chất nhận electron như oxy hòa tan, nitrate và nitrite.
3. Bản chất điện hóa của phép đo ORP
3.1. Quan hệ giữa thế điện cực và phản ứng oxy hóa – khử
Đối với một cặp oxy hóa – khử xác định:
thế điện cực cân bằng có thể được mô tả bằng phương trình Nernst:
Trong đó \(E\) là thế điện cực tại điều kiện thực tế, \(E^\circ\) là thế điện cực chuẩn, \(R\) là hằng số khí, \(T\) là nhiệt độ tuyệt đối, \(n\) là số electron trao đổi, \(F\) là hằng số Faraday, còn \(a_{Red}\) và \(a_{Ox}\) lần lượt là hoạt độ của dạng khử và dạng oxy hóa.
Ở 25 °C, với một cặp oxy hóa – khử đơn giản, phương trình có thể viết gần đúng:
Phương trình Nernst cho thấy thế điện cực không chỉ phụ thuộc vào bản chất hóa học của cặp oxy hóa – khử mà còn phụ thuộc tỷ lệ giữa dạng oxy hóa và dạng khử. IUPAC xác định phương trình Nernst là quan hệ cơ bản giữa thế điện cực cân bằng và thành phần của các pha tiếp xúc với điện cực.
Nếu phản ứng có sự tham gia của \(H^+\), pH cũng xuất hiện trong biểu thức Nernst. Ví dụ với phản ứng tổng quát:
thì khi các yếu tố khác không đổi, sự thay đổi pH có thể làm thay đổi thế oxy hóa – khử. Đây là một trong những nguyên nhân quan trọng khiến *cùng một hệ hóa học nhưng \(\mathrm{ORP}\) có thể khác nhau khi pH thay đổi*.
Trong nước thải thực tế, tình hình phức tạp hơn nhiều vì đồng thời tồn tại O₂/H₂O, NO₃⁻/N₂, Fe³⁺/Fe²⁺, SO₄²⁻/sulfide và nhiều chất hữu cơ có khả năng nhận hoặc nhường electron. Cảm biến \(\mathrm{ORP}\) do đó không đo riêng một cặp phản ứng theo phương trình Nernst mà phản ánh một *thế hỗn hợp* hình thành từ nhiều hệ oxy hóa – khử cùng tồn tại.
Đây là lý do không thể lấy một giá trị \(\mathrm{ORP}\) và quy đổi trực tiếp thành "nồng độ chất oxy hóa".
3.2. Cảm biến ORP thực sự đo gì?

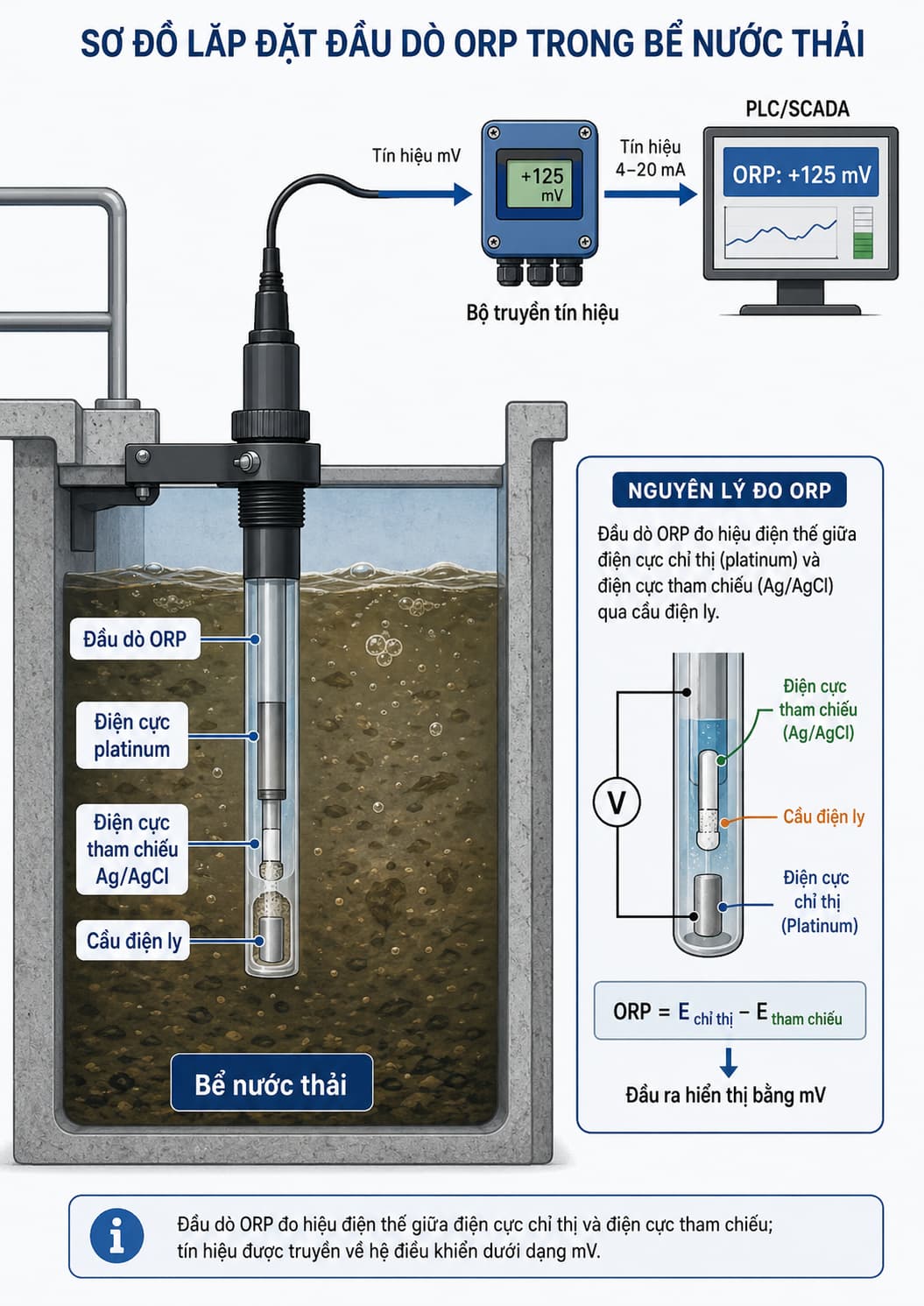

Một hệ đo \(\mathrm{ORP}\) thông thường gồm điện cực chỉ thị bằng vật liệu trơ như platinum và một điện cực tham chiếu có thế tương đối ổn định. Thiết bị đo hiệu điện thế giữa hai điện cực và hiển thị kết quả theo mV.
Các cảm biến công nghiệp hiện nay có thể sử dụng điện cực platinum kết hợp hệ tham chiếu Ag/AgCl và dung dịch điện ly. Một số cấu hình dùng cầu điện ly kép để hạn chế nhiễm độc điện cực tham chiếu khi làm việc trong nước thải có sulfide hoặc các thành phần gây nhiễu.
Do phép đo luôn dựa trên một điện cực tham chiếu, giá trị hiển thị không nên được so sánh máy móc giữa các tài liệu hoặc giữa hai loại cảm biến nếu chưa xác định hệ tham chiếu và cách thiết bị quy đổi giá trị.
Khái niệm \(E_h\) thường được sử dụng khi thế đo được quy về điện cực hydro tiêu chuẩn. \(\mathrm{ORP}\) hiển thị trực tiếp trên thiết bị và \(E_h\) vì vậy không nhất thiết là cùng một giá trị số. US EPA cũng lưu ý rằng điện cực tham chiếu và việc quy đổi về điện cực hydro tiêu chuẩn cần được xem xét khi so sánh dữ liệu \(\mathrm{ORP}\).
4. Ý nghĩa của ORP trong xử lý nước thải
4.1. ORP cho biết trạng thái oxy hóa – khử chứ không thay thế DO
Trong vùng hiếu khí, oxy phân tử là chất nhận electron mạnh và thường chi phối môi trường. Khi cấp khí bị dừng hoặc nhu cầu oxy lớn hơn khả năng cấp, \(\mathrm{DO}\) giảm và \(\mathrm{ORP}\) thường giảm theo.
Tuy nhiên, khi \(\mathrm{DO}\) gần bằng không, \(\mathrm{ORP}\) vẫn tiếp tục cung cấp thông tin vì trong nước có thể còn các chất nhận electron khác như nitrate và nitrite. Đây là khác biệt quan trọng giữa \(\mathrm{ORP}\) và \(\mathrm{DO}\).
\(\mathrm{DO}\) trả lời câu hỏi: *trong nước hiện còn bao nhiêu oxy hòa tan?*
\(\mathrm{ORP}\) trả lời gần hơn với câu hỏi: *môi trường hiện đang nghiêng về trạng thái oxy hóa hay khử và xu hướng đó đang thay đổi như thế nào?*
Do đó, \(\mathrm{ORP}\) đặc biệt có ích trong các vùng thiếu khí hoặc kỵ khí, nơi \(\mathrm{DO}\) thường đã nằm sát giới hạn thấp của phép đo.
| Thông số | Thông tin chính | Giá trị trong vận hành |
|---|---|---|
| DO | Nồng độ oxy hòa tan | Kiểm soát cấp khí và điều kiện hiếu khí |
| ORP | Trạng thái oxy hóa – khử tổng hợp | Theo dõi chuyển đổi giữa các trạng thái oxy hóa, thiếu khí và khử |
| pH | Hoạt độ ion hydro | Theo dõi cân bằng acid–base và hỗ trợ nhận dạng các điểm chuyển đổi sinh học |
| NH₄-N | Ammonium thực tế | Xác nhận hiệu quả nitrate hóa |
| NO₃-N/NO₂-N | Nitrate/nitrite thực tế | Xác nhận mức độ khử nitrate |
Trong các hệ thống điều khiển tốt, \(\mathrm{ORP}\) thường được xem là *tín hiệu quá trình bổ sung*, không phải phép đo thay thế hoàn toàn các thông số thành phần.
5. ORP và quá trình nitrate hóa – khử nitrate
5.1. Trong vùng hiếu khí
Nitrate hóa cần oxy và thường xảy ra trong điều kiện oxy hóa. Khi quá trình cấp khí diễn ra, \(\mathrm{ORP}\) thường tăng cùng với sự hình thành môi trường oxy hóa.
Tuy nhiên, *không nên sử dụng một giá trị \(\mathrm{ORP}\) duy nhất để kết luận nitrate hóa đã hoàn thành*. Nhiều nghiên cứu về điều khiển SBR cho thấy pH và \(\mathrm{DO}\) có thể cho tín hiệu rõ hơn đối với điểm kết thúc quá trình oxy hóa ammonium, trong khi \(\mathrm{ORP}\) thường hữu ích hơn trong giai đoạn thiếu khí.
Điều này có ý nghĩa thực tế: nếu mục tiêu là điều khiển blower theo tải ammonium, cảm biến NH₄-N trực tuyến hoặc kết hợp \(\mathrm{DO}\), pH và \(\mathrm{ORP}\) thường cung cấp cơ sở chắc chắn hơn so với điều khiển chỉ bằng \(\mathrm{ORP}\).
5.2. Trong vùng thiếu khí
Khi oxy hòa tan đã cạn nhưng nitrate còn tồn tại, vi sinh vật khử nitrate có thể sử dụng nitrate hoặc nitrite làm chất nhận electron để oxy hóa cơ chất hữu cơ.
Quá trình tổng quát có thể biểu diễn:
Đây là chuỗi phản ứng khử, nên khi các chất nhận electron có thế oxy hóa cao dần bị tiêu thụ, \(\mathrm{ORP}\) thường giảm. US EPA mô tả khử nitrate là quá trình sinh học chuyển nitrate hoặc nitrite về khí nitrogen và lưu ý \(\mathrm{ORP}\) có thể được sử dụng để phát hiện sự tồn tại của các chất nhận electron oxy hóa trong vùng thiếu khí.
5.3. Điểm gãy nitrate trên đường ORP

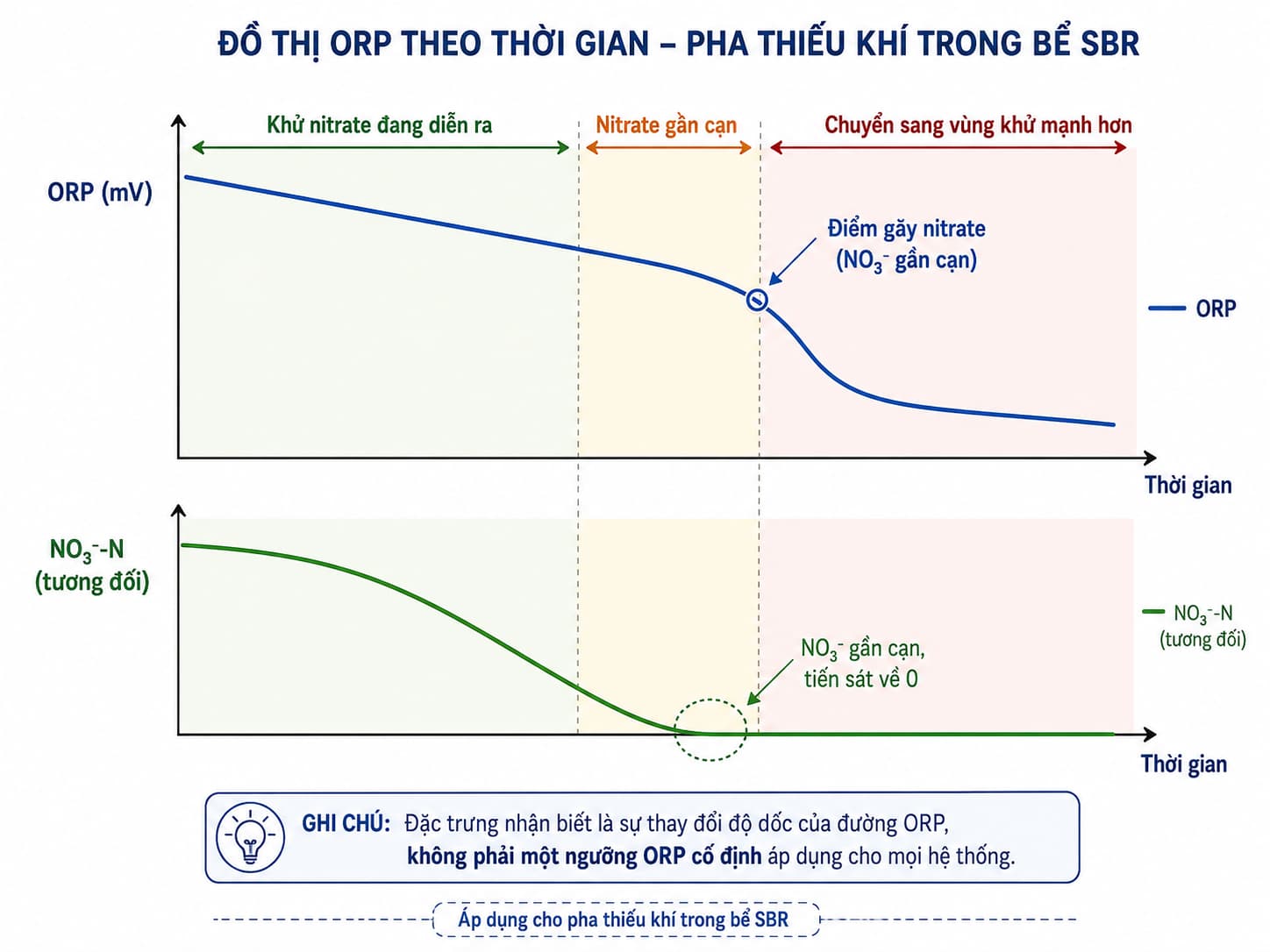

Một ứng dụng đặc biệt quan trọng là nhận dạng *điểm gãy nitrate (nitrate knee)*.
Trong pha thiếu khí của SBR hoặc hệ sục khí gián đoạn, khi nitrate vẫn còn, vi sinh vật tiếp tục sử dụng nitrate làm chất nhận electron. \(\mathrm{ORP}\) thường giảm theo một xu hướng tương đối ổn định.
Khi nitrate gần cạn, hệ bắt đầu chuyển sang các quá trình khử có thế thấp hơn. Tốc độ thay đổi \(\mathrm{ORP}\) có thể biến đổi rõ, tạo thành một điểm uốn hoặc "đầu gối" trên đường \(\mathrm{ORP}\) theo thời gian.
Nhiều nghiên cứu thực nghiệm đã sử dụng điểm này để nhận biết thời điểm kết thúc khử nitrate và chuyển hệ thống sang pha vận hành tiếp theo.
Quan trọng hơn, điểm nhận dạng thường nằm ở *hình dạng và độ dốc của đường \(\mathrm{ORP}\)*, không phải tại một giá trị mV cố định.
Có thể theo dõi:
với đơn vị thường dùng là mV/phút.
Khi đặc trưng độ dốc thay đổi đáng kể, thuật toán điều khiển có thể nhận dạng điểm kết thúc pha thiếu khí. Một số nghiên cứu cho thấy sử dụng đạo hàm \(\mathrm{ORP}\) theo thời gian giúp phát hiện điểm chuyển tiếp tốt hơn so với chỉ sử dụng giá trị \(\mathrm{ORP}\) tuyệt đối.
6. ORP trong vùng kỵ khí
Điều kiện kỵ khí theo nghĩa của xử lý sinh học không chỉ là \(\mathrm{DO}\) bằng 0. Trong nhiều quá trình, đặc biệt là loại bỏ phospho sinh học tăng cường, vùng thực sự kỵ khí còn yêu cầu không có nitrate và nitrite đáng kể vì các chất này vẫn có thể đóng vai trò chất nhận electron.
\(\mathrm{ORP}\) có ích vì khi oxy và nitrate lần lượt bị tiêu thụ, thế oxy hóa – khử thường tiếp tục giảm, giúp người vận hành nhận biết môi trường đang chuyển sang trạng thái khử mạnh hơn.
Tuy nhiên, \(\mathrm{ORP}\) không phải cảm biến phosphate và cũng không trực tiếp chứng minh một phản ứng sinh học cụ thể đang xảy ra. Các nghiên cứu về loại bỏ phospho sinh học cho thấy \(\mathrm{DO}\) và trạng thái oxy hóa – khử đều liên quan đến quá trình giải phóng hoặc hấp thu phosphate, nhưng quan hệ không đơn giản đến mức có thể xác định hiệu quả loại phospho chỉ từ một giá trị \(\mathrm{ORP}\).
Trong thiết kế hoặc vận hành hệ anaerobic phục vụ loại phospho, \(\mathrm{ORP}\) vì vậy nên được sử dụng kết hợp với \(\mathrm{DO}\), nitrate và phosphate thay vì sử dụng độc lập.
7. Ứng dụng ORP trong SBR và hệ sục khí gián đoạn
SBR là một trong những hệ thống mà \(\mathrm{ORP}\) phát huy giá trị rõ nhất vì trạng thái môi trường thay đổi theo thời gian ngay trong cùng một bể.
Trong một chu kỳ có thể lần lượt xuất hiện pha thiếu khí, hiếu khí và các giai đoạn chuyển tiếp. Khi theo dõi \(\mathrm{ORP}\) liên tục, đường \(\mathrm{ORP}\) theo thời gian tạo thành một "dấu vân tay" của chu kỳ xử lý.
Ví dụ, thay vì cố định pha thiếu khí trong 90 phút cho mọi chu kỳ, bộ điều khiển có thể nhận dạng điểm gãy nitrate. Nếu nitrate được xử lý hết sau 60 phút, hệ thống có thể chuyển pha sớm hơn. Khi tải tăng và điểm gãy xuất hiện muộn hơn, pha thiếu khí được kéo dài tương ứng.
Nguyên lý điều khiển theo trạng thái thực tế như vậy có khả năng thích nghi tốt hơn với tải biến động so với thời gian cố định. Các nghiên cứu trên SBR và hệ luân phiên hiếu khí – thiếu khí đã chứng minh khả năng sử dụng \(\mathrm{ORP}\) và pH để xác định các điểm chuyển pha sinh học.
Ở quy mô thực tế, thuật toán vẫn cần giới hạn thời gian tối thiểu, thời gian tối đa, kiểm tra độ tin cậy tín hiệu và phương án dự phòng khi cảm biến lỗi. Không nên để một điểm uốn nhiễu đơn lẻ trực tiếp quyết định trạng thái thiết bị.
8. ORP trong phản ứng oxy hóa – khử bằng hóa chất
Ngoài xử lý sinh học, \(\mathrm{ORP}\) có thể được sử dụng trong các quá trình hóa lý khi mục tiêu công nghệ trực tiếp liên quan đến trạng thái oxy hóa của hệ.
Ví dụ, trong một số dòng nước thải công nghiệp, tác nhân oxy hóa được bổ sung để oxy hóa hợp chất khử; ngược lại, hóa chất khử được sử dụng để chuyển chất ô nhiễm từ trạng thái oxy hóa cao về trạng thái dễ kết tủa hoặc ít độc hơn.
Trong trường hợp phản ứng tạo ra sự thay đổi rõ rệt của trạng thái oxy hóa – khử, \(\mathrm{ORP}\) có thể đóng vai trò biến điều khiển cho hệ châm hóa chất.
Nguyên tắc không phải là "\(\mathrm{ORP}\) càng cao càng tốt" hoặc "\(\mathrm{ORP}\) càng thấp càng tốt". Mục tiêu là duy trì vùng \(\mathrm{ORP}\) đã được xác lập bằng thử nghiệm cho phản ứng cụ thể.
Ví dụ điển hình về mặt nguyên lý gồm quá trình oxy hóa sulfide, phá hủy một số chất khử, khử các chất oxy hóa dư hoặc các phản ứng chuyển hóa kim loại có nhiều trạng thái oxy hóa.
Do thành phần nước thải công nghiệp thường phức tạp, setpoint phải được xác định bằng dữ liệu thực nghiệm của chính dòng nước cần xử lý. Không nên lấy trực tiếp giá trị từ một hệ thống khác.
9. Có thể dùng ORP để điều khiển châm chlorine hay không?
\(\mathrm{ORP}\) thường tăng khi môi trường chứa tác nhân oxy hóa mạnh như chlorine. Vì vậy về mặt kỹ thuật, \(\mathrm{ORP}\) có thể hỗ trợ giám sát trạng thái oxy hóa trong một số công đoạn oxy hóa hoặc khử trùng.
Tuy nhiên, \(\mathrm{ORP}\) không cung cấp trực tiếp nồng độ chlorine dư. Một giá trị \(\mathrm{ORP}\) giống nhau có thể xuất hiện ở các điều kiện hóa học khác nhau do ảnh hưởng của pH, thành phần nước và các chất oxy hóa – khử khác. US EPA cũng lưu ý \(\mathrm{ORP}\) chịu ảnh hưởng của pH, nhiệt độ và loại chất oxy hóa tồn tại trong nước.
Do đó, khi quy trình yêu cầu kiểm soát nồng độ chlorine dư hoặc liều khử trùng, \(\mathrm{ORP}\) không nên mặc nhiên thay thế phép đo chlorine dư và các tiêu chí kiểm soát đặc thù của quá trình.
\(\mathrm{ORP}\) phù hợp hơn với vai trò chỉ báo bổ sung hoặc tín hiệu điều khiển sau khi quan hệ giữa \(\mathrm{ORP}\) và hiệu quả công nghệ đã được xác minh bằng dữ liệu tại công trình.
10. Tại sao không nên sử dụng một bảng ORP cố định cho mọi hệ thống?
Trên thực tế có nhiều bảng chia vùng \(\mathrm{ORP}\) thành các khoảng "hiếu khí", "thiếu khí", "kỵ khí", "khử sulfate" hoặc "sinh methane". Những bảng này có thể hữu ích để hiểu xu hướng nhưng dễ bị sử dụng sai nếu được coi như tiêu chuẩn thiết kế.
Có ít nhất bốn nguyên nhân.
Thứ nhất, nước thải là hỗn hợp của nhiều cặp oxy hóa – khử. Giá trị \(\mathrm{ORP}\) phụ thuộc cặp nào đang chi phối bề mặt điện cực tại thời điểm đo.
Thứ hai, pH ảnh hưởng trực tiếp đến nhiều phản ứng oxy hóa – khử thông qua phương trình Nernst. Hai bể có thành phần tương tự nhưng pH khác nhau có thể cho \(\mathrm{ORP}\) khác nhau.
Thứ ba, loại điện cực tham chiếu và cách thiết bị quy đổi tín hiệu có thể làm khác giá trị số.
Thứ tư, trạng thái bề mặt điện cực, màng sinh học, dầu mỡ, sulfide và cặn bám có thể làm thay đổi tốc độ đáp ứng hoặc tạo sai lệch phép đo.
Vì vậy, câu hỏi vận hành đúng không phải là:
"\(\mathrm{ORP}\) bao nhiêu thì chắc chắn đã hết nitrate?"
mà nên là:
"Trong hệ thống này, \(\mathrm{ORP}\) thay đổi như thế nào khi nitrate giảm và đâu là đặc trưng lặp lại cho thấy quá trình khử nitrate đã kết thúc?"
Sự khác biệt này rất quan trọng khi xây dựng logic điều khiển tự động.
11. Các yếu tố ảnh hưởng đến giá trị ORP
| Yếu tố | Ảnh hưởng kỹ thuật |
|---|---|
| pH | Làm thay đổi thế của các cặp oxy hóa – khử có (H + ) tham gia |
| Nhiệt độ | Xuất hiện trực tiếp trong phương trình Nernst và ảnh hưởng động học phản ứng |
| DO | Oxy là chất nhận electron mạnh, thường làm môi trường dịch về trạng thái oxy hóa |
| Nitrate và nitrite | Có thể duy trì môi trường thiếu khí ở thế cao hơn so với khi các chất này đã cạn |
| Chất hữu cơ dễ phân hủy | Tạo nhu cầu electron và thúc đẩy môi trường theo hướng khử |
| Chất oxy hóa hoặc chất khử hóa học | Có thể chi phối mạnh giá trị ORP |
| Sulfide và các chất khử mạnh | Thường kéo ORP theo hướng giảm và có thể gây ảnh hưởng đến hệ điện cực |
| Điện cực tham chiếu | Ảnh hưởng giá trị thế đo và khả năng so sánh giữa thiết bị |
| Cặn và màng sinh học | Làm tăng thời gian đáp ứng, gây trôi hoặc tạo tín hiệu không đại diện |
| Vị trí lắp đặt | Quyết định mẫu nước tiếp xúc với cảm biến có đại diện cho vùng cần kiểm soát hay không |
US EPA xem pH, nhiệt độ và thành phần hóa học của nước là những yếu tố cần được quan tâm khi đánh giá phép đo \(\mathrm{ORP}\); về mặt điện hóa, sự phụ thuộc này cũng phù hợp với phương trình Nernst.
12. Vị trí lắp cảm biến ORP trong bể xử lý
Vị trí lắp không nên được chọn đơn thuần dựa trên nơi dễ thao tác.
Trong bể khuấy hoặc bể sinh học, đầu dò cần tiếp xúc với hỗn hợp đại diện cho điều kiện thực tế nhưng tránh vùng có đặc tính cục bộ bất thường. Ví dụ, đặt quá sát điểm cấp nước thải có thể khiến cảm biến phản ánh dòng vào chưa hòa trộn; đặt sát vị trí châm hóa chất có thể khiến giá trị \(\mathrm{ORP}\) phản ánh nồng độ hóa chất cục bộ thay vì điều kiện của toàn bể.
Trong bể sục khí, đặt cảm biến ngay sát đầu phân phối khí cũng có thể tạo điều kiện khác đáng kể so với phần lớn thể tích bể.
Đối với SBR, đầu dò phải duy trì ngập trong các pha cần đo và vị trí lắp phải hạn chế ảnh hưởng của cặn lắng hoặc dao động mức nước.
Một vị trí cảm biến tốt phải đạt đồng thời ba yêu cầu: mẫu đại diện, có dòng chuyển động đủ để hạn chế vùng tù và có khả năng tiếp cận để vệ sinh – kiểm tra.
13. Vệ sinh và kiểm tra cảm biến ORP
Trong nước sạch, cảm biến \(\mathrm{ORP}\) tương đối đơn giản. Trong nước thải, vấn đề chính thường không nằm ở nguyên lý đo mà ở *bề mặt cảm biến và hệ điện cực tham chiếu*.
Dầu mỡ, polymer, bùn sinh học, carbonate, sulfide hoặc các chất kết tủa có thể bám lên điện cực platinum. Khi đó cảm biến có thể vẫn hiển thị một giá trị có vẻ hợp lý nhưng phản ứng chậm hoặc không còn theo kịp biến động thực tế của quá trình.
Một chương trình vận hành nên bao gồm:
- Kiểm tra xu hướng \(\mathrm{ORP}\) và tốc độ đáp ứng thay vì chỉ kiểm tra một giá trị tức thời.
- Vệ sinh điện cực theo điều kiện thực tế của từng vị trí lắp.
- Kiểm tra bằng dung dịch chuẩn hoặc dung dịch kiểm tra \(\mathrm{ORP}\) phù hợp với hướng dẫn của nhà sản xuất.
- Theo dõi sự trôi tín hiệu sau mỗi lần vệ sinh hoặc bảo trì.
- Kiểm tra điện cực tham chiếu, cầu điện ly và tình trạng cáp tín hiệu khi tín hiệu dao động bất thường.
- Đối chiếu \(\mathrm{ORP}\) với \(\mathrm{DO}\), pH, nitrate, ammonium hoặc dữ liệu vận hành khi nghi ngờ cảm biến sai.
Quy trình hiện hành của US EPA về đo \(\mathrm{ORP}\) ngoài hiện trường cũng nhấn mạnh yêu cầu kiểm soát chất lượng phép đo, tình trạng điện cực và quy trình kiểm tra thiết bị thay vì xem \(\mathrm{ORP}\) là một phép đo không cần bảo trì.
14. Cách sử dụng ORP đúng trong điều khiển PLC/SCADA
Ứng dụng đơn giản nhất là hiển thị \(\mathrm{ORP}\) trên SCADA để người vận hành theo dõi xu hướng. Giá trị cao hơn xuất hiện trong giai đoạn sục khí, giảm dần khi dừng khí và xuất hiện điểm gãy trong giai đoạn khử nitrate có thể cung cấp thông tin trực quan rất hữu ích.
Mức tiếp theo là sử dụng cảnh báo khi \(\mathrm{ORP}\) nằm ngoài vùng vận hành bình thường đã được xác lập từ dữ liệu công trình.
Ở cấp điều khiển cao hơn, \(\mathrm{ORP}\) có thể được sử dụng để chuyển pha, điều khiển cấp khí hoặc điều chỉnh hóa chất. Tuy nhiên, logic nên dựa trên nhiều điều kiện thay vì một comparator đơn giản kiểu:
Một logic đáng tin cậy hơn có thể kết hợp:
trong đó \(t\) là thời gian của pha xử lý.
Ví dụ, bộ điều khiển chỉ xác nhận điểm gãy nitrate khi độ dốc \(\mathrm{ORP}\) thay đổi theo đặc trưng đã xác lập, tín hiệu duy trì đủ lâu và pha thiếu khí đã vượt thời gian tối thiểu. Nếu cảm biến lỗi hoặc không xuất hiện điểm gãy trước thời gian tối đa, hệ thống chuyển sang chiến lược dự phòng.
Cách tiếp cận này giảm nguy cơ chuyển pha do nhiễu tín hiệu hoặc do một biến động tức thời không liên quan đến nitrate.
15. ORP nên được hiểu từ đường xu hướng hơn là một con số tức thời
Đối với người vận hành, giá trị tức thời cho biết trạng thái tại thời điểm đo. Nhưng phần thông tin có giá trị hơn thường nằm trong *hình dạng của đường \(\mathrm{ORP}\) theo thời gian*.
Một đường \(\mathrm{ORP}\) tăng đều sau khi bật sục khí khác về bản chất với một đường gần như không thay đổi dù blower đang hoạt động. Tương tự, \(\mathrm{ORP}\) giảm dần trong pha thiếu khí rồi xuất hiện điểm gãy có giá trị chẩn đoán cao hơn việc chỉ biết \(\mathrm{ORP}\) hiện tại là -50 mV hay -100 mV.
Do đó, SCADA nên lưu dữ liệu \(\mathrm{ORP}\) với độ phân giải thời gian đủ để quan sát quá trình và đặt cùng biểu đồ với \(\mathrm{DO}\), pH, trạng thái blower, mixer và các tín hiệu liên quan.
Khi dữ liệu được lưu qua nhiều chu kỳ, người vận hành có thể xác định "dấu vân tay" bình thường của hệ thống. Những thay đổi về vị trí điểm gãy, độ dốc hoặc biên độ \(\mathrm{ORP}\) sau đó có thể được sử dụng để nhận biết biến động tải, thiếu carbon, thay đổi điều kiện sục khí hoặc sự cố cảm biến.
Đây thường là giá trị thực tế lớn nhất của \(\mathrm{ORP}\) trong quản lý vận hành.
16. Những sai lầm thường gặp khi sử dụng ORP
Sai lầm phổ biến nhất là lấy một bảng giá trị \(\mathrm{ORP}\) trên tài liệu và nhập trực tiếp thành setpoint cho PLC. Giá trị đó có thể được đo bằng loại điện cực khác, pH khác, nước thải khác và cấu hình công nghệ khác.
Sai lầm thứ hai là coi \(\mathrm{ORP}\) như cảm biến nitrate. \(\mathrm{ORP}\) có thể phát hiện sự thay đổi liên quan đến sự cạn kiệt nitrate trong một số quá trình động, nhưng không đo trực tiếp mg/L NO₃-N.
Sai lầm thứ ba là chỉ nhìn giá trị \(\mathrm{ORP}\) mà bỏ qua độ dốc và lịch sử tín hiệu. Các nghiên cứu về điều khiển khử nitrate cho thấy điểm uốn của đường \(\mathrm{ORP}\) và đạo hàm theo thời gian có thể cung cấp thông tin điều khiển hữu ích hơn giá trị tuyệt đối.
Sai lầm thứ tư là bỏ qua bảo trì cảm biến. Một đầu dò \(\mathrm{ORP}\) bị phủ bùn vẫn có thể hiển thị số nhưng thời gian đáp ứng kéo dài, khiến thuật toán điều khiển phát hiện sự kiện muộn hơn thực tế.
Sai lầm cuối cùng là cố sử dụng \(\mathrm{ORP}\) cho mọi bài toán. Nếu mục tiêu cần biết chính xác NH₄-N, NO₃-N, chlorine dư hoặc sulfide, cảm biến chuyên dụng hoặc phân tích trực tiếp vẫn có giá trị mà \(\mathrm{ORP}\) không thể thay thế.
17. Khi nào ORP thực sự có giá trị?
\(\mathrm{ORP}\) đặc biệt hữu ích khi cần theo dõi một *quá trình chuyển trạng thái oxy hóa – khử* và khi sự thay đổi đó tạo thành đặc trưng rõ ràng, lặp lại.
Điển hình là theo dõi pha thiếu khí trong SBR, hệ sục khí gián đoạn, xác nhận điều kiện anaerobic hoặc điều khiển một phản ứng oxy hóa – khử bằng hóa chất sau khi đã xây dựng quan hệ thực nghiệm.
Ngược lại, \(\mathrm{ORP}\) ít phù hợp nếu người sử dụng kỳ vọng từ một số mV duy nhất có thể suy ra chính xác nồng độ của từng chất.
Một hệ thống \(\mathrm{ORP}\) được sử dụng tốt thường không bắt đầu bằng câu hỏi "setpoint nên là bao nhiêu?". Quy trình hợp lý hơn là lắp cảm biến, đồng thời đo các thông số mục tiêu, thu thập đường xu hướng qua nhiều điều kiện tải, xác định mối quan hệ có tính lặp lại và cuối cùng mới thiết lập logic cảnh báo hoặc điều khiển.
18. Kết luận
\(\mathrm{ORP}\) là một biến quá trình rất hữu ích nhưng cần được hiểu đúng bản chất. Nó phản ánh trạng thái oxy hóa – khử tổng hợp của nước thải, không phải nồng độ của một chất riêng lẻ và không có một thang mV tuyệt đối có thể áp dụng đồng nhất cho mọi công trình.
Trong xử lý sinh học, \(\mathrm{ORP}\) đặc biệt có giá trị khi theo dõi vùng thiếu khí và nhận dạng điểm kết thúc khử nitrate. Trong SBR và các hệ sục khí gián đoạn, đường \(\mathrm{ORP}\) theo thời gian có thể hỗ trợ chuyển pha theo trạng thái thực tế thay vì chỉ sử dụng thời gian cố định.
Đối với xử lý hóa học, \(\mathrm{ORP}\) có thể trở thành biến điều khiển châm chất oxy hóa hoặc chất khử khi quan hệ giữa \(\mathrm{ORP}\) và phản ứng mục tiêu đã được xác lập bằng thử nghiệm.
Về vận hành, nên ưu tiên *xu hướng \(\mathrm{ORP}\), độ dốc tín hiệu và sự tương quan với \(\mathrm{DO}\), pH, NH₄-N, NO₃-N hoặc các thông số công nghệ liên quan*. Setpoint chỉ nên được xác lập sau khi có dữ liệu thực tế của chính hệ thống cần kiểm soát.
Như vậy, giá trị lớn nhất của \(\mathrm{ORP}\) không nằm ở một con số mV riêng lẻ mà nằm ở khả năng cho người vận hành nhìn thấy sự chuyển đổi của môi trường oxy hóa – khử theo thời gian.
