1) Vì sao cần phân loại rõ “đo mức điểm” và “đo mức liên tục”?

Trong kỹ thuật môi trường, “mức” (level) được dùng cho 2 nhóm mục tiêu hoàn toàn khác nhau:

  • Điều khiển quá trình (process control): cần giá trị mức biến thiên theo thời gian để điều khiển bơm/van, giữ ổn định thủy lực → đo mức liên tục (continuous level).

  • Liên động an toàn (safety interlock): chỉ cần biết có vượt ngưỡng hay không để chống tràn/chống cạn → đo mức điểm (point level).

Nếu không phân biệt ngay từ đầu, hệ thống dễ rơi vào 2 lỗi phổ biến:

  • Lấy level transmitter làm “an toàn duy nhất” → khi transmitter lỗi sẽ mất lớp bảo vệ chống tràn.

  • Dùng level switch cho bài toán cần điều khiển mượt → bơm bật/tắt liên tục, gây shock thủy lực và nhanh hỏng thiết bị.

2) Đo mức liên tục (Continuous Level) – Level Transmitter

2.1. Định nghĩa

Đo mức liên tục là phép đo cho ra giá trị mức dạng analog hoặc số theo toàn dải đo, thường biểu diễn:

  • m, mm, cm

  • % mức bồn

  • mH₂O (với cảm biến áp suất/hydrostatic)

  • giá trị số qua Modbus/IO-Link/HART

2.2. Đầu ra tín hiệu phổ biến

  • 4–20 mA (chuẩn công nghiệp, chống nhiễu tốt)

  • 4–20 mA + HART (cấu hình/chẩn đoán)

  • RS485/Modbus RTU, đôi khi Profibus/Profinet (mức công nghiệp)

  • IO-Link (hệ tự động hóa hiện đại, khoảng cách ngắn)

2.3. Ứng dụng điển hình trong kỹ thuật môi trường

  • Điều khiển bơm theo mức (VFD/PID) để giảm số lần đóng cắt

  • Duy trì mực nước làm việc bể điều hòa, bể sinh học, bể lắng, bể khử trùng

  • Tính lưu lượng mương hở (level → Q qua Parshall/V-notch)

  • Theo dõi tồn bồn hóa chất cho hệ châm định lượng

  • Trending/SCADA, cảnh báo đa ngưỡng (L, LL, H, HH)

2.4. Ưu – nhược điểm

Ưu điểm

  • Điều khiển mượt, tối ưu vận hành (giảm on/off)

  • Hỗ trợ phân tích dữ liệu, báo cáo, chẩn đoán

  • Cảnh báo nhiều mức, linh hoạt logic điều khiển

Nhược điểm

  • Chi phí cao hơn level switch

  • Nhạy với sai lắp đặt/cấu hình (dead zone, damping, bù áp…)

  • Một số công nghệ bị ảnh hưởng bởi bọt/hơi/bám dính nếu chọn sai

3) Đo mức điểm (Point Level) – Level Switch

3.1. Định nghĩa

Đo mức điểm chỉ xác định trạng thái ON/OFF tại một (hoặc vài) vị trí mức cụ thể:

  • “Có chất lỏng chạm ngưỡng” hoặc “không”

  • “Cao” hoặc “thấp”

  • “Tràn” hoặc “cạn”

3.2. Đầu ra tín hiệu phổ biến

  • Relay contact (NO/NC): rất phổ biến cho tủ điều khiển

  • Transistor output PNP/NPN: dùng với PLC/DC

  • Một số loại có IO-Link, nhưng logic vẫn là điểm/ngưỡng

3.3. Ứng dụng điển hình

  • Chống tràn (High-High – HH): ngắt bơm cấp, đóng van, còi đèn cảnh báo

  • Chống cạn (Low-Low – LL): khóa bơm để tránh chạy khô

  • Điều khiển bơm on/off trong hệ đơn giản (2 ngưỡng: L/H)

  • Bể chứa hóa chất: cảnh báo “hết hóa chất” để nạp kịp thời

  • Liên động thiết bị: chỉ cho phép chạy khi mức đạt điều kiện

3.4. Ưu – nhược điểm

Ưu điểm

  • Đơn giản, dễ triển khai, độ bền cao nếu chọn đúng loại

  • Phù hợp vai trò “an toàn độc lập” (independent protection layer)

  • Ít yêu cầu hiệu chuẩn phức tạp

Nhược điểm

  • Không phù hợp điều khiển mượt (bơm dễ đóng cắt nhiều)

  • Dễ kẹt với phao trong môi trường rác/bùn nếu chọn sai cấu trúc

  • Thông tin hạn chế (chỉ ON/OFF)

4) So sánh kỹ thuật: Level Transmitter vs Level Switch

4.1. Bảng so sánh theo tiêu chí thiết kế

  • Mục tiêu:

    • Transmitter: điều khiển – giám sát – tối ưu

    • Switch: liên động an toàn – cảnh báo ngưỡng

  • Dữ liệu:

    • Transmitter: liên tục (analog/digital)

    • Switch: nhị phân (ON/OFF)

  • Điều khiển bơm:

    • Transmitter: chạy VFD/PID/logic nhiều cấp

    • Switch: on/off theo ngưỡng

  • Rủi ro khi lỗi:

    • Transmitter lỗi → mất điều khiển và có thể mất bảo vệ nếu không có switch độc lập

    • Switch lỗi → mất một ngưỡng bảo vệ, nhưng hệ vẫn có transmitter để quan sát (nếu lắp song song)

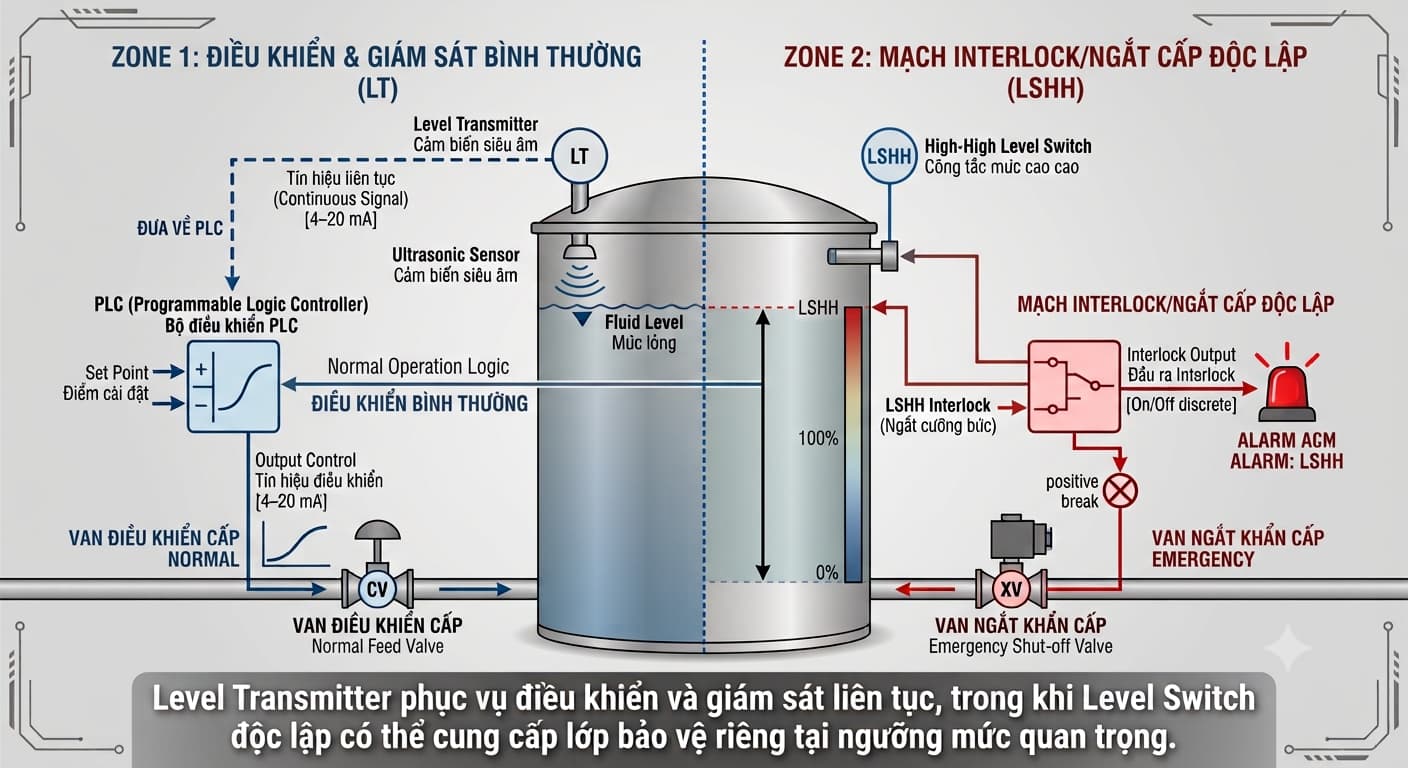

4.2. Khuyến nghị “best practice” cho hệ môi trường

  • Với bể quan trọng: 1 transmitter + 1 (hoặc 2) switch độc lập

    • Transmitter: điều khiển & hiển thị

    • Switch HH: chống tràn (hard interlock)

    • Switch LL: chống cạn (pump protection)

Cách này giúp tách rõ:

  • Control layer (điều khiển)

  • Safety layer (bảo vệ)

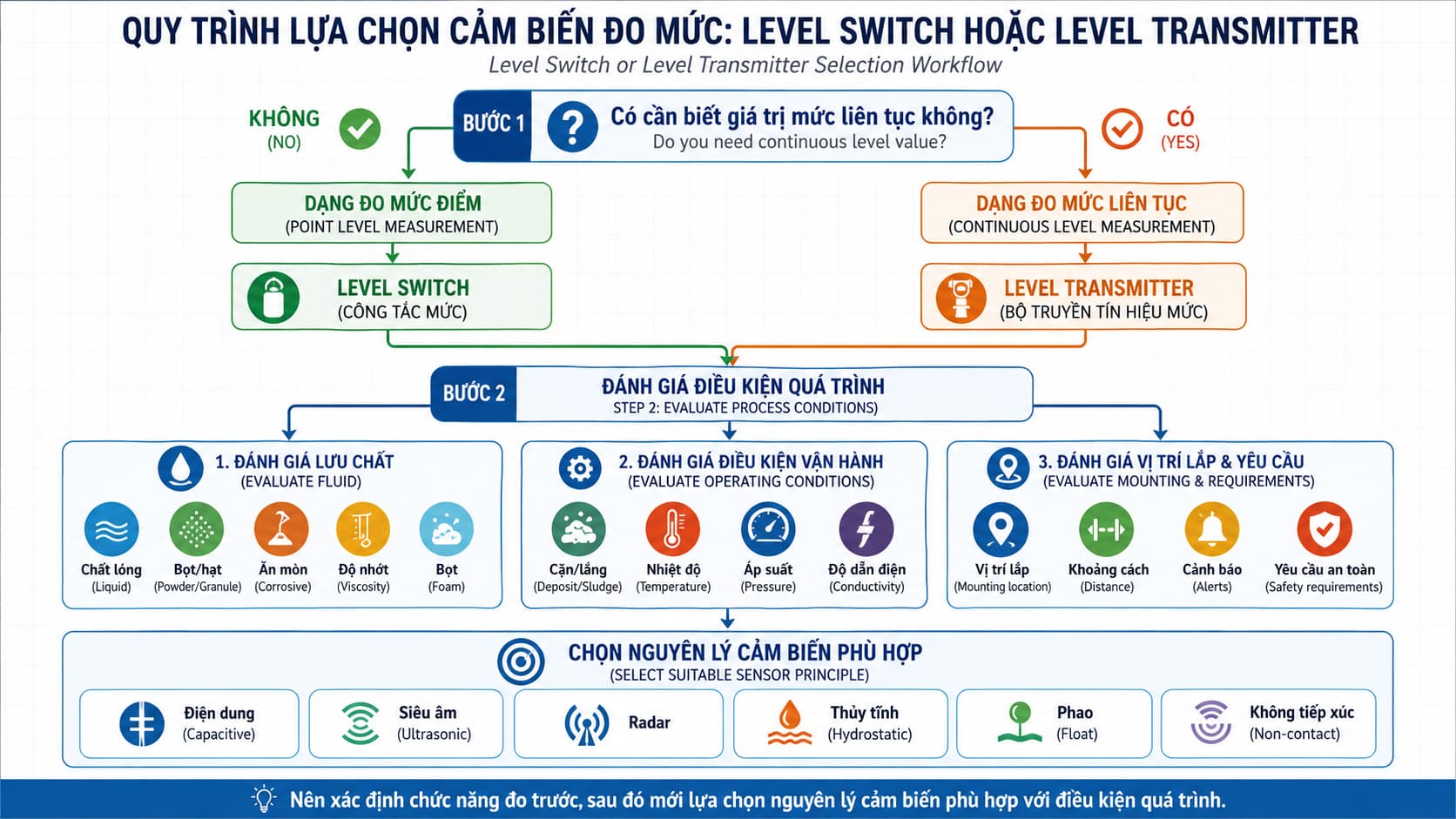

5) Cách chọn nhanh: dùng cái nào cho bài toán nào?

5.1. Khi nên ưu tiên Continuous Level (Transmitter)

  • Cần điều khiển ổn định, hạn chế bơm đóng cắt

  • Cần dữ liệu để giám sát/tối ưu/SCADA

  • Cần suy ra lưu lượng mương hở

  • Bể có thể tích lớn, tràn/cạn gây rủi ro vận hành

Ví dụ: bể điều hòa, bể khử trùng, bể chứa nước sau xử lý, bể trung gian, tank cấp nước.

5.2. Khi nên ưu tiên Point Level (Switch)

  • Chỉ cần cảnh báo ngưỡng hoặc liên động bảo vệ

  • Hệ đơn giản, chi phí hạn chế

  • Cần “thiết bị an toàn độc lập” chống tràn/chống cạn

Ví dụ: HH chống tràn bể gom; LL chống cạn hố bơm; báo “hết hóa chất” bồn NaOH/HCl.

5.3. Khi cần dùng cả hai (phổ biến nhất)

  • Hố bơm/bể gom/bể điều hòa:

    • Transmitter để điều khiển theo dải

    • Switch LL/HH để bảo vệ dự phòng (redundant safety)

6) Lỗi thiết kế thường gặp và cách tránh

  1. Dùng transmitter thay cho HH safety
    → Luôn có HH switch độc lập nếu tràn gây rủi ro.

  2. Dùng switch để điều khiển bơm lớn (đóng cắt nhiều)
    → Chuyển sang transmitter + VFD hoặc logic nhiều cấp.

  3. Chọn phao cho hố bơm nhiều rác
    → Cân nhắc tuning fork/siêu âm/radar/hydrostatic + cấu trúc chống kẹt.

  4. Không xét độ nhiễu bọt/hơi
    → Ưu tiên radar (đặc biệt 80 GHz) hoặc hydrostatic tùy hiện trường.

7) Kết luận

  • Continuous level (level transmitter) phục vụ điều khiển và giám sát theo dải đo, phù hợp các bể cần vận hành ổn định và có dữ liệu SCADA.

  • Point level (level switch) là lớp bảo vệ ngưỡng, ưu tiên độ chắc chắn và liên động an toàn.

  • Thực tế hệ môi trường “chuẩn vận hành” thường nên dùng kết hợp: transmitter để điều khiển + switch độc lập cho HH/LL.
