1) Vai trò của đo mức trong hệ thống môi trường

Trong các hệ thống cấp nước – xử lý nước thải – xử lý bùn – hóa chất – khí thải, “mức” (level) là một biến quá trình nền tảng vì nó liên quan trực tiếp đến:

  • An toàn vận hành: chống tràn bể, chống cạn bơm (dry-run), cảnh báo quá mức.

  • Ổn định công nghệ: duy trì mực nước làm việc trong bể điều hòa, bể sinh học, bể lắng, bể khử trùng; giữ điều kiện thủy lực ổn định.

  • Điều khiển lưu lượng/định lượng: level → điều khiển bơm (VFD/On-Off), van, cửa phai; level trong mương hở → suy ra lưu lượng qua máng/weir.

  • Quản trị hóa chất: tồn bồn hóa chất (NaOH, HCl, PAC, Polymer…), chống thiếu hóa chất gây gián đoạn xử lý.

  • Giám sát và báo cáo: dữ liệu mức là một phần quan trọng trong SCADA/DCS, phục vụ KPI vận hành và truy vết sự cố.

Vì đặc thù môi trường có bọt, hơi nước, H₂S, cặn bám, rác, bùn đặc, ăn mòn, chọn sai công nghệ đo mức dễ gây “nhảy số”, “mất tín hiệu”, hoặc báo sai dẫn đến điều khiển sai.

2) Khái niệm và các dạng đo mức

2.1. Đo mức liên tục (Continuous level)

Cho ra giá trị mức theo thời gian (m, mm, %), dùng cho:

  • Điều khiển PID/điều khiển tuyến tính bơm – van

  • Trending, thống kê, cảnh báo nhiều ngưỡng

  • Tính lưu lượng mương hở (qua máng Parshall, weir…)

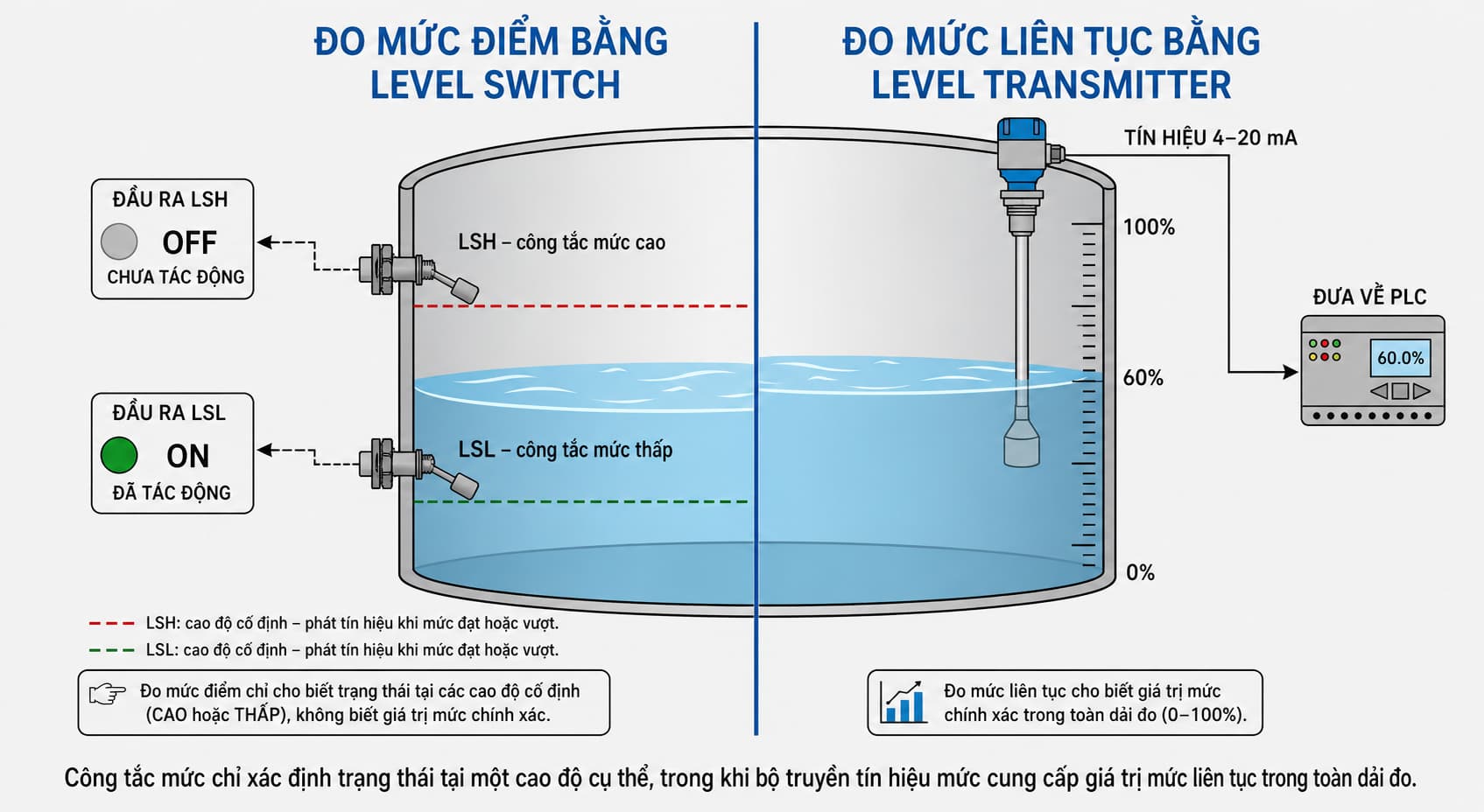

2.2. Đo mức điểm (Point level / Level switch)

Chỉ trả lời trạng thái Có/Không, Cao/Thấp (ON/OFF), dùng cho:

  • Chống tràn, chống cạn

  • Liên động bơm theo ngưỡng

  • Hệ đơn giản, ưu tiên độ bền hơn độ chính xác

2.3. Mức chất lỏng – mức bùn – mức vật liệu rời – interface

Trong kỹ thuật môi trường thường gặp:

  • Mức chất lỏng (nước thải, nước sạch, nước tái sử dụng)

  • Mức bùn/Slurry (bùn hoạt tính, bùn hóa lý)

  • Mức hóa chất (ăn mòn, nguy hiểm)

  • Interface (phân lớp nước–dầu, nước–bùn, nhũ tương)

Mỗi bài toán đòi hỏi công nghệ phù hợp vì tính chất môi trường quyết định độ tin cậy của phép đo.

3) Phân loại cảm biến đo mức theo nguyên lý

Dưới đây là các nhóm công nghệ phổ biến trong môi trường, kèm gợi ý ứng dụng:

3.1. Không tiếp xúc (Non-contact)

a) Radar (24/80 GHz)

  • Ưu: ít bị ảnh hưởng bởi hơi, nhiệt, áp; hoạt động tốt hơn ultrasonic trong môi trường bọt/hơi.

  • Hợp: bể điều hòa, bể chứa nước thải có hơi/bọt, bể ngoài trời, bể sâu.

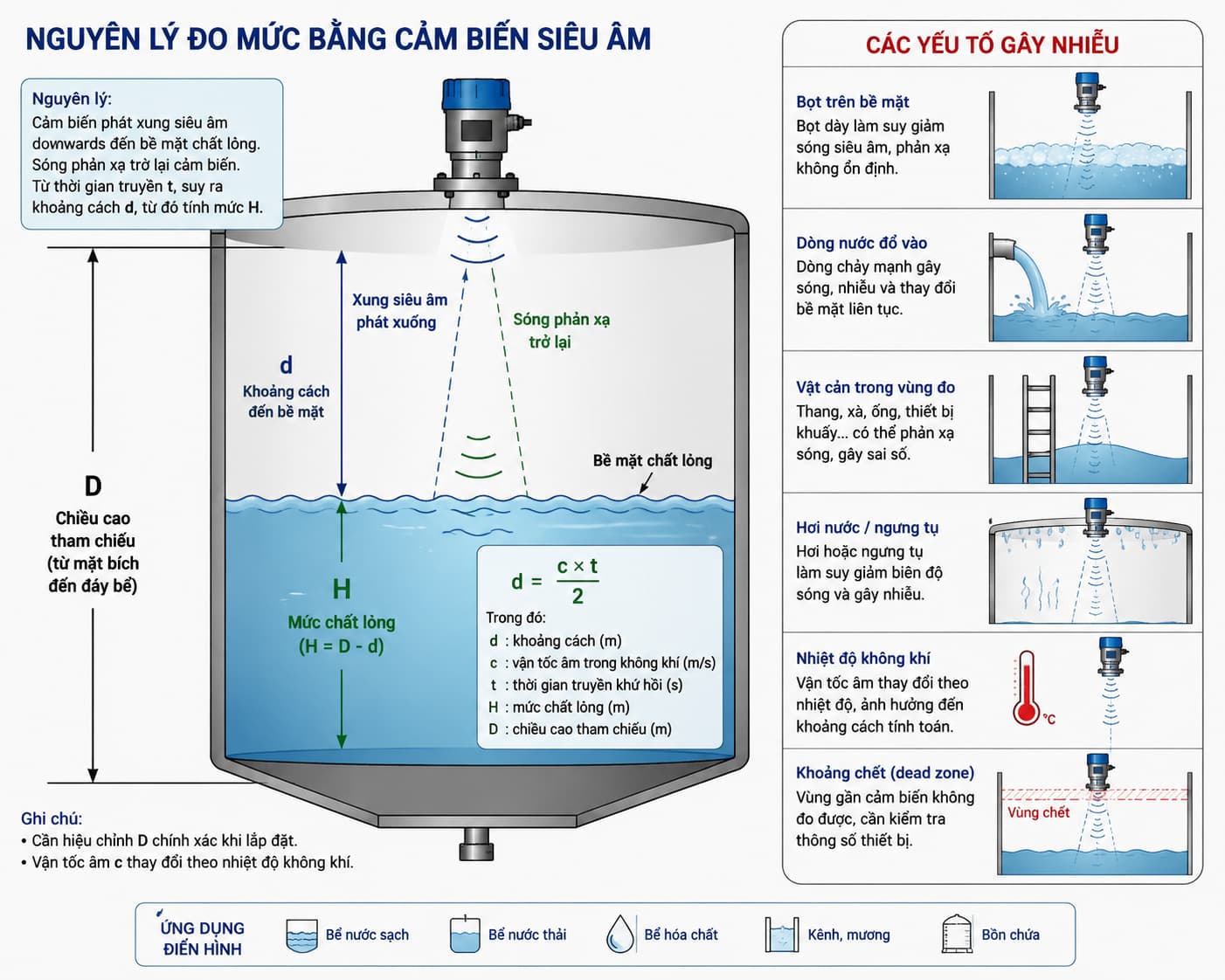

b) Ultrasonic (siêu âm)

  • Ưu: giá tốt, lắp đơn giản.

  • Nhược: nhạy với bọt dày, hơi nóng, gió, nhiễu bề mặt.

  • Hợp: bể nước tương đối sạch, ít hơi/bọt; mương hở có điều kiện ổn định.

3.2. Tiếp xúc (Contact)

a) Thủy tĩnh (Submersible/Hydrostatic)

  • Đo áp suất cột nước (mH₂O) để suy ra mức.

  • Hợp: hố bơm, bể ngầm; môi trường có bọt/hơi gây khó cho cảm biến không tiếp xúc.

  • Lưu ý: cần xử lý thông khí/bù áp khí quyển và tránh tắc/cặn ở đầu đo.

b) Chênh áp (DP level transmitter)

  • Hợp: bồn kín/áp lực, bồn có hơi, hệ có yêu cầu công nghiệp nặng; có thể dùng remote seal cho hóa chất/bùn bám.

  • Lưu ý: cấu hình đúng “wet leg/dry leg”, vật liệu màng seal.

c) Radar dẫn sóng (GWR – Guided Wave Radar)

  • Ưu: mạnh trong bồn có hơi, bọt, dao động bề mặt; đo được interface tốt hơn radar không tiếp xúc trong nhiều trường hợp.

  • Nhược: que/cáp có thể bám dính trong bùn đặc; cần chọn kiểu probe phù hợp.

d) Điện dung (Capacitive)

  • Dựa vào thay đổi điện dung theo mức.

  • Hợp: một số bồn hóa chất/chất lỏng có tính chất ổn định.

  • Nhược: nhạy với bám dính, thay đổi hằng số điện môi, đóng cặn.

e) Phao (Float) / Magnetostrictive

  • Phao cơ: đơn giản, bền, dùng cho báo mức điểm.

  • Magnetostrictive: đo liên tục độ chính xác cao (thường trong bồn sạch/chuẩn công nghiệp).

  • Nhược: dễ kẹt khi có rác, cặn, bùn sệt.

f) Bubbler/Purge (sục khí đo mức)

  • Dùng khí nén đẩy qua ống nhúng; áp suất phản ánh cột chất lỏng.

  • Hợp: môi trường ăn mòn, bùn đặc, nhiều cặn nơi cảm biến nhúng dễ hỏng.

  • Nhược: cần khí nén, bảo trì đường ống/van.

3.3. Công tắc mức (Level switch) phổ biến

  • Vibronic/Tuning fork: bền cho báo mức điểm chất lỏng, ít phụ thuộc tính dẫn điện.

  • Conductive: chỉ phù hợp chất lỏng dẫn điện; có nguy cơ nhiễu nếu môi trường biến động.

  • Optical: ứng dụng bồn nhỏ, tương đối sạch.

  • Phao dây treo: hố bơm nước thải, nhưng cần chống kẹt rác.

4) Tiêu chí kỹ thuật khi lựa chọn cảm biến đo mức

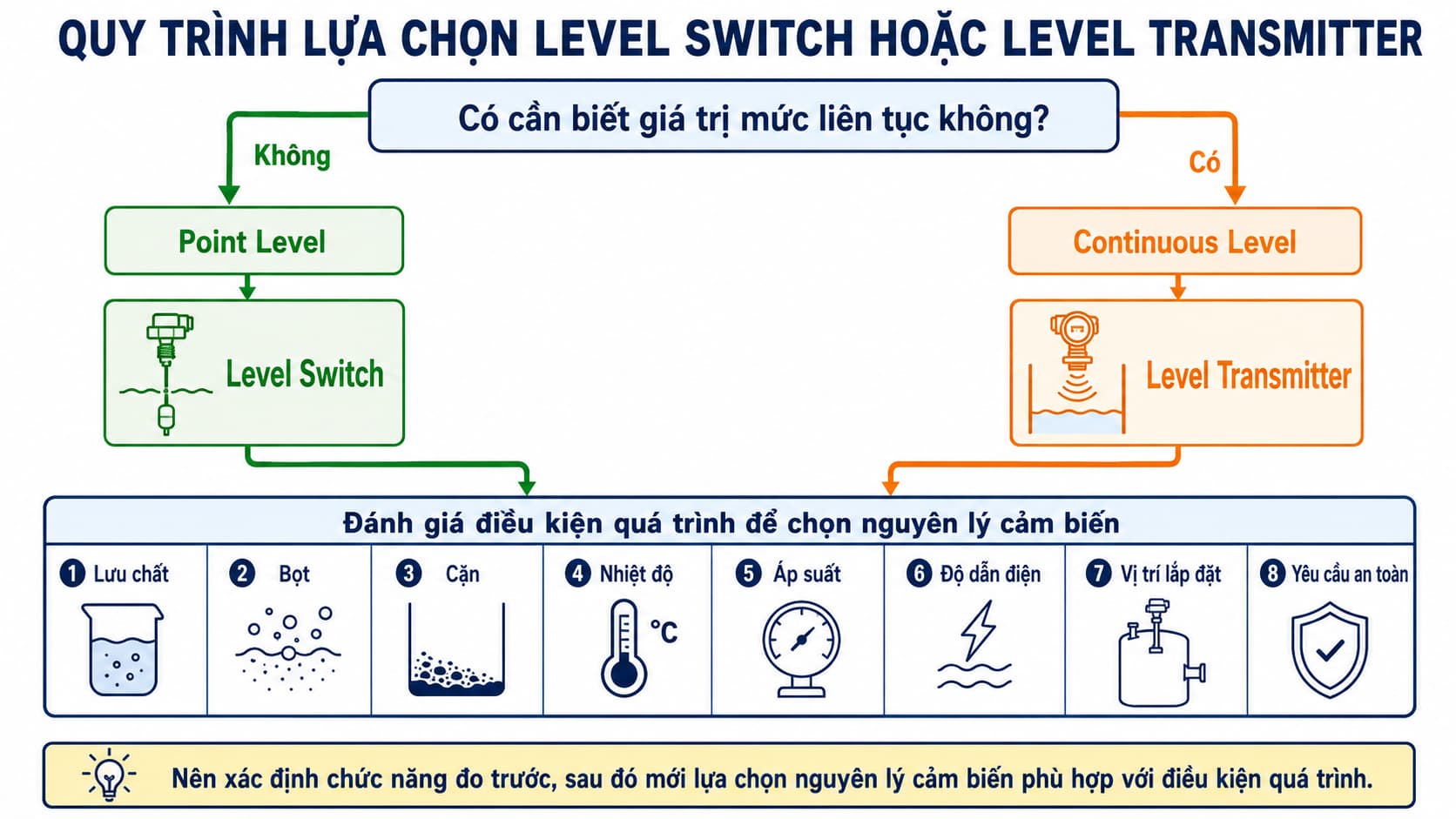

Khi chọn cảm biến cho dự án môi trường, nên bám theo “bộ tiêu chí” sau:

4.1. Điều kiện công nghệ (Process conditions)

  • Môi trường đo: nước thải thô, sau xử lý, bùn, hóa chất, nước có dầu mỡ…

  • Bọt/hơi: bể điều hòa, bể tuyển nổi, bể hiếu khí có sục khí dễ có bọt/hơi.

  • Dao động bề mặt & khuấy: bể khuấy hóa chất, bể điều hòa có máy khuấy.

  • Rác/cặn/bám dính: hố bơm, bể gom, bể bùn.

  • Ăn mòn: HCl/NaOH, nước mặn, môi trường có H₂S.

  • Nhiệt độ/áp suất: bồn kín, bồn có gia nhiệt, đường ống/bể áp.

4.2. Yêu cầu đo lường

  • Dải đo (range), mức min/max thực tế

  • Độ chính xác (accuracy) và độ lặp lại (repeatability)

  • Hysteresis (với level switch), response time

  • Dead zone / blanking (ultrasonic/radar)

  • Resolution và độ ổn định theo thời gian (drift)

4.3. Yêu cầu cơ khí – vật liệu – bảo vệ

  • Vật liệu tiếp xúc: 316L, Hastelloy, PTFE, PVDF… tùy hóa chất

  • Chuẩn bảo vệ: IP65/67/68 (đặc biệt với cảm biến nhúng)

  • Chống nổ (Ex) nếu khu vực có khí dễ cháy (ít gặp trong XLNT, nhưng có ở một số nhà máy đặc thù)

  • Kết nối cơ khí: ren, bích, clamp; chiều dài probe, kiểu cáp

4.4. Tín hiệu – tích hợp điều khiển

  • 4–20 mA (phổ biến nhất cho transmitter)

  • HART (cấu hình/chuẩn đoán), Modbus RTU/RS485, IO-Link

  • Relay/PNP/NPN (cho level switch)

  • Tương thích PLC/SCADA, chống nhiễu EMC, cấu hình alarm

5) Lưu ý lắp đặt (installation notes) theo nhóm công nghệ

  • Radar/Ultrasonic: tránh lắp quá gần thành bể, dầm, ống; kiểm soát góc quét/beam; cân nhắc ống tĩnh (stilling well) nếu mặt nước dao động mạnh.

  • Hydrostatic: treo đúng vị trí, tránh vùng xoáy/hút của bơm; dùng ống bảo vệ/ống tĩnh khi có rác; đảm bảo thông khí (cáp vented) hoặc bù áp đúng cách.

  • DP/Remote seal: chú ý chiều cao, leg khô/ướt, nhiệt; chọn màng seal và capillary phù hợp hóa chất/bùn bám.

  • GWR: chọn probe (rod/cable/coax) theo bồn; tránh để probe chạm thành bể; cân nhắc bám dính.

  • Level switch: bố trí ngưỡng hợp lý (LL, L, H, HH), tránh điểm dòng chảy mạnh làm báo sai.

6) Các lỗi thường gặp trong đo mức môi trường (và nguyên nhân)

  • Nhảy số/dao động: bọt, sục khí, mặt nước nhiễu, khuấy mạnh; radar/ultrasonic cấu hình filter chưa phù hợp.

  • Báo cao giả: bám cặn trên đầu phát, ngưng tụ hơi, foam “ăn” tín hiệu.

  • Mất tín hiệu: nhiễu điện, đứt cáp, ngập hộp đấu dây, IP không đạt.

  • Trôi zero (drift): cảm biến áp suất do bù áp kém, thay đổi nhiệt độ, aging.

  • Kẹt phao: rác, dây vướng, mỡ bám.

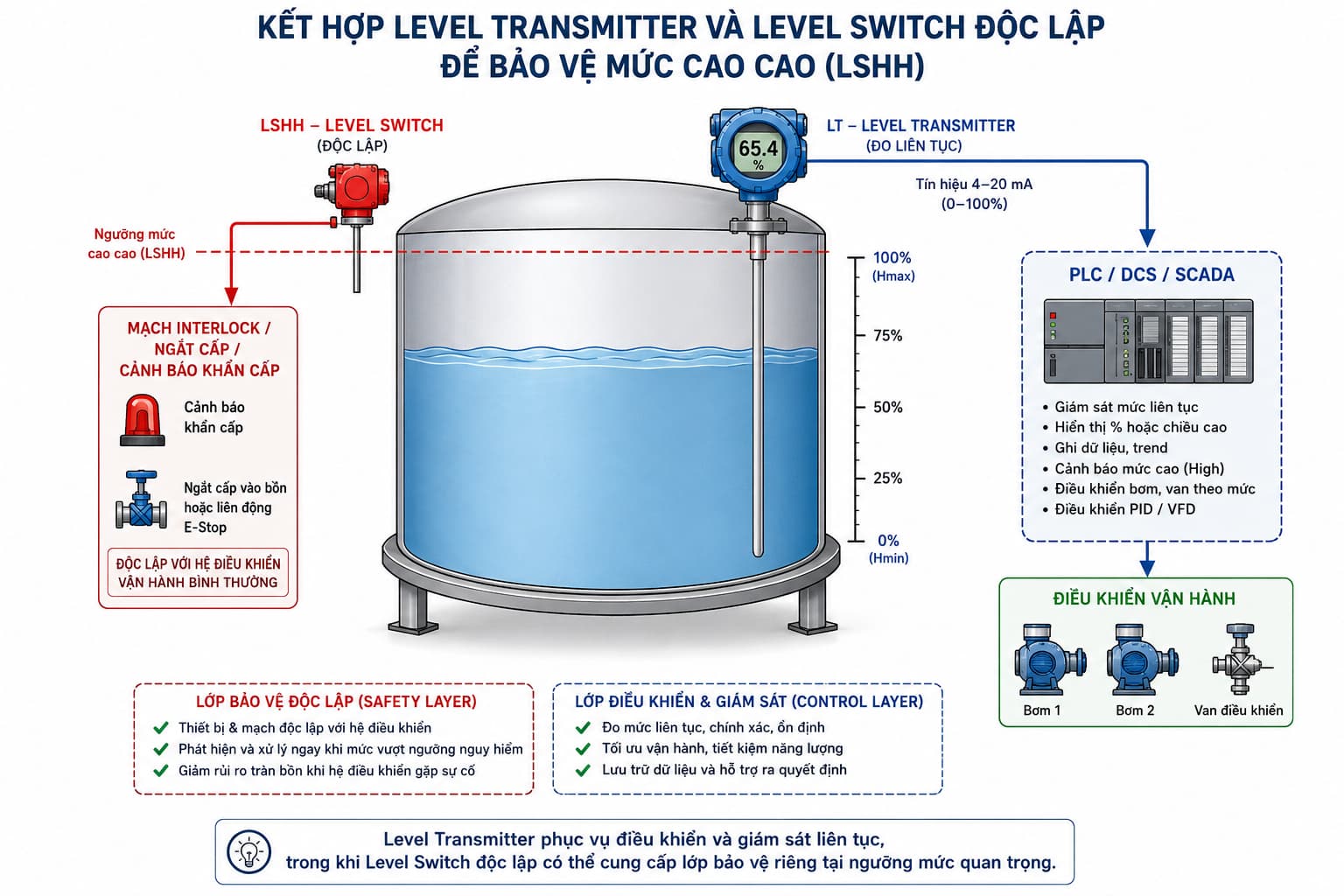

Khuyến nghị: luôn có kế hoạch bảo trì/kiểm tra định kỳ và ít nhất một cơ chế liên động an toàn (ví dụ: HH level switch độc lập với transmitter).

7) Kết luận: chọn công nghệ theo “bài toán – môi trường – độ tin cậy”

Trong kỹ thuật môi trường, cảm biến đo mức không chỉ là thiết bị đo mà là “phần tử điều khiển an toàn”. Chọn đúng công nghệ cần đồng thời xét:

  • Tính chất môi trường (bọt, hơi, bùn, ăn mòn, rác)

  • Mục tiêu điều khiển (liên tục hay mức điểm, cần chính xác hay chỉ cần chắc chắn)

  • Tổng chi phí vòng đời (lắp đặt, hiệu chuẩn, bảo trì, rủi ro dừng hệ thống)
