Phân tích thiết kế tháp hấp thụ CO₂–nước: đường cân bằng, đường làm việc và N_OG

1. Ví dụ xác định đường cân bằng, đường làm việc và số đơn vị truyền khối trong tháp hấp thụ

Trong thiết kế tháp hấp thụ, ba khái niệm thường xuất hiện liên tiếp là *đường cân bằng, đường làm việc và số đơn vị truyền khối*. Nếu chỉ tiếp cận từng công thức riêng lẻ, rất dễ hiểu chúng như những bước tính độc lập. Thực tế, đây là một chuỗi logic duy nhất: cân bằng pha xác định trạng thái mà hệ có xu hướng tiến tới; cân bằng vật chất xác định trạng thái vận hành thực tế; khoảng cách giữa hai trạng thái tạo ra động lực truyền khối; và tích phân của động lực đó quyết định số đơn vị truyền khối cần thiết.

Ví dụ dưới đây sử dụng quá trình *hấp thụ vật lý CO₂ bằng nước ở 25°C và áp suất khí quyển*. Mục tiêu không phải chứng minh nước là dung môi tối ưu để xử lý CO₂, mà lựa chọn một hệ có dữ liệu Henry rõ ràng để người đọc có thể kiểm tra toàn bộ quá trình từ dữ liệu nhiệt động đến kết quả \(N_{OG}\).

Dữ liệu Henry của CO₂ trong nước tại \(298{,}15\ K\) được NIST Chemistry WebBook tổng hợp với nhiều giá trị khoảng \(0{,}034-0{,}035\) \(\mathrm{mol/(kg\cdot bar)}\). Trong ví dụ này chọn \(k_H=0{,}034\) \(\mathrm{mol/(kg\cdot bar)}\) làm cơ sở tính toán.

Phương pháp sử dụng tỷ số mol không chứa chất tan \(X-Y\), đường cân bằng, đường làm việc và tỷ số dung môi tối thiểu phù hợp với cách tiếp cận thiết kế absorber trong các tài liệu kỹ thuật về quá trình hấp thụ khí. Khoảng cách giữa đường làm việc và đường cân bằng thể hiện động lực truyền khối; khi đường làm việc tiến đến đường cân bằng, động lực tiến về không và yêu cầu tiếp xúc truyền khối tăng mạnh.

2. Đặt bài toán hấp thụ CO₂ bằng nước

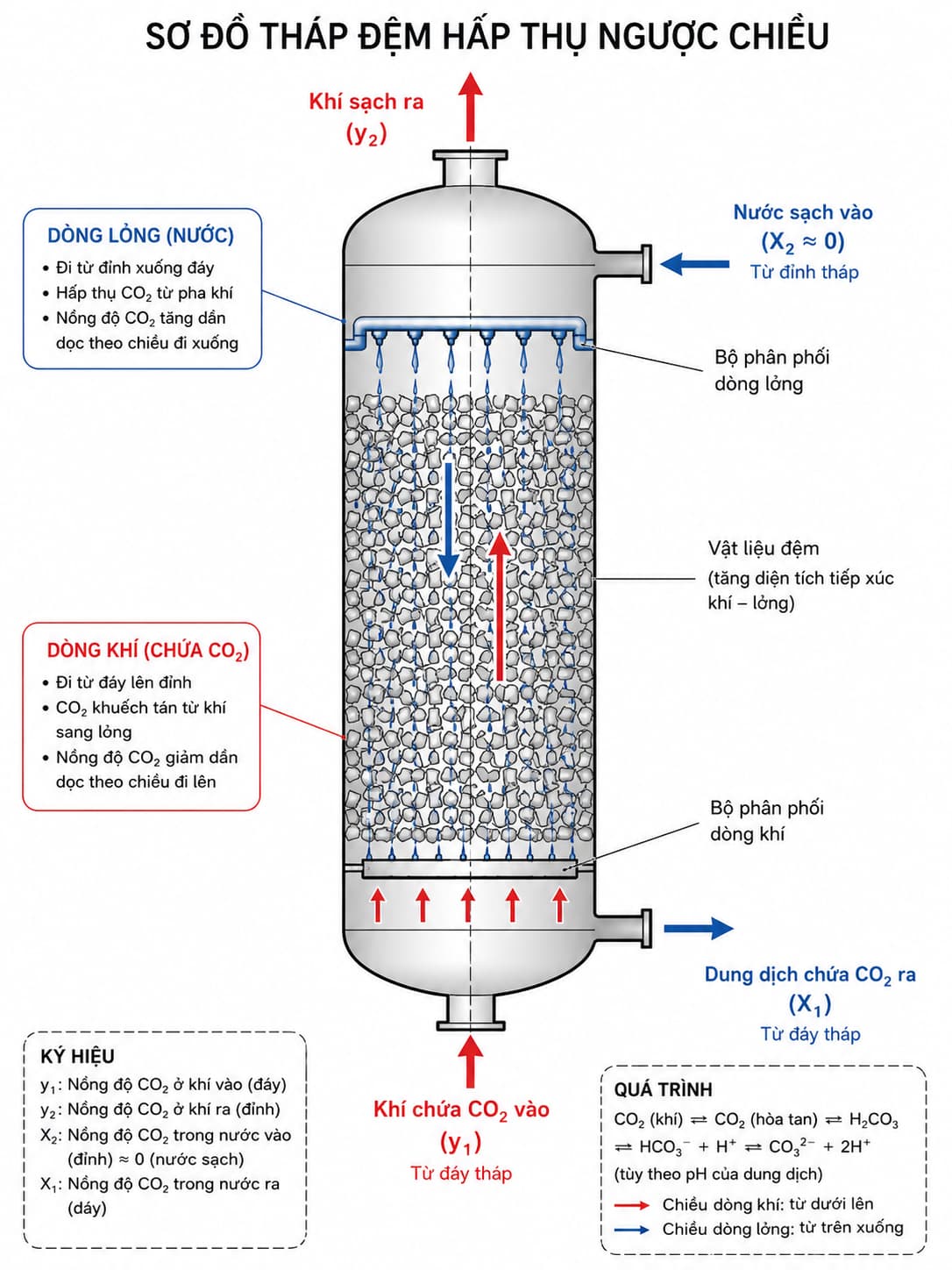

Xét một tháp đệm vận hành ngược chiều. Dòng khí chứa CO₂ đi từ đáy lên đỉnh, trong khi nước sạch đi từ đỉnh xuống đáy.

Điều kiện giả định của bài toán:

Hiệu suất loại bỏ CO₂ tương ứng là:

$$\eta = \frac{y_1-y_2}{y_1}=\frac{0{,}010-0{,}001}{0{,}010}= 0{,}90$$

hay 90%.

Ví dụ giả thiết quá trình gần đẳng nhiệt, pha khí đủ loãng để áp dụng định luật Henry và không xét phản ứng hóa học trong pha lỏng. Đây là điều kiện quan trọng. Trong nước có kiềm hoặc dung dịch có pH cao, CO₂ có thể tham gia các cân bằng carbonate và bicarbonate; khi đó mô hình hấp thụ vật lý đơn thuần bằng định luật Henry không còn mô tả đầy đủ lượng CO₂ được giữ trong pha lỏng.

3. Từ định luật Henry đến đường cân bằng

3.1. Ý nghĩa của đường cân bằng

Tại mỗi thành phần CO₂ trong pha lỏng tồn tại một thành phần CO₂ trong pha khí mà tại đó hai pha ở trạng thái cân bằng. Giá trị cân bằng phía khí được ký hiệu \(y^*\) hoặc, trên cơ sở không chứa chất tan, là \(Y^*\).

Nếu tại một vị trí trong tháp:

$$y>y^*$$

CO₂ có xu hướng truyền từ khí sang lỏng.

Nếu:

$$y=y^*$$

động lực truyền khối tổng quát bằng không.

Vì vậy đường cân bằng không mô tả trạng thái mà tháp đang vận hành, mà mô tả *giới hạn nhiệt động mà trạng thái vận hành đang tiến tới*.

3.2. Chuyển hệ số Henry sang quan hệ cân bằng

Hệ số Henry dạng độ hòa tan được biểu diễn:

$$k_H=\frac{c_A}{p_A}$$

trong đó \(c_A\) là lượng CO₂ hòa tan tính theo mol trên kg nước và \(p_A\) là áp suất riêng phần CO₂.

Với giá trị chọn cho ví dụ:

$$k_H=0{,}034\ \mathrm{mol/(kg\cdot bar)}$$

Trong 1 kg nước có:

$$n_{H_2O} = \frac{1000}{18{,}01528} = 55{,}508\ mol$$

Để thuận tiện cho cân bằng vật chất, định nghĩa tỷ số mol chất tan trên dung môi không chứa chất tan:

$$X=\frac{n_{CO_2}}{n_{H_2O}}$$

Với 1 kg nước:

$$c_A=55{,}508X$$

Theo định luật Henry:

$$p_A=\frac{55{,}508X}{k_H}$$

Mặt khác:

$$y^*=\frac{p_A}{P}$$

nên:

$$y^* = \frac{55{,}508}{k_HP}X$$

Đặt:

$$M= \frac{55{,}508}{k_HP}$$

Thay \(k_H=0{,}034\) \(\mathrm{mol/(kg\cdot bar)}\) và \(P=1{,}01325\ bar\):

$$M = \frac{55{,}508} {0{,}034\times1{,}01325} \approx1611{,}25$$

Do đó:

$$\boxed{y^*=1611{,}25X}$$

Hệ số góc rất lớn cho thấy cân bằng hấp thụ vật lý CO₂ vào nước ở điều kiện đang xét không thuận lợi. Chỉ cần một lượng CO₂ tương đối nhỏ tích lũy trong nước, áp suất riêng phần CO₂ cân bằng đã tăng đáng kể.

4. Vì sao nên sử dụng (X-Y) thay cho trực tiếp (x-y)

Phần mol thông thường được định nghĩa:

$$x=\frac{n_A}{n_A+n_L}$$

$$y=\frac{n_A}{n_A+n_G}$$

Trong đó \(n_L\) là lượng dung môi và \(n_G\) là lượng khí mang không chứa chất tan.

Khi CO₂ được chuyển từ khí sang lỏng, tổng lưu lượng mol của mỗi pha thay đổi. Vì vậy nếu sử dụng trực tiếp (x) và (y), lưu lượng khí và lỏng toàn phần không hoàn toàn không đổi.

Ta chuyển sang tỷ số mol trên cơ sở không chứa chất tan:

$$X=\frac{x}{1-x}$$

$$Y=\frac{y}{1-y}$$

Khi đó \(G_s\) biểu diễn lưu lượng mol khí mang không chứa CO₂ và \(L_s\) biểu diễn lưu lượng mol dung môi không chứa CO₂. Trong mô hình hấp thụ loãng, hai đại lượng này có thể xem là không đổi dọc tháp.

Đối với khí vào:

$$Y_1 = \frac{0{,}010}{1-0{,}010} = 0{,}010101$$

Đối với khí ra:

$$Y_2 = \frac{0{,}001}{1-0{,}001} = 0{,}001001$$

Dung môi cấp được xem là nước sạch:

$$X_2=0$$

Đường cân bằng cũng cần chuyển sang cùng hệ tọa độ. Từ:

$$y^*=MX$$

và:

$$Y^*=\frac{y^*}{1-y^*}$$

thu được:

$$\boxed{ Y^* = \frac{MX}{1-MX} }$$

Đây là quan hệ cân bằng được sử dụng trong phần còn lại của ví dụ.

Ở vùng nồng độ rất loãng, \(MX\ll1\), nên:

$$Y^*\approx MX$$

Tuy nhiên, các phép tính dưới đây vẫn sử dụng quan hệ đầy đủ để tránh tạo sai lệch do chuyển đổi cơ sở nồng độ.

5. Dữ liệu xây dựng đường cân bằng

Từ:

$$Y^* = \frac{1611{,}25X} {1-1611{,}25X}$$

có thể lập dữ liệu sau. Trục hoành sử dụng \(X\times10^6\) để biểu đồ dễ đọc.

6. Xác định tỷ số dung môi tối thiểu

6.1. Điểm pinch hình thành như thế nào

Khí đi vào đáy tháp với \(y_1=0{,}010\). Nếu dung dịch rời đáy đạt đúng trạng thái cân bằng với dòng khí vào, lượng CO₂ cực đại mà dung môi có thể mang trong điều kiện này được xác định từ:

$$y_1=MX_1^*$$

Do đó:

$$X_1^* = \frac{0{,}010}{1611{,}25}=6{,}206\times10^{-6}$$

Dấu sao ở \(X_1^*\) rất quan trọng: đây không phải nồng độ dung dịch ra trong vận hành thực tế, mà là nồng độ dung dịch ra lớn nhất về mặt cân bằng ứng với khí vào.

Cân bằng vật chất tổng thể trên cơ sở không chứa chất tan:

$$G_s(Y_1-Y_2) = L_s(X_1-X_2)$$

hay:

$$\frac{L_s}{G_s} = \frac{Y_1-Y_2} {X_1-X_2}$$

Tại giới hạn dung môi tối thiểu:

$$X_1=X_1^*$$

nên:

$$\left(\frac{L_s}{G_s}\right)_{\min} = \frac{Y_1-Y_2} {X_1^*-X_2}$$

Thay số:

$$\left(\frac{L_s}{G_s}\right)_{\min} = \frac{0{,}010101-0{,}001001} {6{,}206\times10^{-6}}$$

$$\boxed{ \left(\frac{L_s}{G_s}\right)_{\min} \approx1466{,}24 }$$

\(L_s/G_s\) ở đây là tỷ số lưu lượng mol dung môi không chứa chất tan trên lưu lượng mol khí mang không chứa chất tan.

Giá trị rất lớn không phải do lỗi đơn vị. Nó phản ánh trực tiếp đường cân bằng dốc của hệ CO₂–nước trong trường hợp chỉ xét hấp thụ vật lý ở áp suất khí quyển.

6.2. Tại sao không thể vận hành đúng tại L_s/G_s tối thiểu

Đường làm việc tối thiểu đi qua hai điểm:

$$(X_2,Y_2)$$

và:

$$(X_1^*,Y_1)$$

Tại điểm đáy:

$$Y_1=Y_1^*$$

nên:

$$Y-Y^*=0$$

Động lực truyền khối biến mất. Muốn tiếp tục chuyển CO₂ từ pha khí sang pha lỏng khi động lực tiến về không cần diện tích tiếp xúc hoặc thời gian tiếp xúc tiến tới rất lớn.

Đây chính là bản chất của *pinch point*.

Trong thiết kế hấp thụ, tỷ số dung môi tối thiểu vì vậy chỉ là một giới hạn lý thuyết. Không nên chọn lưu lượng dung môi vận hành đúng bằng giá trị này.

7. Xây dựng đường làm việc thực tế

Để minh họa ảnh hưởng của việc vận hành cách xa điểm pinch, chọn:

$$\frac{L_s}{G_s} = 1{,}5 \left( \frac{L_s}{G_s} \right)_{\min}$$

Suy ra:

$$\frac{L_s}{G_s} = 1{,}5\times1466{,}24$$

$$\boxed{ \frac{L_s}{G_s} = 2199{,}36 }$$

Hệ số 1,5 trong ví dụ được lựa chọn để tạo khoảng cách rõ ràng giữa đường làm việc và đường cân bằng nhằm minh họa phương pháp. Trong thiết kế thực tế, tỷ số (L/G) còn phải được kiểm tra đồng thời với khả năng làm ướt packing, thủy lực, flooding, tổn thất áp suất, công suất bơm và các giới hạn vận hành khác; không nên sử dụng một hệ số cố định cho mọi hệ hấp thụ.

Từ cân bằng vật chất:

$$X_1 = X_2+ \frac{G_s}{L_s}(Y_1-Y_2)$$

với \(X_2=0\):

$$X_1 = \frac{0{,}010101-0{,}001001} {2199{,}36}$$

$$\boxed{ X_1 = 4{,}138\times10^{-6} }$$

Giá trị này nhỏ hơn:

$$X_1^* = 6{,}206\times10^{-6}$$

nên dung dịch thực tế rời đáy vẫn chưa đạt cân bằng với khí vào. Chính khoảng cách này duy trì động lực hấp thụ.

7.1. Phương trình đường làm việc

Đối với một mặt cắt bất kỳ trong tháp:

$$G_s(Y-Y_2) = L_s(X-X_2)$$

Do \(X_2=0\):

$$Y = Y_2+ \frac{L_s}{G_s}X$$

Thay số:

$$\boxed{ Y = 0{,}001001 + 2199{,}36X }$$

Đường này mô tả các cặp \(X-Y\) thực sự tồn tại đồng thời tại từng vị trí dọc tháp.

Đây là khác biệt cốt lõi giữa hai đường:

• Đường cân bằng \(Y^*=f(X)\) được quyết định bởi nhiệt động học của hệ CO₂–nước.
• Đường làm việc \(Y=f(X)\) được quyết định bởi cân bằng vật chất và tỷ số lưu lượng \(L_s/G_s\).
• Khoảng cách giữa hai đường tạo ra động lực truyền khối.

8. Động lực truyền khối thay đổi dọc tháp

Một sai lầm dễ gặp là nhìn khoảng cách giữa hai đường rồi coi động lực truyền khối là một hằng số. Thực tế, tại mỗi giá trị \(Y\), đường làm việc cho một \(X\) khác nhau:

$$X = \frac{Y-Y_2}{L_s/G_s}$$

Từ \(X\) đó xác định trạng thái khí cân bằng:

$$Y^* = \frac{MX}{1-MX}$$

Động lực tổng quát phía khí là:

$$\boxed{ \Delta Y=Y-Y^* }$$

Bảng dưới đây được tính tại 11 trạng thái dọc đường làm việc.

Trong trường hợp này, \(\Delta Y\) nhỏ nhất ở vùng đỉnh tháp, nơi khí đã được làm sạch đến nồng độ thấp. Điều này có ý nghĩa quan trọng: loại bỏ những phần cuối cùng của chất ô nhiễm có thể đòi hỏi nhiều khả năng truyền khối hơn so với mức giảm nồng độ tương đương ở vùng có động lực lớn.

9. Từ động lực truyền khối đến số đơn vị truyền khối

9.1. Bản chất của N_OG

Đối với phương pháp hệ số truyền khối tổng quát phía khí, số đơn vị truyền khối được xác định bởi:

$$\boxed{ N_{OG} = \int_{Y_2}^{Y_1} \frac{dY}{Y-Y^*} }$$

\(N_{OG}\) là đại lượng không thứ nguyên.

Công thức cho thấy một đặc điểm rất quan trọng: đóng góp vào \(N_{OG}\) tỷ lệ với *nghịch đảo của động lực truyền khối*.

Nếu \(Y-Y^*\) lớn:

$$\frac{1}{Y-Y^*}$$

nhỏ, nên một mức thay đổi (dY) chỉ cần tương đối ít khả năng tiếp xúc truyền khối.

Ngược lại, khi đường làm việc tiến sát đường cân bằng:

$$Y-Y^*\rightarrow0$$

thì:

$$\frac{1}{Y-Y^*}\rightarrow\infty$$

và số đơn vị truyền khối tăng rất mạnh.

Đây là cách nhìn rõ nhất để hiểu tại sao điểm pinch gây bất lợi cho thiết kế: không phải đơn giản vì hai đường nằm gần nhau trên biểu đồ, mà vì nghịch đảo của khoảng cách đó xuất hiện trực tiếp trong tích phân thiết kế.

9.2. Thay đường cân bằng và đường làm việc vào tích phân

Từ đường làm việc:

$$X = \frac{Y-0{,}001001} {2199{,}36}$$

Đường cân bằng:

$$Y^* = \frac{1611{,}25X} {1-1611{,}25X}$$

Vì vậy:

$$N_{OG} = \int_{0{,}001001}^{0{,}010101} \frac{dY} { Y- \displaystyle \frac{1611{,}25X} {1-1611{,}25X} }$$

với:

$$X= \frac{Y-0{,}001001}{2199{,}36}$$

Tích phân số cho kết quả:

$$\boxed{ N_{OG}\approx4{,}63 }$$

Kết quả này không có nghĩa lớp đệm cần cao \(4{,}63 m\). \(N_{OG}\) chỉ cho biết số đơn vị truyền khối tổng quát cần thiết để thực hiện mức giảm CO₂ đã đặt ra trong điều kiện cân bằng và tỷ số \(L_s/G_s\) đang xét.

9.3. Kiểm tra bằng giả thiết rất loãng

Do nồng độ CO₂ nhỏ, có thể lấy gần đúng:

$$Y^*\approx MX$$

Từ đường làm việc:

$$X=\frac{Y-Y_2}{L_s/G_s}$$

suy ra:

$$Y^* \approx \frac{M}{L_s/G_s}(Y-Y_2)$$

Đặt:

$$A= \frac{M}{L_s/G_s} = \frac{1611{,}25}{2199{,}36}=0{,}7326$$

khi đó:

$$Y-Y^* = (1-A)Y+AY_2$$

Do đó:

$$N_{OG} \approx \int_{Y_2}^{Y_1} \frac{dY} {(1-A)Y+AY_2}$$

Sau tích phân:

$$N_{OG} \approx \frac{1}{1-A} \ln \left[ \frac{(1-A)Y_1+AY_2} {Y_2} \right]$$

Thay số:

$$N_{OG}\approx4{,}61$$

So với tích phân dùng quan hệ cân bằng đầy đủ:

$$N_{OG}\approx4{,}63$$

sai khác chỉ khoảng 0,4%. Kết quả này xác nhận rằng giả thiết pha loãng phù hợp với phạm vi nồng độ của ví dụ, nhưng việc giữ phép chuyển đổi \(Y^*=y^*/(1-y^*)\) vẫn giúp quy trình tính nhất quán hơn.

10. Từ N_OG đến chiều cao lớp đệm

Khi đã xác định \(N_{OG}\), chiều cao lớp đệm có thể được biểu diễn dưới dạng:

$$\boxed{ Z=H_{OG}N_{OG} }$$

Trong đó \(Z\) là chiều cao lớp đệm và \(H_{OG}\) là chiều cao của một đơn vị truyền khối tổng quát phía khí.

Với ví dụ:

$$Z=4{,}63H_{OG}$$

Không nên tiếp tục giả định một giá trị \(H_{OG}\) tùy ý để tính chiều cao tháp. \(H_{OG}\) phụ thuộc vào loại và kích thước packing, diện tích bề mặt hữu hiệu, tải khí, tải lỏng, tính chất vật lý của hai pha và các hệ số truyền khối.

Do đó bài toán hiện tại mới giải quyết phần *mức độ phân tách yêu cầu xét trên cân bằng và động lực truyền khối*. Phần đặc tính của packing là một bài toán thiết kế riêng.

Có thể hiểu ngắn gọn:

$$\boxed{ \text{Chiều cao lớp đệm} = \text{số đơn vị truyền khối cần thiết} \times \text{chiều cao mỗi đơn vị truyền khối} }$$

\(N_{OG}\) chủ yếu phản ánh yêu cầu phân tách và quan hệ cân bằng–vận hành, còn \(H_{OG}\) phản ánh hiệu quả truyền khối thực tế của hệ thiết bị.

11. Điều gì xảy ra nếu thay đổi tỷ số L_s/G_s

Từ đường làm việc:

$$Y = Y_2+ \frac{L_s}{G_s}X$$

tăng \(L_s/G_s\) làm đường làm việc dốc hơn trên đồ thị \(X-Y\). Với cùng \(Y\), giá trị \(X\) giảm, kéo trạng thái cân bằng \(Y^*\) xuống thấp hơn và làm tăng:

$$Y-Y^*$$

Kết quả là \(N_{OG}\) giảm.

Về mặt truyền khối, tăng lưu lượng dung môi vì vậy có thể làm giảm số đơn vị truyền khối cần thiết. Tuy nhiên điều đó không đồng nghĩa càng tăng nước càng tốt. Lưu lượng lớn làm tăng công suất bơm, tải thủy lực, nguy cơ flooding và kích thước các thiết bị tuần hoàn. Thiết kế tháp thực tế luôn là bài toán cân bằng giữa nhiệt động học, truyền khối, thủy lực và chi phí vận hành.

Ngược lại, khi giảm \(L_s/G_s\) về gần:

$$\left(\frac{L_s}{G_s}\right)_{\min}$$

đường làm việc tiến gần đường cân bằng ở phía đáy, động lực giảm và \(N_{OG}\) tăng nhanh. Tại đúng giới hạn tối thiểu, xuất hiện pinch và số đơn vị truyền khối lý thuyết tiến tới vô hạn.

Đây chính là lý do \(L_s/G_s\) tối thiểu nên được hiểu là *giới hạn nhiệt động–vật chất*, không phải lưu lượng dung môi nên lựa chọn để vận hành tháp.

12. Những điểm cần hiểu từ ví dụ

Ví dụ cho thấy đường cân bằng, đường làm việc và \(N_{OG}\) không phải ba bước tính rời rạc.

Đường cân bằng:

$$Y^*=f(X)$$

xuất phát từ tính chất nhiệt động của hệ khí–lỏng.

Đường làm việc:

$$Y = Y_2+ \frac{L_s}{G_s}(X-X_2)$$

xuất phát từ cân bằng vật chất.

Hiệu giữa hai đường:

$$Y-Y^*$$

là động lực truyền khối tổng quát phía khí.

Cuối cùng:

$$N_{OG} = \int \frac{dY}{Y-Y^*}$$

tổng hợp sự thay đổi của động lực trên toàn bộ quá trình hấp thụ.

Chuỗi quan hệ có thể viết ngắn gọn:

$$\boxed{ \text{Dữ liệu cân bằng} \rightarrow Y^*(X) \rightarrow \frac{L_s}{G_s} \rightarrow Y(X) \rightarrow Y-Y^* \rightarrow N_{OG} }$$

Điểm có giá trị nhất về mặt thiết kế là khoảng cách giữa đường cân bằng và đường làm việc. Hai đường càng gần nhau, động lực truyền khối càng nhỏ và yêu cầu truyền khối càng lớn. Khi hai đường chạm nhau, quá trình đạt giới hạn pinch và không thể đạt mức phân tách mong muốn với chiều cao hữu hạn theo mô hình lý tưởng.

Trong ví dụ CO₂–nước tại 25°C và áp suất khí quyển, hệ số góc cân bằng lớn dẫn đến \(L_s/G_s\) tối thiểu rất cao. Đây cũng là một minh họa trực quan rằng khả năng hấp thụ không chỉ phụ thuộc vào việc một chất khí “có tan trong nước” hay không; điều quan trọng đối với thiết kế là *vị trí của đường cân bằng so với đường làm việc trong vùng nồng độ thực tế*.

13. Nguồn dữ liệu và phạm vi áp dụng

Giá trị Henry của CO₂ sử dụng trong ví dụ dựa trên dữ liệu tổng hợp của NIST Chemistry WebBook tại \(298{,}15\ K\), trong đó các giá trị công bố tập trung quanh khoảng \(0{,}034-0{,}035\) \(\mathrm{mol/(kg\cdot bar)}\)).

Cơ sở sử dụng đường cân bằng, đường làm việc, tỷ số dung môi tối thiểu và phương pháp transfer unit dựa trên lý thuyết thiết kế absorber khí–lỏng và phương pháp HTU–NTU.

Kết quả của ví dụ không nên được sử dụng trực tiếp để chọn lưu lượng nước hoặc chiều cao một tháp hấp thụ CO₂ thực tế. Thiết kế công trình còn cần dữ liệu cân bằng phù hợp với thành phần dung dịch thực, nhiệt độ, áp suất, pH, phản ứng hóa học nếu có, đặc tính packing, hệ số truyền khối và giới hạn thủy lực.

14. Kết luận

Một bài toán hấp thụ chỉ thực sự rõ bản chất khi đường cân bằng và đường làm việc được đặt trên cùng một hệ tọa độ. Đường cân bằng cho biết hệ muốn tiến đến đâu; đường làm việc cho biết hệ đang vận hành ở đâu; khoảng cách giữa chúng quyết định động lực truyền khối có thể đạt được.

Với dữ liệu ví dụ CO₂–nước ở 25°C:

$$\left(\frac{L_s}{G_s}\right)_{\min} \approx1466{,}24$$

chọn:

$$\frac{L_s}{G_s} = 1{,}5 \left( \frac{L_s}{G_s} \right)_{\min} = 2199{,}36$$

thu được:

$$X_1 = 4{,}138\times10^{-6}$$

và:

$$\boxed{N_{OG}\approx4{,}63}$$

Giá trị \(N_{OG}\) không xuất hiện như một hệ số kinh nghiệm, mà là kết quả tích lũy của nghịch đảo động lực truyền khối trên toàn bộ quá trình. Chính mối liên hệ này là cầu nối từ *cân bằng nhiệt động sang thiết kế chiều cao lớp đệm*.
