Tủ điện công nghiệp là gì? Cấu tạo, chức năng và phân loại

1. Tủ điện công nghiệp là gì? Cấu tạo, chức năng và phân loại

Tủ điện công nghiệp là một cụm thiết bị điện được lắp ráp trong cùng một hệ thống vỏ tủ để thực hiện các chức năng phân phối điện, đóng cắt, bảo vệ, điều khiển, đo lường và giám sát cho máy móc hoặc một khu vực công nghệ. Trong nhà máy nước, trạm xử lý nước thải và các hệ thống môi trường, tủ điện là điểm kết nối giữa nguồn điện, thiết bị động lực và hệ thống điều khiển.

Một tủ điện có thể đơn giản chỉ gồm CB tổng và các nhánh phân phối điện, nhưng cũng có thể là một hệ thống phức tạp gồm MCCB, contactor, relay bảo vệ, biến tần, PLC, bộ nguồn 24 VDC, thiết bị đo lường, truyền thông và hàng trăm tín hiệu I/O.

Vì vậy, không nên hiểu tủ điện chỉ là một "chiếc hộp chứa thiết bị điện". Xét về kỹ thuật, tủ điện là một *cụm đóng cắt và điều khiển hoàn chỉnh*, trong đó thiết bị, thanh cái, dây dẫn, kết cấu cơ khí, cách điện, bảo vệ chống điện giật, khả năng chịu ngắn mạch, phát nhiệt, thông gió và điều kiện môi trường phải được xem xét như một hệ thống.

Đối với cụm đóng cắt và điều khiển hạ áp, TCVN 13724-1:2023 tương đương hoàn toàn với IEC 61439-1:2020 và quy định các yêu cầu chung về điều kiện vận hành, kết cấu, đặc tính kỹ thuật và kiểm tra xác nhận. TCVN 13724-1:2023 áp dụng cho các cụm có điện áp danh định không vượt quá 1.000 V AC hoặc 1.500 V DC.

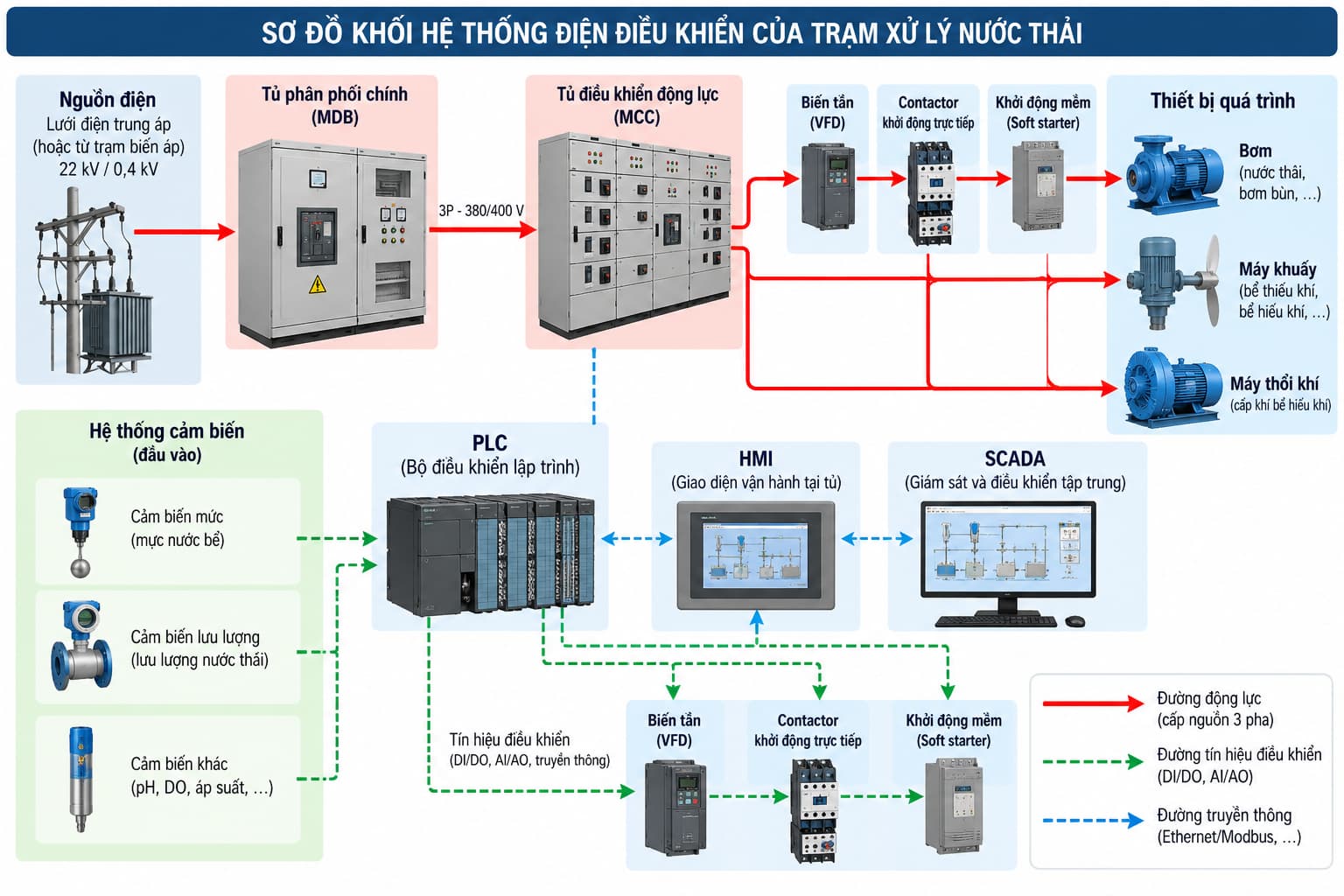

2. Bản chất của một tủ điện công nghiệp

Có thể hình dung cấu trúc điện của một nhà máy theo chuỗi:

*Nguồn điện → tủ phân phối → tủ điều khiển động lực → tải*

Tải ở đây có thể là động cơ bơm, máy thổi khí, máy khuấy, quạt, máy nén khí, van điện, bộ gia nhiệt hoặc các thiết bị công nghệ khác.

Song song với đường năng lượng là đường điều khiển:

*Cảm biến → PLC/bộ điều khiển → thiết bị chấp hành*

Hai phần này gặp nhau tại tủ điện. Tủ vừa tiếp nhận và phân phối năng lượng cho tải, vừa thực hiện các lệnh điều khiển và thu nhận trạng thái vận hành.

Ví dụ, đối với một bơm nước thải sử dụng biến tần:

• nguồn ba pha được đưa qua thiết bị đóng cắt và bảo vệ;
• biến tần điều chỉnh điện áp và tần số cấp cho động cơ;
• PLC gửi lệnh chạy và giá trị đặt tốc độ;
• cảm biến mức cung cấp thông tin quá trình;
• relay hoặc thiết bị bảo vệ phát hiện trạng thái bất thường;
• HMI hoặc SCADA hiển thị trạng thái vận hành và cảnh báo.

Tất cả các chức năng trên có thể được tổ chức trong một hoặc nhiều ngăn của hệ thống tủ điện.

3. Các chức năng chính của tủ điện

3.1. Phân phối điện

Một chức năng cơ bản của tủ điện là tiếp nhận nguồn và phân phối đến các mạch nhánh.

Ví dụ, nguồn từ máy biến áp có thể được đưa đến tủ phân phối chính, sau đó phân phối đến:

• tủ MCC khu xử lý sinh học;
• tủ điện nhà hóa chất;
• tủ điều khiển máy ép bùn;
• hệ thống chiếu sáng;
• hệ thống phụ trợ;
• các tủ điện cục bộ.

Trong tủ, thanh cái (busbar), CB và dây dẫn tạo thành đường dẫn năng lượng từ đầu vào đến các tải.

Phân phối điện không đơn thuần là chia nguồn thành nhiều nhánh. Người thiết kế còn phải xem xét dòng tải, khả năng mang dòng của thanh cái và dây dẫn, dòng ngắn mạch dự kiến, phối hợp bảo vệ, sụt áp và khả năng mở rộng của hệ thống.

3.2. Đóng cắt

Tủ điện cho phép kết nối hoặc cách ly một phần hệ thống điện khỏi nguồn.

Chức năng này có thể được thực hiện bằng các thiết bị như:

• ACB;
• MCCB;
• MCB;
• cầu dao cách ly;
• contactor.

Tuy nhiên, các thiết bị này không hoàn toàn thay thế cho nhau. Một MCCB có chức năng và đặc tính khác contactor; thiết bị cách ly cũng không mặc nhiên có chức năng bảo vệ quá dòng.

Do đó, khi đọc sơ đồ điện cần xác định *thiết bị đang thực hiện chức năng gì*, thay vì chỉ nhìn vào khả năng "đóng và cắt mạch".

Việc lựa chọn từng loại CB và khả năng cắt theo dòng ngắn mạch là một nội dung riêng, nên được phân tích trong bài chuyên sâu về MCB, MCCB và ACB.

3.3. Bảo vệ

Một hệ thống điện phải có khả năng phát hiện và xử lý các trạng thái bất thường có thể gây nguy hiểm cho người, dây dẫn hoặc thiết bị.

Tùy cấu hình, tủ điện có thể thực hiện các chức năng bảo vệ như:

• quá tải;
• ngắn mạch;
• mất pha;
• mất cân bằng pha;
• quá áp hoặc thấp áp;
• dòng rò;
• quá nhiệt;
• các điều kiện bất thường riêng của động cơ hoặc thiết bị công nghệ.

Điểm cần lưu ý là *không có một thiết bị duy nhất mặc nhiên thực hiện toàn bộ các chức năng bảo vệ*.

Ví dụ, một nhánh động cơ có thể sử dụng CB để bảo vệ ngắn mạch, contactor để đóng cắt thường xuyên và relay quá tải để bảo vệ động cơ. Trong các cấu hình khác, một số chức năng có thể được tích hợp vào thiết bị bảo vệ động cơ hoặc bộ điều khiển điện tử.

IEC 60947-2:2024 hiện quy định các yêu cầu đối với circuit-breaker hạ áp thuộc phạm vi của tiêu chuẩn này, với điện áp mạch chính đến 1.000 V AC hoặc 1.500 V DC.

3.4. Điều khiển thiết bị

Trong các hệ thống công nghiệp, chức năng điều khiển thường quan trọng không kém chức năng phân phối điện.

Một động cơ có thể được điều khiển bằng:

• khởi động trực tiếp;
• khởi động sao – tam giác;
• khởi động mềm;
• biến tần;
• các cấu hình điều khiển chuyên dụng khác.

Lệnh điều khiển có thể xuất phát từ nút nhấn tại tủ, công tắc tại hiện trường, PLC, HMI hoặc hệ thống SCADA.

Ví dụ, bơm nước thải có thể hoạt động ở chế độ tự động theo mức nước. Cảm biến mức gửi tín hiệu về PLC; PLC xử lý điều kiện vận hành rồi phát lệnh cho contactor hoặc biến tần. Khi xuất hiện lỗi, hệ thống dừng bơm và phát cảnh báo.

Như vậy, tủ điện không chỉ "cấp điện cho bơm" mà còn quyết định *khi nào bơm được phép chạy, chạy như thế nào và phải dừng trong điều kiện nào*.

3.5. Đo lường, giám sát và truyền thông

Tủ điện hiện đại có thể tích hợp các thiết bị đo và thu thập:

• điện áp U;
• dòng điện I;
• công suất tác dụng P;
• công suất phản kháng Q;
• công suất biểu kiến S;
• hệ số công suất cosφ;
• điện năng;
• trạng thái thiết bị;
• cảnh báo và sự cố.

Các thiết bị thông minh có thể truyền dữ liệu về PLC, HMI hoặc SCADA thông qua Modbus RTU, Modbus TCP, Profinet, Ethernet/IP hoặc các giao thức phù hợp khác.

Ở đây cần phân biệt *đại lượng điện và đại lượng công nghệ*. Tủ điện có thể giám sát dòng điện của bơm, đồng thời PLC nhận lưu lượng, áp suất, mức nước, pH hoặc \(\mathrm{DO}\) từ thiết bị đo hiện trường. Hai nhóm dữ liệu được kết hợp để điều khiển và đánh giá trạng thái của quá trình.

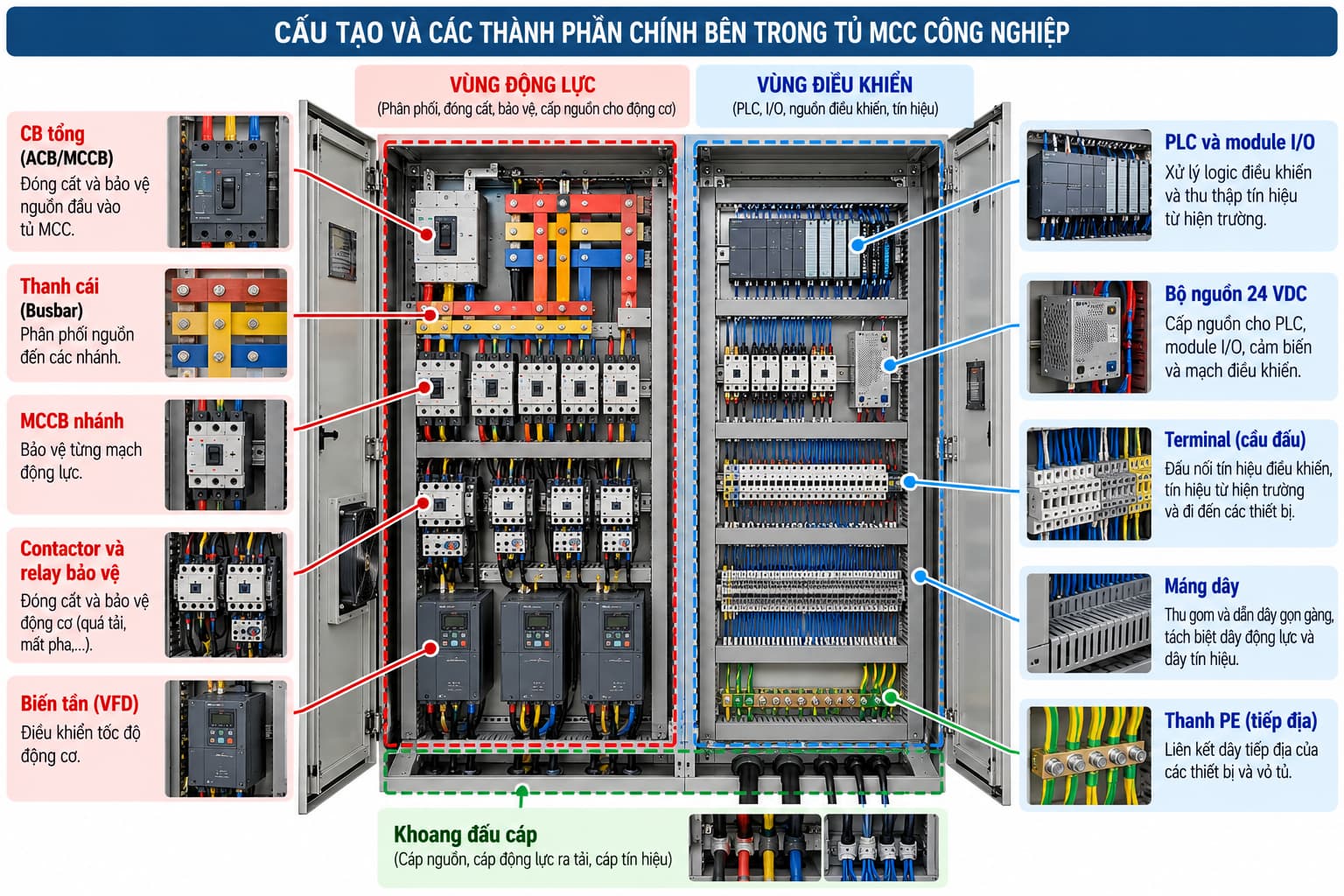

4. Cấu tạo cơ bản của tủ điện công nghiệp

Một tủ điện hoàn chỉnh có thể chia thành ba lớp: *kết cấu cơ khí – mạch động lực – mạch điều khiển và phụ trợ*.

4.1. Vỏ và kết cấu tủ

Vỏ tủ tạo không gian lắp đặt đồng thời cách ly các bộ phận mang điện khỏi con người và môi trường bên ngoài.

Tùy ứng dụng, kết cấu có thể bao gồm:

• khung và vỏ tủ;
• cửa tủ;
• tấm lắp thiết bị;
• thanh DIN;
• thanh đỡ thanh cái;
• máng đi dây;
• tấm che bảo vệ;
• khoang cáp;
• quạt và lưới thông gió;
• bộ trao đổi nhiệt hoặc thiết bị làm mát khi cần;
• thanh tiếp địa;
• khóa và cơ cấu liên động.

Vật liệu, kích thước và cấu trúc tủ phải phù hợp với môi trường lắp đặt và lượng nhiệt sinh ra từ thiết bị.

Một sai lầm thường gặp là xác định kích thước tủ bằng cách cộng kích thước thiết bị rồi chọn chiếc vỏ "vừa đủ". Cách làm này bỏ qua khoảng cách đấu nối, bán kính uốn cáp, tản nhiệt, phân vùng thiết bị, khả năng bảo trì và dự phòng mở rộng.

4.2. Mạch động lực

Mạch động lực là phần truyền năng lượng đến tải. Dòng điện của động cơ, bộ gia nhiệt hoặc tải công suất lớn đi qua phần này.

Các thành phần thường gặp gồm:

• thiết bị đóng cắt đầu vào;
• thanh cái;
• CB nhánh;
• contactor;
• relay bảo vệ;
• biến tần hoặc khởi động mềm;
• dây dẫn và cáp động lực;
• đầu nối.

Đối với hệ thống ba pha, công suất tác dụng của tải cân bằng có thể biểu diễn theo:

Từ đó, với tải ba pha có thể xác định dòng điện theo:

Trong đó:

• \(P\): công suất tác dụng [W];
• \(U\): điện áp dây [V];
• \(I\): dòng điện dây [A];
• \(\cos\varphi\): hệ số công suất.

Công thức trên mô tả quan hệ điện cơ bản của tải ba pha cân bằng. Không nên dùng trực tiếp kết quả này để kết luận kích thước CB, contactor hoặc cáp cho mọi trường hợp. Với động cơ còn phải xét hiệu suất nếu \(P\) sử dụng là công suất cơ đầu ra:

Trong đó \(P_2\) là công suất cơ đầu ra [W] và \(\eta\) là hiệu suất động cơ.

Ngoài dòng làm việc, thiết kế thực tế còn phải xem xét chế độ khởi động, điều kiện lắp đặt, nhiệt độ, phương pháp đi cáp, khả năng chịu ngắn mạch và đặc tính bảo vệ.

4.3. Mạch điều khiển

Mạch điều khiển xử lý lệnh và trạng thái thay vì truyền công suất chính đến tải.

Thành phần thường gặp gồm:

• PLC;
• relay trung gian;
• bộ nguồn 24 VDC;
• nút nhấn;
• công tắc chọn chế độ;
• đèn báo;
• terminal;
• module I/O;
• bộ chuyển đổi tín hiệu;
• thiết bị truyền thông.

Trong các hệ thống xử lý nước, mạch điều khiển thường sử dụng nguồn 24 VDC cho PLC, cảm biến và tín hiệu điều khiển. Tuy nhiên, điện áp điều khiển thực tế phải được xác định theo kiến trúc của từng hệ thống.

Việc tách hợp lý mạch động lực và mạch tín hiệu đặc biệt quan trọng khi có biến tần và tín hiệu đo lường analog. Bố trí dây không phù hợp có thể làm tăng nhiễu điện từ và ảnh hưởng đến tín hiệu cảm biến.

4.4. Thanh cái và hệ thống phân phối bên trong

Thanh cái là đường dẫn điện chính dùng để phân phối dòng điện trong tủ.

Khi thiết kế thanh cái không thể chỉ xét dòng tải danh định. Các yếu tố liên quan còn bao gồm:

• khả năng mang dòng;
• độ tăng nhiệt;
• khả năng chịu tác động nhiệt và cơ khi ngắn mạch;
• khoảng cách cách điện;
• cấu hình bố trí;
• điều kiện thông gió;
• vị trí và phương pháp liên kết.

Đặc biệt với tủ phân phối công suất lớn, khả năng chịu ngắn mạch của cụm tủ là một đặc tính quan trọng. Dòng ngắn mạch Isc có thể lớn hơn dòng vận hành nhiều lần và tạo ra cả ứng suất nhiệt lẫn lực điện động đáng kể.

4.5. Hệ thống tiếp địa bảo vệ

Các bộ phận kim loại có thể trở nên nguy hiểm khi xảy ra sự cố cách điện phải được xem xét trong hệ thống bảo vệ chống điện giật.

Trong tủ thường bố trí thanh PE để liên kết dây bảo vệ của các mạch và các bộ phận cần nối đất bảo vệ. Cửa tủ hoặc các phần kim loại chuyển động có thể cần liên kết đẳng thế phù hợp tùy cấu tạo.

Không nên xem dây PE là một dây phụ có thể xử lý sau khi hoàn thành phần động lực. Hệ thống bảo vệ phải được hình thành ngay từ giai đoạn thiết kế.

5. Phân loại tủ điện công nghiệp theo chức năng

Tên gọi tủ điện trong thực tế thường xuất phát từ chức năng chính. Một dự án có thể sử dụng nhiều cách ký hiệu khác nhau, vì vậy cần đọc sơ đồ một sợi và hồ sơ thiết kế thay vì suy luận chức năng chỉ từ tên tủ.

5.1. Tủ phân phối chính

Tủ phân phối chính thường được gọi là MDB (Main Distribution Board).

Tủ tiếp nhận nguồn điện chính từ máy biến áp, máy phát hoặc hệ thống nguồn liên quan và phân phối đến các tủ hoặc phụ tải phía sau.

Thiết bị đầu vào của tủ có thể sử dụng ACB hoặc MCCB tùy dòng điện, cấu hình hệ thống và yêu cầu thiết kế. Ngoài ra có thể tích hợp thiết bị đo điện, chống sét lan truyền, thanh cái và các thiết bị bảo vệ nhánh.

MDB thường nằm gần đầu nguồn nên dòng ngắn mạch dự kiến tại vị trí này có thể đáng kể. Vì vậy, khả năng chịu và cắt ngắn mạch là một trong các thông số cần được kiểm tra khi thiết kế.

5.2. Tủ phân phối

Tủ phân phối thường nhận nguồn từ tủ cấp trên và tiếp tục chia thành các nhánh tải nhỏ hơn.

Tùy dự án có thể gặp các ký hiệu như DB, PDB hoặc các tên quy ước riêng.

Một nhà máy xử lý nước có thể bố trí tủ phân phối riêng cho nhà điều hành, nhà hóa chất, khu ép bùn hoặc các khu vực công nghệ khác.

5.3. Tủ MCC

MCC (Motor Control Center) là tủ hoặc cụm tủ tập trung các mạch cấp nguồn, bảo vệ và điều khiển động cơ.

Đây là loại tủ đặc biệt quan trọng trong hệ thống xử lý nước và nước thải vì phần lớn thiết bị công nghệ sử dụng động cơ:

• bơm;
• máy thổi khí;
• máy khuấy;
• quạt;
• máy ép bùn;
• băng tải;
• máy nén khí.

Mỗi nhánh động cơ có thể bao gồm CB, contactor, relay bảo vệ, biến tần hoặc khởi động mềm tùy phương án khởi động.

MCC không đồng nghĩa với PLC. MCC chủ yếu liên quan đến *phân phối, bảo vệ và điều khiển động lực, trong khi PLC thực hiện xử lý logic điều khiển*. Trong một số dự án, PLC có thể được lắp chung trong tủ MCC; trong các hệ thống khác, PLC được bố trí trong tủ điều khiển riêng.

5.4. Tủ điều khiển

Tủ điều khiển tập trung thiết bị phục vụ xử lý logic và tín hiệu, chẳng hạn PLC, module I/O, relay trung gian, bộ nguồn và thiết bị truyền thông.

Tủ này có thể nhận tín hiệu từ cảm biến và gửi lệnh đến MCC hoặc các thiết bị hiện trường.

Ở hệ thống nhỏ, phần điều khiển và động lực có thể nằm chung một tủ. Khi quy mô tăng, việc tách tủ điều khiển khỏi phần động lực có thể giúp tổ chức hệ thống rõ ràng hơn và thuận lợi cho quản lý nhiễu, bảo trì và mở rộng.

5.5. Tủ biến tần

Trong một số dự án, nhiều biến tần được tập trung vào một tủ riêng.

Giải pháp này có ưu điểm về tổ chức thiết bị nhưng làm yêu cầu quản lý nhiệt trở nên đáng chú ý. Biến tần phát sinh tổn hao nhiệt khi vận hành; nếu nhiều biến tần được đặt trong một không gian kín, nhiệt độ bên trong tủ có thể tăng cao.

Vì vậy, thiết kế tủ biến tần phải xét đến:

• tổn hao nhiệt của thiết bị;
• nhiệt độ môi trường;
• khoảng cách lắp đặt theo yêu cầu của nhà sản xuất;
• thông gió hoặc làm mát;
• ảnh hưởng của bụi và hơi ẩm;
• nhiễu điện từ;
• phương án đi cáp động lực và cáp tín hiệu.

5.6. Tủ ATS

ATS (Automatic Transfer Switch) thực hiện chức năng chuyển đổi nguồn, thường giữa nguồn điện chính và nguồn dự phòng theo cấu hình thiết kế.

Trong các công trình yêu cầu duy trì vận hành khi mất nguồn lưới, ATS có thể phối hợp với máy phát điện hoặc các nguồn dự phòng khác.

Điểm quan trọng là ATS giải quyết *chuyển nguồn*, không thay thế toàn bộ chức năng của tủ phân phối hay hệ thống bảo vệ.

6. Cấp bảo vệ IP của tủ điện

Cấp bảo vệ IP (Ingress Protection) mô tả mức bảo vệ mà vỏ thiết bị cung cấp theo hệ thống phân loại quy định.

Tại Việt Nam, TCVN 4255:2025 về cấp bảo vệ bằng vỏ ngoài hiện còn hiệu lực, tương đương hoàn toàn IEC 60529:2013 và thay thế TCVN 4255:2008. Tiêu chuẩn áp dụng để phân loại cấp bảo vệ bằng vỏ ngoài đối với thiết bị điện có điện áp danh định không vượt quá 72,5 kV.

Mã cơ bản có dạng:

*IPXY*

Trong đó, chữ số thứ nhất liên quan đến bảo vệ chống tiếp cận bộ phận nguy hiểm và sự xâm nhập của vật rắn; chữ số thứ hai liên quan đến mức bảo vệ chống nước theo các điều kiện thử tương ứng của tiêu chuẩn.

Do đó, không nên hiểu đơn giản rằng "IP càng cao thì tủ càng tốt".

Cấp IP phải phù hợp với môi trường và phương án tản nhiệt. Một tủ có độ kín cao có thể hạn chế bụi và nước xâm nhập nhưng đồng thời làm việc thải nhiệt ra môi trường khó hơn. Nếu bên trong có nhiều biến tần hoặc thiết bị phát nhiệt, vấn đề nhiệt có thể trở thành yếu tố giới hạn.

Trong trạm xử lý nước thải, việc lựa chọn vỏ tủ còn cần xem xét:

• vị trí trong nhà hay ngoài trời;
• khả năng mưa tạt;
• bụi;
• độ ẩm;
• hơi hóa chất;
• khí có tính ăn mòn;
• nhiệt độ môi trường;
• bức xạ mặt trời;
• nguy cơ ngưng tụ;
• phương pháp thông gió hoặc làm mát.

Đặc biệt tại khu hóa chất hoặc khu vực có khí ăn mòn, chỉ xác định IP chưa đủ để kết luận độ bền của tủ. IP chủ yếu mô tả mức bảo vệ bằng vỏ đối với các tác động thuộc phạm vi của tiêu chuẩn; khả năng chống ăn mòn của vật liệu là một vấn đề khác cần được đánh giá riêng.

7. Những thông số quan trọng khi đọc hồ sơ tủ điện

Khi xem bản vẽ hoặc hồ sơ kỹ thuật của một tủ điện, không nên chỉ kiểm tra danh sách thiết bị. Cần xác định ít nhất các nhóm thông số sau:

• điện áp danh định;
• tần số;
• dòng điện danh định;
• hệ thống pha và dây dẫn;
• dòng ngắn mạch dự kiến tại điểm lắp đặt;
• đặc tính chịu ngắn mạch của cụm tủ;
• thiết bị bảo vệ đầu vào và các nhánh;
• cấu hình thanh cái;
• phương thức nối đất;
• cấp bảo vệ IP;
• điều kiện môi trường;
• phương pháp làm mát;
• nguồn điều khiển;
• kiến trúc điều khiển và truyền thông;
• vị trí cáp vào và ra;
• không gian dự phòng;
• yêu cầu kiểm tra và nghiệm thu.

Trong đó, *dòng định mức và dòng ngắn mạch là hai khái niệm hoàn toàn khác nhau*.

Một tủ có thể vận hành bình thường với dòng vài trăm ampere nhưng khi xảy ra ngắn mạch, dòng sự cố có thể đạt giá trị lớn hơn rất nhiều. Vì vậy, việc thiết bị "chịu được dòng tải" không chứng minh rằng cụm tủ đáp ứng điều kiện ngắn mạch tại vị trí lắp đặt.

8. Tủ điện không phải là phép cộng của các thiết bị đạt chuẩn

Đây là một điểm quan trọng khi thiết kế và nghiệm thu.

Giả sử một tủ sử dụng MCCB, contactor, biến tần và các thiết bị riêng lẻ đều phù hợp với tiêu chuẩn sản phẩm tương ứng. Điều đó *không tự động chứng minh toàn bộ cụm tủ đáp ứng tiêu chuẩn dành cho cụm đóng cắt và điều khiển*.

IEC 61439-1:2020 quy định các yêu cầu chung về kết cấu, đặc tính kỹ thuật và kiểm tra xác nhận đối với cụm đóng cắt và điều khiển hạ áp; IEC 61439-2:2020 quy định các yêu cầu cụ thể đối với cụm đóng cắt và điều khiển công suất. IEC 61439-2 áp dụng cho các cụm thuộc phạm vi tiêu chuẩn có điện áp danh định không vượt quá 1.000 V AC hoặc 1.500 V DC và bao gồm các ứng dụng phân phối, chuyển đổi năng lượng cũng như điều khiển thiết bị tiêu thụ điện.

Lý do là sau khi các thiết bị được lắp chung vào một tủ, xuất hiện những vấn đề ở cấp độ hệ thống như:

• phát nhiệt;
• khoảng cách cách điện;
• khả năng chịu ngắn mạch;
• bảo vệ chống điện giật;
• độ bền cơ khí;
• đấu nối;
• tương thích giữa các thiết bị;
• khả năng bảo trì;
• điều kiện môi trường.

Ví dụ, một MCCB có dòng định mức phù hợp không có nghĩa rằng thanh cái, đầu nối và điều kiện tản nhiệt trong tủ cũng mặc nhiên đáp ứng cùng dòng đó.

Đây là lý do kỹ sư cần phân biệt *tiêu chuẩn của từng thiết bị với tiêu chuẩn của cụm tủ hoàn chỉnh*.

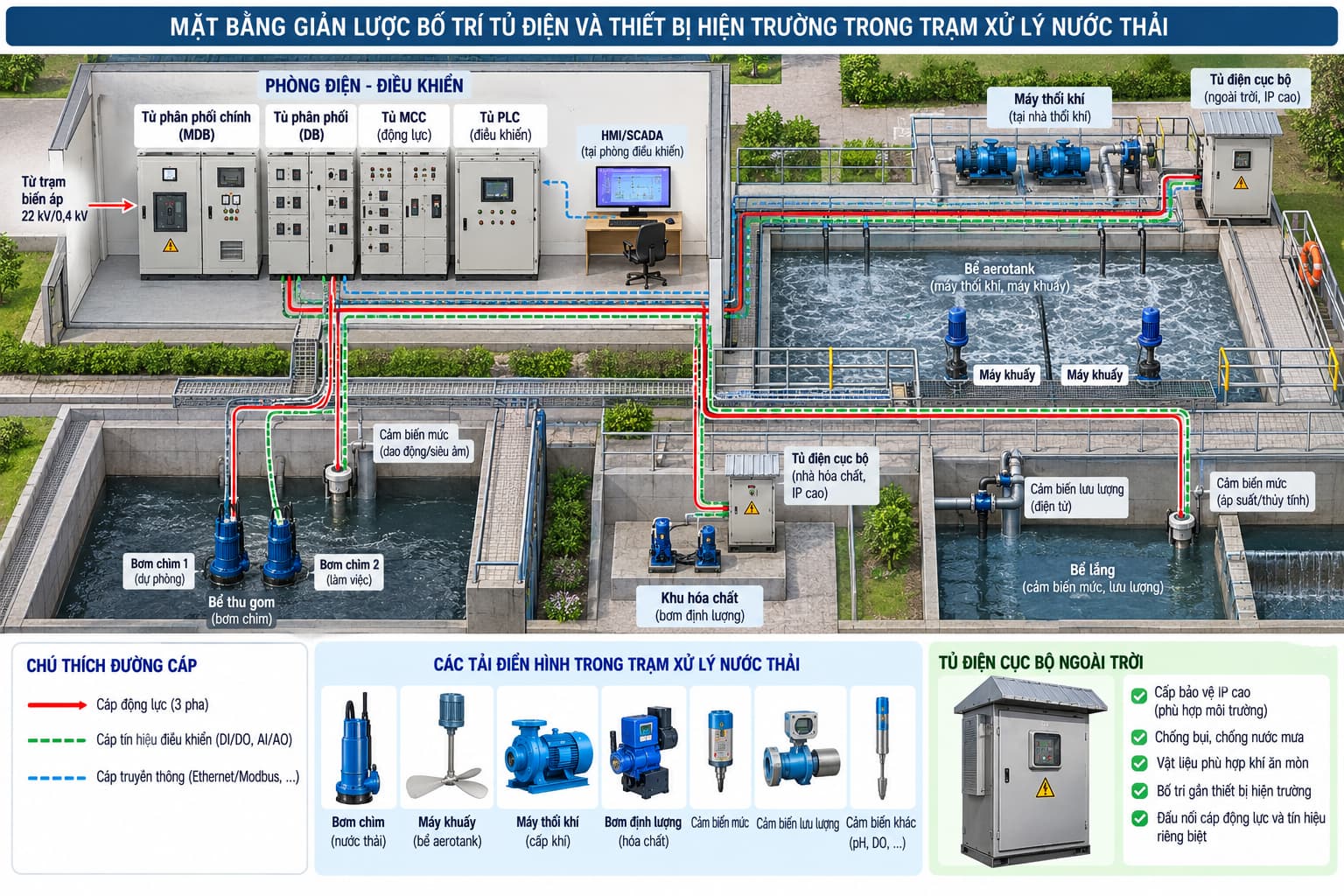

9. Bố trí tủ điện trong hệ thống xử lý nước và nước thải

Môi trường của trạm xử lý nước thải khác đáng kể so với phòng điện sạch trong một nhà máy thông thường.

Độ ẩm cao, hơi hóa chất, khí ăn mòn, nước bắn và nhiệt độ môi trường có thể ảnh hưởng trực tiếp đến độ tin cậy của thiết bị điện.

Do đó, khi có điều kiện, tủ điện quan trọng thường nên được bố trí trong phòng điện hoặc vị trí có môi trường được kiểm soát phù hợp. Các thiết bị bắt buộc đặt gần công trình công nghệ cần được lựa chọn và bảo vệ theo điều kiện thực tế tại vị trí lắp đặt.

Một số lỗi thiết kế thường gặp là đặt tủ sát bể xử lý nhưng chỉ quan tâm đến khả năng chống nước, không xem xét ăn mòn; đặt tủ biến tần ngoài trời trong vỏ kín nhưng không kiểm tra cân bằng nhiệt; hoặc đưa cáp động lực và tín hiệu analog đi chung mà không đánh giá ảnh hưởng nhiễu.

Trong nhà máy nước và nước thải, độ tin cậy của tủ điện vì vậy phụ thuộc đồng thời vào *thiết kế điện, thiết kế nhiệt, kết cấu cơ khí và môi trường lắp đặt*.

10. Những nhầm lẫn thường gặp về tủ điện

10.1. MCCB lớn hơn không đồng nghĩa hệ thống an toàn hơn

Tăng dòng định mức MCCB không phải là giải pháp mặc định khi CB thường xuyên tác động.

Nếu thiết bị bảo vệ được chọn quá lớn so với dây dẫn hoặc tải, khả năng bảo vệ có thể không còn phù hợp. Khi CB tác động bất thường cần xác định nguyên nhân từ tải, đặc tính khởi động, cài đặt bảo vệ, nhiệt độ, chất lượng điện hoặc sự cố thiết bị trước khi thay đổi định mức.

10.2. Tủ càng kín không phải lúc nào càng tốt

Độ kín cao giúp kiểm soát sự xâm nhập từ môi trường nhưng đồng thời có thể làm giảm khả năng trao đổi nhiệt tự nhiên.

Với tủ có nhiều biến tần, bộ nguồn hoặc thiết bị điện tử công suất, thiết kế nhiệt phải được xem xét cùng với yêu cầu IP.

10.3. PLC không thay thế thiết bị bảo vệ điện

PLC có thể phát hiện nhiều điều kiện bất thường và ra lệnh dừng thiết bị, nhưng chức năng logic của PLC không mặc nhiên thay thế các chức năng bảo vệ điện bắt buộc.

Kiến trúc bảo vệ phải được thiết kế phù hợp để một lỗi trong hệ điều khiển không làm mất các lớp bảo vệ cần thiết.

10.4. Tủ MCC và tủ PLC không phải một khái niệm

MCC tập trung vào cấp nguồn, đóng cắt, bảo vệ và điều khiển động cơ.

PLC tập trung vào xử lý logic và tín hiệu.

Hai hệ thống có thể được đặt chung trong một vỏ tủ ở công trình nhỏ, nhưng về chức năng kỹ thuật chúng vẫn khác nhau.

11. Khi thiết kế tủ điện cần bắt đầu từ đâu?

Không nên bắt đầu bằng câu hỏi "dùng tủ rộng bao nhiêu" hoặc "chọn MCCB hãng nào".

Trình tự kỹ thuật hợp lý phải bắt đầu từ tải và chức năng của hệ thống.

Trước hết cần lập danh sách phụ tải, xác định công suất, điện áp, chế độ vận hành và phương pháp khởi động của từng tải. Từ đó xây dựng sơ đồ phân phối điện, xác định các cấp tủ và phân nhóm tải.

Tiếp theo mới thực hiện các bước tính toán và lựa chọn liên quan đến:

• dòng tải;
• dây dẫn và cáp;
• sụt áp;
• dòng ngắn mạch;
• thiết bị đóng cắt và bảo vệ;
• phối hợp bảo vệ;
• phương pháp khởi động động cơ;
• thanh cái;
• kiến trúc điều khiển;
• tín hiệu I/O;
• nguồn điều khiển;
• truyền thông.

Sau khi kiến trúc điện đã rõ mới bố trí thiết bị, xác định kích thước vỏ tủ, kiểm tra phát nhiệt, đấu nối cáp, khoảng trống bảo trì và khả năng mở rộng.

Logic cơ bản là:

*Tải → yêu cầu vận hành → kiến trúc điện → tính toán → thiết bị → bố trí tủ → kiểm tra xác nhận*

chứ không phải:

*Chọn vỏ tủ → nhét thiết bị vào → đấu dây.*

Cách tiếp cận này đặc biệt quan trọng đối với hệ thống xử lý nước thải vì công suất động cơ chỉ là một phần của bài toán. Người thiết kế còn phải hiểu trình tự công nghệ, chế độ luân phiên bơm, dự phòng thiết bị, liên động mức, điều kiện chạy khô, quá trình điều chỉnh lưu lượng và các trạng thái sự cố.

12. Tiêu chuẩn liên quan cần phân biệt

Tủ điện liên quan đến nhiều nhóm tiêu chuẩn khác nhau và không nên sử dụng một tiêu chuẩn để thay thế phạm vi của tiêu chuẩn khác.

• *TCVN 13724-1:2023 / IEC 61439-1:2020:* yêu cầu chung đối với cụm đóng cắt và điều khiển hạ áp. TCVN 13724-1:2023 hiện được công bố ở trạng thái còn hiệu lực.
• *IEC 61439-2:2020:* yêu cầu cụ thể đối với cụm đóng cắt và điều khiển công suất hạ áp.
• *IEC 60947:* bộ tiêu chuẩn liên quan đến thiết bị đóng cắt và điều khiển hạ áp; từng loại thiết bị thuộc các phần tương ứng. Ví dụ IEC 60947-2:2024 áp dụng cho circuit-breaker thuộc phạm vi của tiêu chuẩn.
• *TCVN 7447 / IEC 60364:* bộ tiêu chuẩn về hệ thống lắp đặt điện hạ áp. Ví dụ TCVN 7447-4-43:2010 tương đương IEC 60364-4-43:2008 và đề cập bảo vệ chống quá dòng.
• *TCVN 4255:2025 / IEC 60529:* phân loại cấp bảo vệ bằng vỏ ngoài theo mã IP.

Khi lập hồ sơ thiết kế hoặc yêu cầu kỹ thuật cho một dự án cụ thể, cần kiểm tra phiên bản tiêu chuẩn áp dụng, yêu cầu của hồ sơ dự án và các quy chuẩn pháp luật hiện hành tại thời điểm thiết kế.

13. Kết luận

Tủ điện công nghiệp là một *cụm đóng cắt, bảo vệ, phân phối và điều khiển*, không đơn thuần là vỏ tủ chứa các thiết bị điện.

Đối với kỹ sư môi trường, ba điểm quan trọng nhất cần nắm được là:

• phân biệt đường *động lực với đường điều khiển và tín hiệu*;
• hiểu chức năng của MDB, DB, MCC, tủ điều khiển, tủ biến tần và ATS trong kiến trúc điện tổng thể;
• đánh giá tủ như một *hệ thống hoàn chỉnh*, bao gồm khả năng mang dòng, ngắn mạch, bảo vệ, phát nhiệt, IP, môi trường lắp đặt, đấu nối và bảo trì.

Khi đã hiểu cấu trúc này, việc nghiên cứu MCCB, contactor, relay quá tải, biến tần, mạch khởi động động cơ hay sơ đồ MCC sẽ trở nên có hệ thống hơn. Đây cũng là nền tảng cần thiết để kỹ sư công nghệ có thể đọc sơ đồ điện, trao đổi với đơn vị M&E và kiểm tra các yêu cầu điện điều khiển của một hệ thống xử lý nước hoặc nước thải.
